Telegärtner 100023424 100023424 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

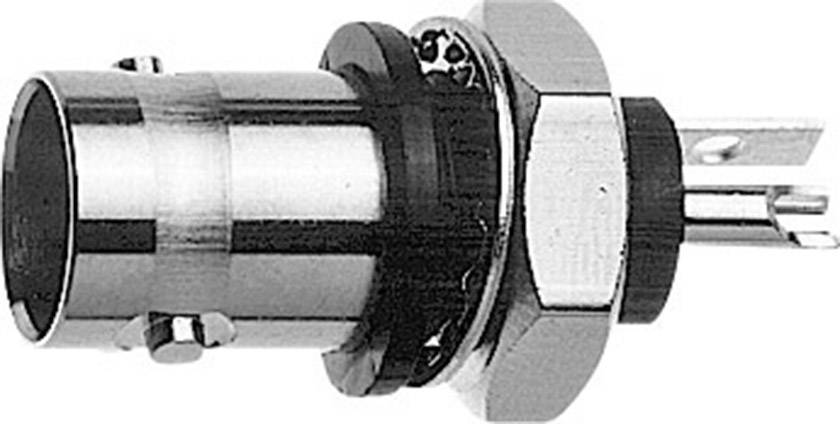

Detailný záber kovového elektrického konektora s okrúhlymi a osemuholníkovými súčasťami, kolíkmi na zadnej strane.

Ilustračný obrázok

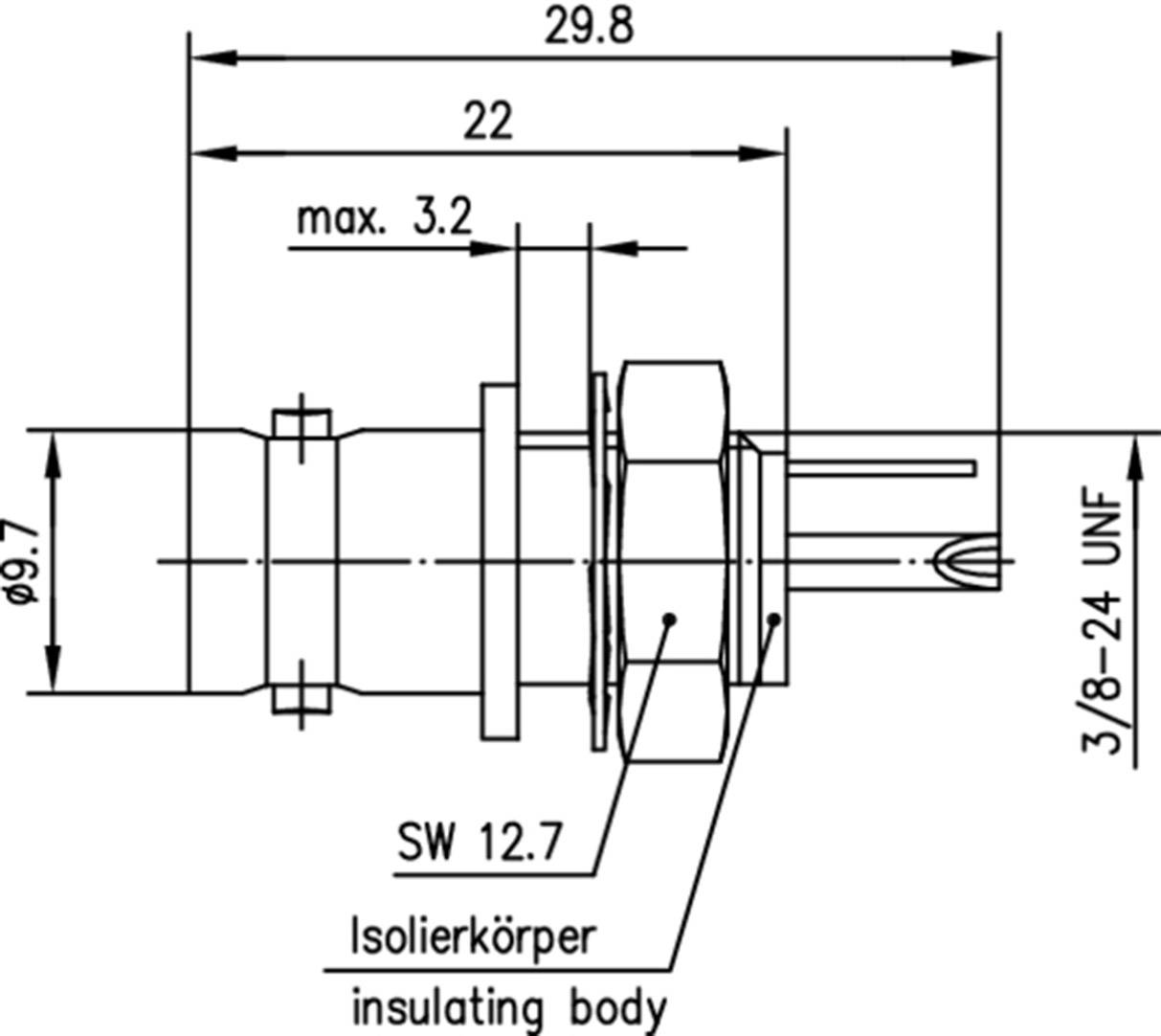

Technický výkres konektora s rozmermi. Popisy: Priemer 9,7, dĺžka 29,8, závit 3/8-24 UNF, izolačné teleso.

1/2

Ilustračný obrázok

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

63 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Ø otvoru pre vstavanie: 8.50 mm

Frekvencia (max.): 4 GHz

Hrúbka čelného panelu: 3.2 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023424

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 ° C - +155 °C

Typ: 100023424

Typ upevnenia: bajonetové

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1366170 Telegärtner 100023424 100023424 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366170 Telegärtner 100023424 100023424 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.
