Telegärtner 100023432 100023432 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

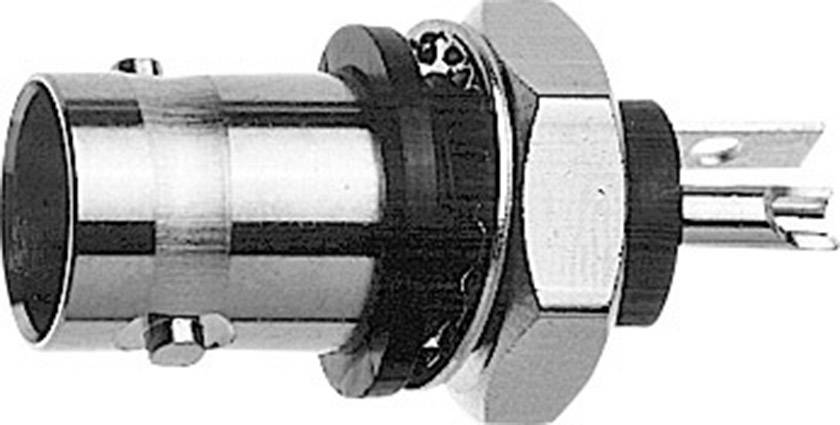

'BNC-kovový spájací prvok so skrutkovým upevnením, pohľad zboku, vhodný pre koaxiálne káble v elektronických zariadeniach.'

Ilustračný obrázok

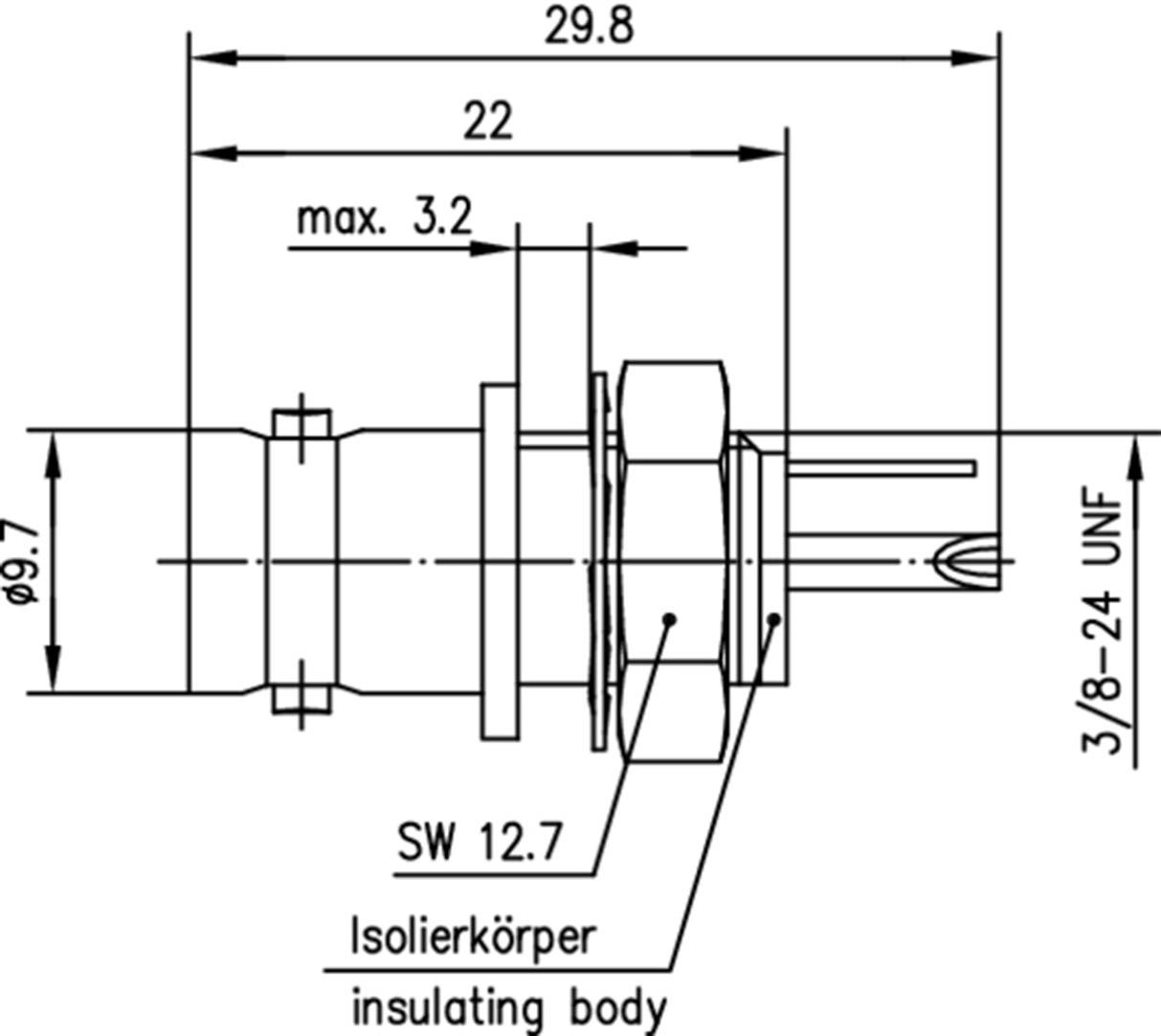

Technický výkres konektora s rozmermi: celková šírka 29,8 mm, max. 3,2 mm, SW 12,7 mm, závit 3/8-24 UNF.

1/2

Ilustračný obrázok

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručenie: St 7. 10.

24 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (11,37 € / kus)

11,37 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Ø otvoru pre vstavanie: 8.50 mm

Frekvencia (max.): 4 GHz

Hrúbka čelného panelu: 3.2 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023432

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023432

Typ upevnenia: bajonetové

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1366806 Telegärtner 100023432 100023432 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366806 Telegärtner 100023432 100023432 BNC konektor zásuvka, vstavateľná 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.
