Telegärtner 100023540 100023540 BNC konektor zásuvka, vstavateľná 75 Ω 1 ks Piece

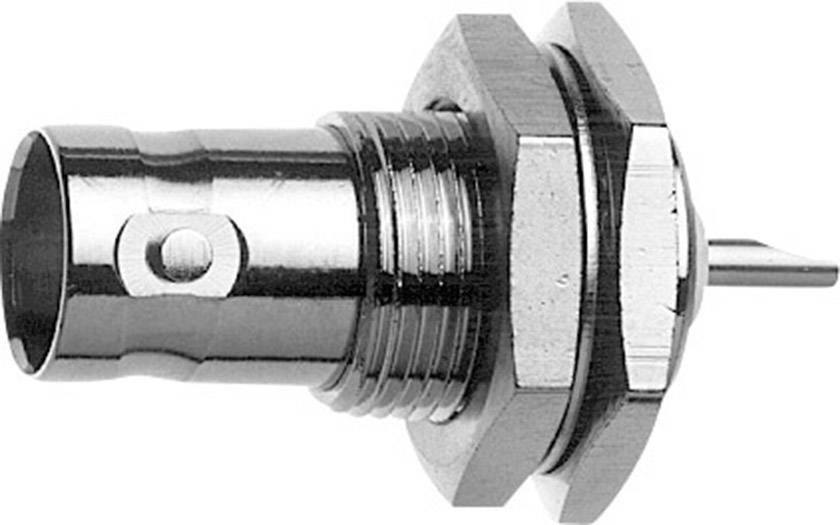

Kovový konektor so závitom a šesťhrannou maticou, vhodný pre koaxiálne káblové pripojenia, na bielom pozadí.

Ilustračný obrázok

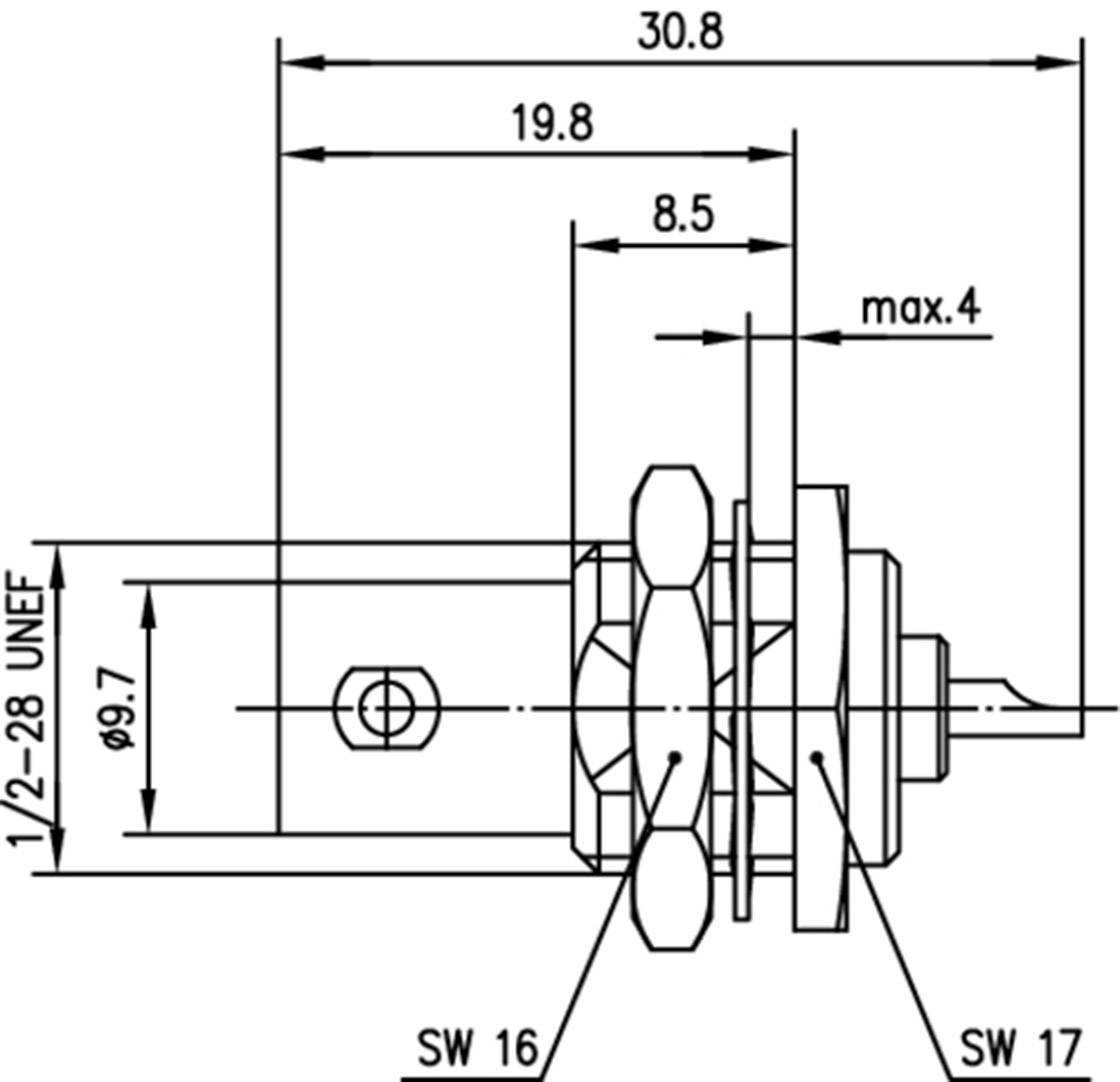

Technický výkres mechanickej komponenty s rozmermi: 30,8 a 19,8 široký, 8,5 a 9,7 vysoký. Závit: 1/2-28 UNEF.

1/2

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

75 Ω

Pripojenie

spájkovaný konektor

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

35 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (12,19 € / kus)

12,19 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Druh obalu: Piece

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 75 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Frekvencia (max.): 4 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023540

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023540

Typ upevnenia: bajonetové

Na stiahnutie

Datasheet

Datasheet 1366196 Telegärtner 100023540 100023540 BNC konektor zásuvka, vstavateľná 75 Ω 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366196 Telegärtner 100023540 100023540 BNC konektor zásuvka, vstavateľná 75 Ω 1 ks Piece

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
