Telegärtner 100023563 100023563 BNC konektor zásuvka, rovná 75 Ω 1 ks

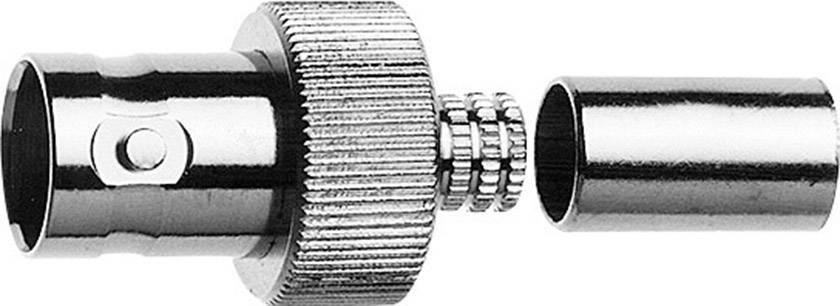

Koaxiálny adaptér pozostávajúci z konektora a odnímateľného kovového krytu, navrhnutý pre TV alebo rádiové pripojenia.

Ilustračný obrázok

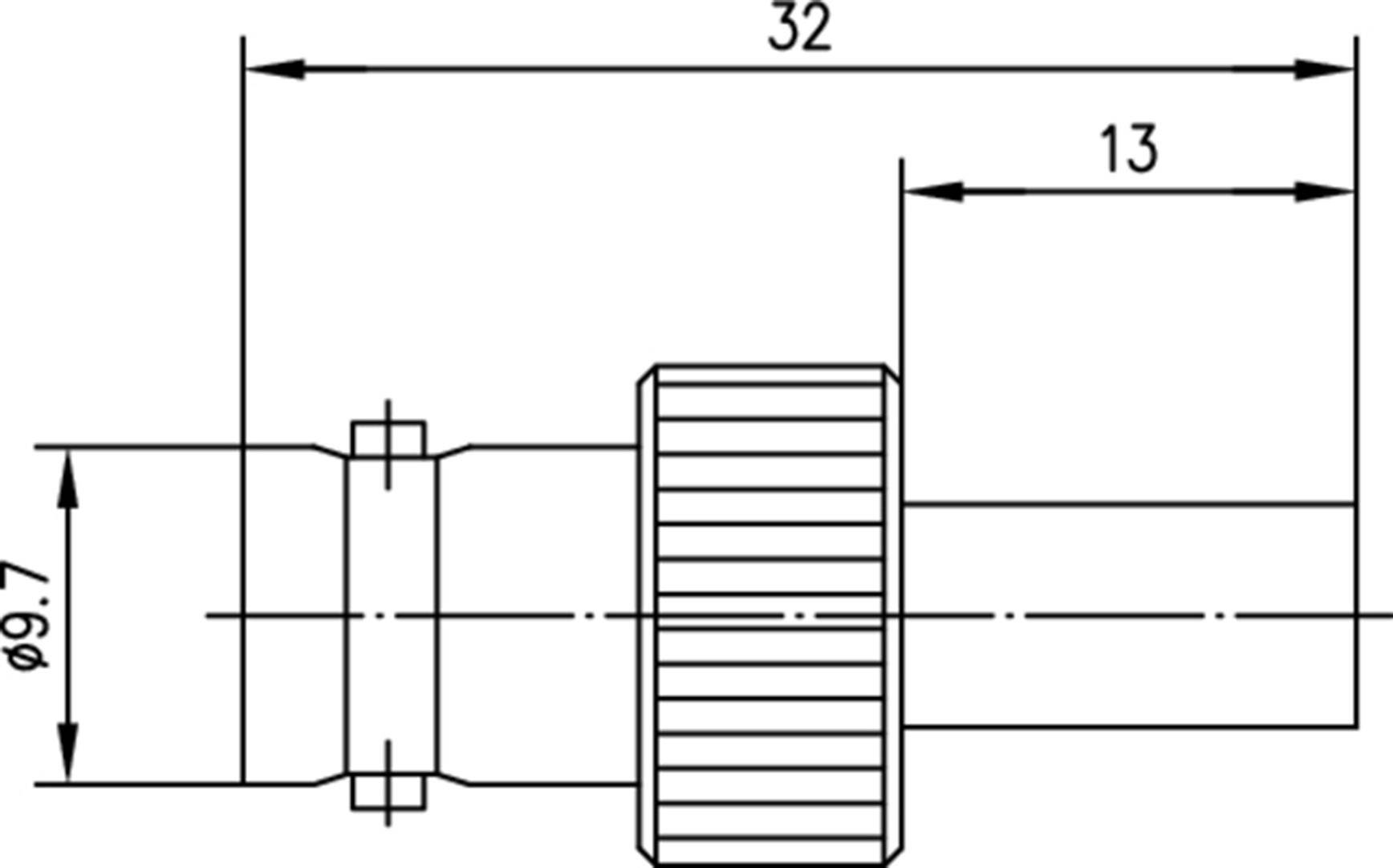

Technický výkres skrutky s maticou. Skrutka je dlhá 32 mm a má priemer 9,7 mm.

1/2

Ilustračný obrázok

Skupina káblov

Draka 0.6/3.7

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, rovná

Impedancia

75 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

97 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (6,50 € / kus)

6,50 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov: Draka 0.6/3.7

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, rovná

Impedancia: 75 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 6.30 mm

Frekvencia (max.): 4 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023563

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023563

Typ upevnenia: bajonetové

Na stiahnutie

Datasheet

Datasheet 1366473 Telegärtner 100023563 100023563 BNC konektor zásuvka, rovná 75 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366473 Telegärtner 100023563 100023563 BNC konektor zásuvka, rovná 75 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.
