Telegärtner 100023703 100023703 TNC konektor zástrčka, rovná 50 Ω 1 ks

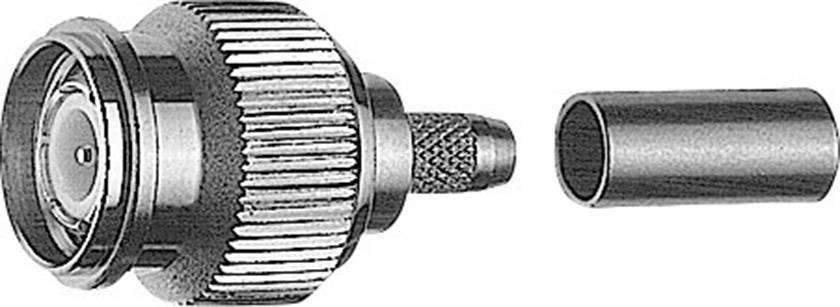

Kovový VF konektor pozostávajúci z rebrovaného spojovacie prvku a samostatnej objímky, používaný pre koaxiálne káble.

Ilustračný obrázok

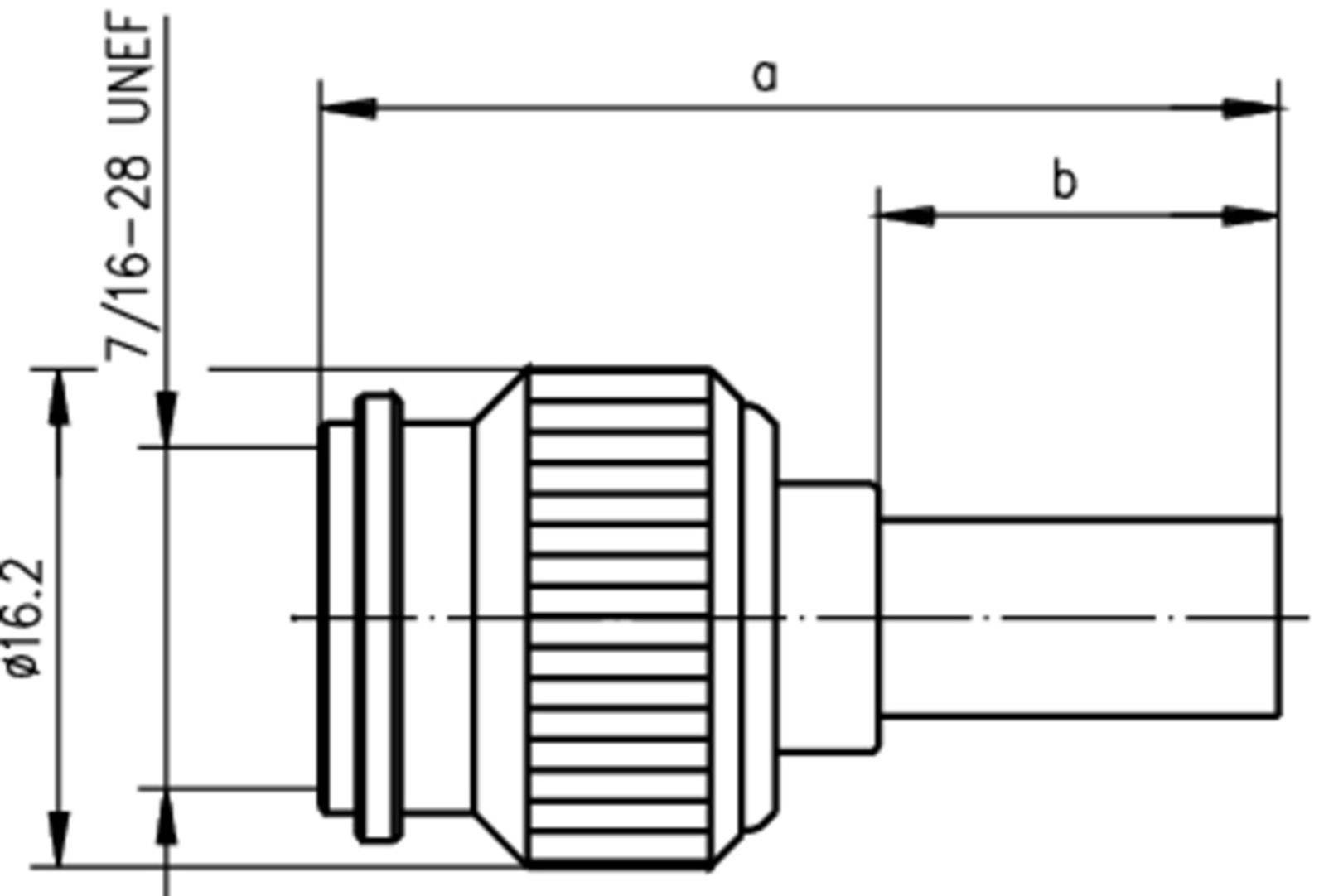

Technický výkres valcového konektora so špecifikáciou závitu: 7/16-28 UNEF, celková dĺžka a, čiastkový úsek b, priemer 16,2.

1/2

Ilustračný obrázok

Skupina káblov

H155

Low Loss

RG 58 C/U

Kategória výrobku

TNC konektor

Prevedenie

zástrčka, rovná

Impedancia

50 Ω

Pripojenie

krimpované

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,12 € / kus)

8,12 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

TNC-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov: H155
Low Loss
RG 58 C/U

Kategória výrobku: TNC konektor

Prevedenie: zástrčka, rovná

Impedancia: 50 Ω

Pripojenie: krimpované

Obsah: 1 ks

Priemer: 5.90 mm

Frekvencia (max.): 11 GHz

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023703

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023703

Typ upevnenia: skrutkovacie

Na stiahnutie

Datasheet

Datasheet 1366271 Telegärtner 100023703 100023703 TNC konektor zástrčka, rovná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366271 Telegärtner 100023703 100023703 TNC konektor zástrčka, rovná 50 Ω 1 ks

Popis

Séria TNC obsahuje veľmi bežné koaxiálne konektory, ktoré sa používajú až do frekvencie 11 GHz. Majú rovnaké rozmery ako séria BNC, ale majú skrutkovacie viečko. K dispozícii sú verzie s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série TNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série TNC sú odolné voči vibráciám a používajú sa pri prenose signálu, dát a videa

Tento text bol preložený strojovo.
