Telegärtner 100023971 100023971 N konektor zástrčka, zahnutá 50 Ω 1 ks

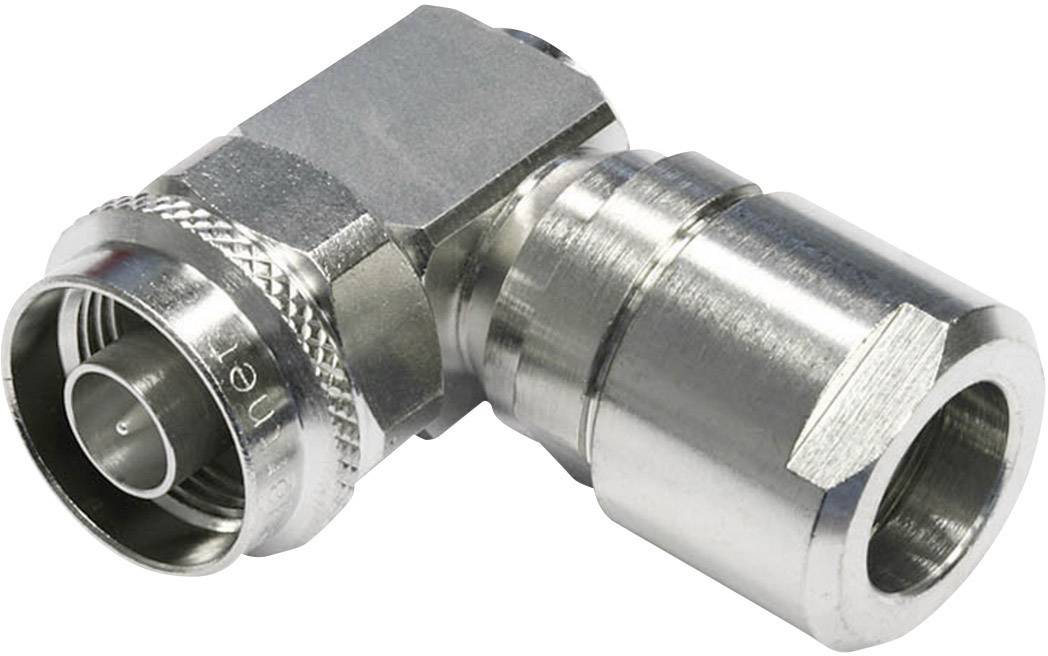

Strieborný kovový adaptér s uhlom 90 stupňov a dvoma rôznymi typmi pripojenia, vhodný pre prepojenie káblov.

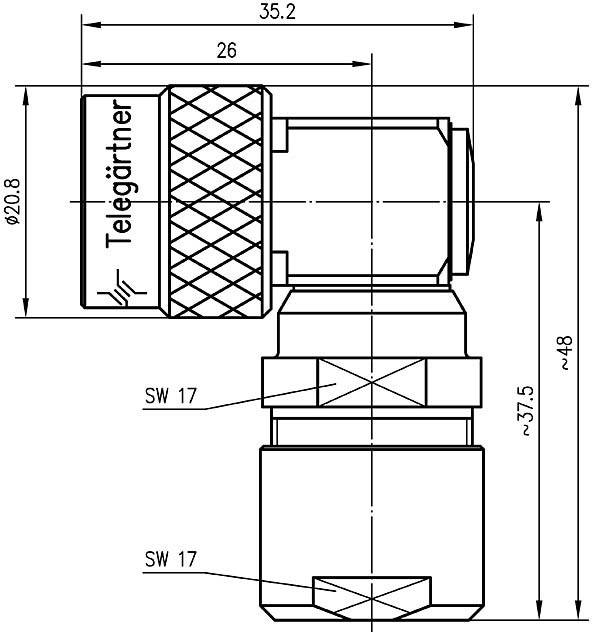

Technický výkres koaxiálnej konektora od spoločnosti Telegärtner, rozmery a miery zobrazené v milimetroch.

1/2

Skupina káblov

RG 58 C/U

Kategória výrobku

N konektor

Prevedenie

zástrčka, zahnutá

Impedancia

50 Ω

Pripojenie

zásuvná svorka

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

9 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (17,07 € / kus)

17,07 €

bez DPH.

Už len 9 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

N-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Skupina káblov: RG 58 C/U

Kategória výrobku: N konektor

Prevedenie: zástrčka, zahnutá

Impedancia: 50 Ω

Pripojenie: zásuvná svorka

Obsah: 1 ks

Priemer: 4.95 mm

Číslo výrobcu: 100023971

Izolačný odpor: 5 GΩ

Izolačný materiál: PTFE

Spĺňa RoHS: áno

Typ: 100023971

Typ upevnenia: skrutkovacie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1090924 Telegärtner 100023971 100023971 N konektor zástrčka, zahnutá 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090924 Telegärtner 100023971 100023971 N konektor zástrčka, zahnutá 50 Ω 1 ks

Popis

Séria N obsahuje rozšírené koaxiálne konektory strednej veľkosti. Majú skrutkové spojenie a sú vodotesné na lícovej ploche. V závislosti od prevedenia sa môžu použiť až do frekvencie 11 GHz. Odpor vlny je 50 Ω. Varianty konektorov sú k dispozícii pre flexibilné, polopružné, polotuhé a vlnité káble. V závislosti od prevedenia sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Vďaka ich konštrukcii sa dosahujú veľmi dobré elektrické hodnoty pre stratu návratu (VSWR) a intermoduláciu. Konektory série N sú odolné voči vibráciám a používajú sa na prenos signálu a údajov. N konektory sú zvlášť vhodné pre koaxiálne pripojenia na prenos stredného výkonu pri vysokých frekvenciách.

Tento text bol preložený strojovo.
