Telegärtner 100024104 100024104 N konektor zásuvka, vstavateľná 50 Ω 1 ks

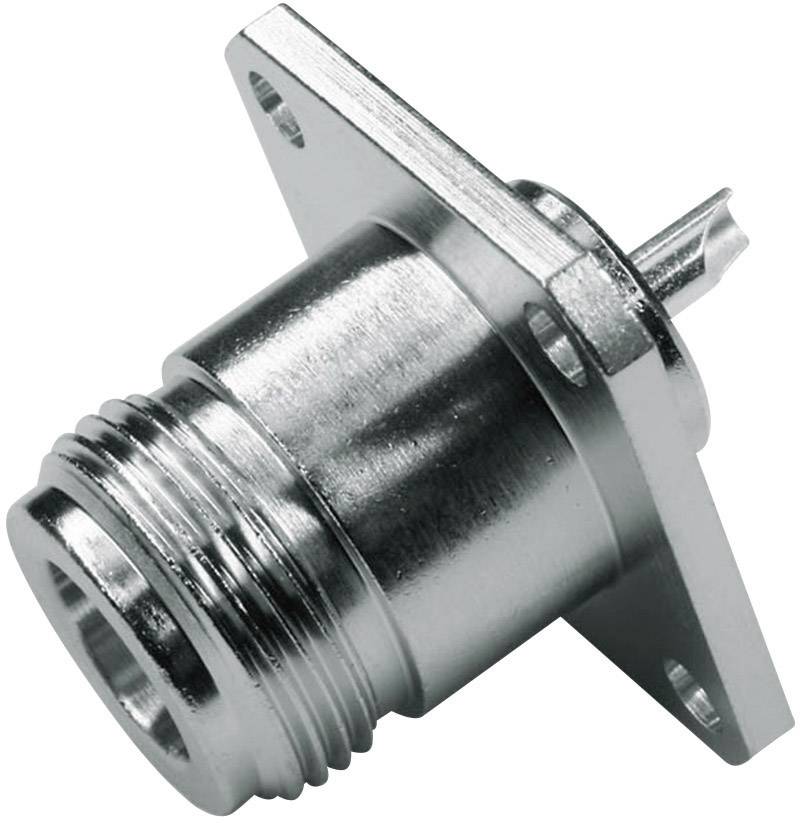

Kovový zástrčkový konektor so štvorcovou prírubou a závitom, vhodný pre elektronické zariadenia alebo káblové prepojenia.

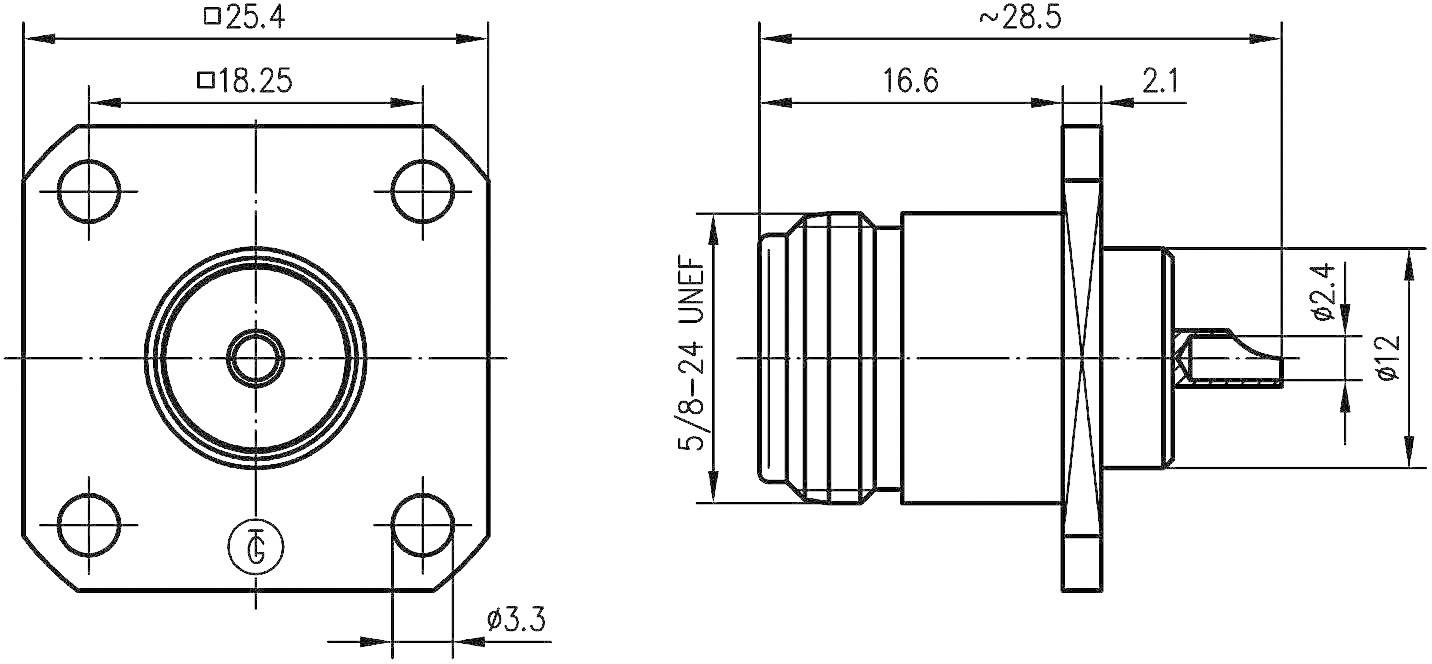

Technický výkres elektrického konektora s rozmermi v milimetroch. Pohľad spredu a z boku s detailmi.

1/2

Kategória výrobku

N konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

13 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

N-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Kategória výrobku: N konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Číslo výrobcu: 100024104

Izolačný odpor: 5 GΩ

Izolačný materiál: PTFE

Spĺňa RoHS: áno

Typ: 100024104

Typ upevnenia: skrutkovacie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1090915 Telegärtner 100024104 100024104 N konektor zásuvka, vstavateľná 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090915 Telegärtner 100024104 100024104 N konektor zásuvka, vstavateľná 50 Ω 1 ks

Popis

Séria N obsahuje rozšírené koaxiálne konektory strednej veľkosti. Majú skrutkové spojenie a sú vodotesné na lícovej ploche. V závislosti od prevedenia sa môžu použiť až do frekvencie 11 GHz. Odpor vlny je 50 Ω. Varianty konektorov sú k dispozícii pre flexibilné, polopružné, polotuhé a vlnité káble. V závislosti od prevedenia sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Vďaka ich konštrukcii sa dosahujú veľmi dobré elektrické hodnoty pre stratu návratu (VSWR) a intermoduláciu. Konektory série N sú odolné voči vibráciám a používajú sa na prenos signálu a údajov. N konektory sú zvlášť vhodné pre koaxiálne pripojenia na prenos stredného výkonu pri vysokých frekvenciách.
