Telegärtner 100027544 100027544 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks Single

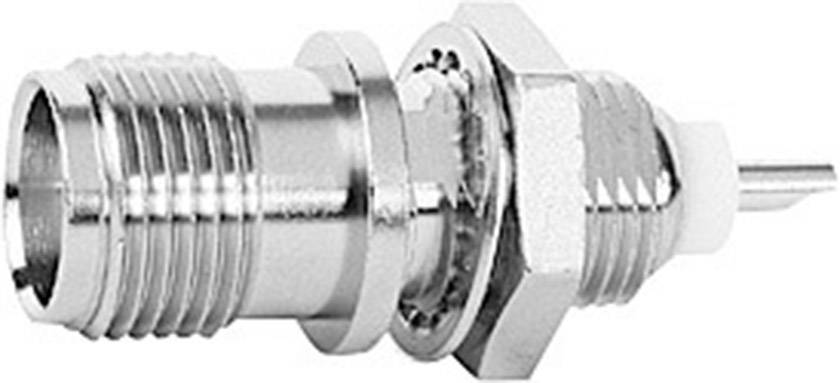

Kovový F-typ sieťový adaptér so zvlneným okrajom a závitom, vhodný pre koaxiálne káblové pripojenia v elektronických zariadeniach.

Ilustračný obrázok

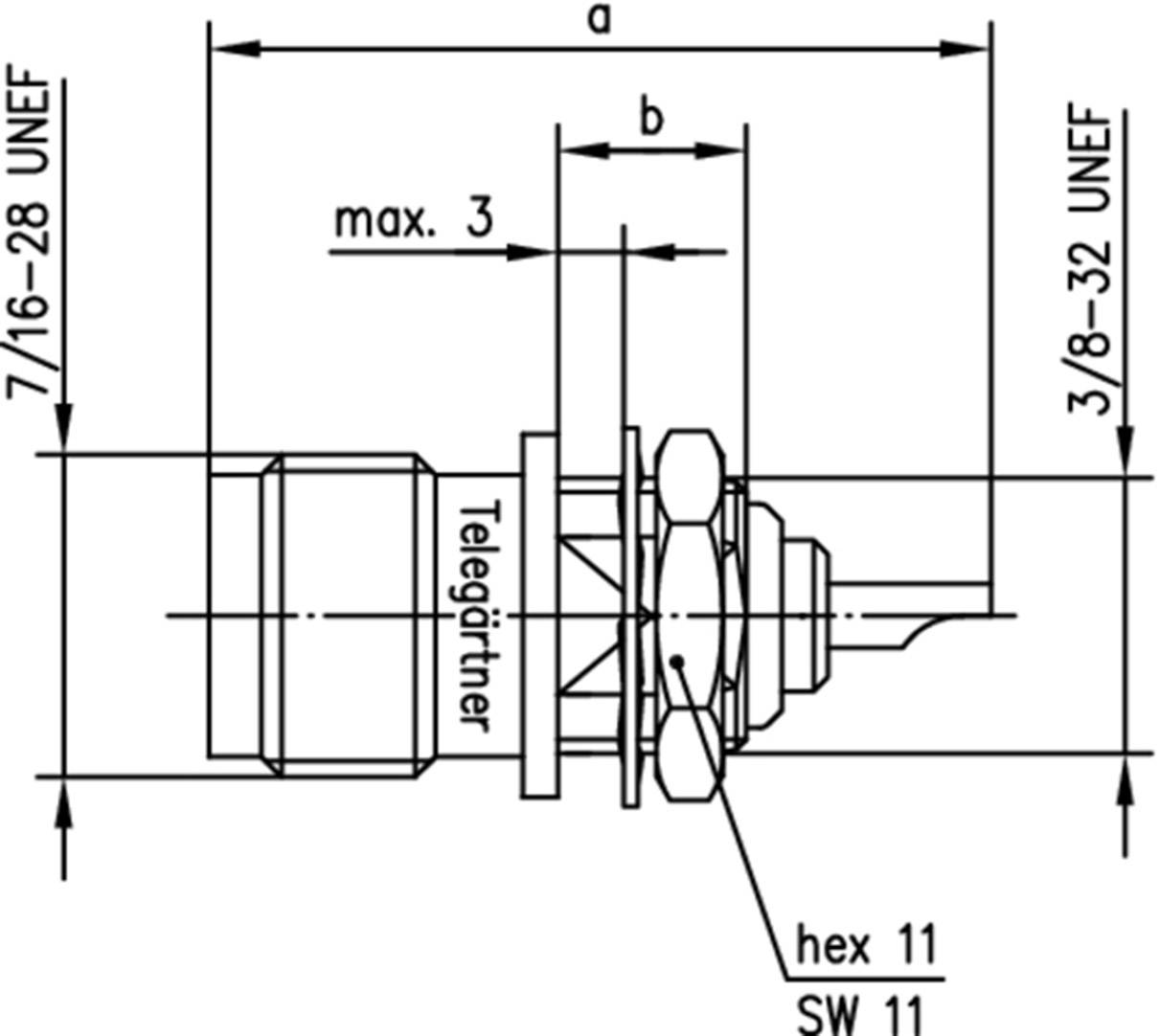

Pohľadový nákres technickej výkresu konektora s popiskami: 'Telegärtner', rozmery 'max. 3', 'hex 11', 'SW 11' a veľkosti závitov '7/16-28 UNEF', '3/8-32 UNEF'.

1/2

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

TNC konektor

Prevedenie

zásuvka, vstavateľná

Impedancia

50 Ω

Pripojenie

spájkovaný konektor

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

24 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

TNC-konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Druh obalu: Single

Kategória výrobku: TNC konektor

Prevedenie: zásuvka, vstavateľná

Impedancia: 50 Ω

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Ø otvoru pre vstavanie: 9 mm

Frekvencia (max.): 4 GHz

Hrúbka čelného panelu: 3 mm

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100027544

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100027544

Typ upevnenia: skrutkovacie

Na stiahnutie

Datasheet

Datasheet 1366751 Telegärtner 100027544 100027544 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks Single

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1366751 Telegärtner 100027544 100027544 TNC konektor zásuvka, vstavateľná 50 Ω 1 ks Single

Popis

Séria TNC obsahuje veľmi bežné koaxiálne konektory, ktoré sa používajú až do frekvencie 11 GHz. Majú rovnaké rozmery ako séria BNC, ale majú skrutkovacie viečko. K dispozícii sú verzie s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série TNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série TNC sú odolné voči vibráciám a používajú sa pri prenose signálu, dát a videa
