Testboy Testovací adaptér nabíjacej stanice, TV900, N/A, 1 ks

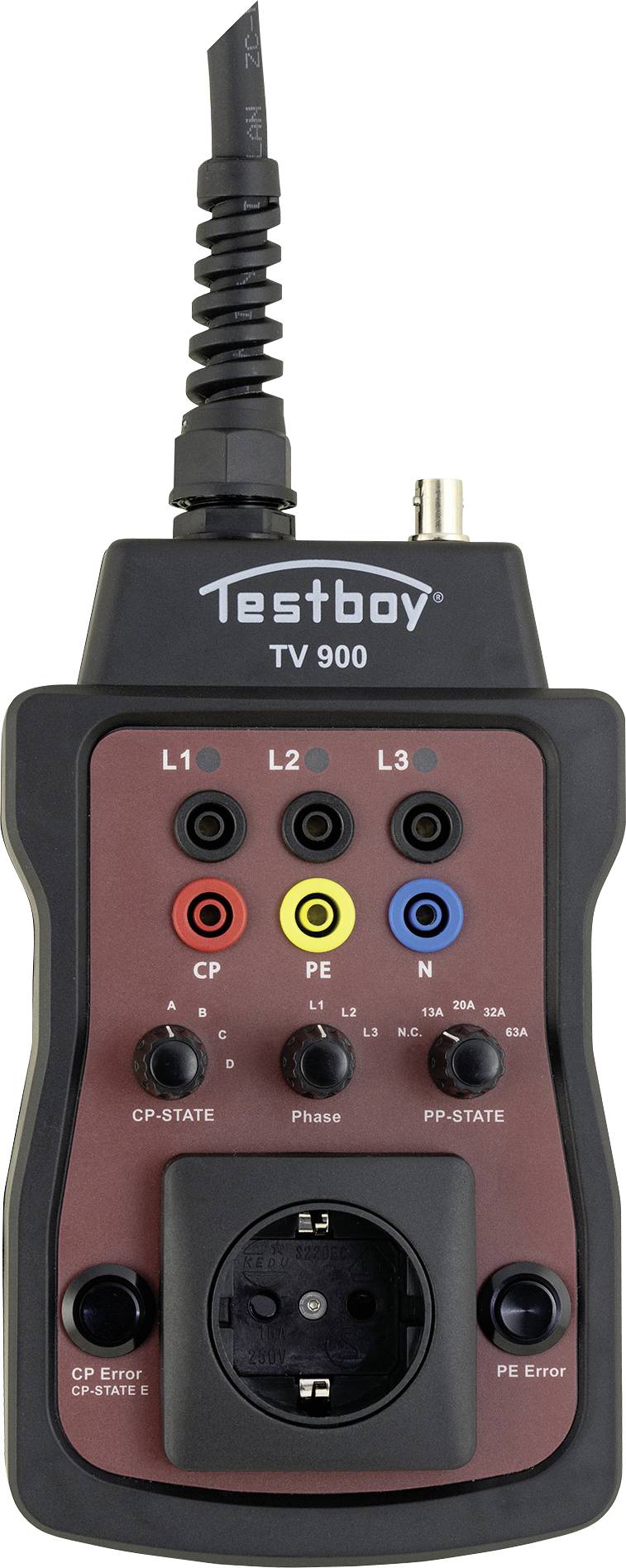

Elektrický testovací prístroj s viacerými konektormi a indikátormi, označený ako 'Testboy TV 900', určený na kontrolu elektrických zásuviek.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Technické parametre

Simulácia komunikácie CP (stav CP A, B, C, D)
Simulácia PP komunikácie (simulácia pripojeného nabíjacieho kábla 13A, 20A, 32A, 63A)
LED displej pripojených fáz
Simulácia chýb (chyba stavu CP E a PE)
Fázy je možné prepnúť do zásuvky Schuko
4mm rozdeľovacie zásuvky pre pripojenie testeru alebo multimetra VDE0100
BNC konektor pre pripojenie osciloskopu na kontrolu CP signálu

Vhodné pre značku: Testboy

Hmotnosť: 1050 g

Šírka: 120 mm

V: 60 mm

Dĺžka: 215 mm

Typ: TV900

Na stiahnutie

Datasheet

Datasheet 2368589 Testboy Testovací adaptér nabíjacej stanice, TV900, N/A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2368589 Testboy Testovací adaptér nabíjacej stanice, TV900, N/A, 1 ks

Popis

V celej Európe sa zriaďuje čoraz viac nabíjacích staníc pre elektromobily. Spoločnosť Testboy vyvinula merací adaptér TV 900, aby mohla testovať nabíjacie stanice typu 2 štandardizované v Európe. Televízor 900 preberá a simuluje komunikáciu s nabíjacou stanicou a elektrickým vozidlom. Cez 4mm banánovú zásuvku je možné pripojiť tester inštalácie alebo multimetr. Je teda možné vykonať test pomocou testeru VDE 0100, ako je napríklad Testboy TV 455. Zabudované LED diódy indikujú, či a koľko fáz je prítomných. Jedna z troch fáz sa môže prepnúť na zabudovanú zásuvku Schuko. To znamená, že každú fázu je možné skontrolovať jednotlivo.

Tento text bol preložený strojovo.
