Tester káblov Fluke Networks, FQM-KIT

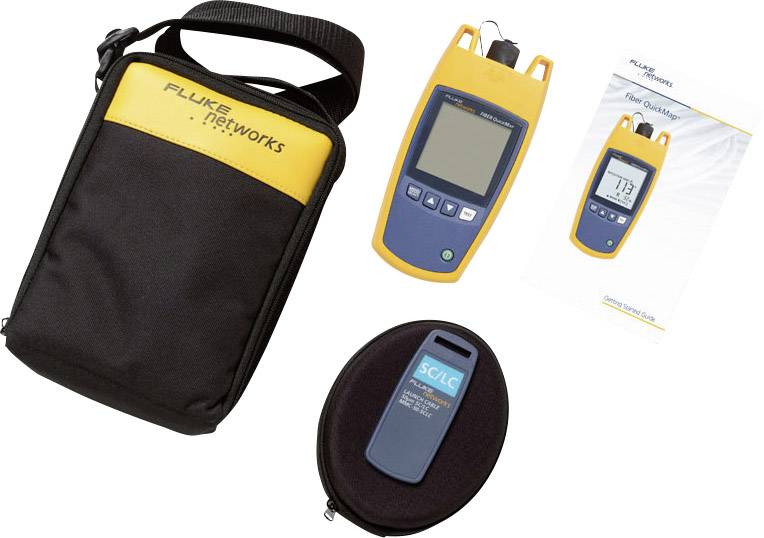

Žltý sieťový testovací prístroj s príslušenstvom vrátane prepravnej tašky a návodu na obsluhu.

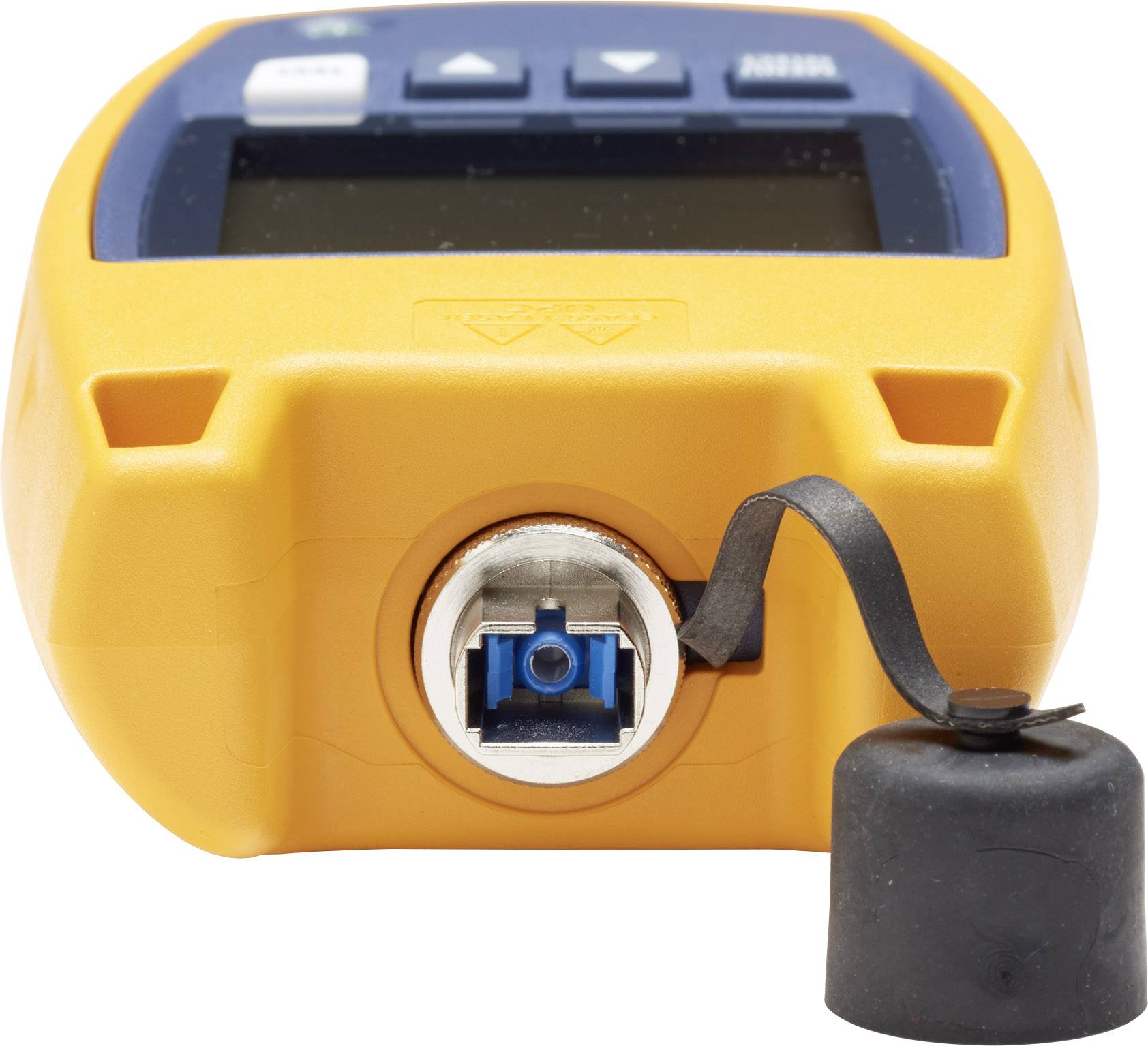

Žlté prenosné elektronické zariadenie s digitálnym displejom a pripojovacou zásuvkou, pravdepodobne meracie prístroj pre technické aplikácie.

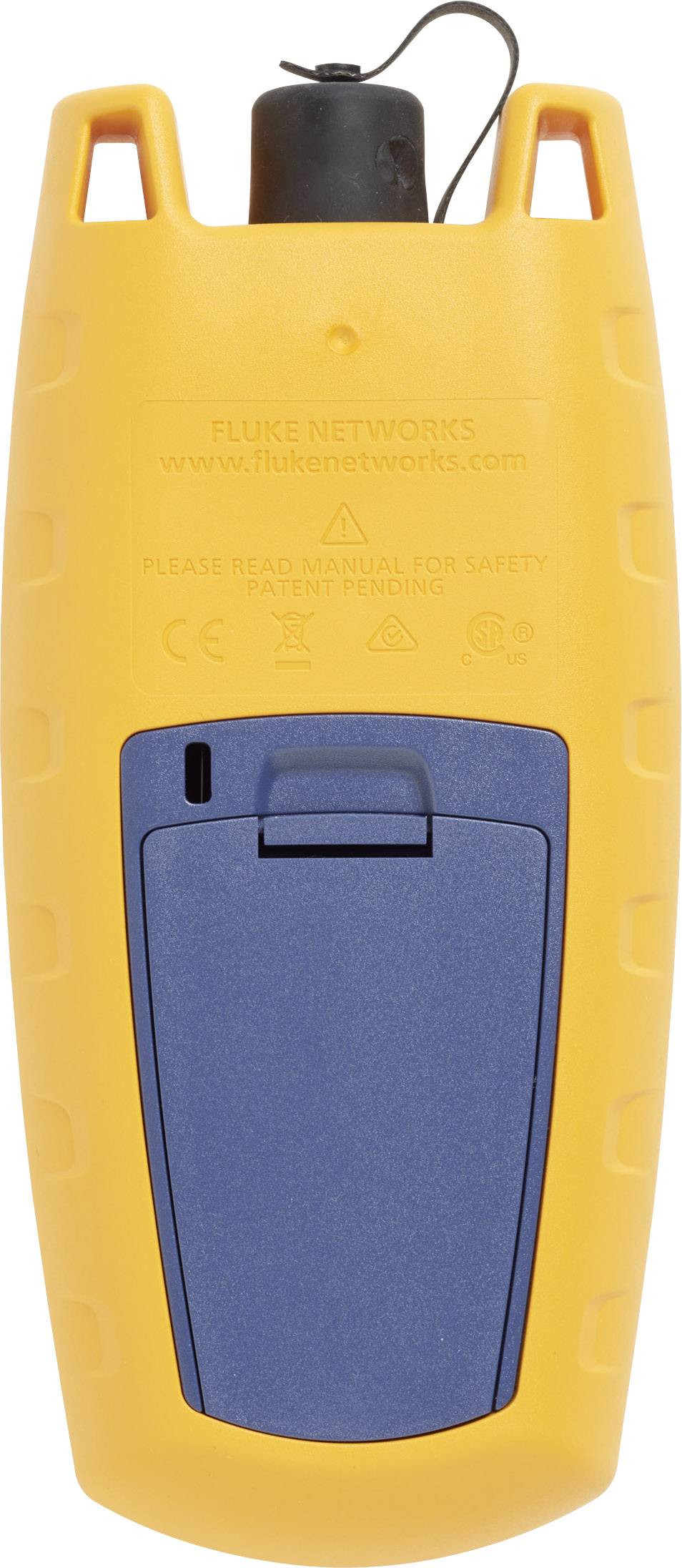

Žlté elektronické ručné zariadenie so zadným modrým krytom. Drôt pripevnený na hornom konci.

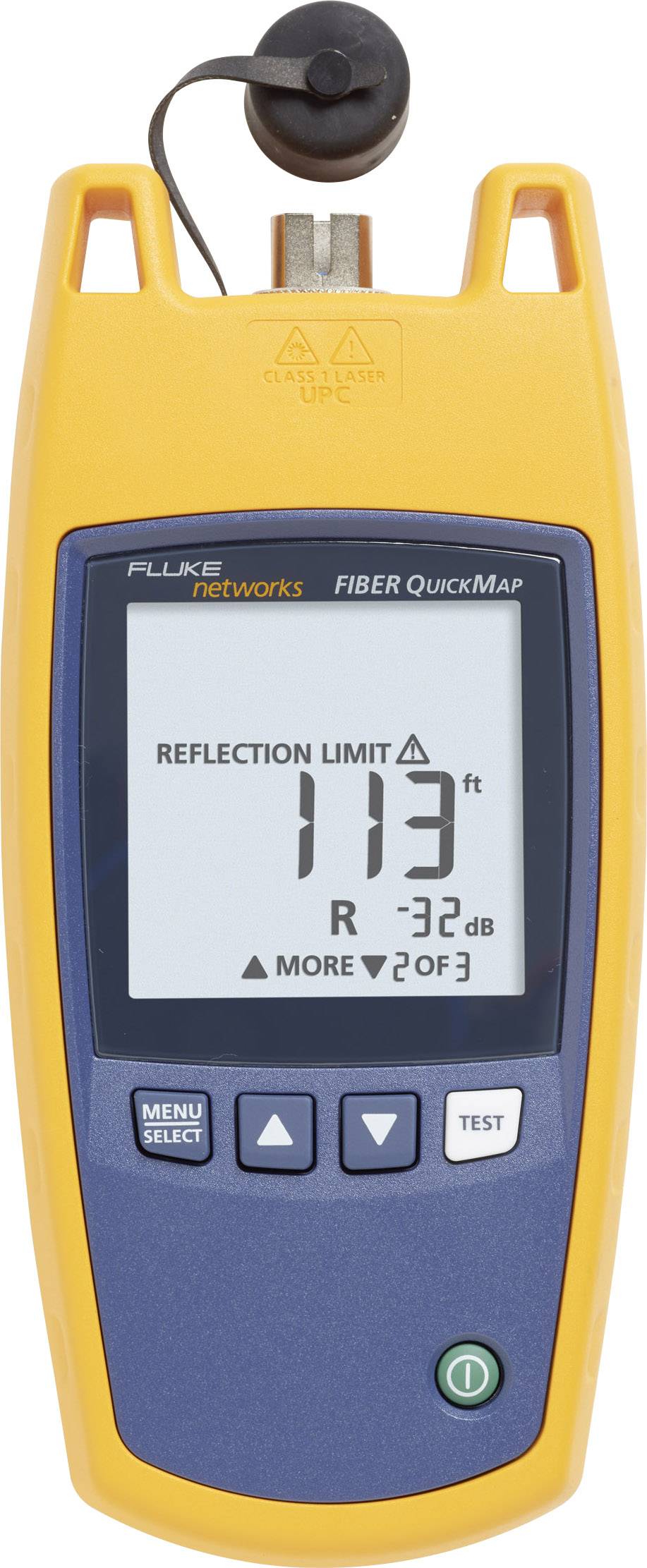

Ručný merací prístroj s displejom na kontrolu optických vlákien. Displej zobrazuje 'Reflection Limit 113 ft' a '-32 dB'. Tlačidlá: Menu, Test.

1/4

Čoskoro k dispozícii

Počet

Celkom (2 625,20 € / kus)

2 625,20 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Tester káblov

Testovací režim s jednodotykovým ovládaním - okamžité použitie je možné bez predchádzajúceho nastavenia používateľa
skúšobný proces trvá iba šesť sekúnd
Detekuje viacnásobné poruchy na prenosovej ceste
Zistí poruchy alebo poruchy s veľkými stratami
Detekuje a meria poruchy odrazu
Perfektný sieťový tester pre kabeláž dátových centier

Technické parametre

Prevádzková teplota batérie: 0 ° C až 50 ° C
Skladovacia teplota: -20 ° C až 60 ° C
Prevádzková relatívna vlhkosť (bez kondenzácie): 95% (10 ° C až 35 ° C), 75% (35 ° C až 40 ° C), neobmedzená
11 dB
Maximálna vzdialenosť: 1500 m alebo 4921 stôp
Maximálny počet zobrazených porúch: 9
Presnosť vzdialenosti (0 m až 1500): ± (1 m + 0,1% x dĺžka) pre odrazové rušenie1 ± (3 m + 0,1% x dĺžka) pre neodrážajúce rušenie
Testovacia rýchlosť:<6 sekúnd
Konektor: SC adaptér (dá sa odstrániť a vyčistiť), UPC lesk
Testované typy sklenených vlákien: 50/125 μm alebo 62,5 / 125 μm multimód
Detekcia odrazného rušenia: -35 dB štandardná prahová hodnota (definovaná používateľom: -20 dB až -45 dB v 5 dB krokoch)
Presnosť odrazu: ± 4 dB
Maximálne meranie odrazu: -20 dB
Detekcia interferencie strát: 0,70 dB štandardná prahová hodnota (definovaná používateľom od 0,5 dB do 6,1 dB v krokoch 0,2 dB)
Kvalita priedelu: Ak nie je pripojené žiadne spojenie optickými vláknami alebo je zástrčka znečistená, lokalizátor poruchy zobrazuje 0 m alebo 0 ft.
Detekcia aktívnych optických pripojení z optických vlákien: Zisťuje optické signály od 600 nm do 1050 nm a zobrazuje aktívny riadok, ak je prítomný signál. Po prvom zistení sa každé 3 sekundy vyhľadá signál. +7 dB maximálny vstupný výkon.

Kategória výrobku: tester optických vlákien

Hľadač vedenie - funkcie: identifikácia

Max. dĺžka kábla: 1500 m

Optický ukazovateľ: áno

Plocha kábla: sieť

Typ: FQM-100-M

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1195827 Tester káblov Fluke Networks, FQM-KIT

Popis

Vzrastajúce využívanie multimódových optických pripojení OM3 a OM4 v podnikových sieťach na podporu 10, 40 a 100 sieťového prenosu v gigabitovom rozsahu zvyšuje spoľahlivosť infraštruktúry optických vlákien kritickejšiu ako kedykoľvek predtým. Výsledkom je, že základná schopnosť spoločnosti merať jednotlivé komponenty celkového optického spojenia a odstraňovať ich problémy, aby sa zabránilo zlyhaniam siete (alebo rýchlemu obnoveniu), sa považuje za jeden z pilierov osvedčeného riadenia optických prepojení. V súčasnosti už nie je prijateľné, že technik stráca drahý čas na opravu poruchy pomocou testu alebo procesu zlyhania skôr, ako postúpi záležitosť inému technikovi so skúsenosťami s OTDR. Každý technik by mal mať na svojom páse nástroje na testovanie siete, ktoré dokážu problém určiť v priebehu niekoľkých sekúnd.

Fibre QuickMap spoločnosti Fluke Networks je nástroj na riešenie problémov, ktorý rýchlo a efektívne lokalizuje pripojenia a prerušenia multimódových optických spojení. Fiber QuickMap je nevyhnutným testerom pre všetkých technikov pracujúcich s optickými vláknami tým, že poskytuje okamžité informácie o vzdialenostiach od chýb, ako sú vysoké straty a incidenty s vysokou odraznosťou.
