TinkerForge 2105 Vhodný pre (vývojový počítač) TinkerForge 1 ks

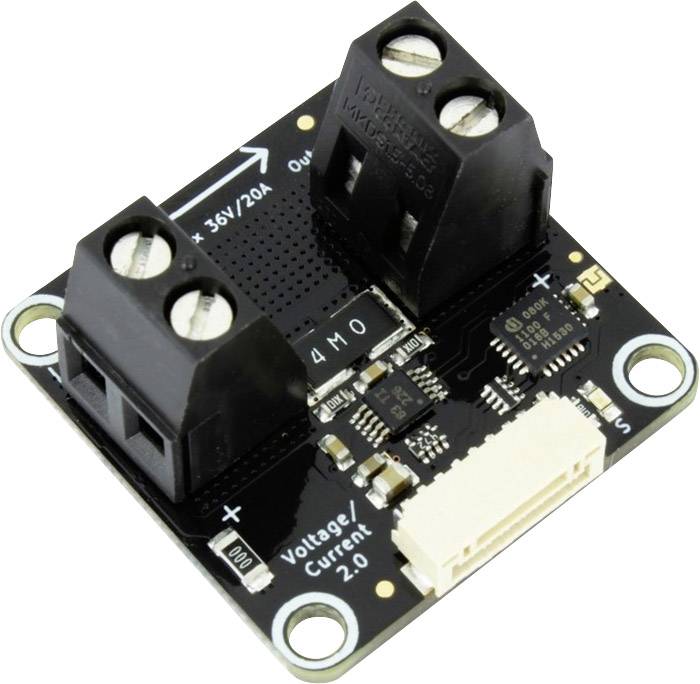

Modul snímača prúdu a napätia s káblovými prípojkami, čiernou doskou a potlačou. Meria prúd do 20 A a napätie do 36 V.

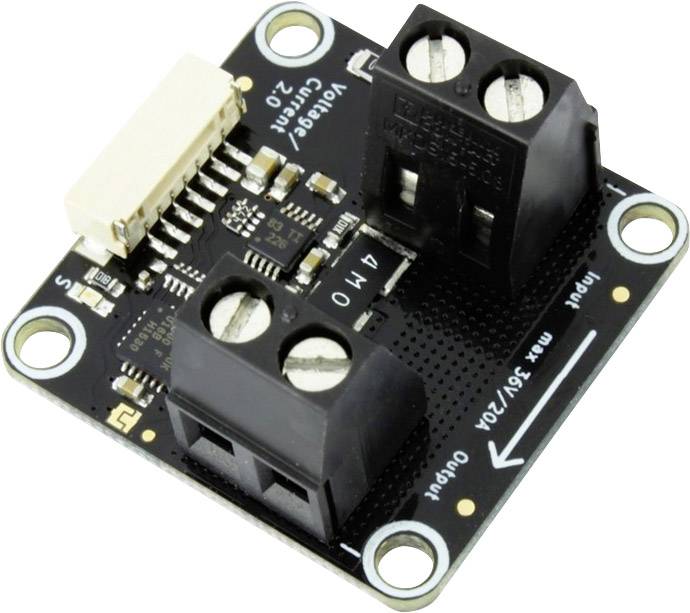

Malý elektronický modul na riadenie elektrických prúdov. Obsahuje niekoľko pripojení a elektronických komponentov na čiernej doske plošných spojov.

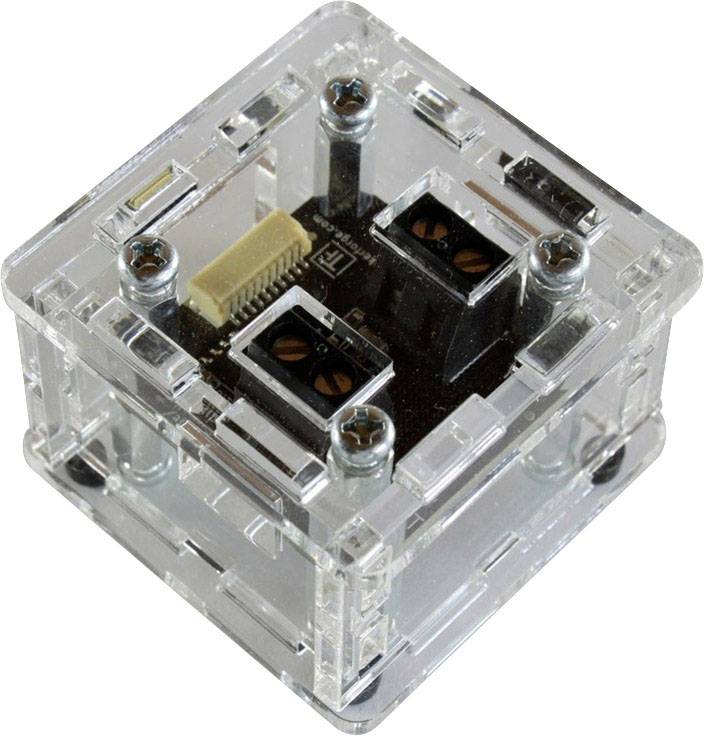

Priehľadný, kockovitý spínač s viditelnými elektronickými komponentmi a skrutkami, integrovaný do číreho plastu.

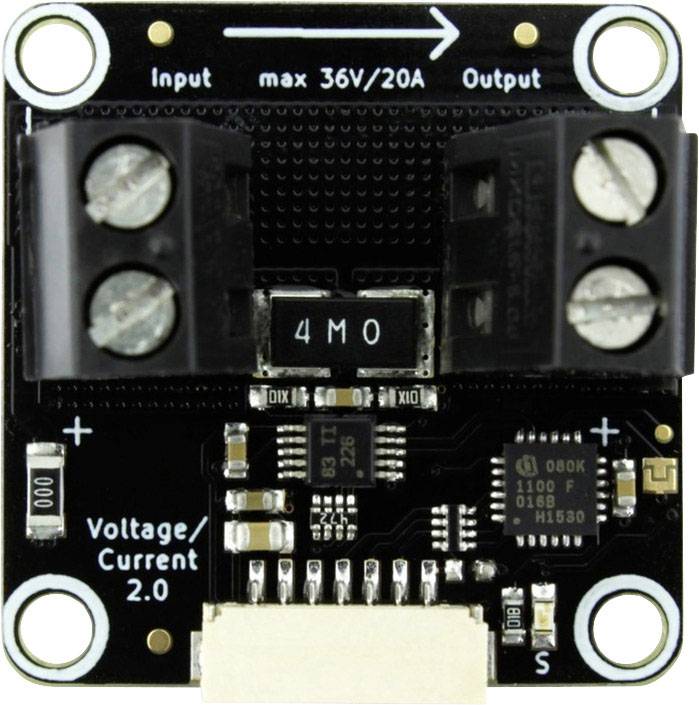

Modul 'Napätie/Prúd 2.0' s maximálnym vstupom 36V/20A. Zobrazuje pripojenia pre vstup a výstup, ako aj komponenty elektrického obvodu.

1/4

Doručenie: Št 10. 9.

10 Ks

Počet

Celkom (39,02 € / kus)

39,02 €

bez DPH.

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Napätie / prúd TinkerForge 2.0

Meria príkon, napätie a prúd až do 720 W / 36V / 20A
Rozlíšenie 1mW, 1mV, 1mA v celom rozsahu merania
Meranie obojsmerného prúdu (napr. Nabíjanie / vybíjanie)
Nastaviteľný priemer a čas konverzie ADC

Technické parametre

Abmessungen (BxTxH):30 x 30 x 18 mm
Hmotnosť: 10 g

Kategória výrobku: Merač výkonu / napätia / prúdu

Vhodný pre: TinkerForge

Obsah: 1 ks

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2255005 TinkerForge 2105 Vhodný pre (vývojový počítač) TinkerForge 1 ks

Popis

S Brickletom Voltage / Current Bricklet 2.0 je možné tehly rozšíriť o schopnosť merať výkon / napätie / prúd. Tehla sa jednoducho inštaluje medzi napájanie (napr. Batériu) a záťaž (napr. Motor).

V systémoch napájaných z batérie sa údaje o stave nabitia batérie dajú urobiť pomocou merania obojsmerného prúdu.

Tehla nemá elektrickú izoláciu od systému Tinkerforge. To znamená, že existuje priame elektrické spojenie medzi svorkami Tehly a zvyškom systému. Ak to vedie k nežiaducemu pripojeniu, uzemňovacej slučke alebo skratu v príslušnej aplikácii, odporúča sa použitie s oddeľovačom.

Napätie / prúd Bricklet 2.0 má 7-pólový konektor Bricklet a je pripojený k tehlu pomocou kábla 7p-10p Bricklet.

Tento text bol preložený strojovo.
