TinkerForge 293 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
13 Ks (Posledné kusy skladom)
Počet
Celkom (39,83 € / kus)
39,83 €
bez DPH.
Hlavné benefity

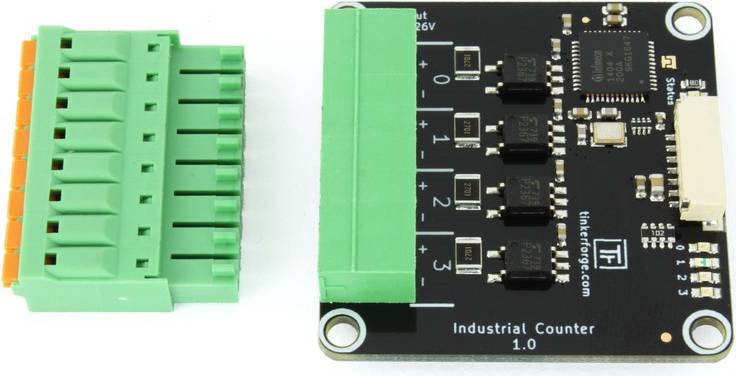

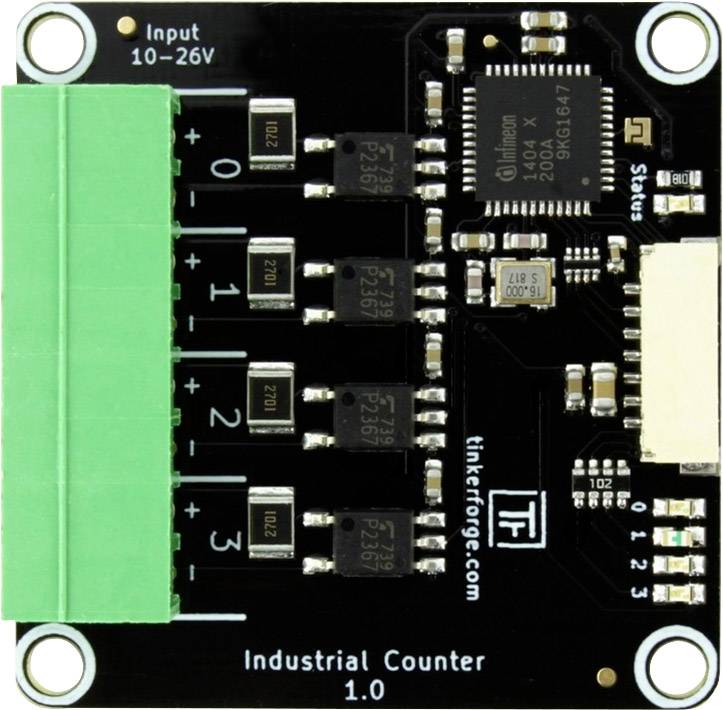

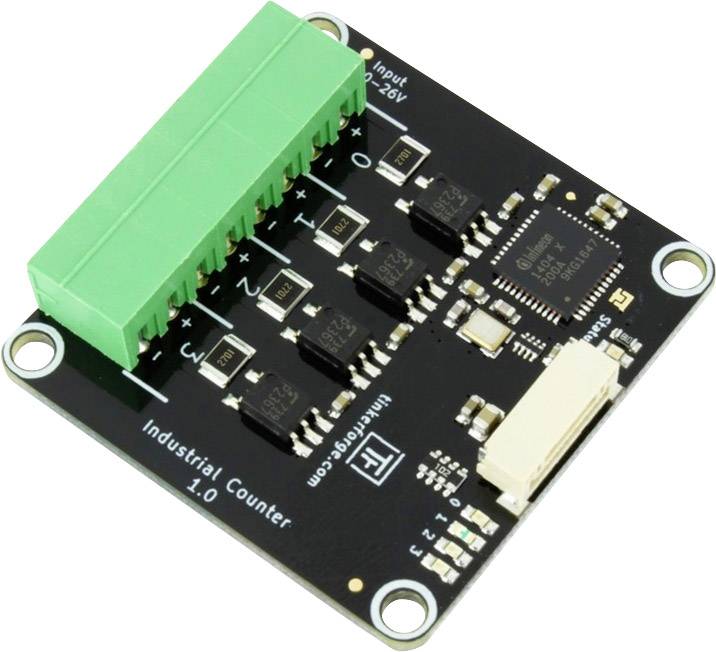

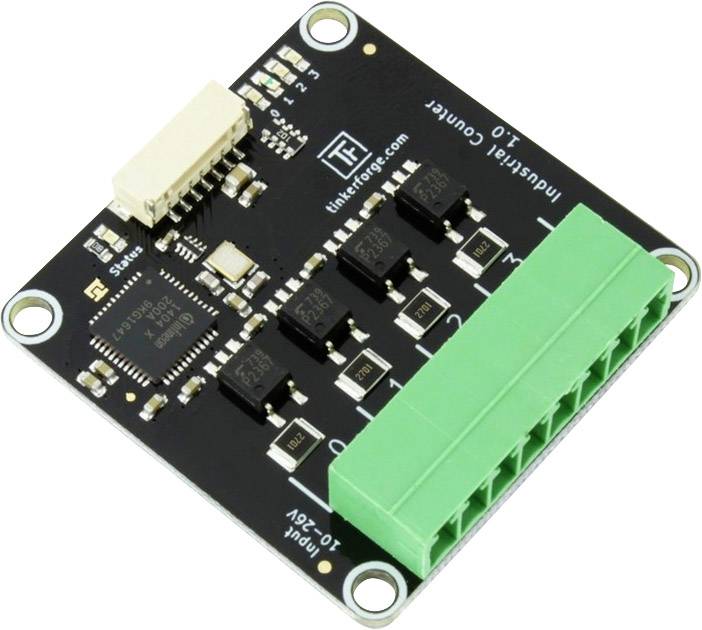

Priemyselné počítadlo Bricklet TinkerForge 293
- Počítadlo frekvencie so 4 galvanicky izolovanými kanálmi
- Konfigurovateľné počítadlo hrán na kanál
- Meria pracovný cyklus, frekvenciu a stav na kanál
- Meranie frekvencie v rozsahu od 0,03 Hz do 4 MHz
- Časové rozlíšenie až 10,4ns a frekvenčné rozlíšenie až 0,03 Hz
Technické parametre
- Kategória výrobku
počítadlo frekvencie
- Obsah
1 ks
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2255055 TinkerForge 293 1 ks
Popis
Industrial Counter Bricklet sa dá použiť na pridanie štyroch nezávislých čítačov frekvencie do tehál.
Bricklet má integrovaný počítadlo okrajov, ktoré môže merať pracovný cyklus, periódu a frekvenciu osobitne pre každý kanál. Frekvencie do 4MHz je možné spracovať pomocou Bricklet.
Počítadlo frekvencie môže počítať stúpanie, klesanie a zmeny okrajov. Smer počítadla (hore alebo dole) je nastaviteľný. Je tiež možné použiť kanál ako smerový vstup pre ďalšie počítadlo (napr. High = count up, low = count down).
Všetky 4 kanály sú navzájom galvanicky oddelené.
Príkladmi aplikácií pre Bricklet sú čítanie signálu PWM alebo čítanie snímačov, ktoré majú počítadlo hrán alebo frekvenčný výstup.
Industrial Counter Bricklet má 7-pólový konektor Bricklet a je pripojený k tehlu pomocou kábla 7p-10p Bricklet.
Tento text bol preložený strojovo.
Bricklet má integrovaný počítadlo okrajov, ktoré môže merať pracovný cyklus, periódu a frekvenciu osobitne pre každý kanál. Frekvencie do 4MHz je možné spracovať pomocou Bricklet.
Počítadlo frekvencie môže počítať stúpanie, klesanie a zmeny okrajov. Smer počítadla (hore alebo dole) je nastaviteľný. Je tiež možné použiť kanál ako smerový vstup pre ďalšie počítadlo (napr. High = count up, low = count down).
Všetky 4 kanály sú navzájom galvanicky oddelené.
Príkladmi aplikácií pre Bricklet sú čítanie signálu PWM alebo čítanie snímačov, ktoré majú počítadlo hrán alebo frekvenčný výstup.
Industrial Counter Bricklet má 7-pólový konektor Bricklet a je pripojený k tehlu pomocou kábla 7p-10p Bricklet.
Tento text bol preložený strojovo.
Prevedenie
- Stromverbrauch:100 mW (20 mA pri 5 V)Eingangstyp:Štyri vstupy optočlenu (so sériovým odporom 2,7 kΩ)Eingangsstrom:V závislosti od vstupného napätia, približne 3,85 mA / 12 V, 8,3 mA / 24 VMaximale Eingangsspannung:26 V (DC)Low Level Spannung:0-2VHigh Level Spannung:10-26VIsolation:3750Vrms (hodnota optočlenu)Minimale Eingangsfrequenz:0.03MHzMaximale Eingangsfrequenz:4MHzZeit-Auflösung:do 10,4ns (nastavovač prevádzkového cyklu nastavený na 1)Frequenz-Auflösung:až 0,03 Hz (čas frekvenčnej integrácie nastavený na 32768 ms)
