TinkerForge 34 Vhodný pre (vývojový počítač) TinkerForge 1 ks

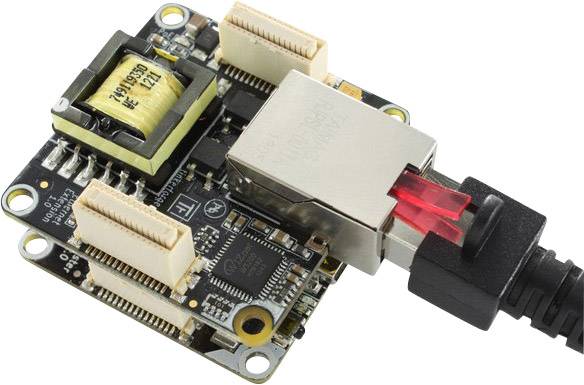

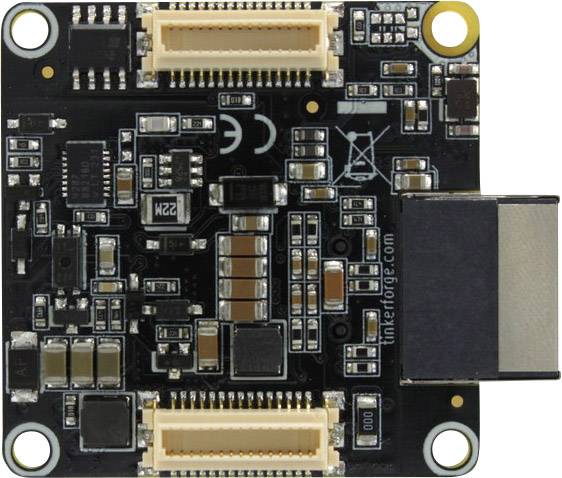

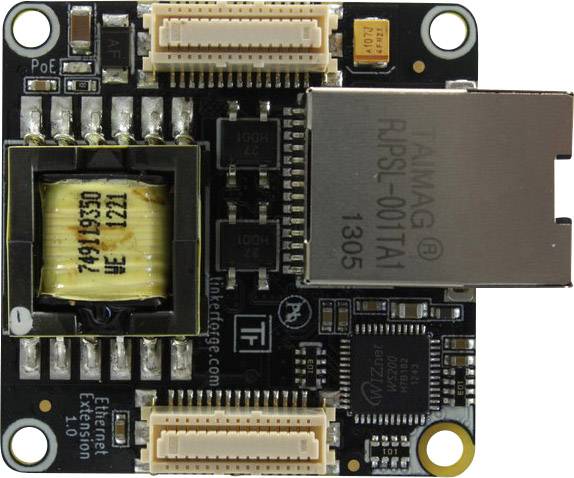

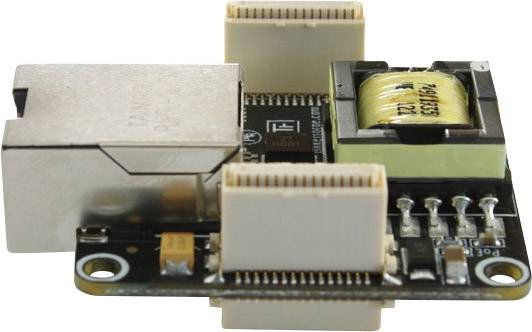

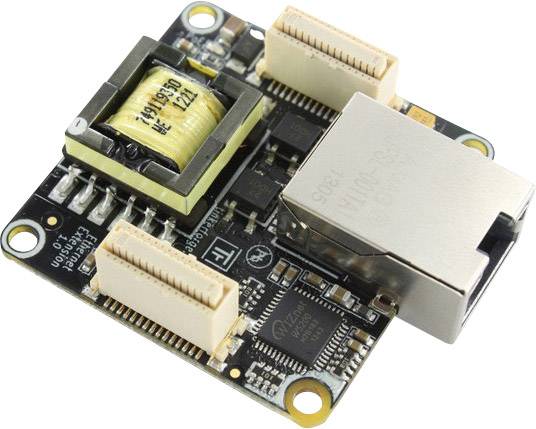

Vďaka tomuto ethernetovému rozšíreniu je možné tehly a tehly integrovať do siete LAN. 10BaseT / 100BaseTX Ethernet je podporovaný a modul je kompatibilný s 1000BaseTX. Rozšírenie je ponúkané v dvoch verziách: Vo verzii PoE má integrované napájanie PoE, ktoré umožňuje napájanie pripojených modulov podľa priemyselného štandardu IEEE 802.3af, takže ich možno dodávať prostredníctvom vstrekovačov PoE a prepínačov PoE. Okrem toho je k dispozícii druhý variant bez PoE.
Pretože samotné rozšírenie môže spracovať pakety TCP / IP generované API, je možné ovládať priamo z smartfónu, tabletu alebo (zabudovaného) PC. Tehlový démon už nie je potrebný.
Ethernetové rozšírenie sa dá použiť spolu s Master Brick alebo RED Brick. Ak majú byť ovládané ďalšie tehly, môže sa z nich postaviť komín a umiestniť na hlavnú tehlu alebo ČERVENÚ tehlu. Ak sa majú použiť tehly, môžu sa jednoducho spojiť s akoukoľvek tehlou v komíne (s výnimkou ČERVENEJ tehly).
Z pohľadu programátora je použitie ethernetového rozšírenia úplne priehľadné, tj všetky tehly a tehly môžu byť použité tak, akoby boli priamo pripojené k riadiacemu zariadeniu cez USB.
Použitá hlavná tehla musí mať verziu firmvéru 2.1.0 alebo novšiu, aby bolo možné toto rozšírenie používať.

Ethernet KonfigurationRozšírenie Ethernet je možné nakonfigurovať v dvoch režimoch: DHCP alebo statická IP. IP, masku podsiete a bránu sa majú zadávať iba v statickom režime IP.
MAC adresa ethernetového rozšírenia nie je pevná a je priradená. Ak by sa to z nejakého dôvodu stratilo, nájdete ho na nálepke na ethernetovom predĺžení.
Po dokončení konfigurácie by sa malo kliknúť na tlačidlo „Uložiť konfiguráciu Ethernetu“ a hlavná tehla by sa mala reštartovať.

WebSocketsRozšírenie Ethernet podporuje WebSockets od verzie firmvéru Master Brick verzie 2.2.0. Nastavenie „Max. Pripojenia“ umožňuje podľa potreby rozdeliť sedem soketov ethernetového rozšírenia medzi normálne pripojenia a pripojenia WebSocket.
WebSockets sa používajú v prehliadačovej verzii väzieb JavaScript na ovládanie tehál a tehál.

AuthentifizierungEthernet Extension podporuje autentifikáciu od verzie firmvéru Master Brick verzie 2.2.0. V predvolenom nastavení je deaktivovaná. Na aktiváciu autentifikácie musí byť zaškrtnutá voľba „Use Authentication“ (Použiť autentifikáciu) a musí byť zadané autentifikačné tajomstvo. Tajomstvo môže mať dĺžku maximálne 64 znakov ASCII. Po uložení konfigurácie a reštarte hlavnej tehly je autentifikácia aktívna.
Od tejto chvíle musí každé pripojenie TCP / IP k ethernetovému rozšíreniu najprv dokázať, že pozná autentifikačné tajomstvo skôr, ako môže dôjsť k bežnej komunikácii.

PoE StromversorgungNapríklad PoE injektor sa môže použiť na dodávanie stohu tehál a tehál cez PoE. Rozšírenie Ethernet potom dodáva celý zväzok. Aktívne PoE je signalizované zelenou LED diódou na predĺžení.
Servá a (krokové) motory pripojené k jednosmerným, servo alebo krokovými tehlami nie je možné napájať prostredníctvom PoE, pretože na to by bolo príliš vysoké napätie PoE.
Ethernet Extension je možné prevádzkovať spolu so zníženým napájaním.
