TRU COMPONENTS pneumaticky ovládaný ventil TC-14215236 TC-TPV101PX1550NCS Materiál puzdra nerezová ocel Tesniaci materiá

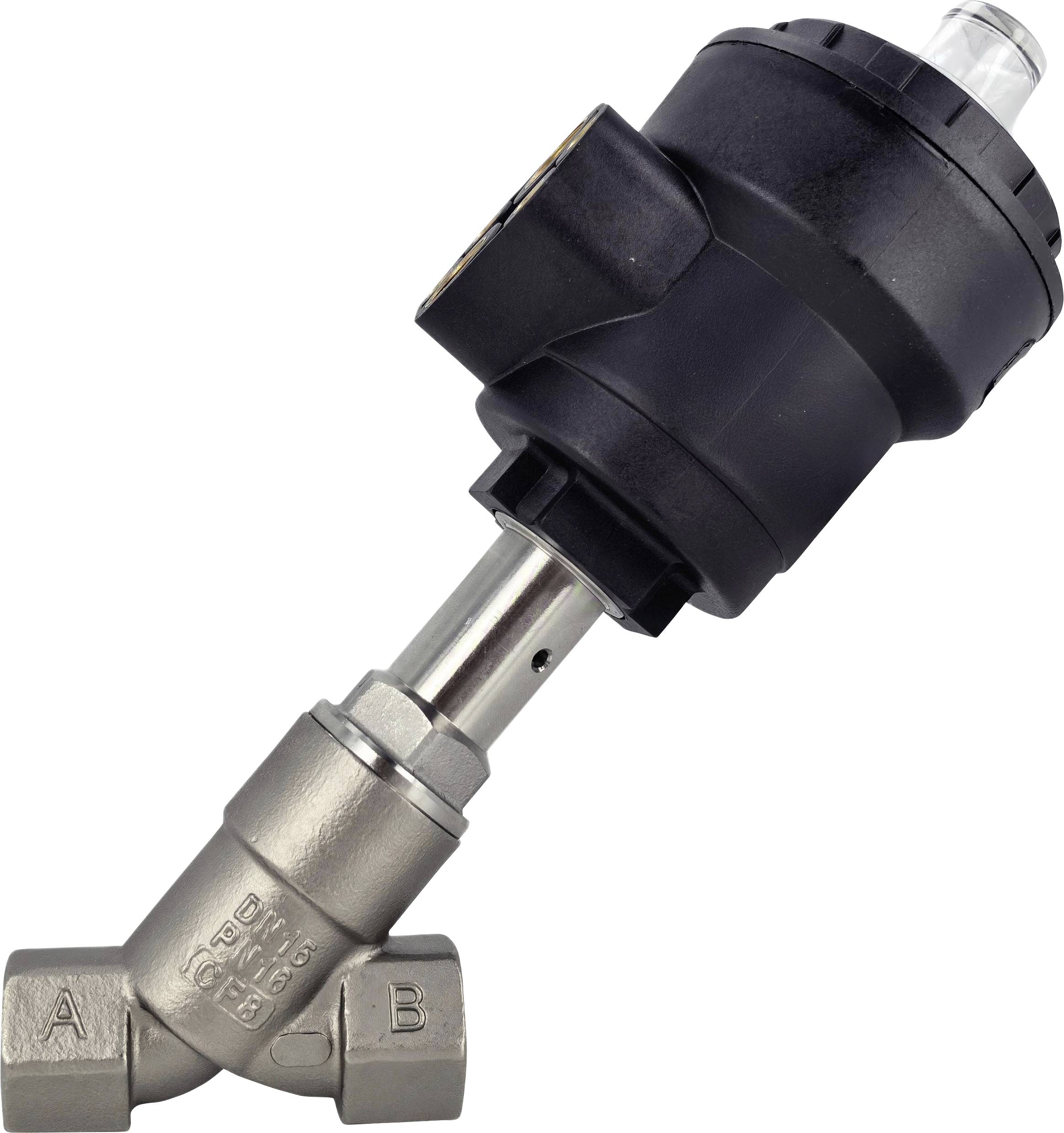

Kovový priemyselný ventil s plastovým ovládačom na vrchu, označený "A" a "B" na stranách, používaný na reguláciu prietoku kvapalín v potrubí.

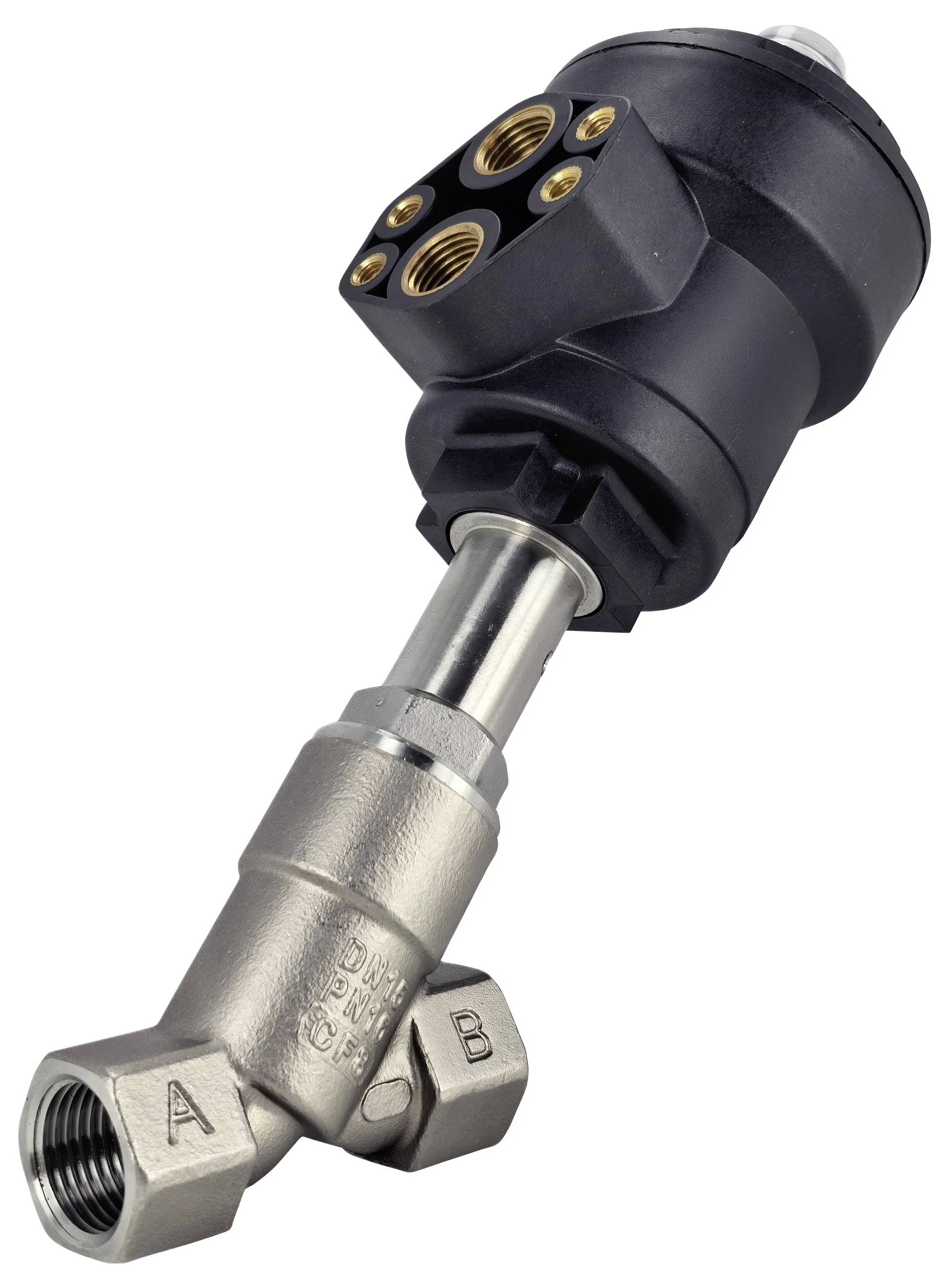

Ventil s dvomi označenými prievodnými otvormi A a B a čiernym rotačným pohonným mechanizmom na vrchu, navrhnutý na reguláciu toku tekutiny v potrubných systémoch.

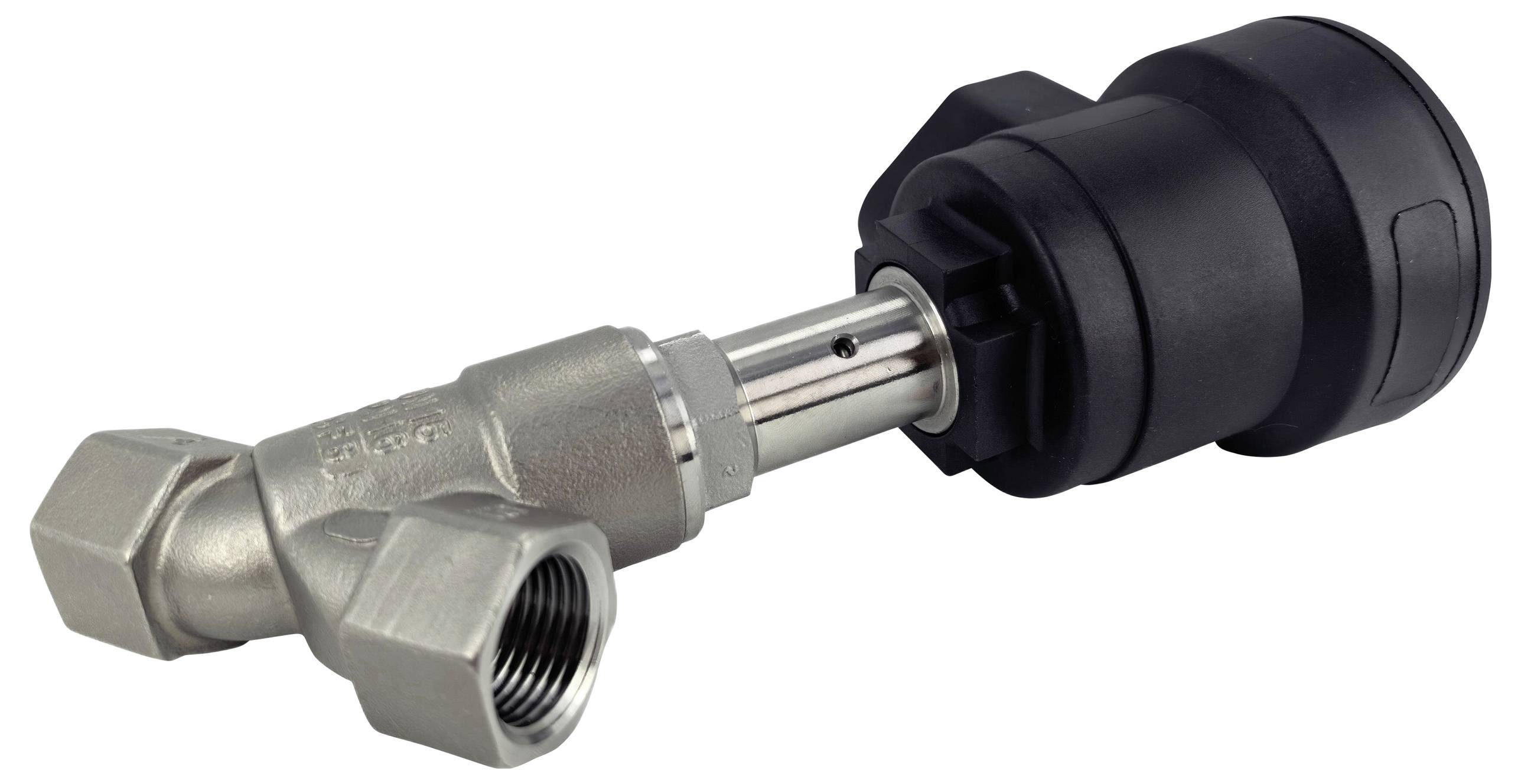

Kovový uhlový ventil pripojený k plastovému valcu, pravdepodobne súčasť vodovodného alebo HVAC systému, zobrazený na bielom pozadí.

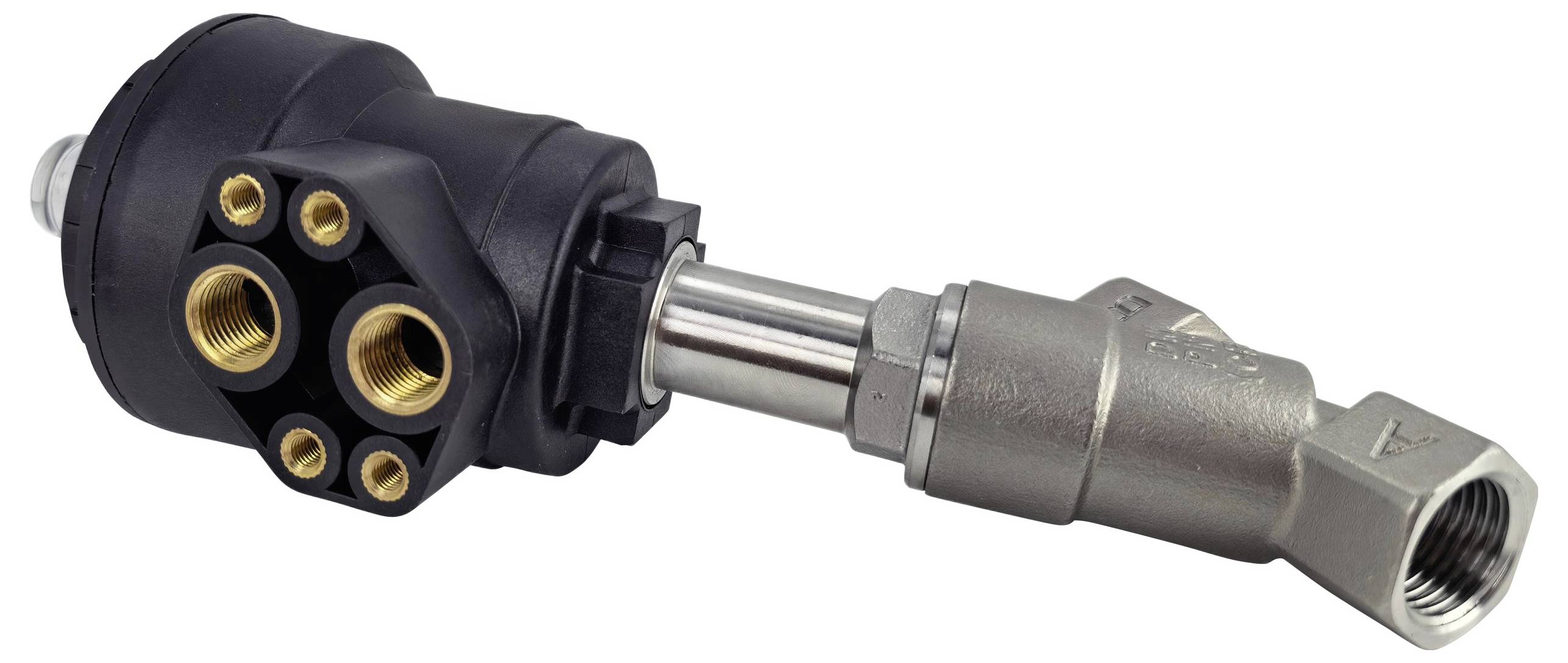

Zblízka hydraulický kontrolný ventil s viacerými mosadzným portami a oceľovou spojovacou trubicou, ktorý zobrazuje podrobné technické komponenty.

1/4

Datasheety: (PDF)

Doručenie: St 7. 10.

19 Ks

Počet

Celkom (69,91 € / kus)

69,91 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

2/2-cestný rohový sedlový ventil G1/2" 16 bar max.

Veľkosť pripojenia: G1/2"
Veľkosť ventilu: DN15
Normálne zatvorené
Max. tlak: 16 barov
Ovládací tlak: 2 – 10 barov
Rozsah teploty média: -10 – 180 °C
Tento text bol preložený strojovo.

Technické parametre

Veľkosť ventilu: DN15
Typ akcie: Jednočinný
Normálne zatvorené
Priemer piestu: 50 mm

Typ: TC-14215236

Kategória výrobku: pneumaticky ovládaný ventil

Materiál puzdra: nerezová ocel

Pripojenie: G 1/2

Prevádzkový tlak (max.): 16 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: TC-14215236

Veľkosť pohonu Ø: 50 mm

Prevádzkový tlak (min.): 0 bar

Tesniaci materiál: PTFE

Funkcia: 2/2-cestný

Teplota média (rozsah): -10 do +180 °C

Max. teplota média: +180 °C

Min. teplota média: -10 °C

Médium: stlačený vzduch

Menovitá vzdialenosť: 15 mm

Riadiaci tlak (max.): 10 bar

Riadiaci tlak (min.): 2 bar

Účinky: 2/2-cestný

Hodnota kv: 4.2

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3553809 TRU COMPONENTS pneumaticky ovládaný ventil TC-14215236 TC-TPV101PX1550NCS Materiál puzdra nerezová ocel Tesniaci materiá

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553809 TRU COMPONENTS pneumaticky ovládaný ventil TC-14215236 TC-TPV101PX1550NCS Materiál puzdra nerezová ocel Tesniaci materiá

Popis

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
