TRU COMPONENTS pneumaticky ovládaný ventil TC-14215244 TC-TPV101PX2563NCS Materiál puzdra nerezová ocel Tesniaci materiá

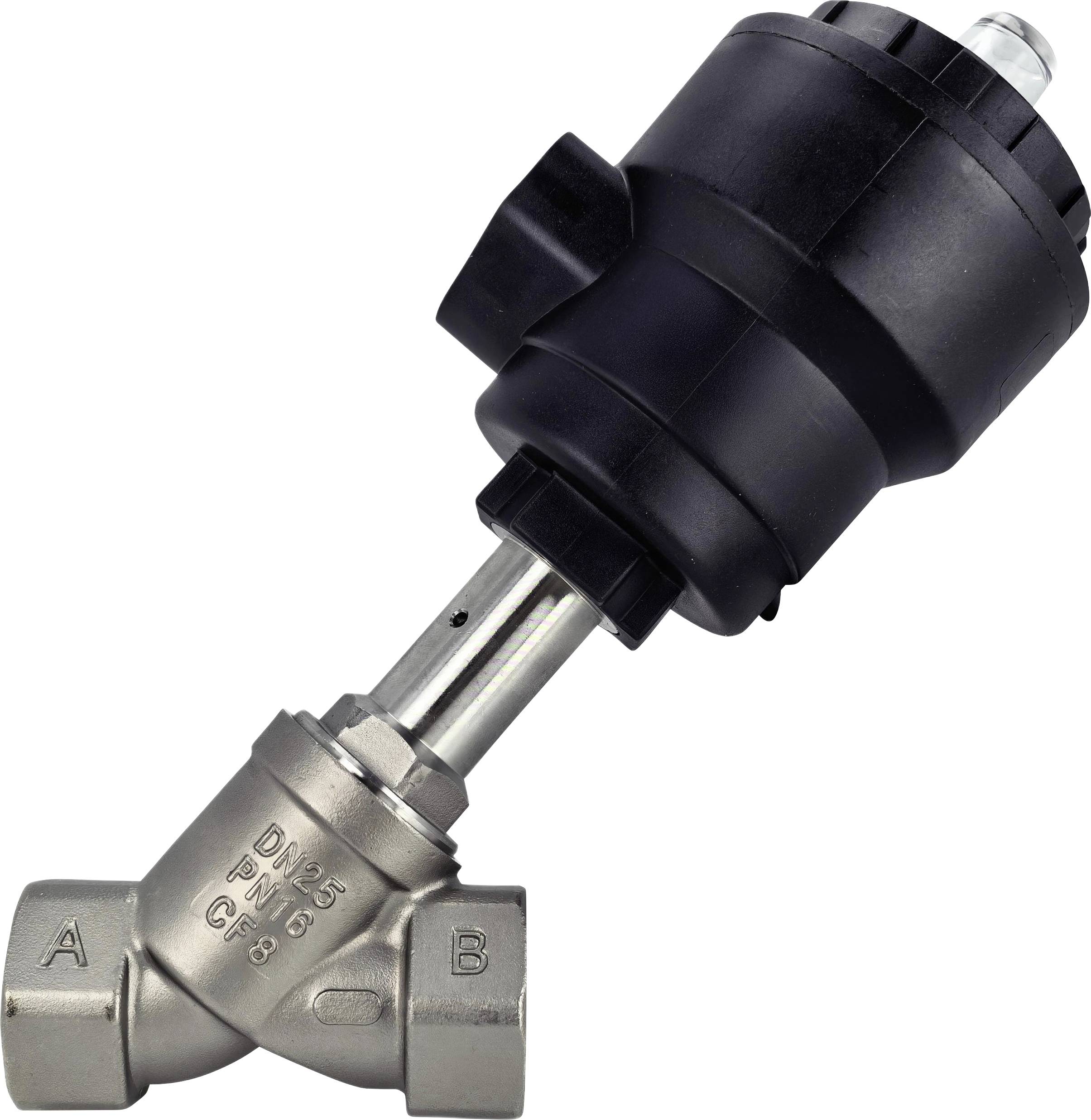

Kovový uhlový ventil s čiernym pohonným mechanizmom, označený na tele „DN25 PN16 CF8", s portami označenými „A" a „B", používaný v systémoch riadenia tekutín.

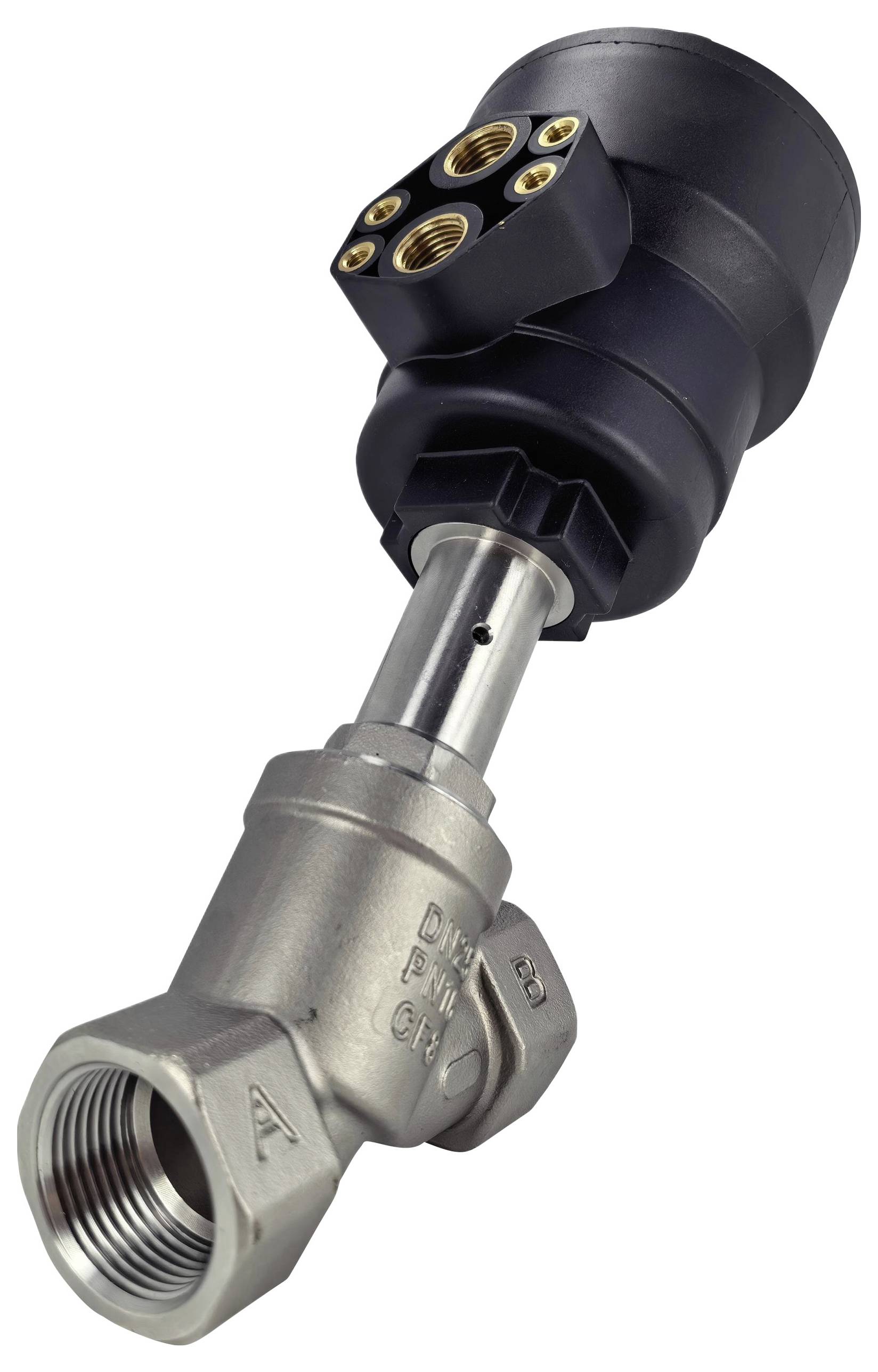

Kovový ventil s čiernym ovládačom na vrchu, s viditeľnými závitovými potrubnými spojeniami a technickými špecifikáciami vyrazenými na tele ventilu.

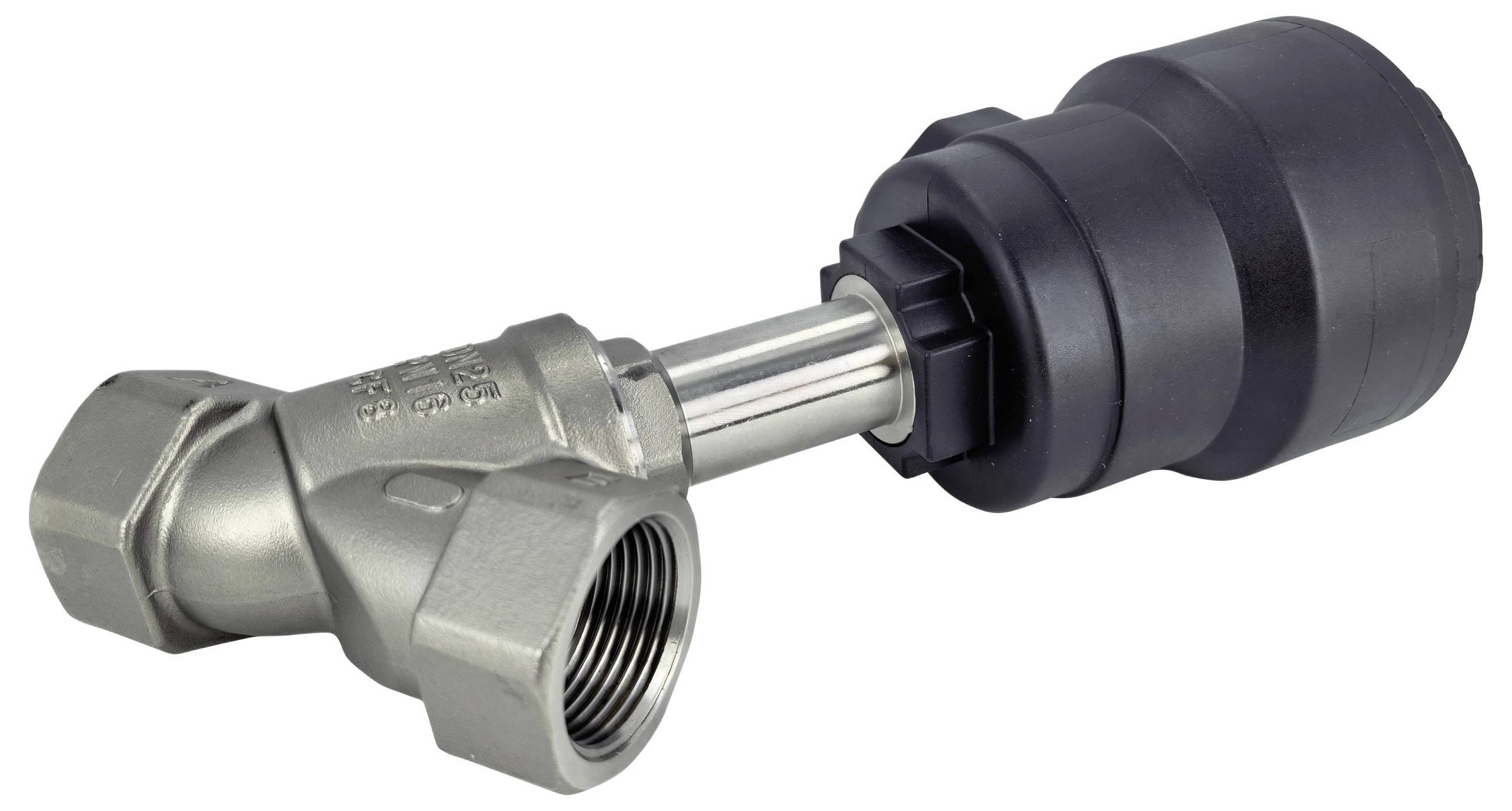

Nerezový ventil s čiernym pohonným mechanizmom, používaný na reguláciu toku kvapaliny, zobrazený na bielom pozadí.

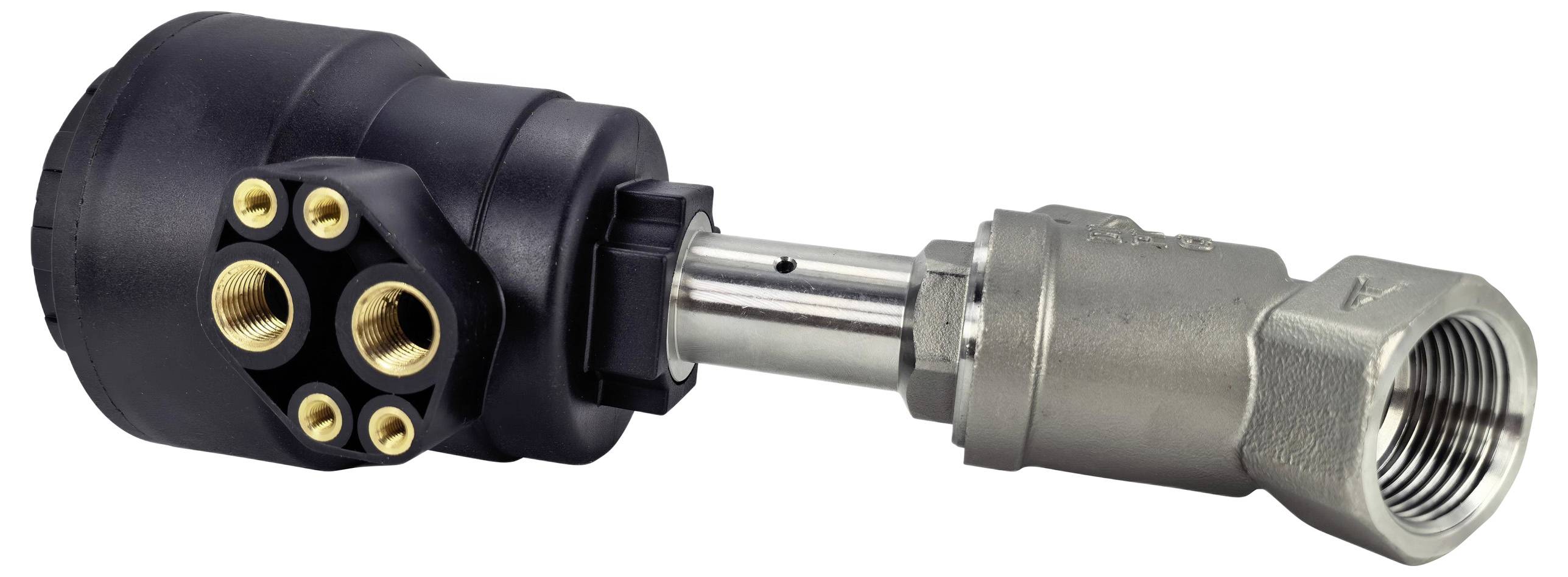

Čierny a strieborný priemyselný pohon ventilu s viacerými mosadzných spojovacími bodmi, navrhnutý na riadenie toku kvapaliny v strojárstve.

1/4

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

19 Ks

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

2/2-cestný rohový sedlový ventil G1" 16 bar max.

Veľkosť pripojenia: G1"
Veľkosť ventilu: DN25
Normálne zatvorené
Max. tlak: 16 barov
Ovládací tlak: 2 – 10 barov
Rozsah teploty média: -10 – 180 °C
Tento text bol preložený strojovo.

Technické parametre

Veľkosť ventilu: DN25
Typ akcie: Jednočinný
Normálne zatvorené
Priemer piestu: 63 mm

Typ: TC-14215244

Kategória výrobku: pneumaticky ovládaný ventil

Materiál puzdra: nerezová ocel

Pripojenie: G 1

Prevádzkový tlak (max.): 16 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: TC-14215244

Veľkosť pohonu Ø: 63 mm

Konštrukčná veľkosť: 63

Prevádzkový tlak (min.): 0 bar

Tesniaci materiál: PTFE

Funkcia: 2/2-cestný

Teplota média (rozsah): -10 do +180 °C

Max. teplota média: +180 °C

Min. teplota média: -10 °C

Médium: stlačený vzduch

Menovitá vzdialenosť: 25 mm

Riadiaci tlak (max.): 10 bar

Riadiaci tlak (min.): 2 bar

Účinky: jednočinný

Hodnota kv: 18.0

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3553811 TRU COMPONENTS pneumaticky ovládaný ventil TC-14215244 TC-TPV101PX2563NCS Materiál puzdra nerezová ocel Tesniaci materiá

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553811 TRU COMPONENTS pneumaticky ovládaný ventil TC-14215244 TC-TPV101PX2563NCS Materiál puzdra nerezová ocel Tesniaci materiá

Popis

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
