TRU COMPONENTS TC-YSD100S-1207100 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.1 A, 85.2 W, výstupy 1 x

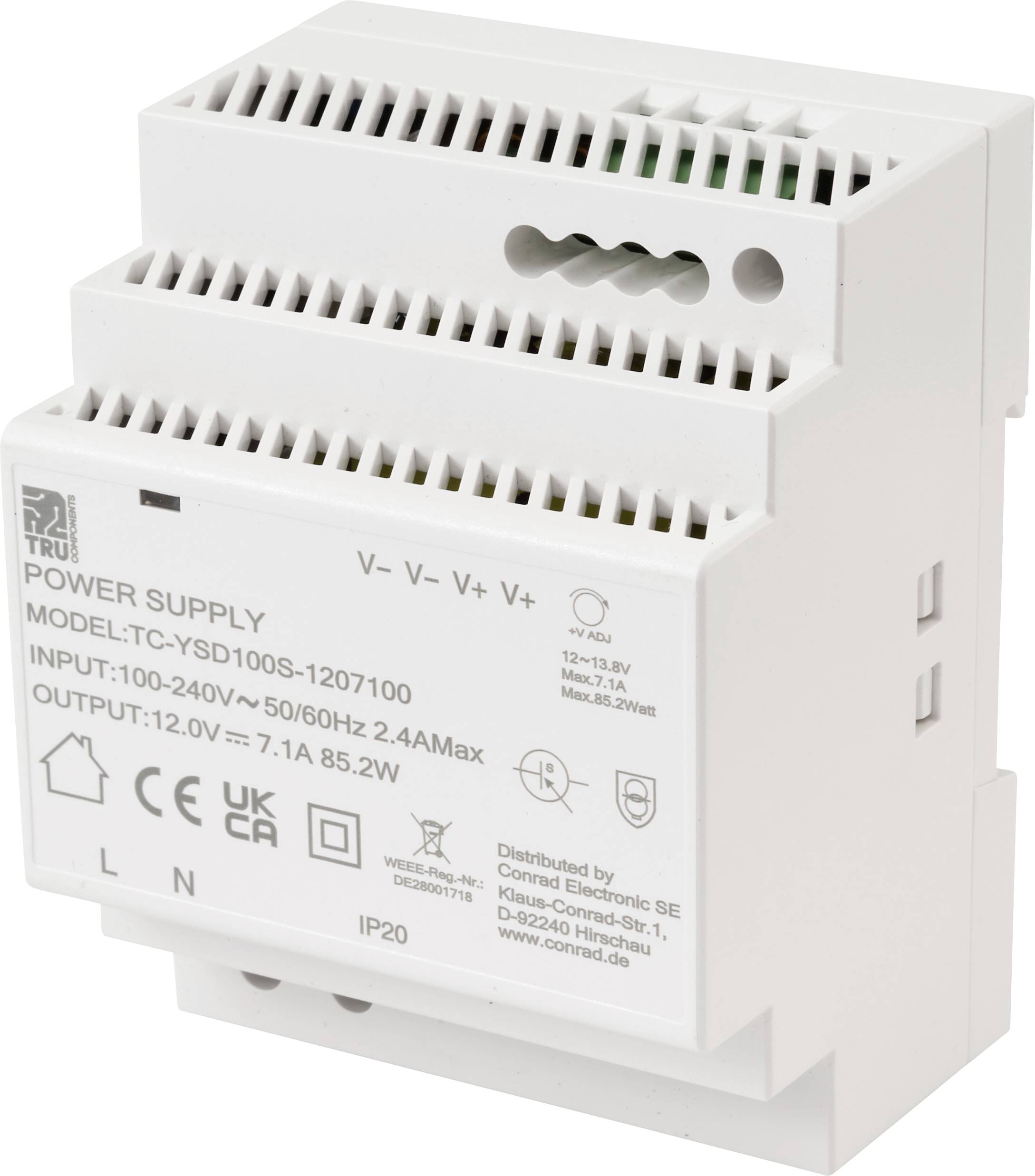

Biela elektronická napájacia jednotka označená 'Model: TC-YSD100S-1207100', so vstupmi 100-240V a výstupmi 12V, 7,1A.

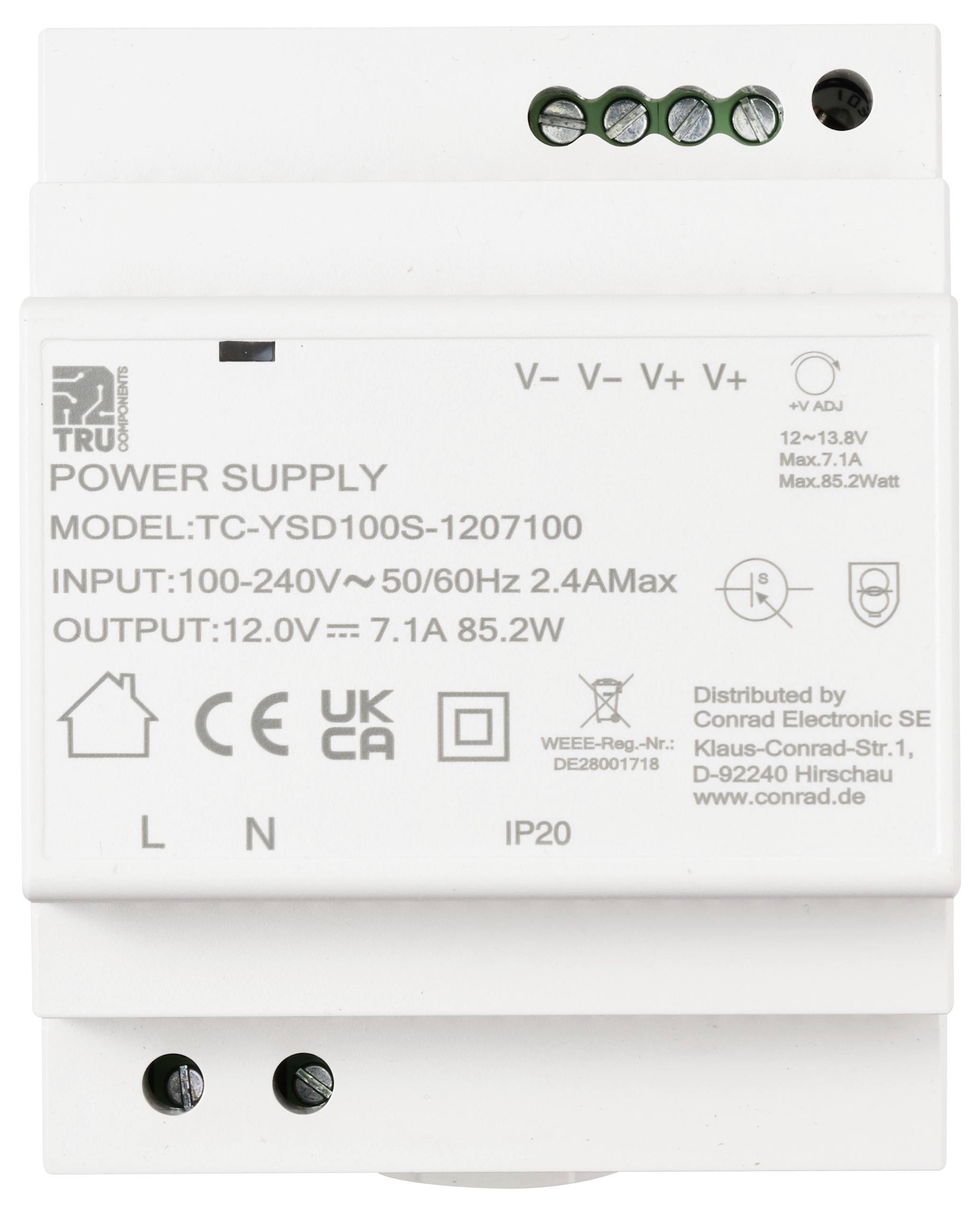

Napájací modul, model TC-YSD100S-1207100, vstup 100-240V, výstup 12,0V. Distribuovaný spoločnosťou Conrad Electronic SE.

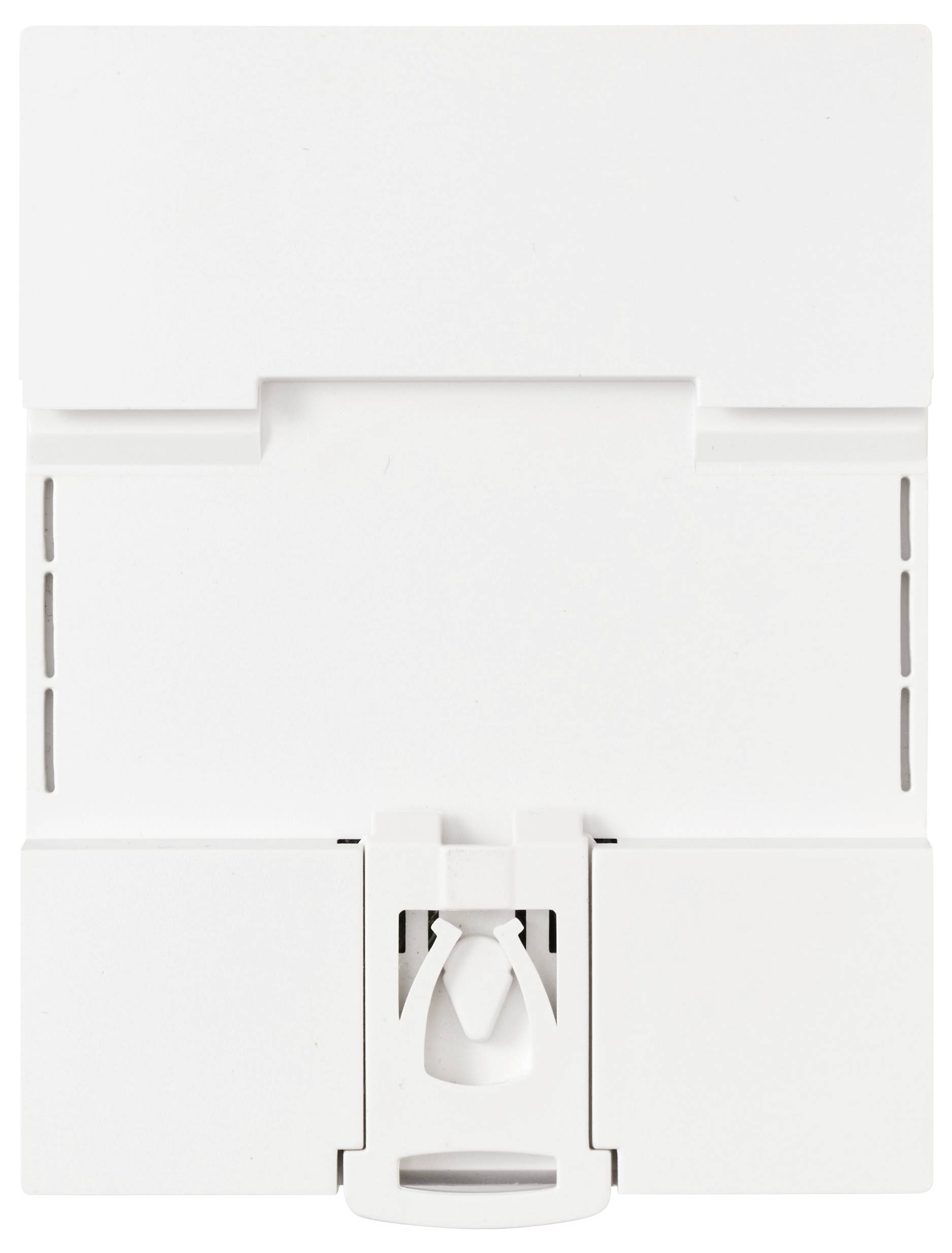

Biely plastový držiak na stenu s klipom na zabezpečenie alebo organizáciu predmetov.

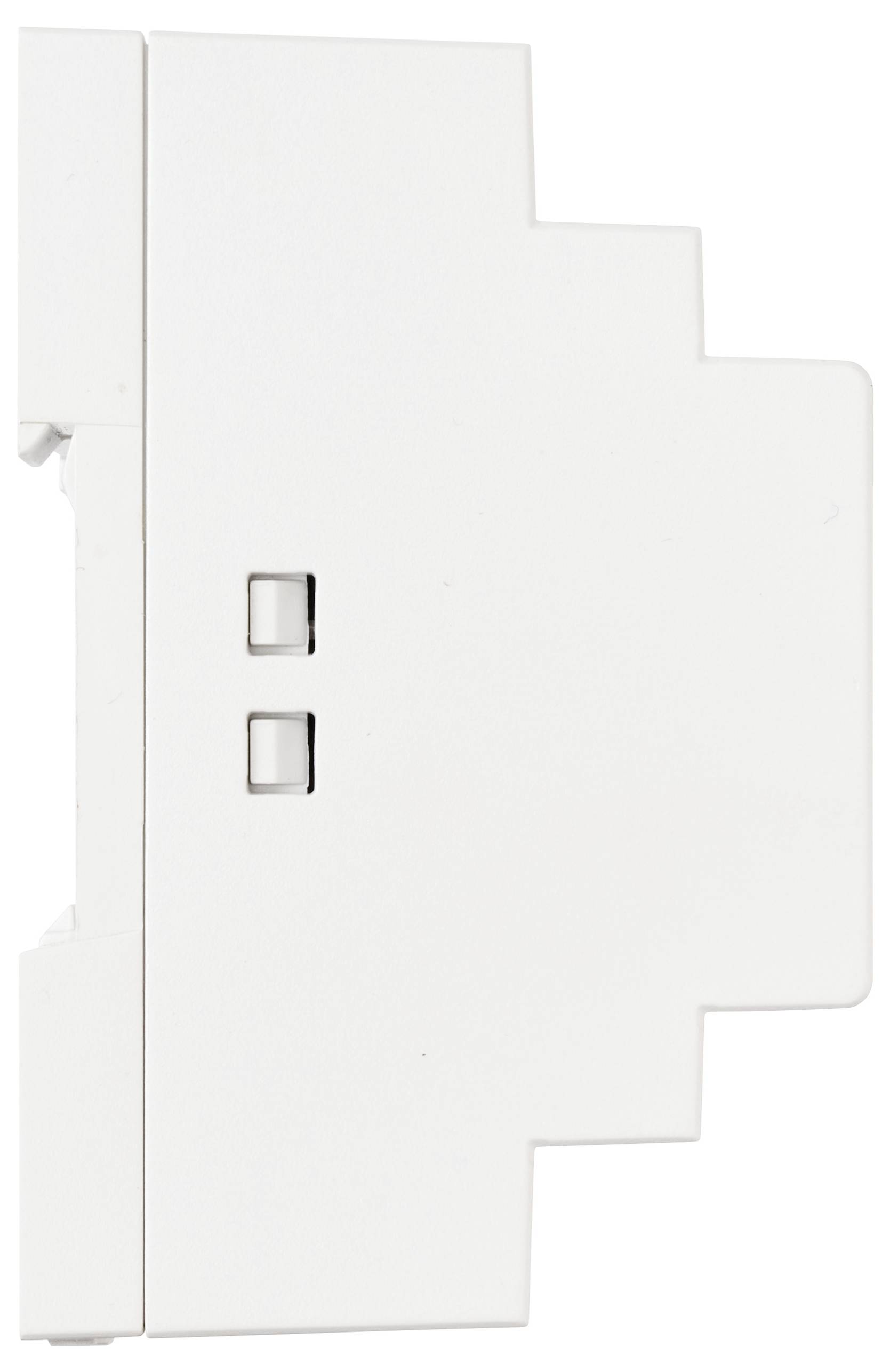

Biely, stupňovitý elektronický modul s dvoma malými obdĺžnikovými tlačidlami na jeho plochej strane.

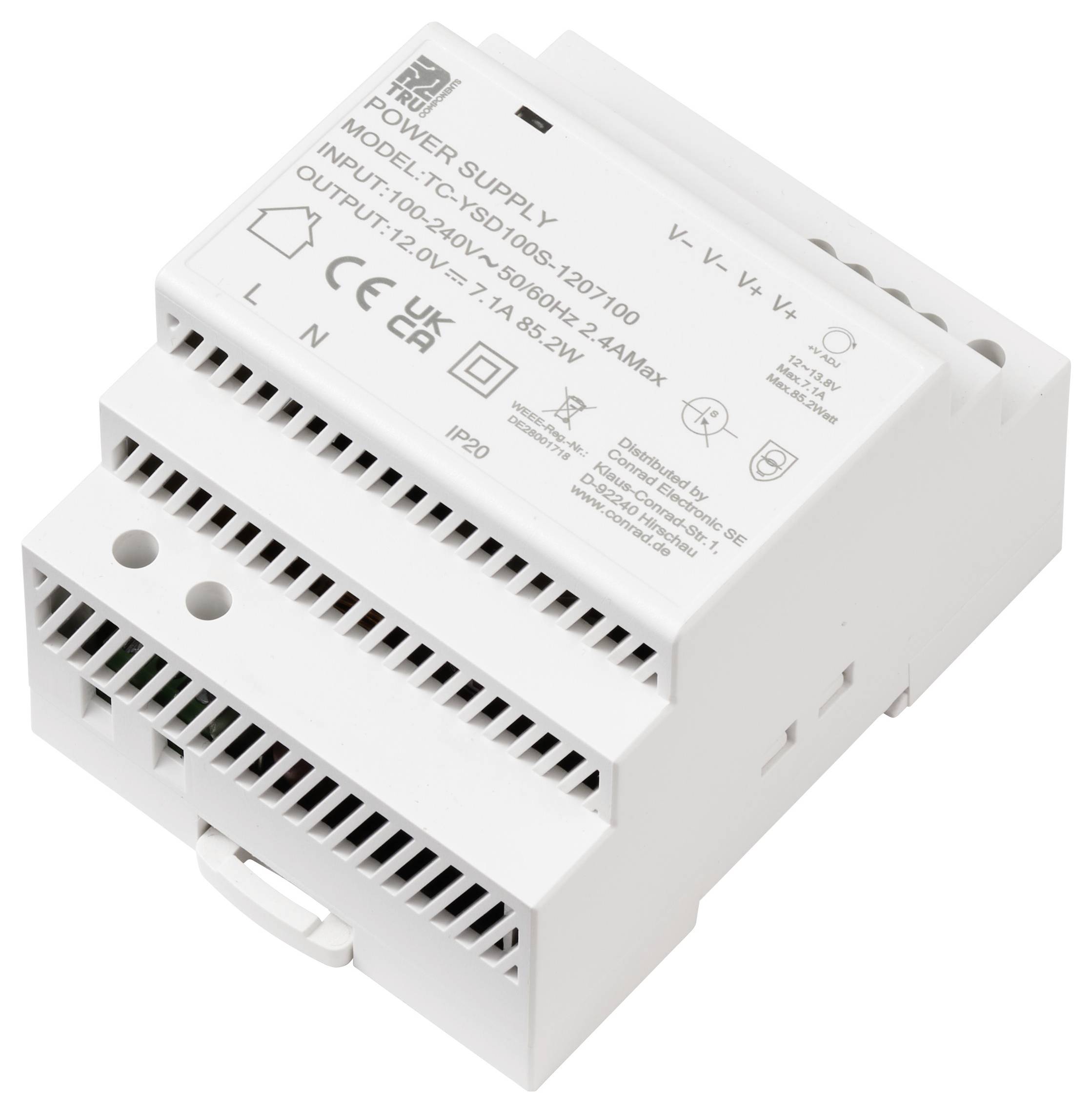

Biely napájací zdroj na DIN lištu s označením 'MODEL: TCV100615071000', vstup '100-240V', výstup '14-86V', certifikovaný podľa CE, 2A.

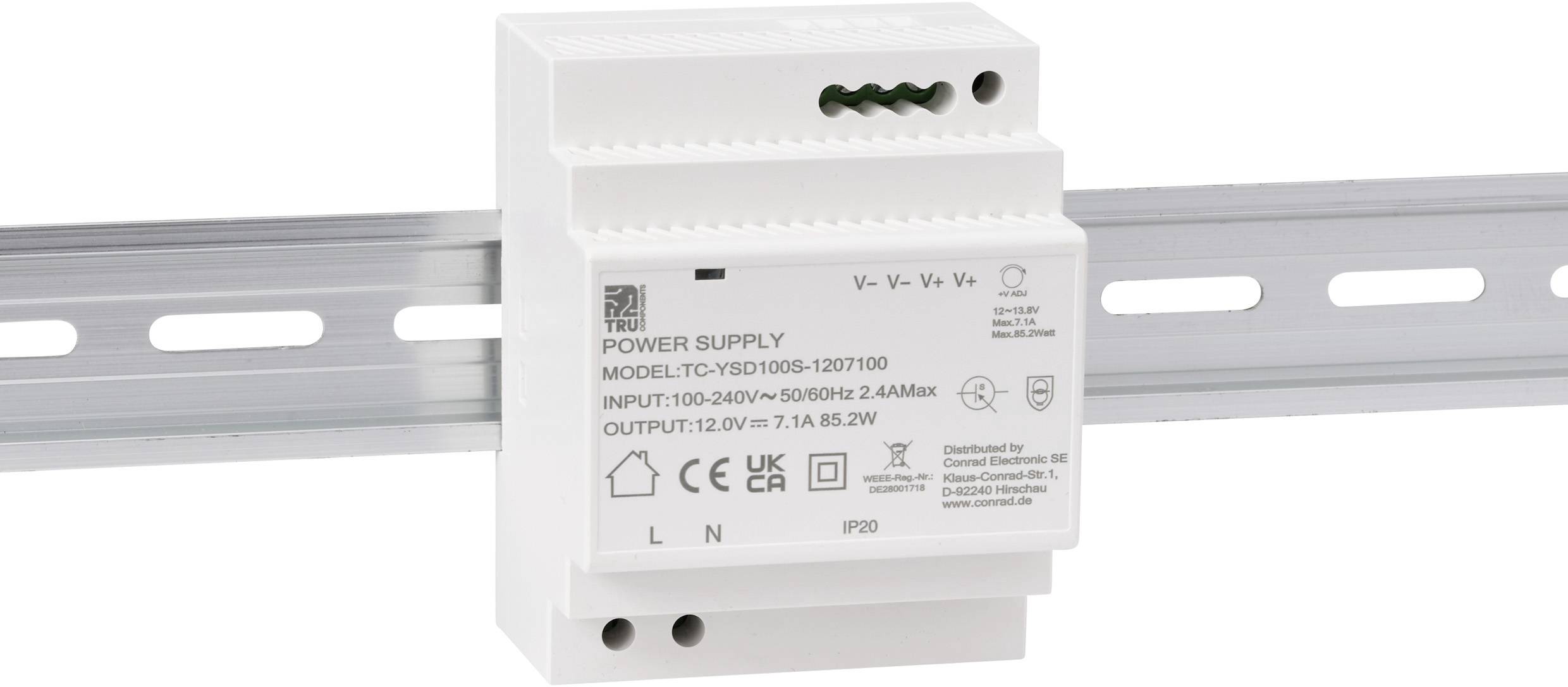

Biely elektronický napájací zdroj namontovaný na kovovej lište, na prednej strane zobrazujúci viaceré technické špecifikácie a certifikačné symboly.

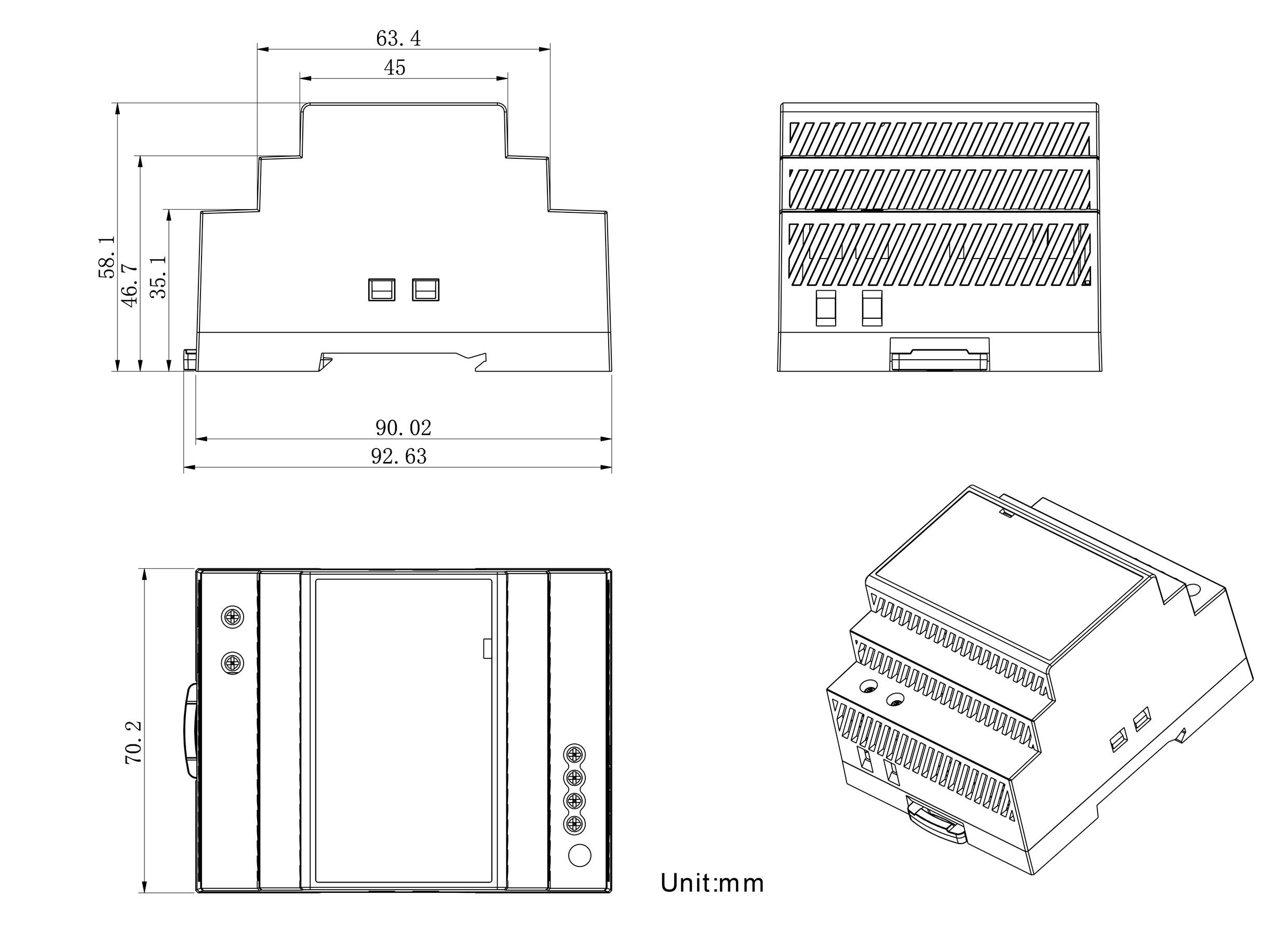

Technický výkres elektrickej súčiastky s rozmermi v milimetroch. Pohľady zahŕňajú čelný, bočný a uhlový pohľad s otvormi a prepojeniami.

1/7

Datasheety: (PDF)

Doručenie: Ut 13. 10.

478 Ks

Počet

Celkom (17,88 € / kus)

17,88 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

TC-YSD100S-1207100 sieťový zdroj na montážnu lištu (DIN lištu)

Rozsah vstupného napätia: 100 – 240 V/AC, 50/60 Hz
Výstupné napätie (max.): 12 V/DC
Výstupný prúd (max.): 7.1 A
Výkon: 85.2 W
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15

Technické parametre

Poistka: T3,15A/L250V
Maximálny počet pripojených produktov na istič: 16x typ C16, 32x typ D16
MTBF: min. 800 000 hodín, MIL-HDBK-217F (25 °C)
Pripojenie: DIN skrutkové svorky
I/P: 2-kolíkové a O/P: 4-kolíkové skrutkové DIN svorky
Nie. Výstupy: 1
Ochrana: vypnutím prevádzkového napätia, opätovným zapnutím pre obnovenie
Odolné striedavému napätiu: I/PO/P: 3 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC

Prevedenie: Tvar schodu

Menovité vstupné napätie: 100 - 240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 90 V/AC

Vstupné napätie: 100 – 240 V/AC, 50/60 Hz

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 7.1 A

Výstupný prúd (max.) - zaokrúhlený: 7.1 A

: 85.2 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Výstupné napätie (max.): 12 V/DC

Počet výstupov: 1 x

Pripojenie: skrutková svorka

Rozmer.: (d x š x v) 70.2 x 58.4 x 90 mm

Hmotnosť: 270 g

Výstupné napätie (max.): 13 V/DC

Výstupné napätie (min.): 12 V/DC

Číslo výrobcu: TC-13710884

Obsah: 1 ks

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 58.4 mm

V: 90 mm

Dĺžka: 70.2 mm

Typ: TC-YSD100S-1207100

Spotreba (Stand-By): 0.3 W

Účinnosť: 88 %

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3427721 TRU COMPONENTS TC-YSD100S-1207100 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.1 A, 85.2 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3427721 TRU COMPONENTS TC-YSD100S-1207100 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.1 A, 85.2 W, výstupy 1 x

Popis

Prevedenie

Trieda izolácie II
Ultraúzky tvar schodíka
Napájací zdroj triedy 2
Univerzálny rozsah vstupného striedavého prúdu
Ochranné funkcie: skrat/preťaženie/prepätie/prehriatie
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15
Chladenie cirkulujúcim vzduchom
Nastaviteľné jednosmerné výstupné napätie
LED zobrazenie stavu
Vhodné pre automatizáciu budov a pripojenie domácich spotrebičov
Tento text bol preložený strojovo.

Rozsah dodávky

Napájací zdroj na DIN lištu
návod na použitie.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
