TRU COMPONENTS TC-YSD100S-2403830 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.83 A, 92 W, výstupy 1 x

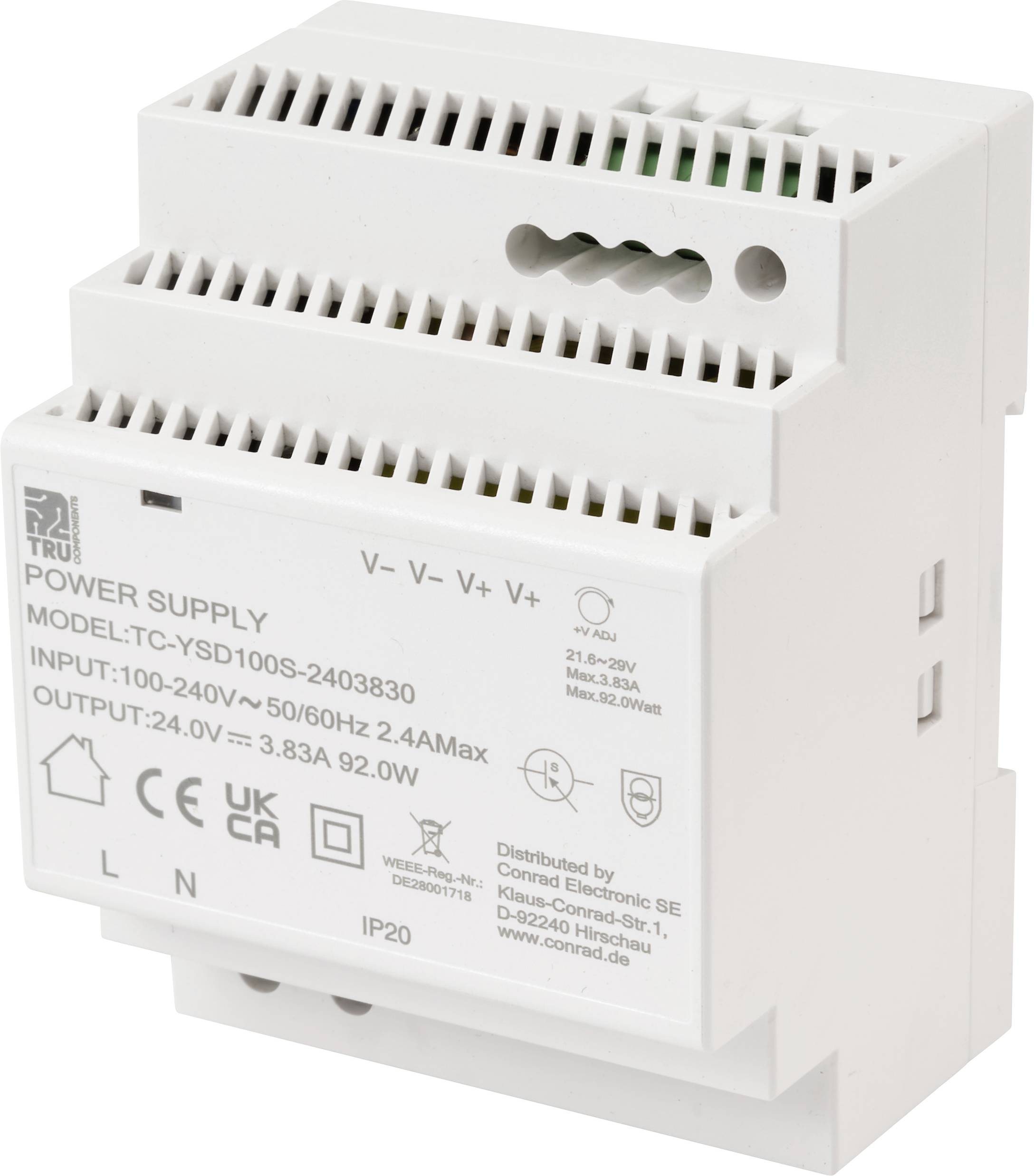

Napájací zdroj, model TC-YSD100S-2403830, vstup 100-240V, výstup 24V, 3,83A. Biele puzdro s technickými symbolmi a označeniami.

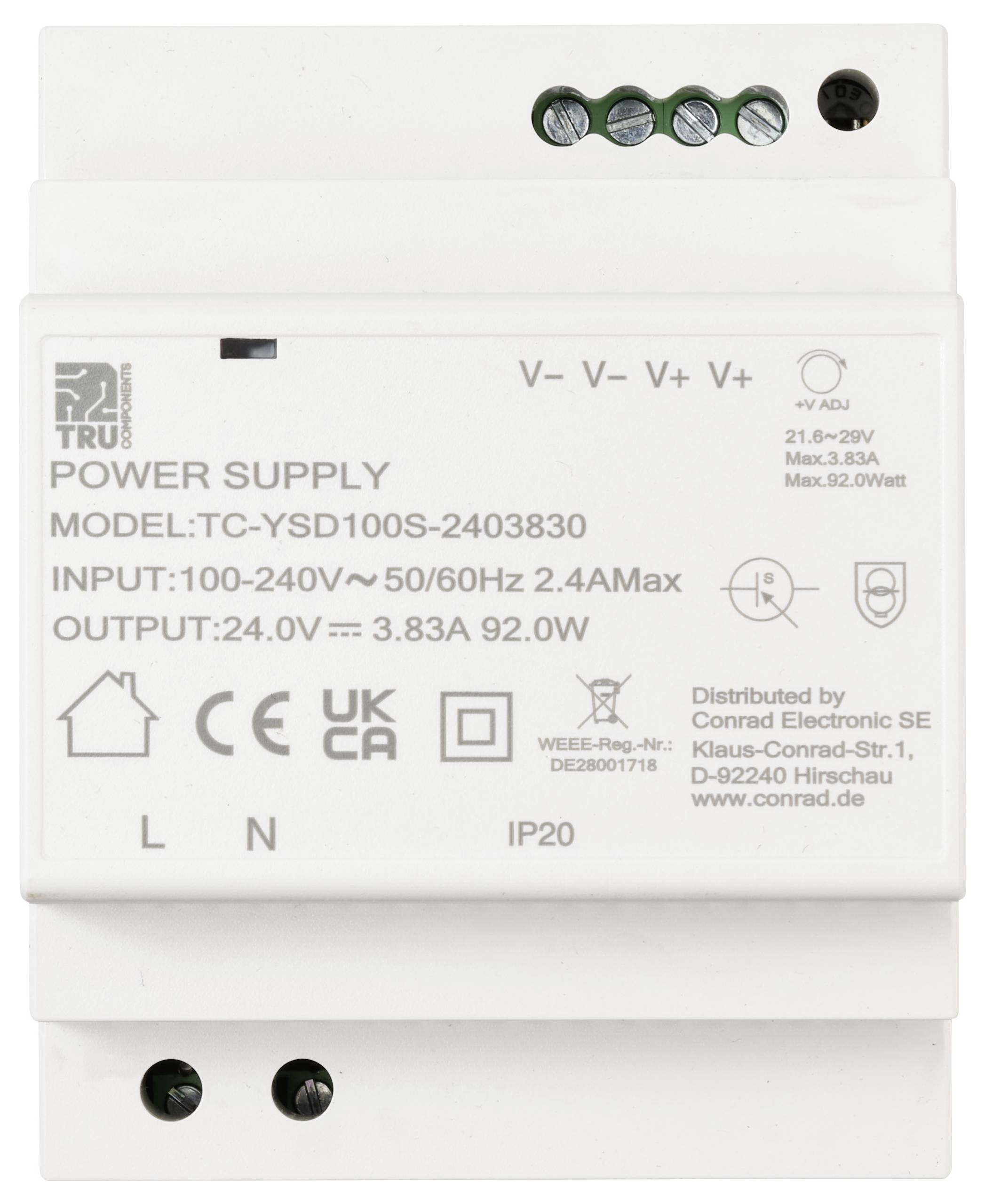

Elektronický napájací zdroj s modelom 'TC-YSD100S-2403830', vstup 100-240V, výstup 24,0V, maximálny prúd 3,83A, 92W.

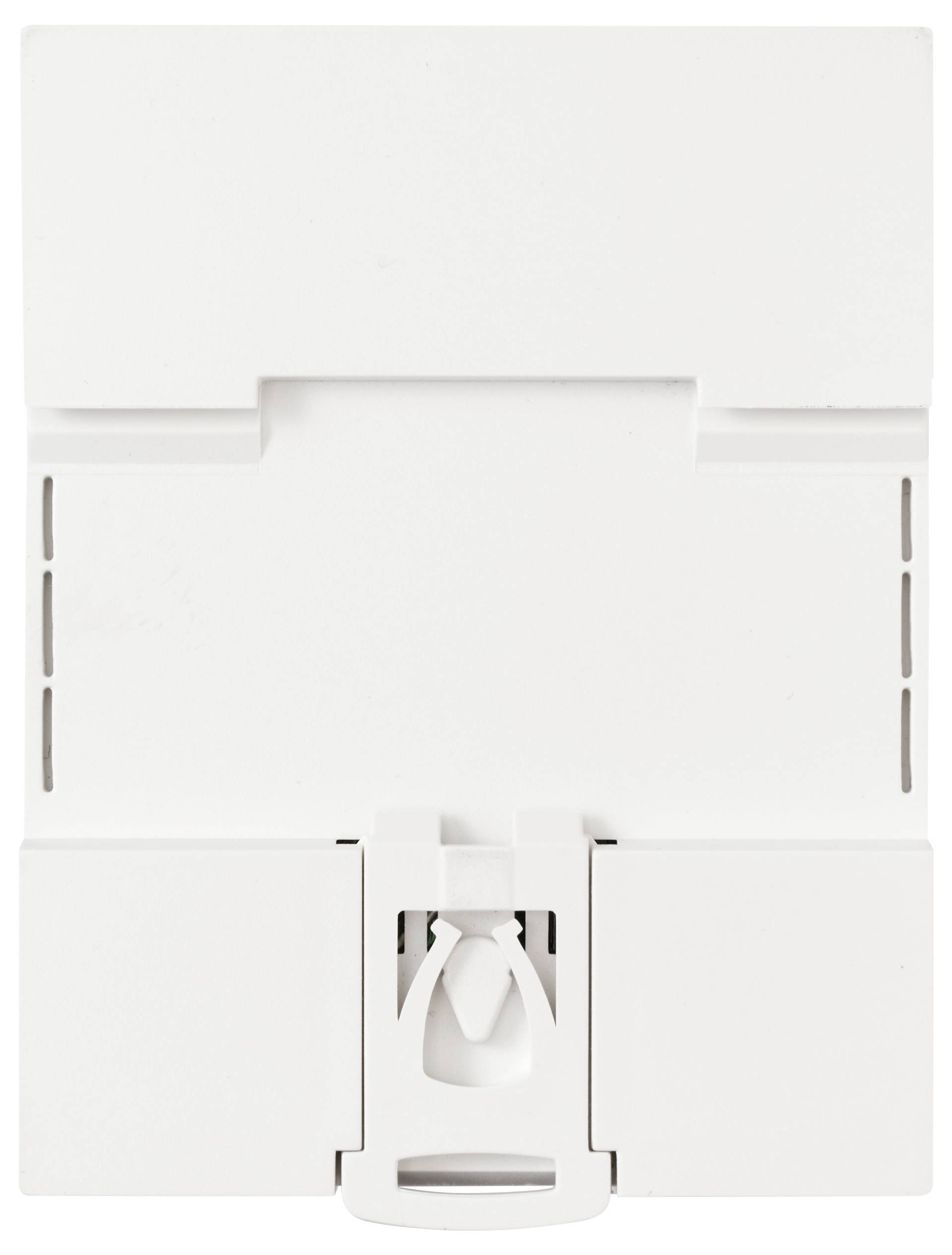

Biele elektronické zariadenie namontované na stene s predným panelom v tvare obdĺžnika a centrálnym kĺbom, pravdepodobne krytom alebo prístupovým panelom.

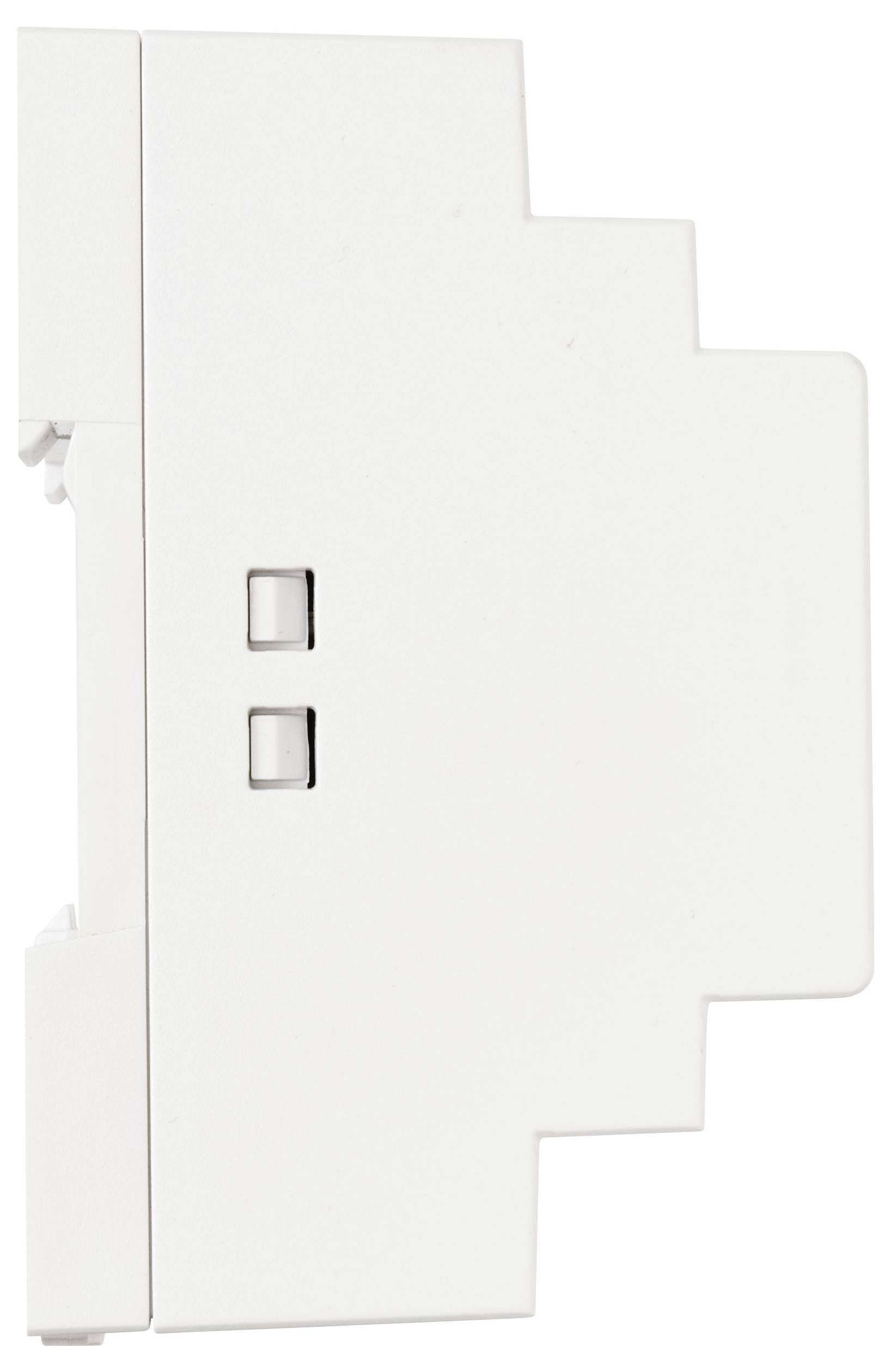

Biely modulárny prístroj s dvoma tlačidlami na boku, pravdepodobne elektrický modul alebo komponent obvodu, pohľad zboku.

Biela plastová napájacia jednotka označená "Model: T30VD1.050" so špecifikáciami napätia a certifikačnými logami, s viacerými vstupnými/výstupnými terminálmi.

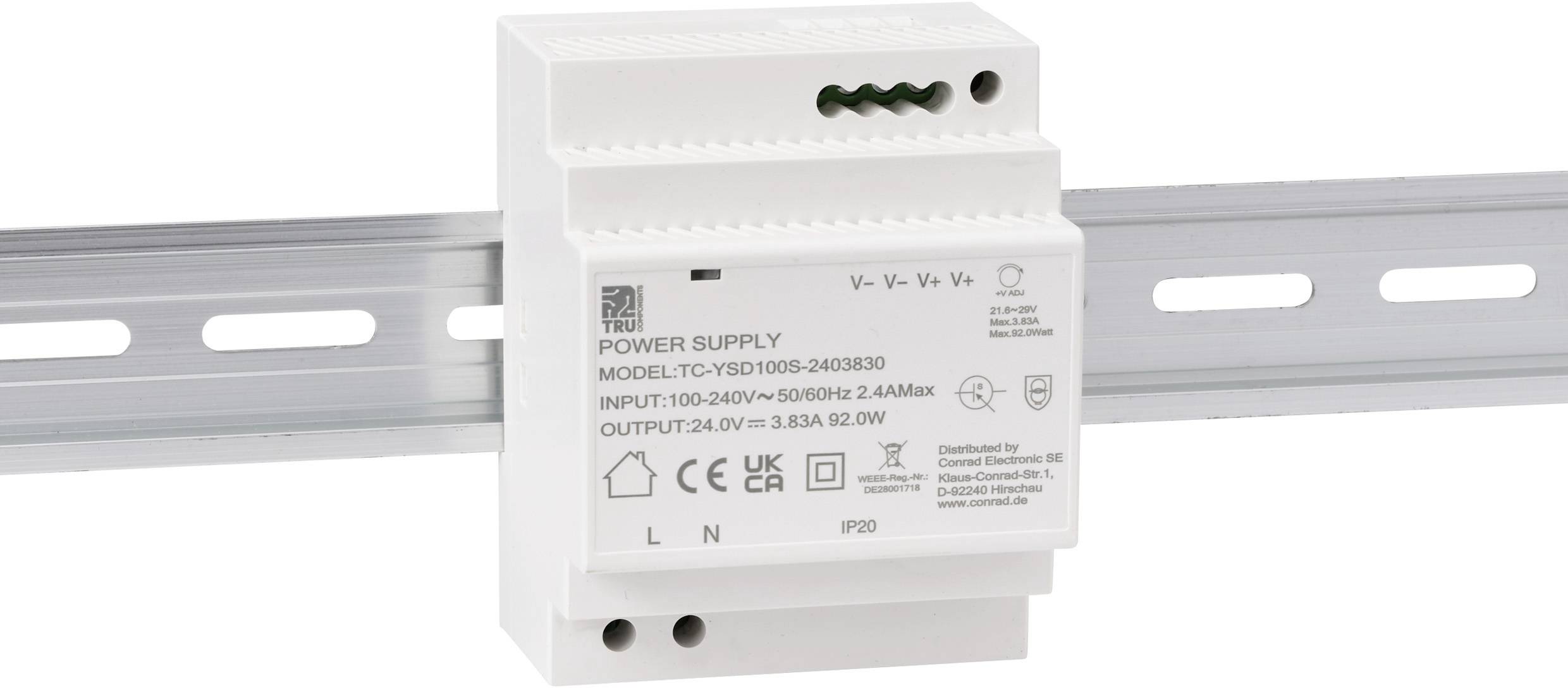

Biela napájacia jednotka namontovaná na kovovej lište, zobrazujúca vstupné a výstupné špecifikácie s rôznymi certifikáciami vyznačenými na jej povrchu.

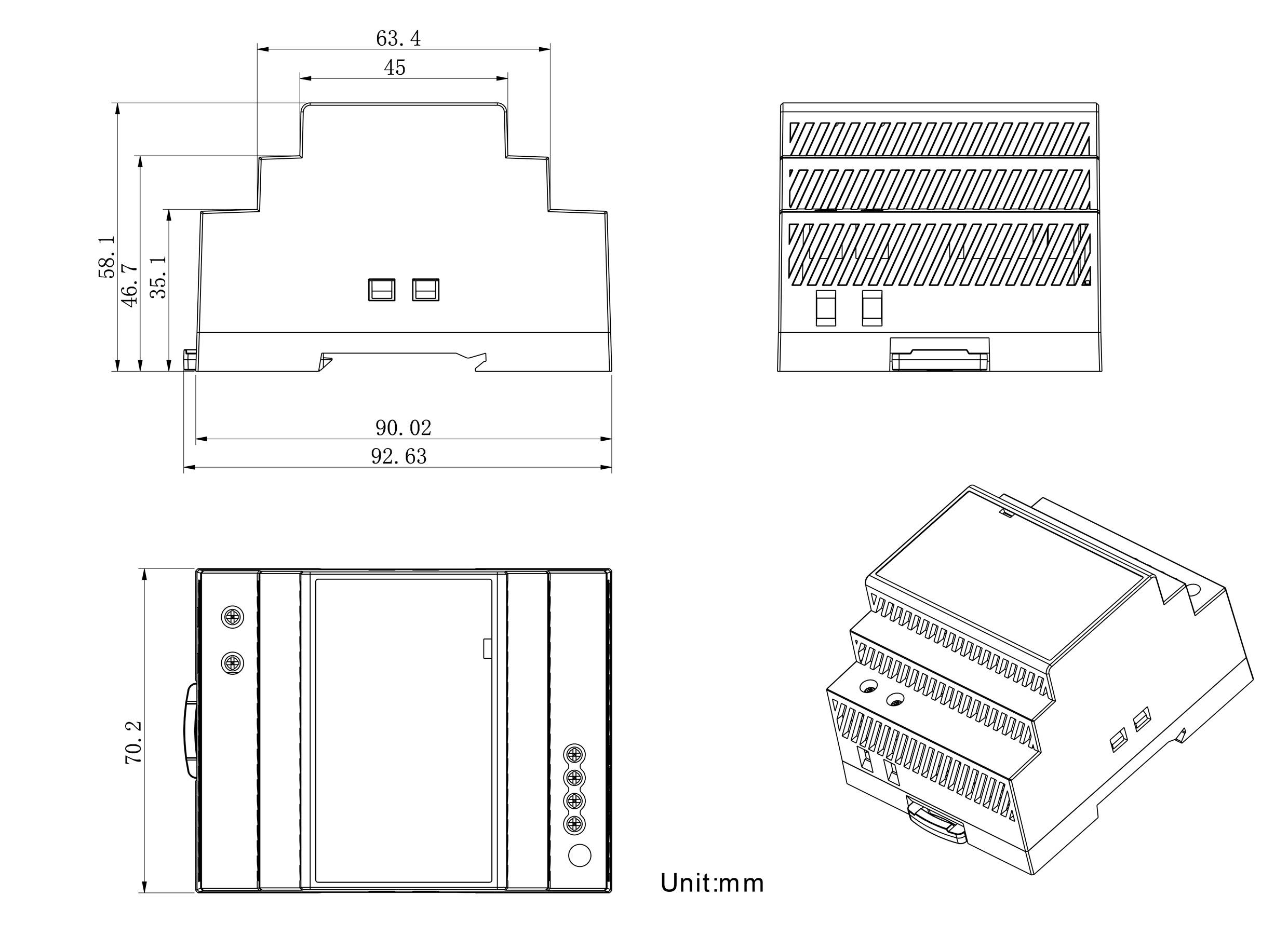

Technický výkres elektronického zariadenia s pohľadmi spredu, zboku a v perspektíve, zobrazujúci rozmery v milimetroch.

1/7

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

210 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (21,94 € / kus)

21,94 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

TC-YSD100S-2403830 sieťový zdroj na montážnu lištu (DIN lištu)

Rozsah vstupného napätia: 100 – 240 V/AC, 50/60 Hz
Výstupné napätie (max.): 24 V/DC
Výstupný prúd (max.): 3.83 A
Výkon: 92 W
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15

Technické parametre

Poistka: T3,15A/L250V
Maximálny počet pripojených produktov na istič: 16x typ C16, 32x typ D16
MTBF: min. 800 000 hodín, MIL-HDBK-217F (25 °C)
Pripojenie: DIN skrutkové svorky
I/P: 2-kolíkové a O/P: 4-kolíkové skrutkové DIN svorky
Nie. Výstupy: 1
Ochrana: vypnutím prevádzkového napätia, opätovným zapnutím pre obnovenie
Odolné striedavému napätiu: I/PO/P: 3 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC

Prevedenie: Tvar schodu

Menovité vstupné napätie: 100 - 240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 90 V/AC

Vstupné napätie: 100 – 240 V/AC, 50/60 Hz

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 3.83 A

Výstupný prúd (max.) - zaokrúhlený: 3.83 A

: 92 W

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Rozmer.: (d x š x v) 70.2 x 58.4 x 90 mm

Hmotnosť: 270 g

Výstupné napätie (max.): 25.5 V/DC

Výstupné napätie (min.): 24 V/DC

Číslo výrobcu: TC-13710888

Obsah: 1 ks

Šírka: 58.4 mm

V: 90 mm

Dĺžka: 70.2 mm

Typ: TC-YSD100S-2403830

Spotreba (Stand-By): 0.3 W

Účinnosť: 90 %

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3427722 TRU COMPONENTS TC-YSD100S-2403830 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.83 A, 92 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3427722 TRU COMPONENTS TC-YSD100S-2403830 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.83 A, 92 W, výstupy 1 x

Popis

Prevedenie

Trieda izolácie II
Ultraúzky tvar schodíka
Napájací zdroj triedy 2
Univerzálny rozsah vstupného striedavého prúdu
Ochranné funkcie: skrat/preťaženie/prepätie/prehriatie
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15
Chladenie cirkulujúcim vzduchom
Nastaviteľné jednosmerné výstupné napätie
LED zobrazenie stavu
Vhodné pre automatizáciu budov a pripojenie domácich spotrebičov
Tento text bol preložený strojovo.

Rozsah dodávky

Napájací zdroj na DIN lištu
návod na použitie.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
