TRU COMPONENTS TC-YSD150S-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 6.25 A, 150 W, výstupy 1 x

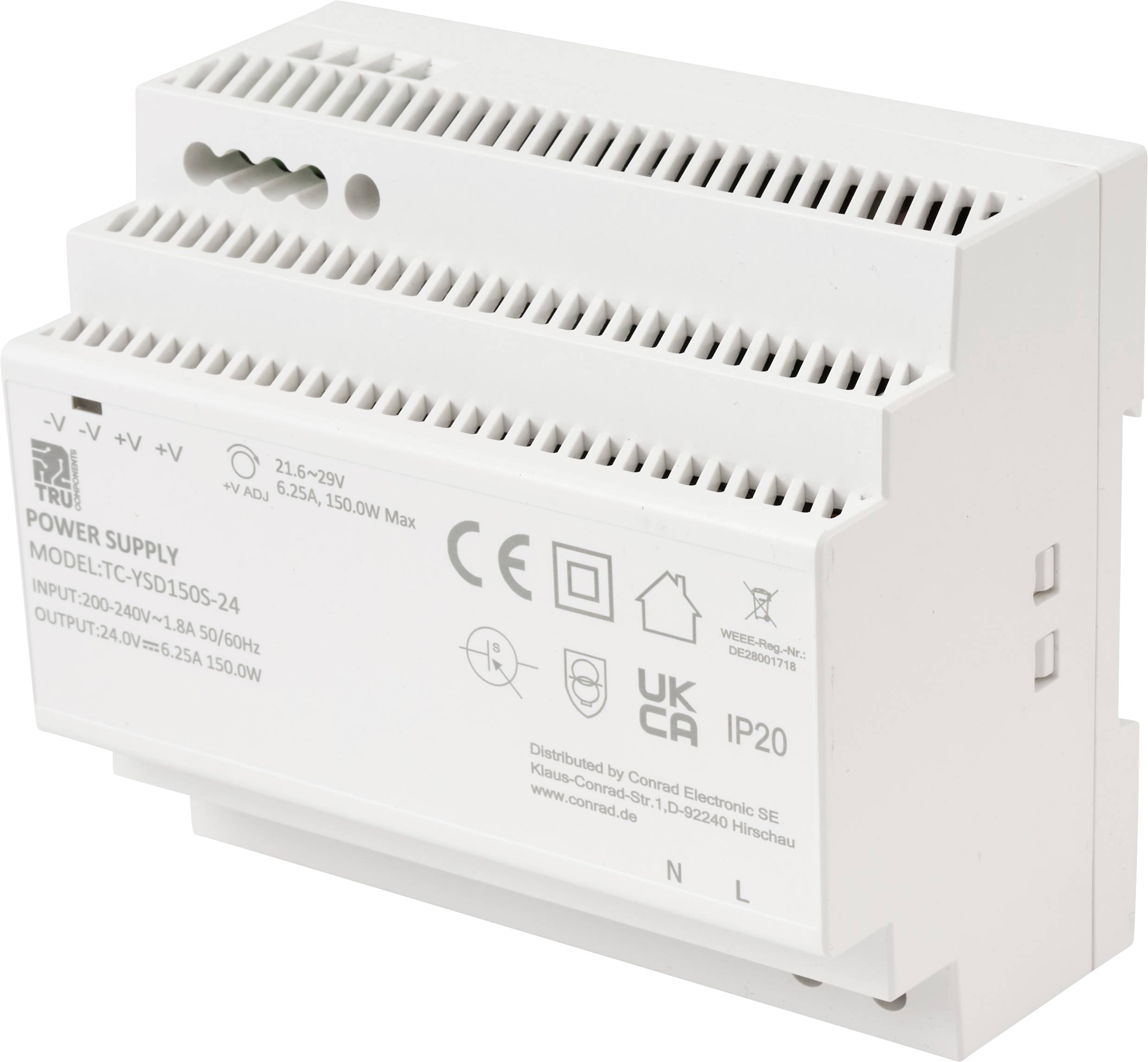

Biele elektronické zariadenie označené 'Power Supply Model TLYCBYDS150S-24', zobrazujúce rôzne elektrické parametre a certifikačné symboly.

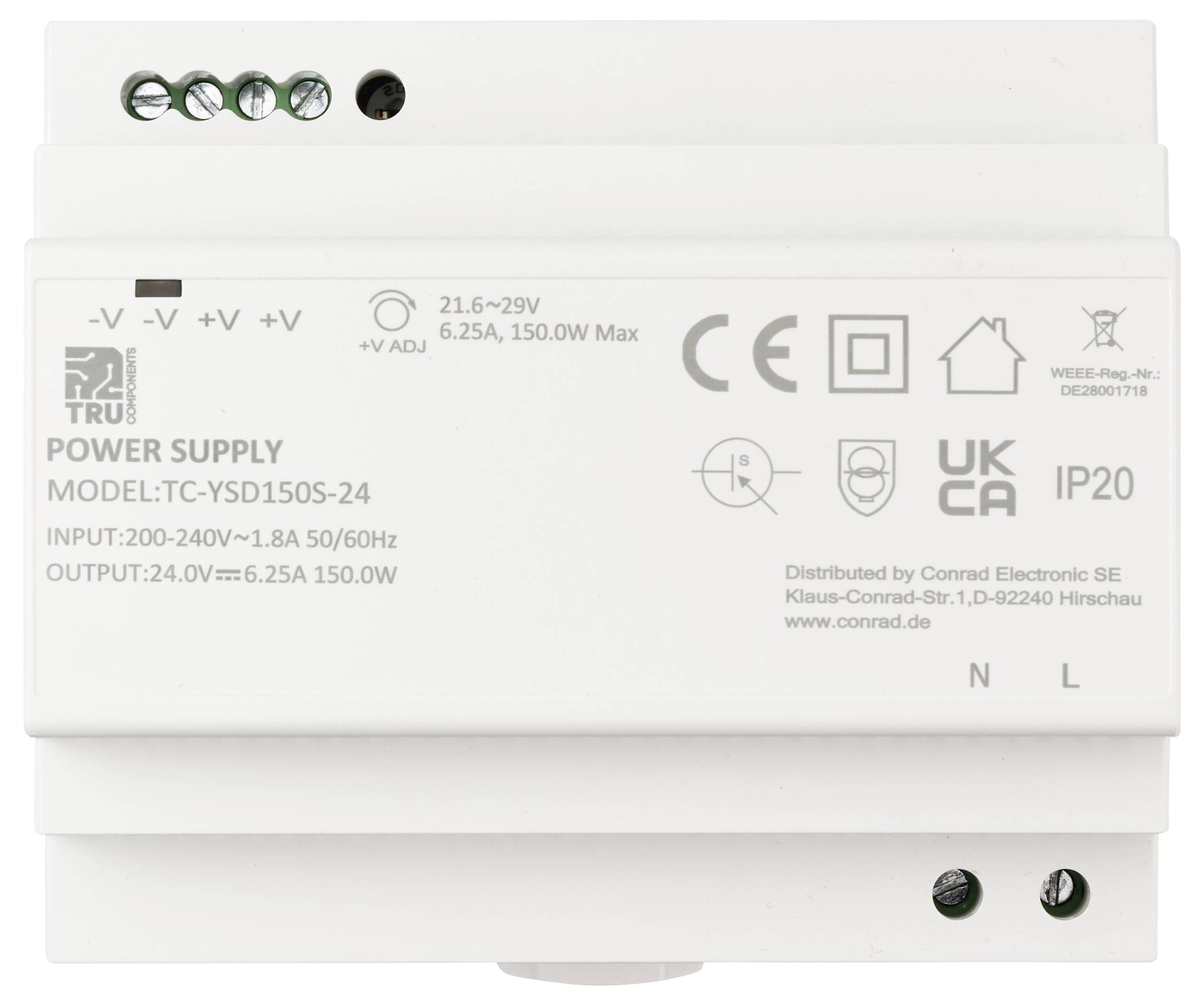

Čelný pohľad na biely napájací zdroj modelu TC-YSD15OS-24, zobrazujúci vstupné a výstupné špecifikácie, údaje výrobcu a certifikačné logá.

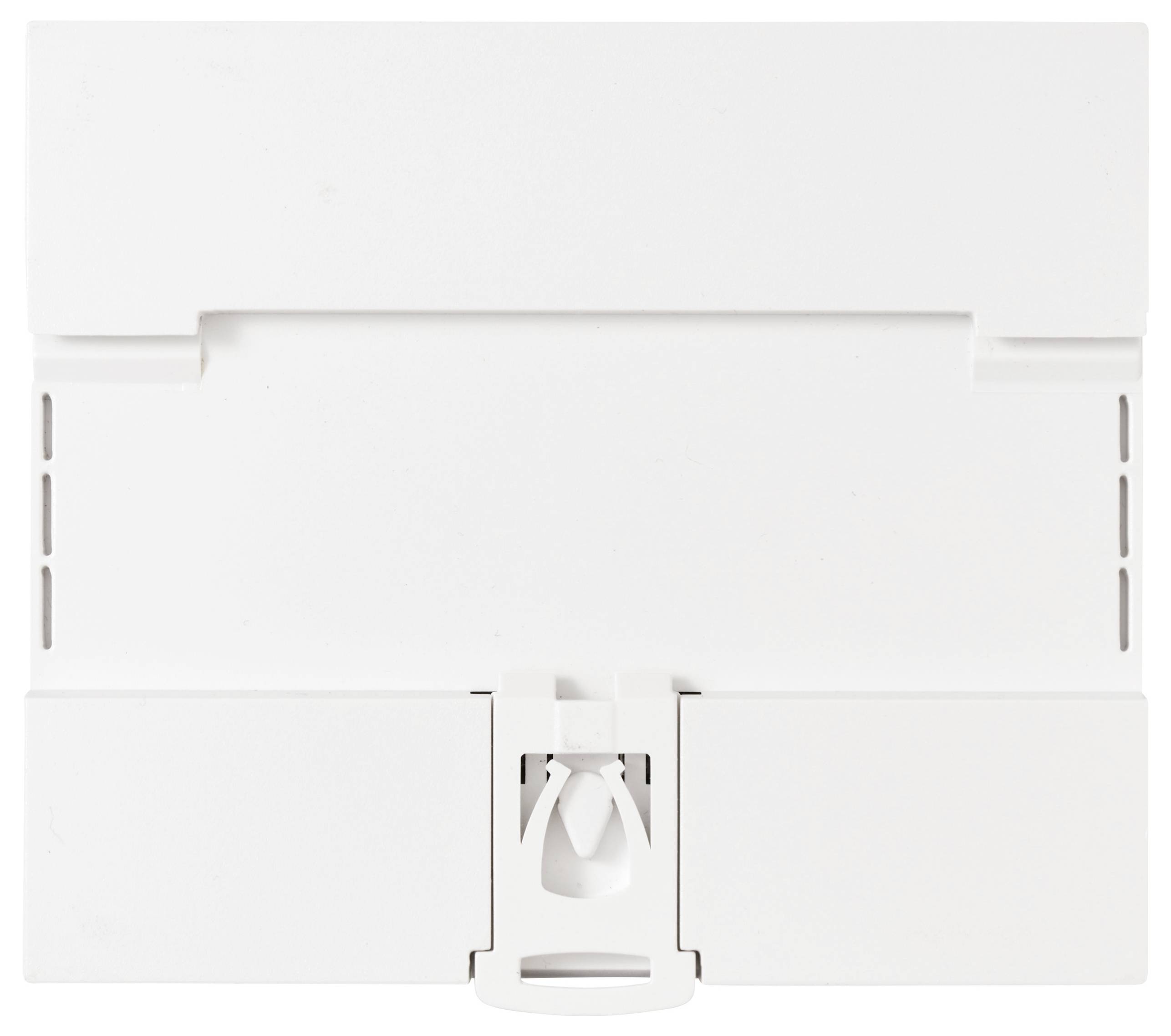

Jednoduchý biely obdĺžnikový predmet s jemným ohybom a západkou na spodnej časti, pravdepodobne úložný kontajner alebo súčasť väčšieho celku.

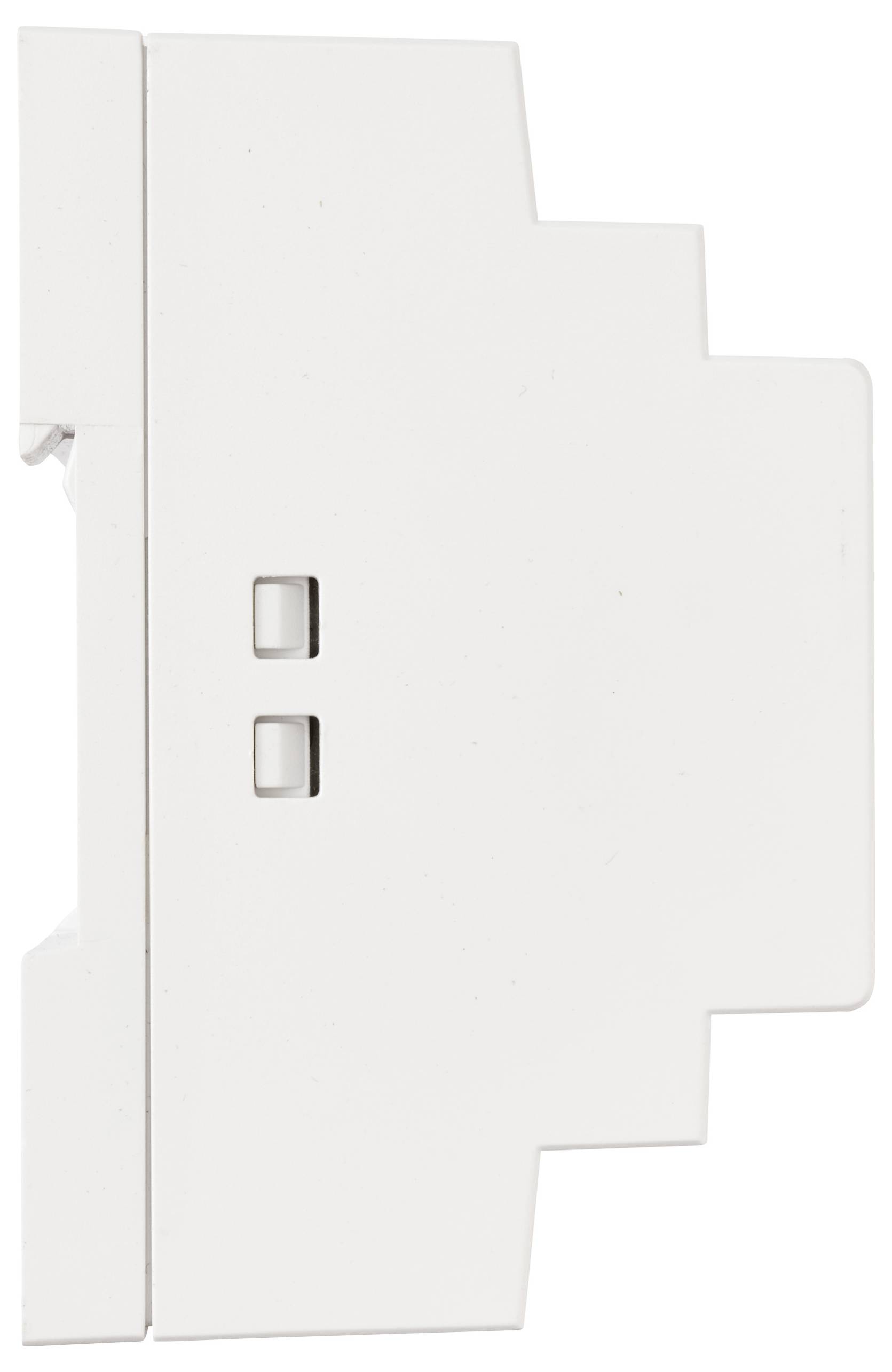

Pravouhlá biela elektrická súčiastka s dvoma malými štvorcovými výrezmi, pohľad z boku.

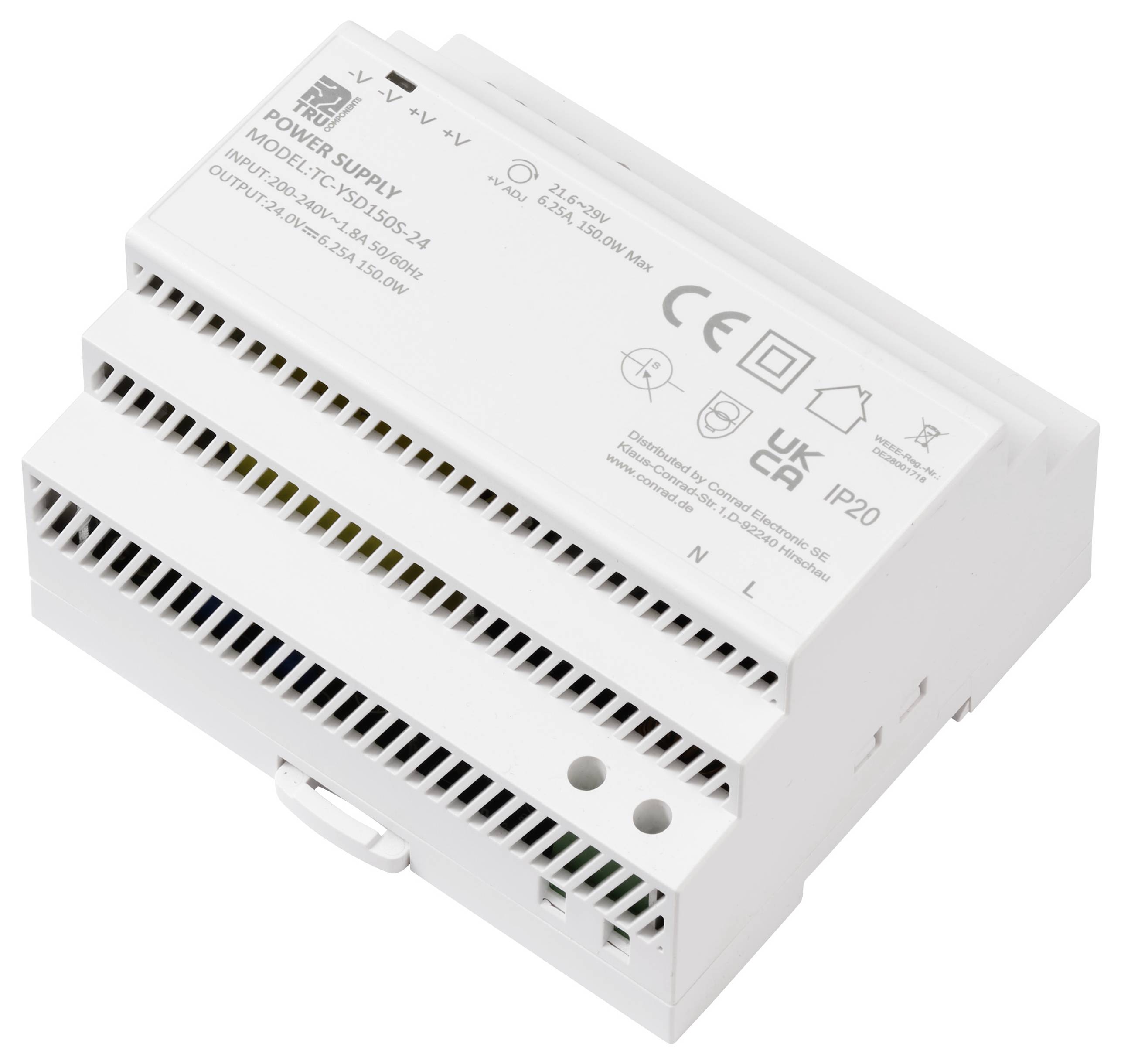

Detailný záber bieleho napájacieho zdroja, model LYCPS-150S-24, zobrazujúci bezpečnostné certifikačné logá a technické špecifikácie na jeho povrchu.

'Biely napájací zdroj označený Traco Power, model TLY 15DIN, vstup 230-240V, výstup 24V. Symboly označujú napäťové výstrahy.'

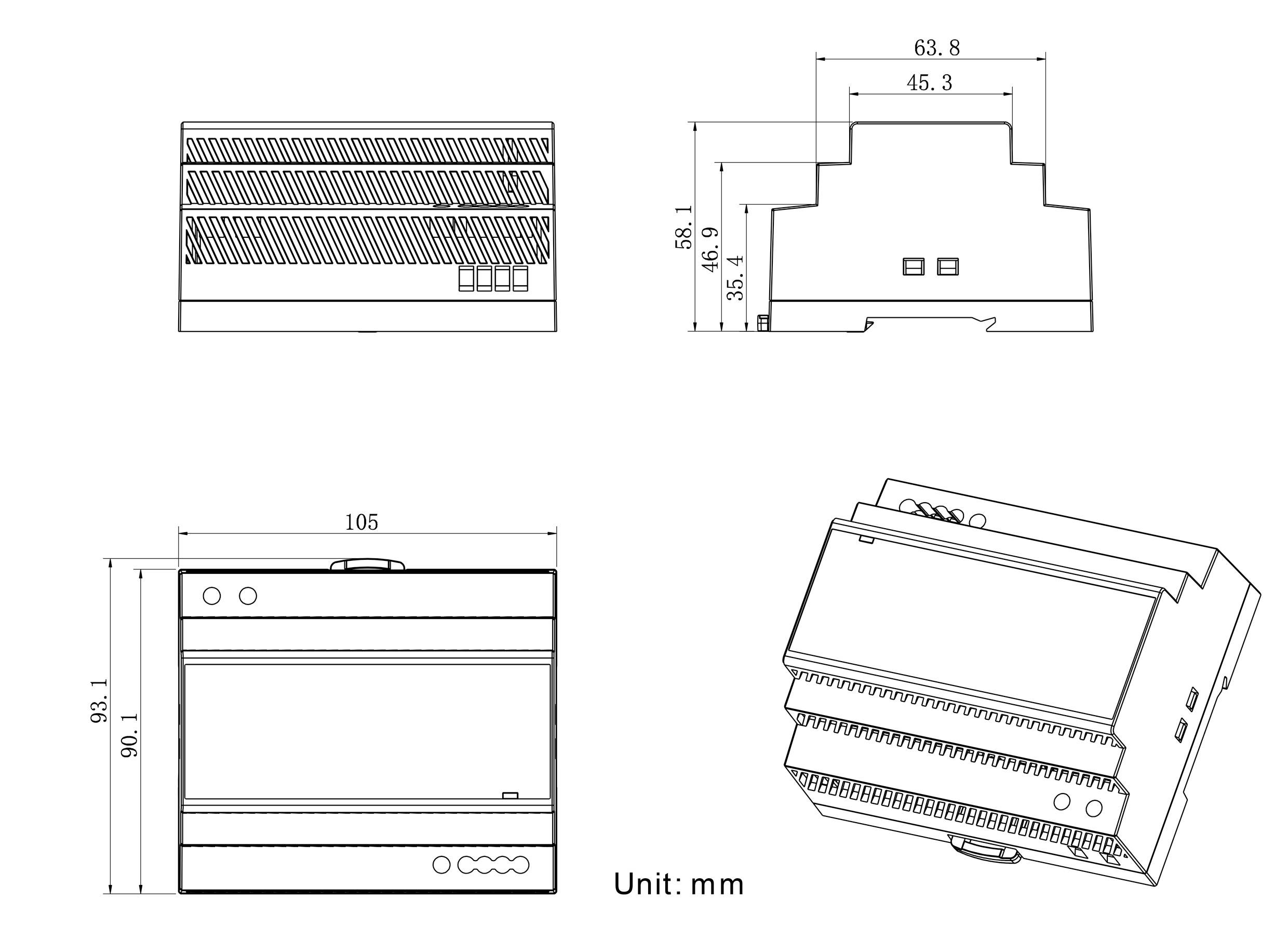

Technický výkres elektronického zariadenia s rozmermi v milimetroch, zobrazujúci predný, bočný a uhlový pohľad s detailnými rozmermi pre konštrukčnú špecifikáciu.

1/7

Datasheety: (PDF)

Doručenie: St 7. 10.

257 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (27,63 € / kus)

27,63 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

TC-YSD150S-24 sieťový zdroj na montážnu lištu (DIN lištu)

Rozsah vstupného napätia: 100 – 240 V/AC, 50/60 Hz
Výstupné napätie (max.): 24 V/DC
Výstupný prúd (max.): 6.25 A
Výkon: 150 W
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15

Technické parametre

Poistka: T5A/L250V
Maximálny počet pripojených produktov na istič: 11x typ C16, 22x typ D16
MTBF: min. 500 000 hodín, MIL-HDBK-217F (25 °C)
Pripojenie: DIN skrutkové svorky
I/P: 2-kolíkové a O/P: 4-kolíkové skrutkové DIN svorky
Nie. Výstupy: 1
Ochrana: vypnutím prevádzkového napätia, opätovným zapnutím pre obnovenie
Odolné striedavému napätiu: I/PO/P: 3 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC

Prevedenie: Tvar schodu

Menovité vstupné napätie: 100 - 240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 90 V/AC

Vstupné napätie: 100 – 240 V/AC, 50/60 Hz

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 6.25 A

Výstupný prúd (max.) - zaokrúhlený: 6.25 A

: 150 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: skrutková svorka

Rozmer.: (d x š x v) 105 x 58.4 x 90 mm

Hmotnosť: 353 g

Výstupné napätie (max.): 29 V/DC

Výstupné napätie (min.): 21.6 V/DC

Číslo výrobcu: TC-13710896

Obsah: 1 ks

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 58.4 mm

V: 90 mm

Dĺžka: 105 mm

Typ: TC-YSD150S-24

Spotreba (Stand-By): 0.3 W

Účinnosť: 90.5 %

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3427724 TRU COMPONENTS TC-YSD150S-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 6.25 A, 150 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3427724 TRU COMPONENTS TC-YSD150S-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 6.25 A, 150 W, výstupy 1 x

Popis

Prevedenie

Trieda izolácie II
Ultraúzky tvar schodíka
Napájací zdroj triedy 2
Univerzálny rozsah vstupného striedavého prúdu
Ochranné funkcie: skrat/preťaženie/prepätie/prehriatie
Možno namontovať na DIN lištu TS-35/7,5 alebo TS-35/15
Chladenie cirkulujúcim vzduchom
Nastaviteľné jednosmerné výstupné napätie
LED zobrazenie stavu
Vhodné pre automatizáciu budov a pripojenie domácich spotrebičov
Tento text bol preložený strojovo.

Rozsah dodávky

Napájací zdroj na DIN lištu
návod na použitie.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
