TRU COMPONENTS TC-YSDN75-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.2 A, 76.8 W, výstupy 1 x

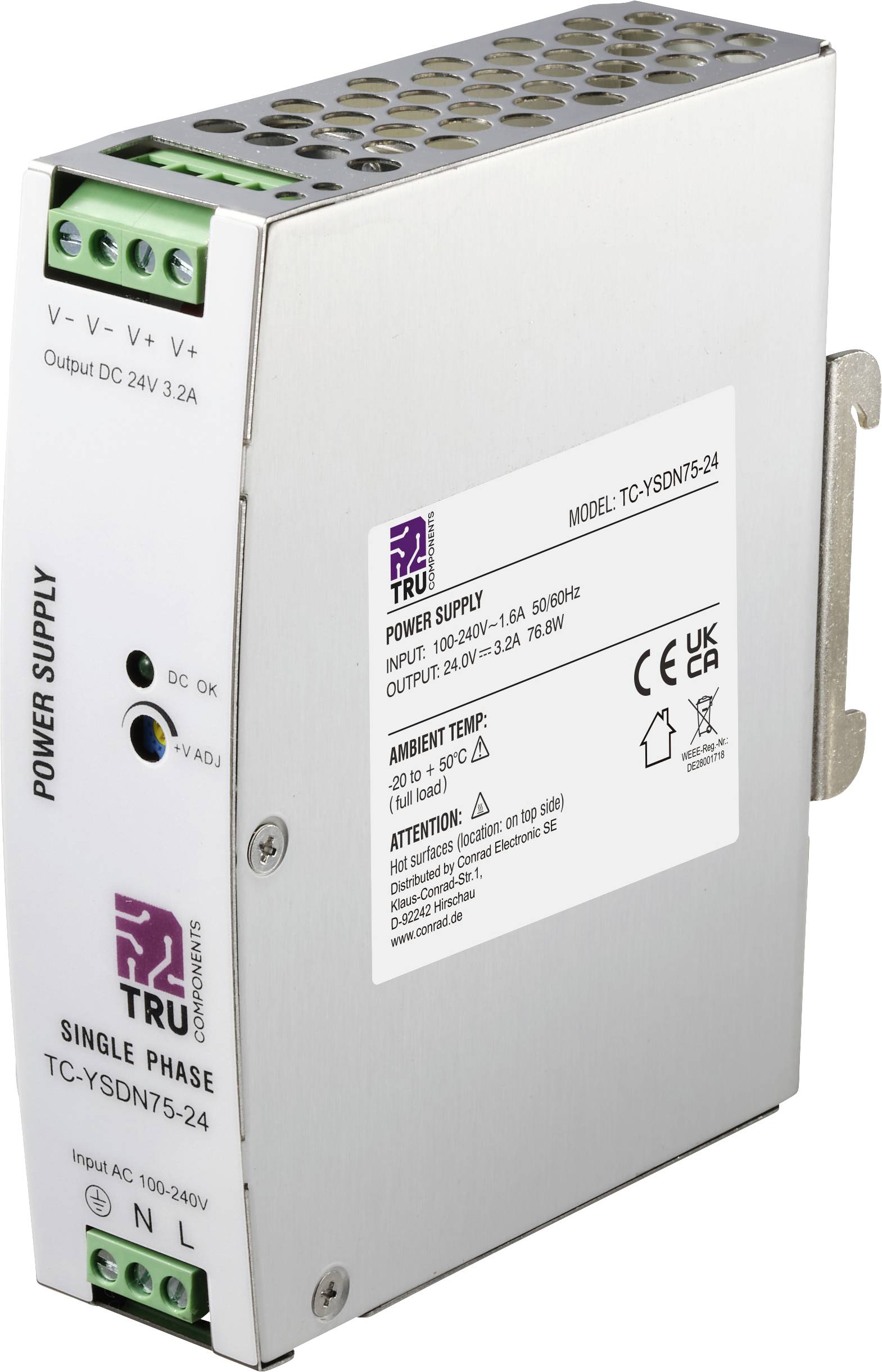

Jednotka napájacieho zdroja na DIN-lištu so zelenými svorkovnicami a označeným predným panelom, zobrazená v bočnom pohľade pre priemyselné elektrické použitie.

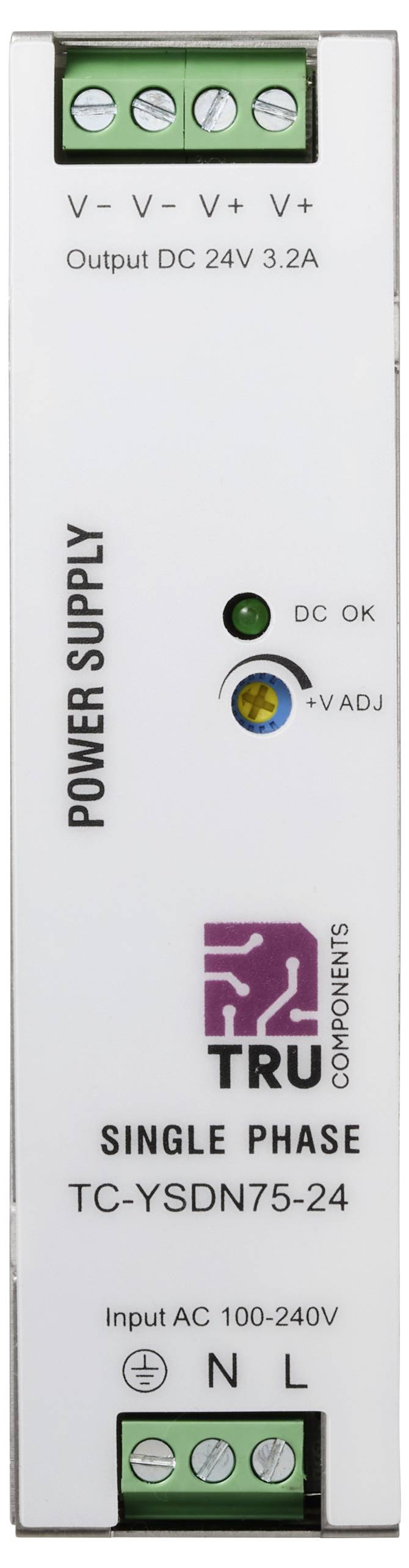

'TRU Components Jednostupňový napájací zdroj TC-YSDN75-24, vstup AC 100-240V, výstup DC 24V 3.2A, s indikátormi DC OK a V ADJ.'

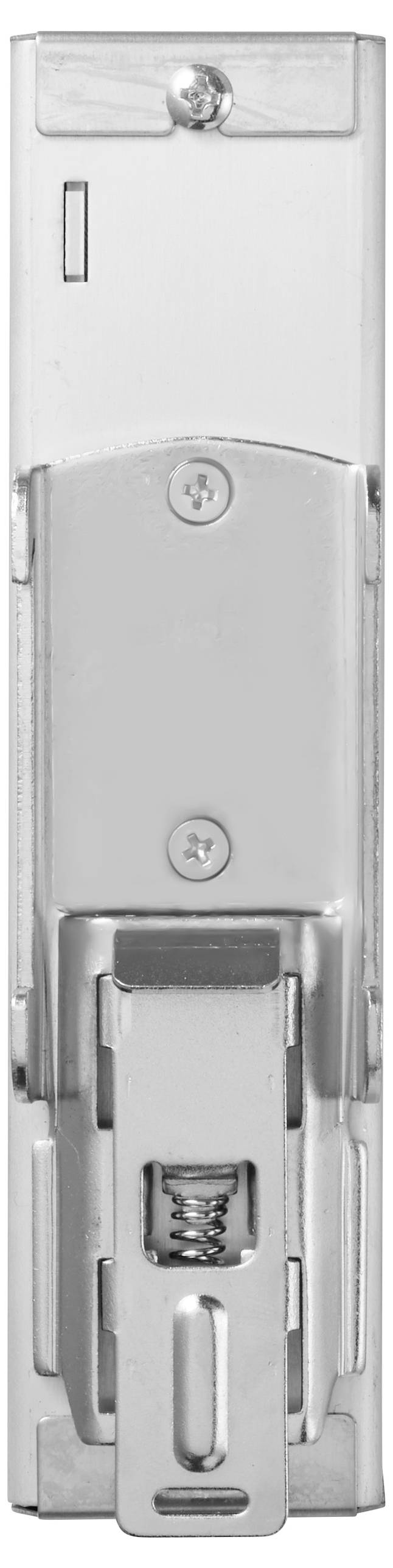

Moderný, vertikálny kovový pántový záves so viditeľnými skrutkami a obdĺžnikovým podstavcom, ktorý sa bežne používa na dvierka skriniek.

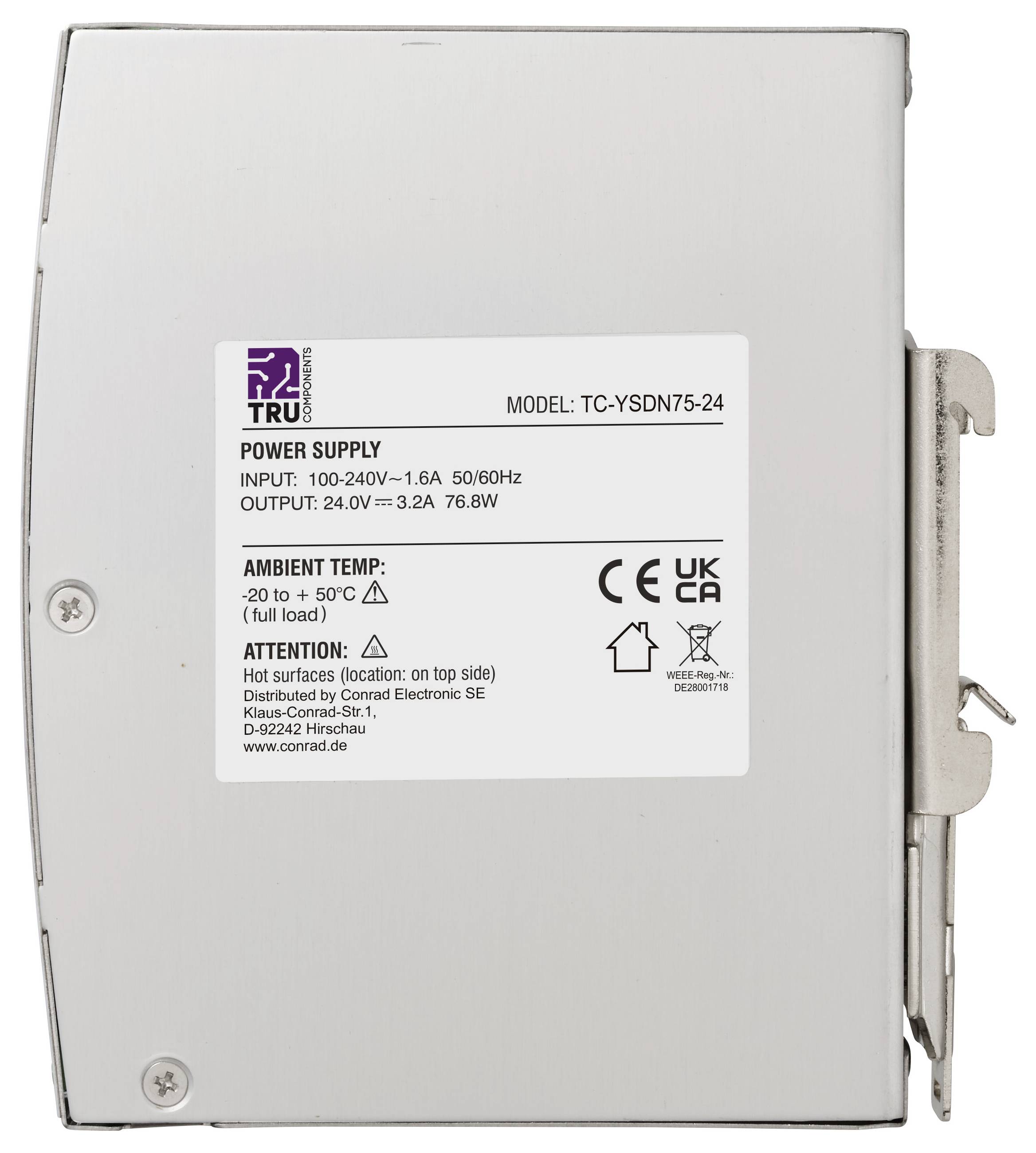

Strieborný kovový zdroj napájania s štítkom zobrazujúcim model TC-YSDN75-24, vstup 100-240V a výstup 24,0V 3,2A, 76,8W.

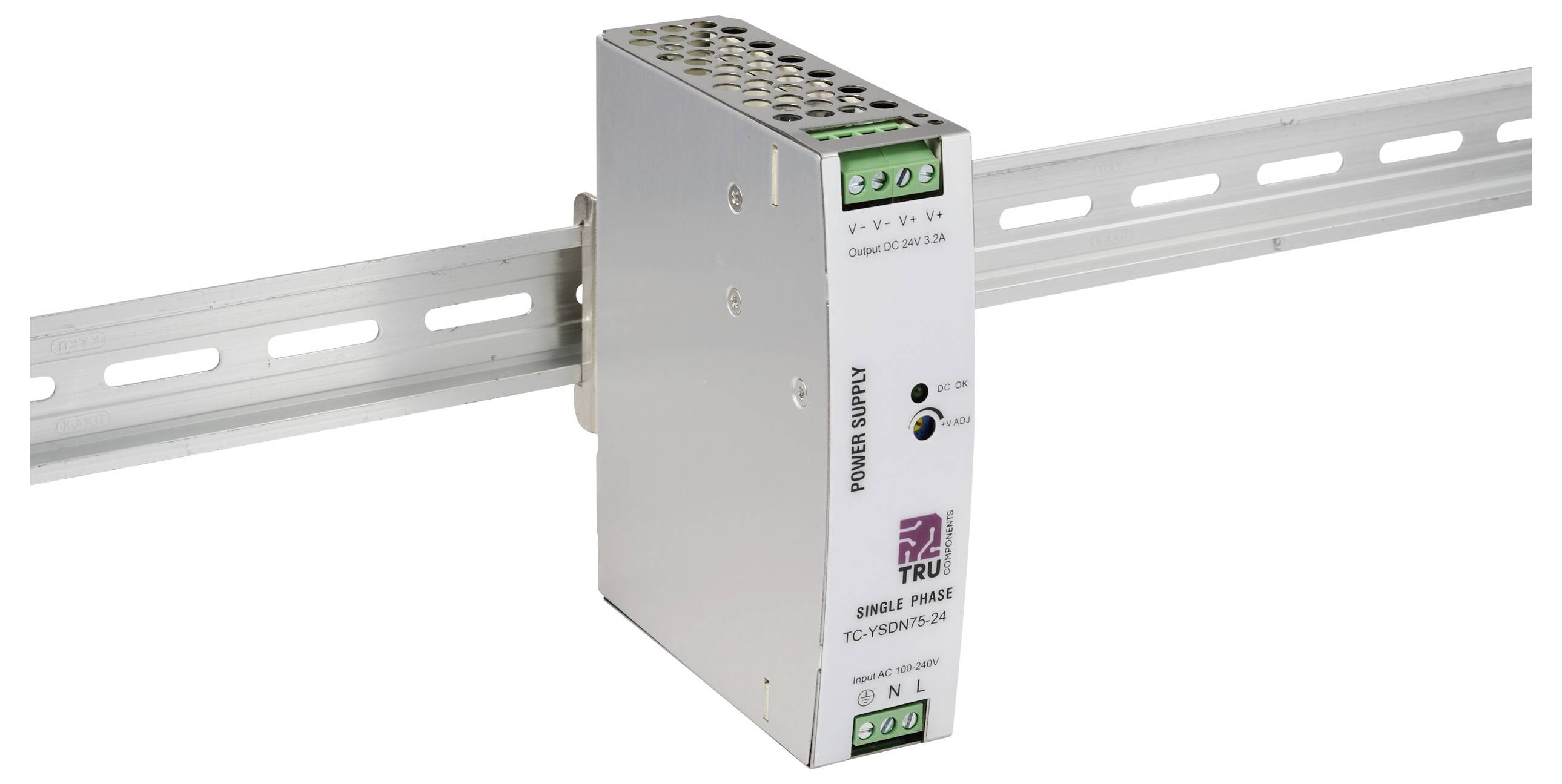

Napájací zdroj namontovaný na DIN lište. Jednotka je označená ako 'Jednofázová' a 'TDK-Lambda'. Má svorkovnice v hornej a spodnej časti.

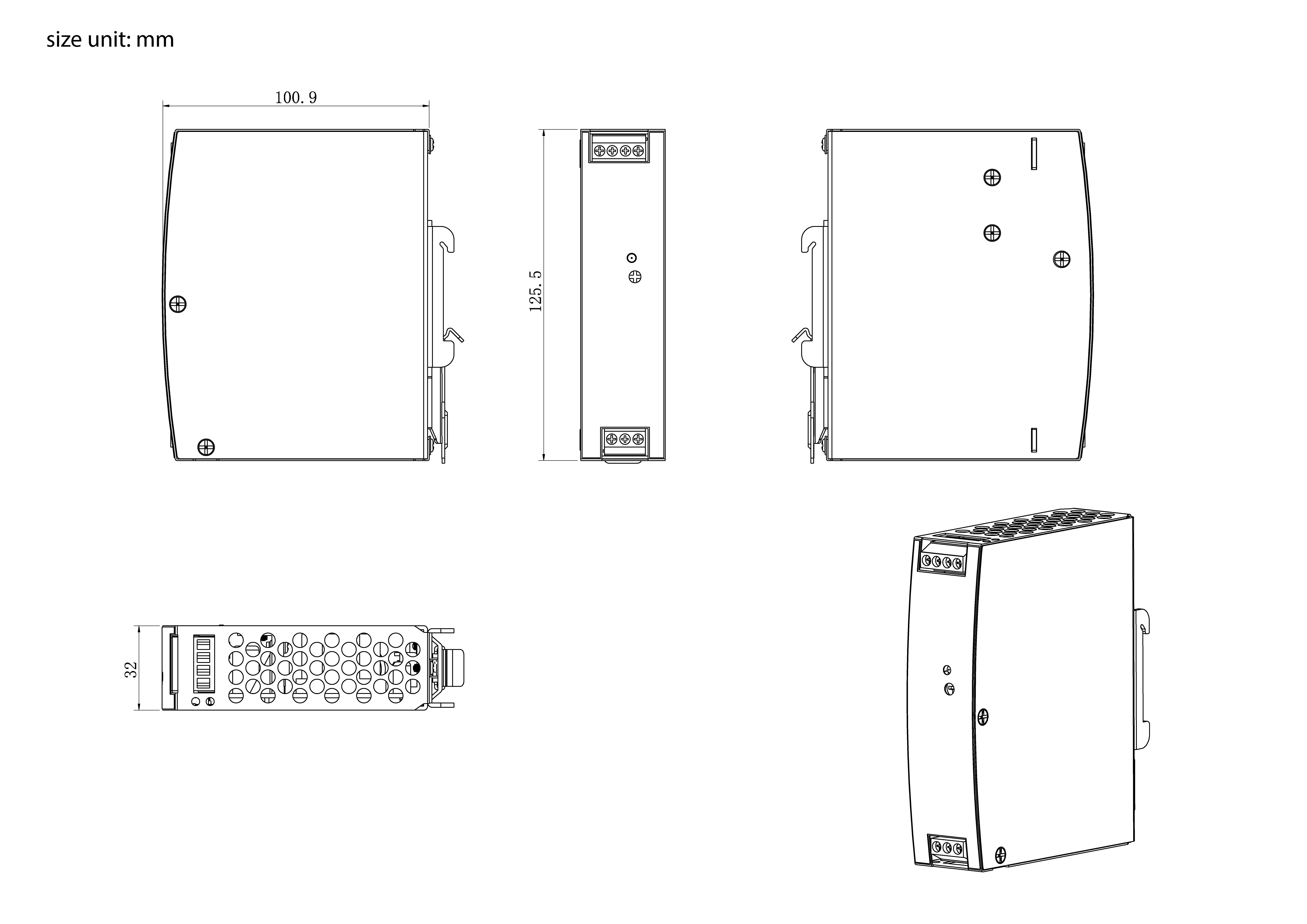

Technický výkres elektronického zariadenia s rozmermi: 100,9 mm šírka, 98,5 mm výška a 32 mm hĺbka; zobrazuje pohľady spredu, zboku a zhora.

1/6

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 5. 10.

472 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (21,13 € / kus)

21,13 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

sieťový zdroj na montážnu lištu (DIN lištu) 24 V/DC 3.2 A 76.8 W

Rozsah vstupného napätia: 90 – 264 V striedavého prúdu alebo 127 – 370 V jednosmerného prúdu
Výstupné napätie (max.): 24 V/DC
Výstupný prúd (max.): 3.2 A
Výkon: 76.8 W
Možno namontovať na DIN lišty TS-35/7,5 alebo TS-35/15

Technické parametre

MTBF: min. 450 000 hodín. MIL-HDBK-217F (25 °C)
Pripojenie: DIN skrutkové svorky
I/P: 3-pólové a O/P: 4-pólové skrutkové DIN svorky
Nie. Východy: 1
Ochrana prostredníctvom: Vypnutia prevádzkového napätia, jeho opätovného zapnutia pre obnovenie napájania
Odolné striedavému napätiu: I/PO/P: 3 kV AC, I/P-FG: 2 kV AC, O/P-FG: 0,5 kV AC

Prevedenie: Štandardný typ

Menovité vstupné napätie: 100 - 240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Vstupné napätie: 90 – 264 V striedavého prúdu alebo 127 – 370 V jednosmerného prúdu

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 3.2 A

Výstupný prúd (max.) - zaokrúhlený: 3.2 A

: 76.8 W

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Rozmer.: (d x š x v) 100.5 x 32 x 125 mm

Hmotnosť: 510 g

Výstupné napätie (max.): 28 V/DC

Výstupné napätie (min.): 24 V/DC

Prevádzková teplota (max.): 70 °C

Prevádzková teplota (min.): -20 °C

Číslo výrobcu: TC-13807980

Obsah: 1 ks

Šírka: 32 mm

V: 125 mm

Dĺžka: 100.5 mm

Typ: TC-YSDN75-24

Účinnosť: 88 %

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3451995 TRU COMPONENTS TC-YSDN75-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.2 A, 76.8 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3451995 TRU COMPONENTS TC-YSDN75-24 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 3.2 A, 76.8 W, výstupy 1 x

Popis

Prevedenie

Univerzálny rozsah vstupného striedavého prúdu
Nastaviteľné jednosmerné výstupné napätie
Ochranné funkcie: Skrat/Preťaženie/Prepätie/Prehriatie
Chladenie cirkulujúcim vzduchom
Tento text bol preložený strojovo.

Rozsah dodávky

Napájací zdroj na DIN lištu
návod na použitie.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
