TRU COMPONENTS W78-ADJ napäťový regulátor - DC / DC spínací regulátor Modul pozitívne nastaviteľný 1 A

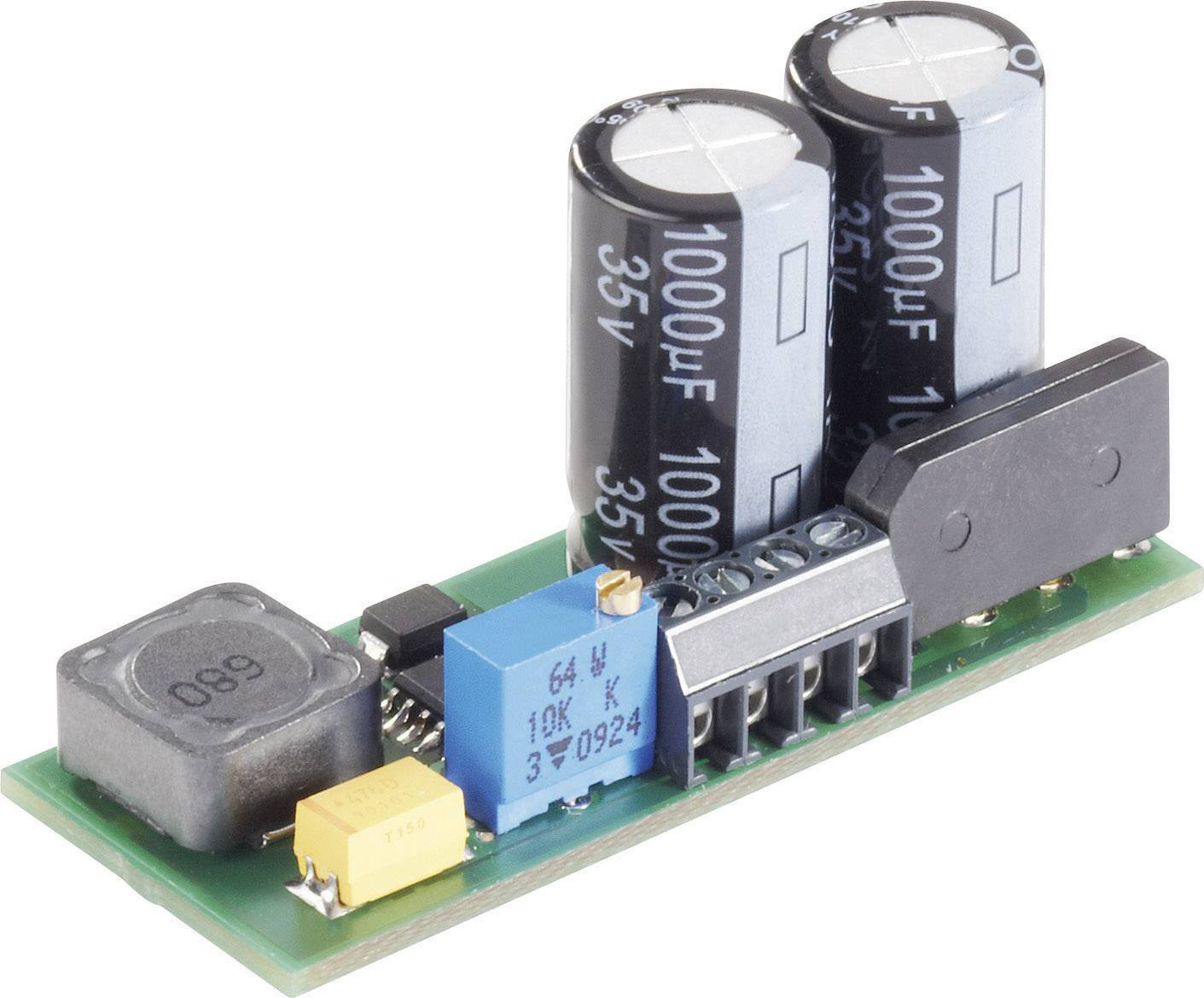

Elektronický modul s dvoma veľkými kondenzátormi, cievkou, modrým potenciometrom a ďalšími elektrickými súčiastkami.

Kategória výrobku

napäťový regulátor - DC / DC spínací regulátor

Typ puzdra

Modul

Typ výstupu

nastaviteľný

Výstupné napätie (min.)

3 V/DC

Výstup prúdu

1 A

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

208 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (17,07 € / kus)

17,07 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Nastaviteľný spínaný regulátor W78-ADJ

Široký rozsah vstupného napätia
Vstup striedavého a jednosmerného prúdu
Mäkký štart

Dodatočné informácie:

Technické parametre

Typ: W78-ADJ

Kategória výrobku: napäťový regulátor - DC / DC spínací regulátor

Typ puzdra: Modul

Výrobca: TRU COMPONENTS

Výrobca: CON

Predvolená konfigurácia: pozitívne

Typ výstupu: nastaviteľný

Vstupné napätie (max.): 24.75 V/AC
35 V/DC

Výstupné napätie (min.): 3 V/DC

Výstup prúdu: 1 A

Funkcia: znižujúce

Počet výstupov: 1

Vstupné napätie (min.): 6.5 V/AC
6.9 V/DC

Výstupné napätie (max.): 13 V/DC

Prepínacie frekvencie (min.): 600 kHz

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +105 °C

Spôsob montáže: púzdro

Na stiahnutie

Datasheet

Datasheet 1566636 TRU COMPONENTS W78-ADJ napäťový regulátor - DC / DC spínací regulátor Modul pozitívne nastaviteľný 1 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1566636 TRU COMPONENTS W78-ADJ napäťový regulátor - DC / DC spínací regulátor Modul pozitívne nastaviteľný 1 A

Popis

Nastaviteľný menič "STEP-DOWN" W78-ADJ je šikovným riešením, keď sú flexibilita, účinnosť a bezpečnosť prvoradé. Výstupné napätie si môžete ľubovoľne zvoliť v rozsahu od 3,3 V do 12 V/DC. Na to je potrebné len mierne vyššie vstupné napätie. Výhoda spínaného regulátora z hľadiska stratového výkonu v porovnaní so štandardnými lineárnymi regulátormi (napr. 78xx alebo LM 317) je zrejmá pri vysokom vstupnom napätí. Nie sú potrebné žiadne externé komponenty, chladiče ani základné zaťaženie. Spínaný regulátor je možné prevádzkovať s jednosmerným alebo striedavým napätím. Má interný mäkký štart, povinnú ochranu proti prehriatiu a je chránený proti skratom na výstupnej strane.

Tento text bol preložený strojovo.
