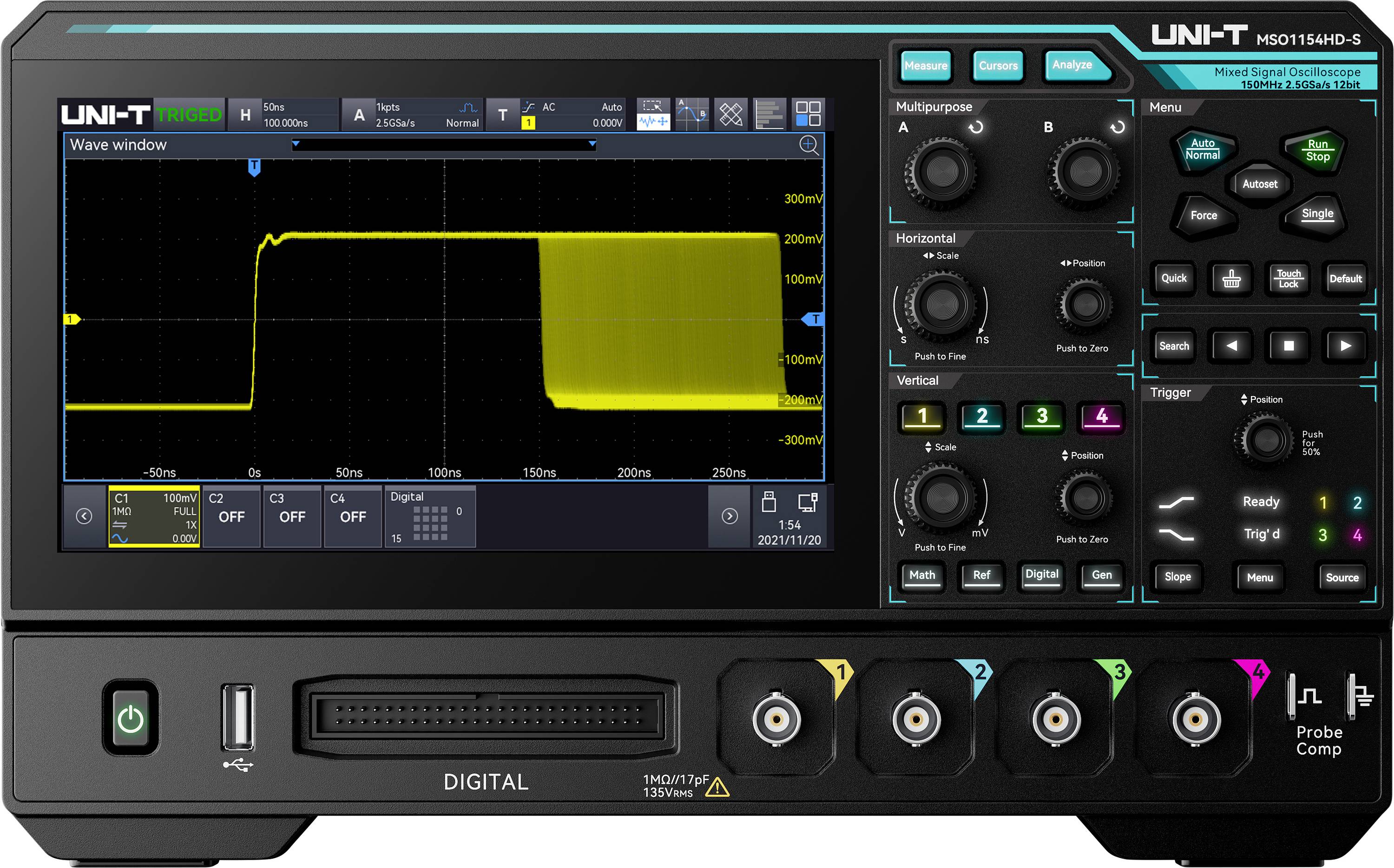

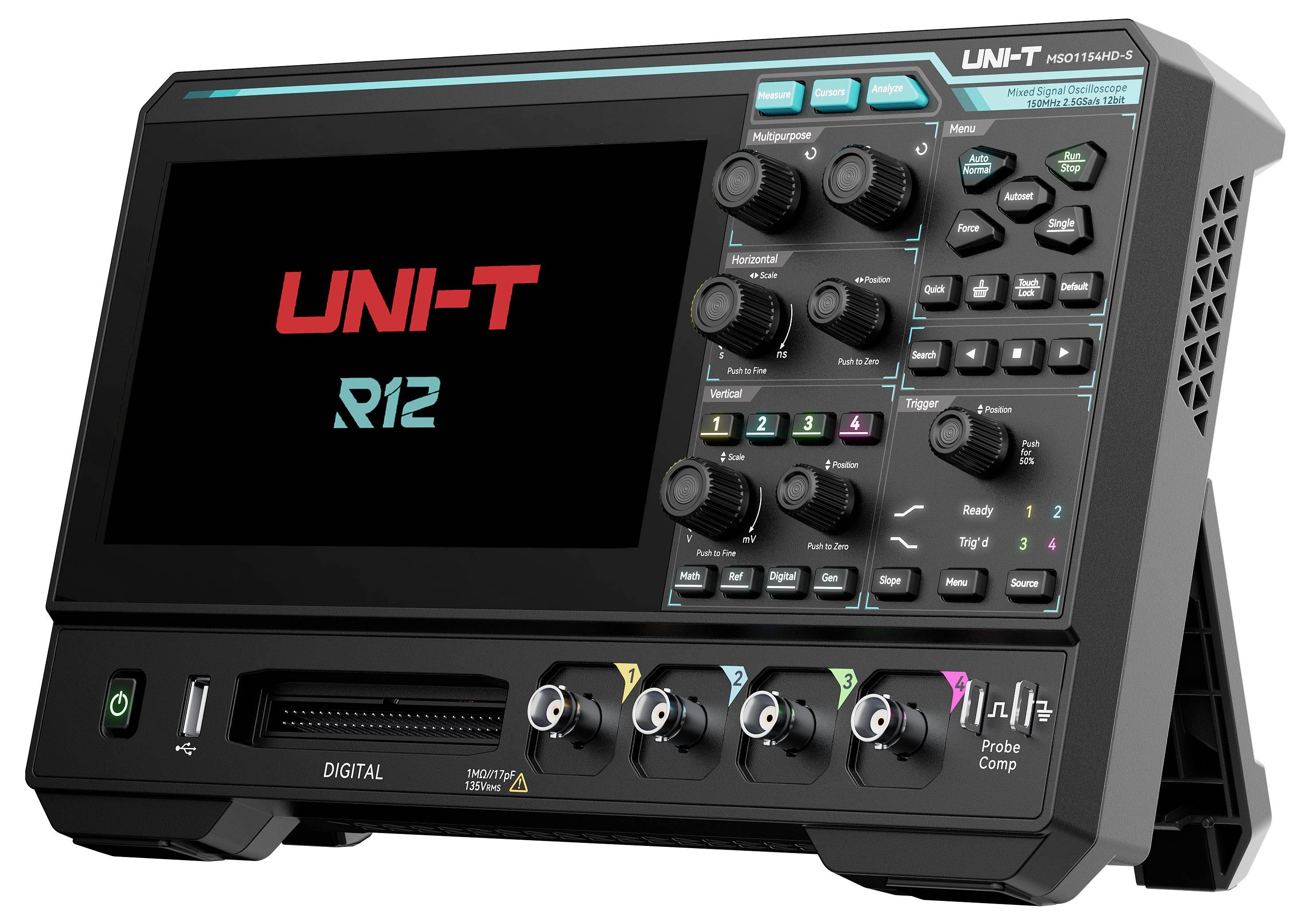

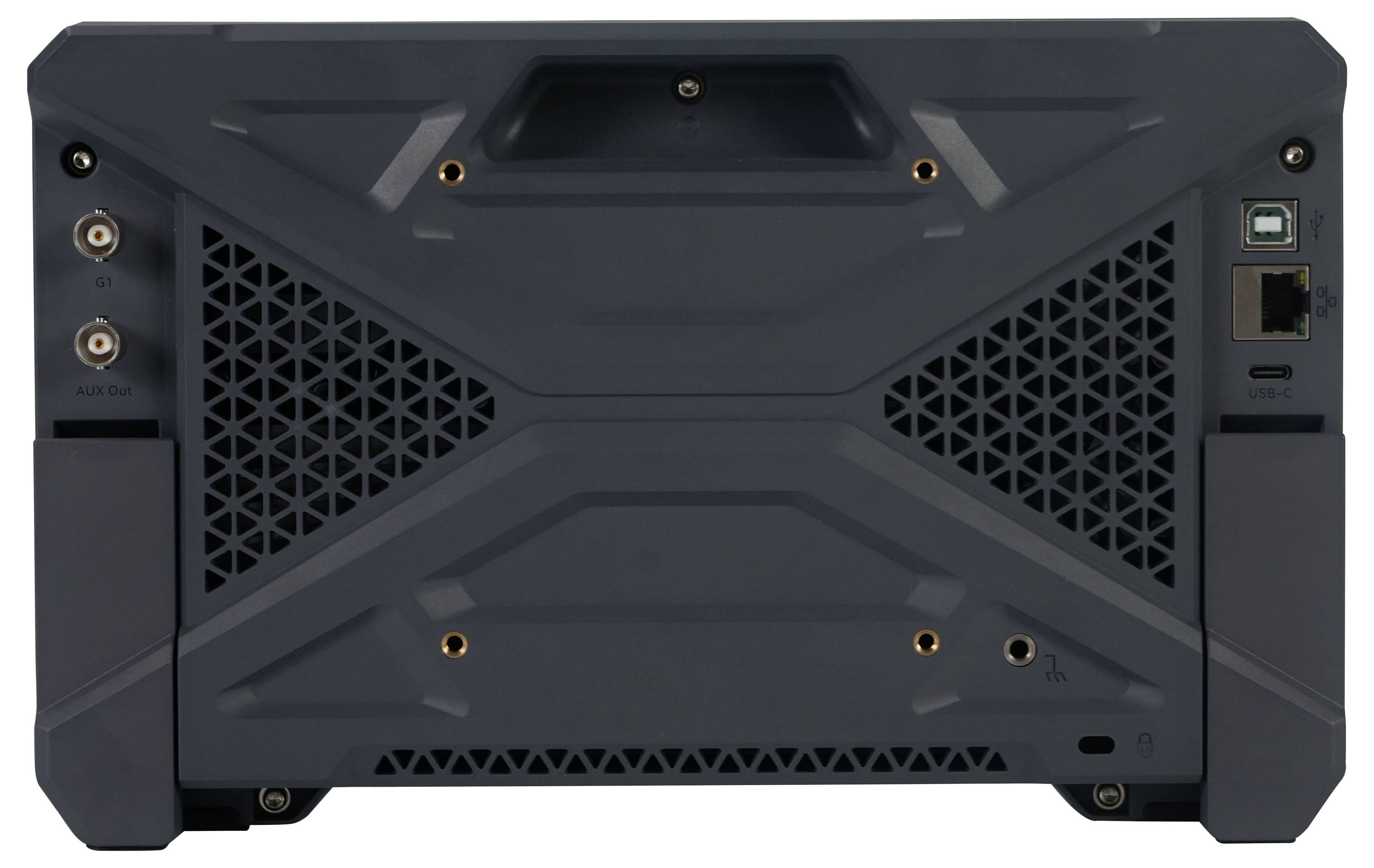

Uni-T MSO1154HD-S digitálny osciloskop, analógový osciloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO), gene
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (743,90 € / kus)
743,90 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Osciloskop UNI-T s vysokým rozlíšením MSO1154HD-S
- Šírka pásma: 150 MHz
- Analógové kanály: 4
- Digitálne kanály: 16
- Vertikálne rozlíšenie: 12 bitov
- Vzorkovacia frekvencia v reálnom čase: 2,5 GSA/s
- Maximálna hĺbka pamäte: 100 Mpts
- Rýchlosť zachytávania priebehu: 200 000 wfms/s (sekvenčný režim: až 1 000 000 wfms/s)
Technické parametre
- Integrácia 9 v 1: Osciloskop, Logický analyzátor, Generátor funkcií (Gen), Spektrálny analyzátor, Digitálny voltmeter (DVM), Frekvenčný čítač, Analyzátor protokolov, Analyzátor Bodeho grafu, Analyzátor výkonu
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
150 MHz
- Vzorkovacej frekvencie na kanál
2 GSa/s
- Rozlíšenie
12 Bit
- Veľkosť obrazovky
10,1 palca
- Vlastnosti osciloskopu
mixovaný signál (MSO)
generátor funkcií
spektrálny analyzátor
- Časová základňa
1 ns/div až 1000 s/div
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT I
CAT II
- Vertikálna odchýlka
1 mV/div až 20 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
1 mV/div až 20 V/div
- Napájanie
100 - 240 V/AC
- Rozmer.
(d x š x v) 123 x 365 x 191 mm
- Hmotnosť
4.1 kg
- Počet digitálnych vstupov max.
16
- Displej
1024 x 600 Pixel
- Možnosť kalibrácie
Podporuje automatickú samokalibráciu (analógovú aj digitálnu)
- Šírka
365 mm
- V
191 mm
- Dĺžka
123 mm
- Rozhranie
hostiteľský port USB
USB zariadenia
LAN
HDMI
BNC
- Hĺbka pamäte na kanál (Mpts)
200 Mpts
- Typ
MSO1154HD-S
Na stiahnutie
Datasheet
Datasheet 3757368 Uni-T MSO1154HD-S digitálny osciloskop, analógový osciloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO), gene
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3757368 Uni-T MSO1154HD-S digitálny osciloskop, analógový osciloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO), gene
Návod na obsluhu a bezpečnostné pokyny 3757368 Uni-T MSO1154HD-S digitálny osciloskop, analógový osciloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO), gene
Popis
Osciloskop s vysokým rozlíšením MSO1154HD-S ponúka maximálnu šírku pásma 150 MHz a maximálnu vzorkovaciu frekvenciu 2,5 Gsa/s. Je vybavený 4 analógovými kanálmi, 16 digitálnymi kanálmi a 1 výstupným signálovým kanálom s integrovaným generátorom funkcií/ľubovoľného priebehu s frekvenciou 25 MHz. Hĺbka úložiska je až 100 Mpts. MSO1154HD-S využíva exkluzívnu technológiu Ultra Phosphor 3.0. Maximálna rýchlosť snímania priebehu až 200 000 wfms/s (1 000 000 wfms/s v sekvenčnom režime) s 256 úrovňami sivej. Okrem toho je vybavený inovatívnym digitálnym spúšťacím systémom s vysokou citlivosťou spúšte a nízkym chvením.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Moderný a kompaktný dizajn: Štíhly, obojstranný dizajn puzdra s rozmermi 28,2 × 17,5 × 4,9 cm.
- Napájanie cez USB typu C: Prevádzka je možná cez USB typu C, tiež s externou powerbankou pre mobilné použitie.
- 16-bitový vysokorozlišovací prevodník (ERES): 12-bitový ADC s dodatočným rozšírením ERES pre vyššiu presnosť merania a zníženú hladinu šumu.
- Všestranná funkcionalita 9 v 1: Integruje osciloskop, logický analyzátor, generátor funkcií/ľubovoľného priebehu, spektrálny analyzátor, analyzátor protokolov, analýzu výkonu, analýzu Bodeho grafu, frekvenčný čítač a digitálny voltmeter.
- Ultra Phosphor 3.0: Podporuje vysoké rýchlosti spracovania až do 20 Gbps a rýchlosti snímania priebehu až do 200 000 wfms/s a 1 000 000 wfms/s v sekvenčnom režime.
- 56 automatických meracích funkcií: Meranie parametrov so štatistikami a zobrazením trendov pre komplexnú analýzu signálu.
- Spúšťanie a dekódovanie protokolov: Podporuje UART, I²C, SPI, CAN, CAN-FD, LIN a audio.
- Pokročilá FFT spektrálna analýza: FFT s presnosťou až 1 Mpts, vodopádové zobrazenie a funkcie značiek pre spektrálnu analýzu.
- Analýza výkonu: Podporuje analýzu vstupu, spínania a výstupu, ako je kvalita výkonu, harmonické, zapínací prúd, straty pri spínaní, účinnosť a zvlnenie.
Rozsah dodávky
- MSO1154HD-S x 1
- Napájací kábel x 1
- Kábel USB 2.0 x 1
- Pasívne sondy (200 MHz) x4
Rady
Iné modely
-MSO1254HD-S: šírka pásma 250 MHz, 4 analógové kanály, 16 digitálnych kanálov a 1 výstupný signálový kanál s integrovaným generátorom funkcií/ľubovoľného priebehu 25 MHz
