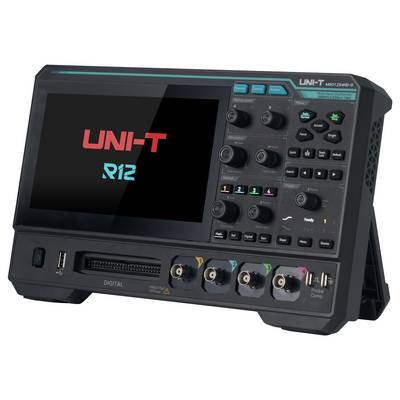

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge

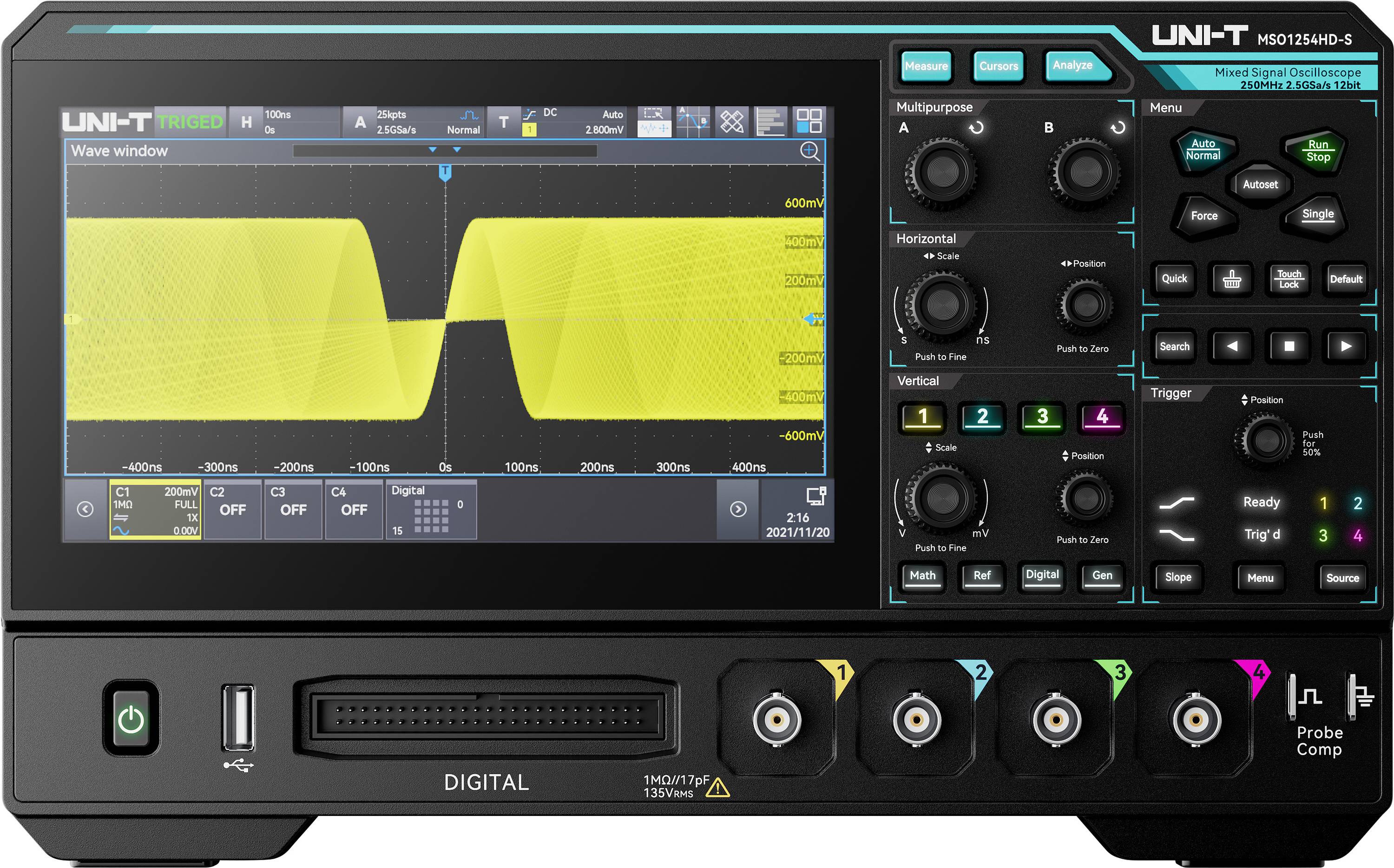

UNI-T digitálny osciloskop s predným panelom zobrazujúcim obdĺžnikovitý signál na displeji, s ovládacími gombíkmi a vstupnými portami nižšie.

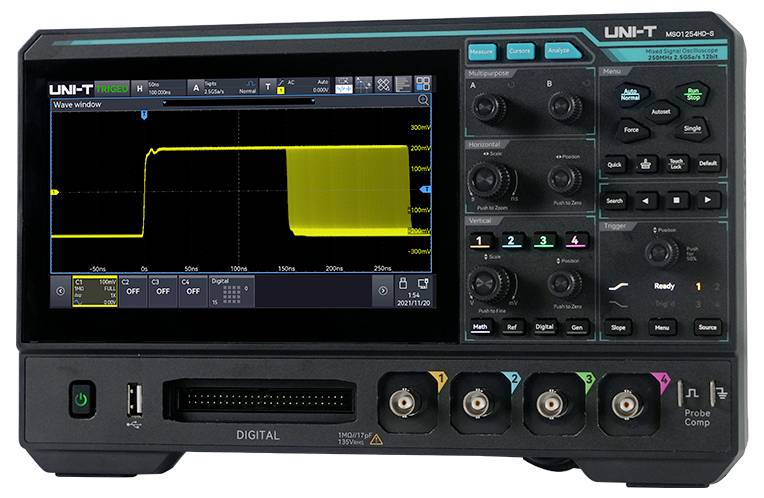

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-1

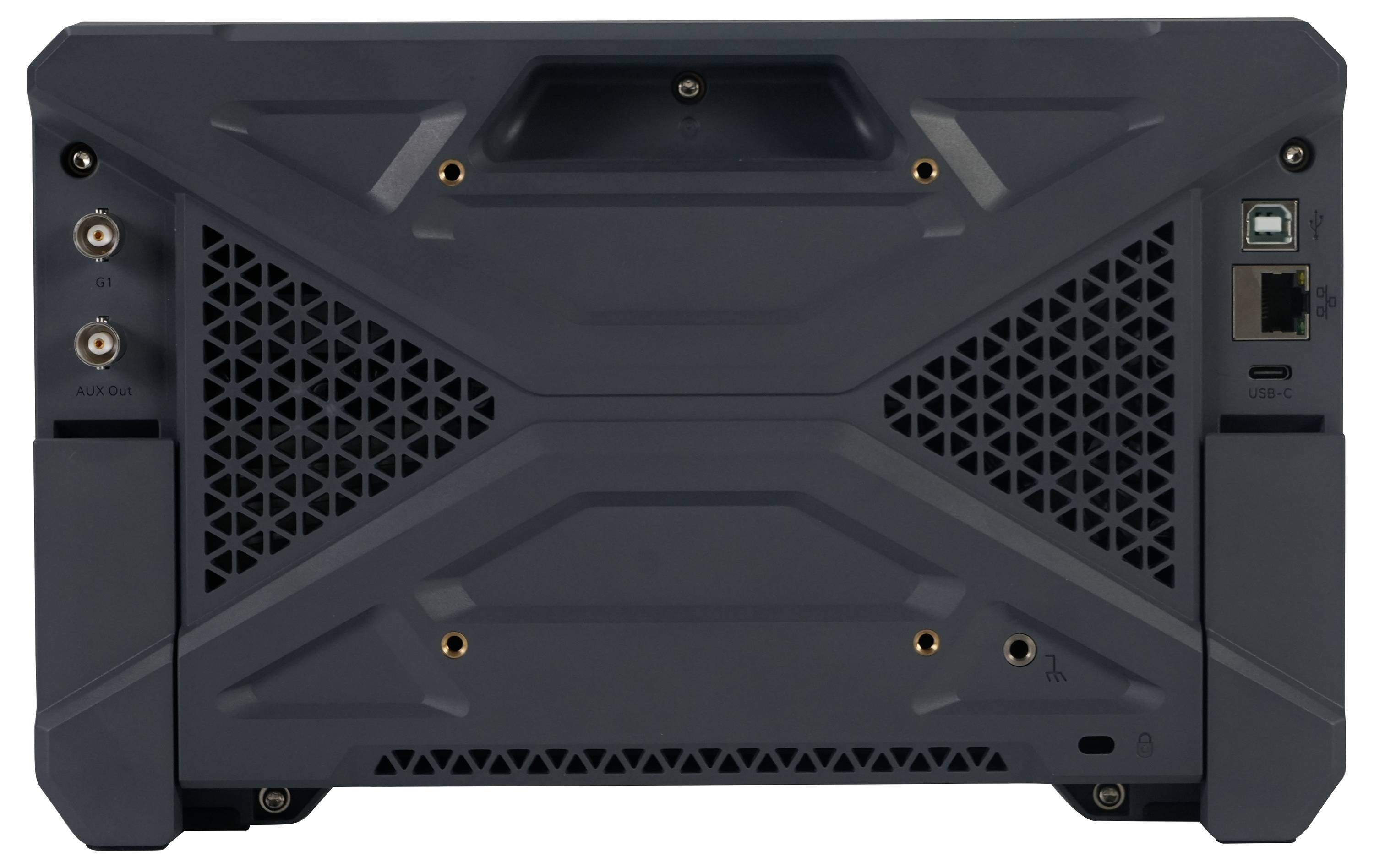

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-2

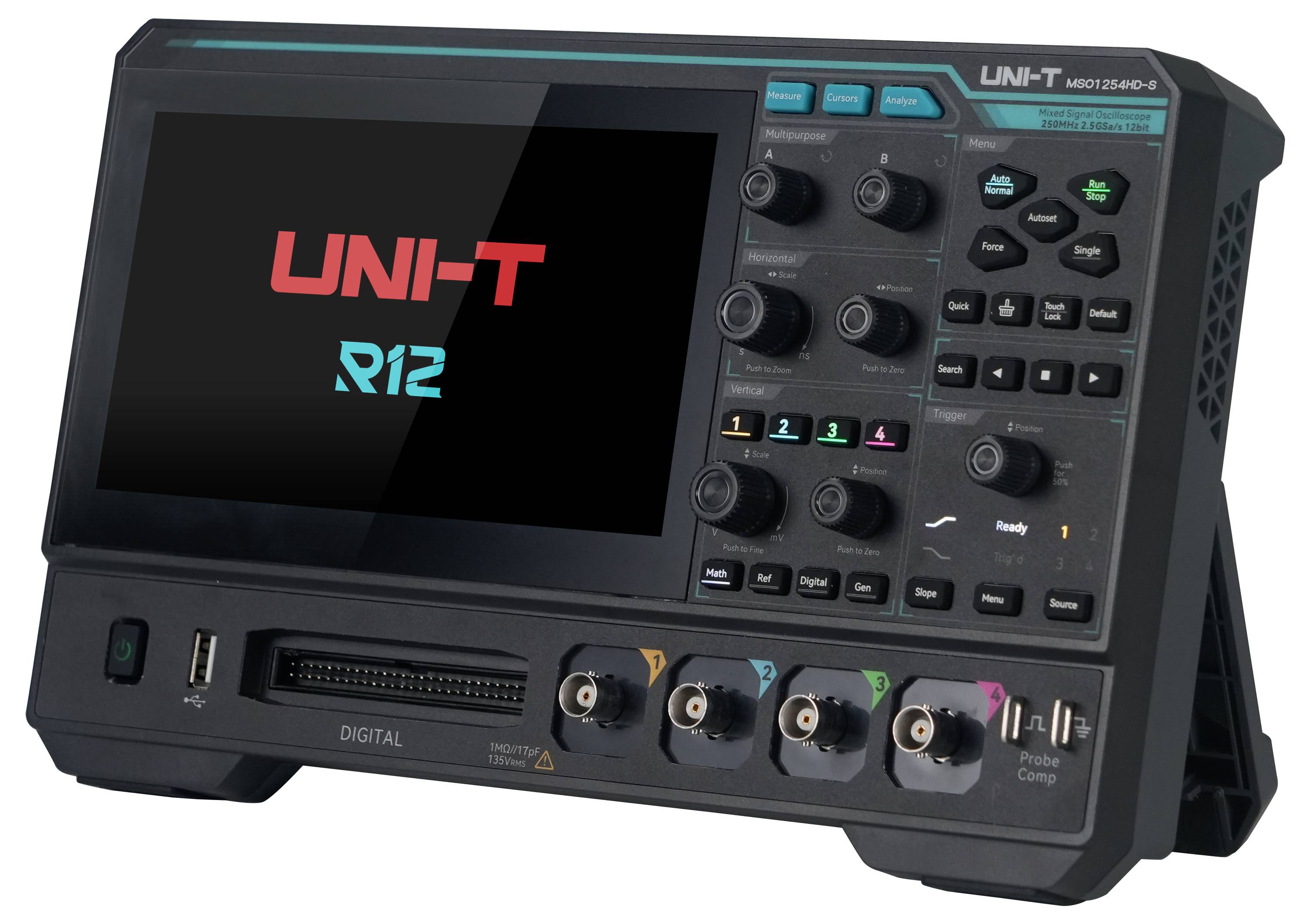

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-3

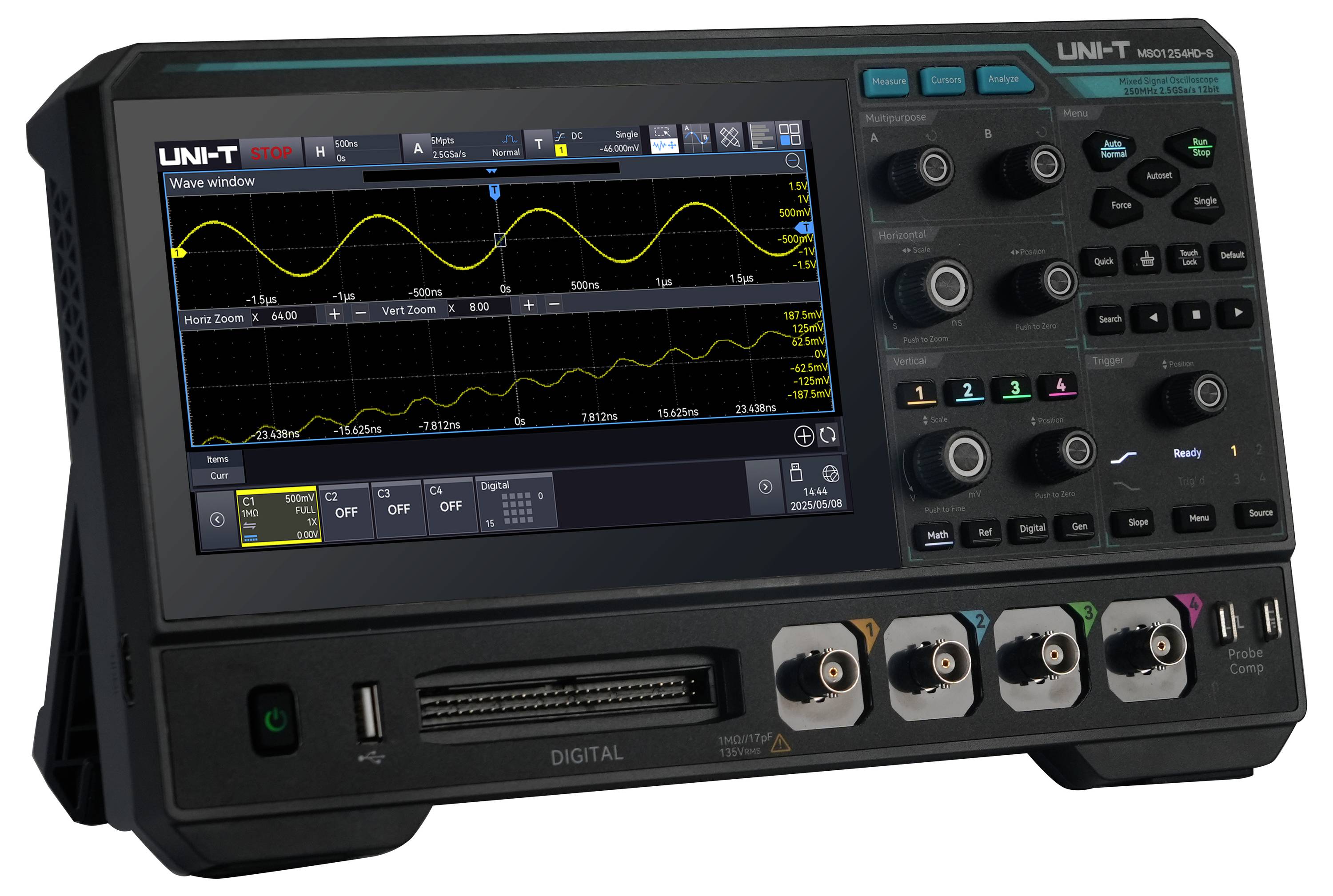

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-4

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-5

Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge-6

1/7

Datasheety: (PDF)

Nie je k dispozícii

Celkom (869,11 € / kus)

869,11 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Osciloskop UNI-T s vysokým rozlíšením MSO1254HD-S

Šírka pásma: 250 MHz
Analógové kanály: 4
Digitálne kanály: 16
Vertikálne rozlíšenie: 12 bitov
Vzorkovacia frekvencia v reálnom čase: 2,5 GSA/s
Maximálna hĺbka pamäte: 100 Mpts
Rýchlosť zachytávania priebehu: 200 000 wfms/s (sekvenčný režim: až 1 000 000 wfms/s)

Technické parametre

Integrovaný 25 MHz generátor funkcií (sínusový, obdĺžnikový, rampa, impulzný, šumový, jednosmerný, ľubovoľný)
Integrované zariadenie 9 v 1 (osciloskop, logický analyzátor, generátor funkcií, spektrálny analyzátor, digitálny voltmeter, frekvenčný čítač, analyzátor protokolov, analyzátor Bodeovho grafu, analyzátor výkonu)

Kategória výrobku: digitálny osciloskop

Šírka pásma: 250 MHz

Vzorkovacej frekvencie na kanál: 2.5 GSa/s

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 7 palca

Vlastnosti osciloskopu: mixovaný signál (MSO)
generátor funkcií
spektrálny analyzátor

Časová základňa: 2 ns/div až 1 ks/div

Počet analógových vstupov: 4

: bez certifikátu

Kategória merania: CAT II

Vertikálna odchýlka: 500 µV/div až 10 V/div

Vstupná impedancia: 1 MΩ

Vstupné spojenie: DC, AC, GND

Vstupné napätie: 400 V

Napájanie: 12 V

Rozmer.: (d x š x v) 49 x 282 x 175 mm

Hmotnosť: 1.56 kg

Počet digitálnych vstupov max.: 16

Displej: 1024 x 600 Pixel

Možnosť kalibrácie: Podporuje automatickú samokalibráciu (analógovú aj digitálnu)

Šírka: 282 mm

V: 175 mm

Dĺžka: 49 mm

Rozhranie: hostiteľský port USB
LAN
USB zariadenia
HDMI
BNC

Hĺbka pamäte na kanál (Mpts): 100 Mpts

Typ: MSO1254HD-S

Na stiahnutie

Datasheet

Datasheet 3757367 Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3757367 Uni-T MSO1254HD-S digitálny osciloskop, analógový osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO), ge

Popis

Osciloskop s vysokým rozlíšením MSO1254HD-S ponúka maximálnu šírku pásma 250 MHz a maximálnu vzorkovaciu frekvenciu 2,5 Gsa/s. Je vybavený 4 analógovými kanálmi, 16 digitálnymi kanálmi a 1 výstupným signálovým kanálom s integrovaným generátorom funkcií/ľubovoľného priebehu s frekvenciou 25 MHz. Hĺbka úložiska je až 100 Mpts. MSO1254HD-S využíva exkluzívnu technológiu Ultra Phosphor 3.0. Maximálna rýchlosť snímania priebehu až 200 000 wfms/s (1 000 000 wfms/s v sekvenčnom režime) s 256 úrovňami sivej. Okrem toho je vybavený inovatívnym digitálnym spúšťacím systémom s vysokou citlivosťou spúšte a nízkym chvením.

Tento text bol preložený strojovo.

Prevedenie

Moderný a kompaktný dizajn: Štíhly, obojstranný dizajn puzdra s rozmermi 28,2 × 17,5 × 4,9 cm.
Napájanie cez USB typu C: Prevádzka je možná cez USB typu C, tiež s externou powerbankou pre mobilné použitie.
16-bitový vysokorozlišovací prevodník (ERES): 12-bitový ADC s dodatočným rozšírením ERES pre vyššiu presnosť merania a zníženú hladinu šumu.
Všestranná funkcionalita 9 v 1: Integruje osciloskop, logický analyzátor, generátor funkcií/ľubovoľného priebehu, spektrálny analyzátor, analyzátor protokolov, analýzu výkonu, analýzu Bodeho grafu, frekvenčný čítač a digitálny voltmeter.
Ultra Phosphor 3.0: Podporuje vysoké rýchlosti spracovania až do 20 Gbps a rýchlosti snímania priebehu až do 200 000 wfms/s a 1 000 000 wfms/s v sekvenčnom režime.
56 automatických meracích funkcií: Meranie parametrov so štatistikami a zobrazením trendov pre komplexnú analýzu signálu.
Spúšťanie a dekódovanie protokolov: Podporuje UART, I²C, SPI, CAN, CAN-FD, LIN a audio.
Pokročilá FFT spektrálna analýza: FFT s presnosťou až 1 Mpts, vodopádové zobrazenie a funkcie značiek pre spektrálnu analýzu.
Analýza výkonu: Podporuje analýzu vstupu, spínania a výstupu, ako je kvalita výkonu, harmonické, zapínací prúd, straty pri spínaní, účinnosť a zvlnenie.

Rozsah dodávky

MSO1254HD-S x 1
Napájací kábel x 1
Kábel USB 2.0 x 1
Pasívne sondy (300 MHz) x4

Rady

Iné modely

MSO1154HD-S: šírka pásma 150 MHz, 4 analógové kanály, 16 digitálnych kanálov a 1 výstupný signálový kanál s integrovaným generátorom funkcií/ľubovoľného priebehu 25 MHz
