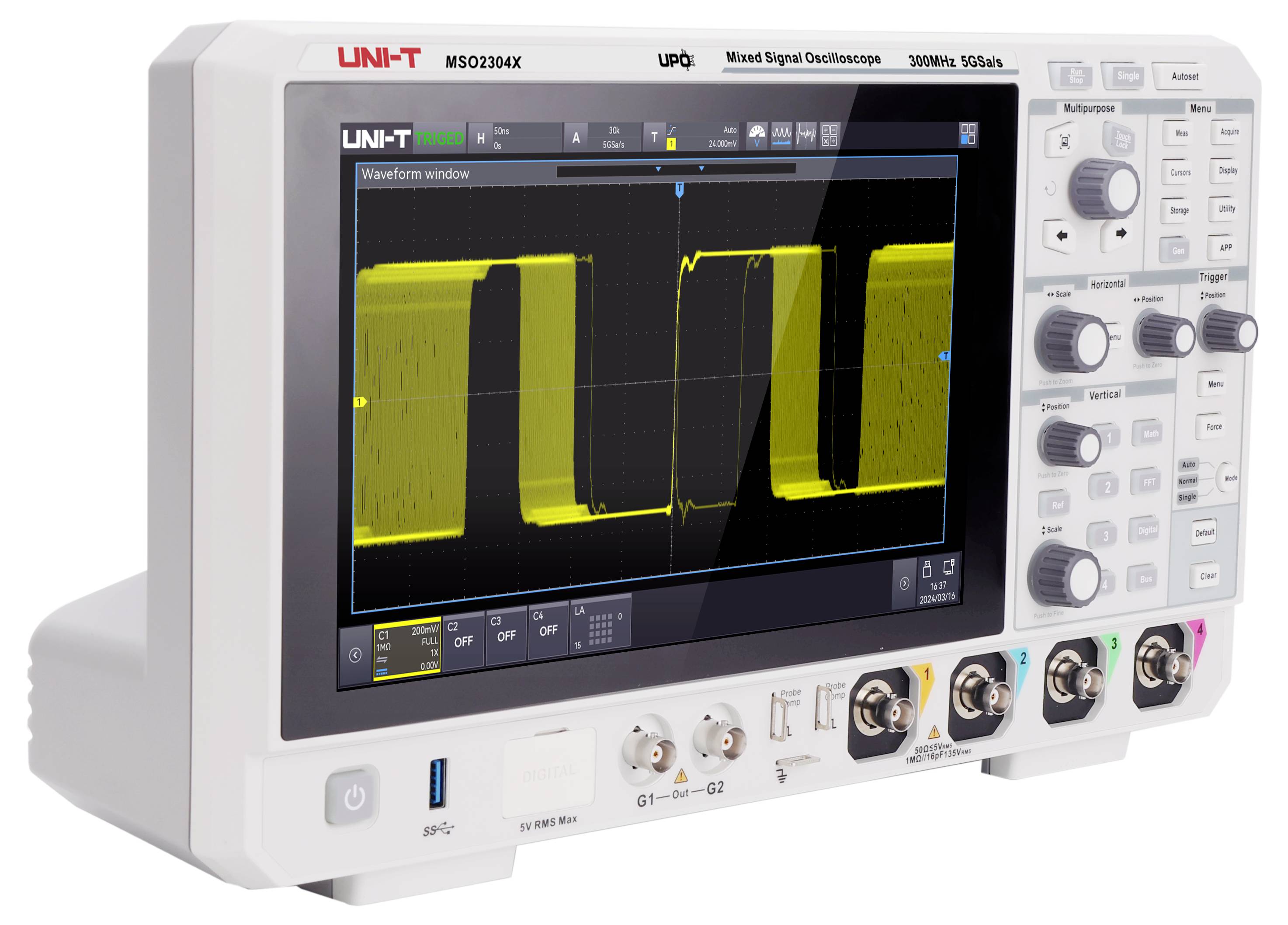

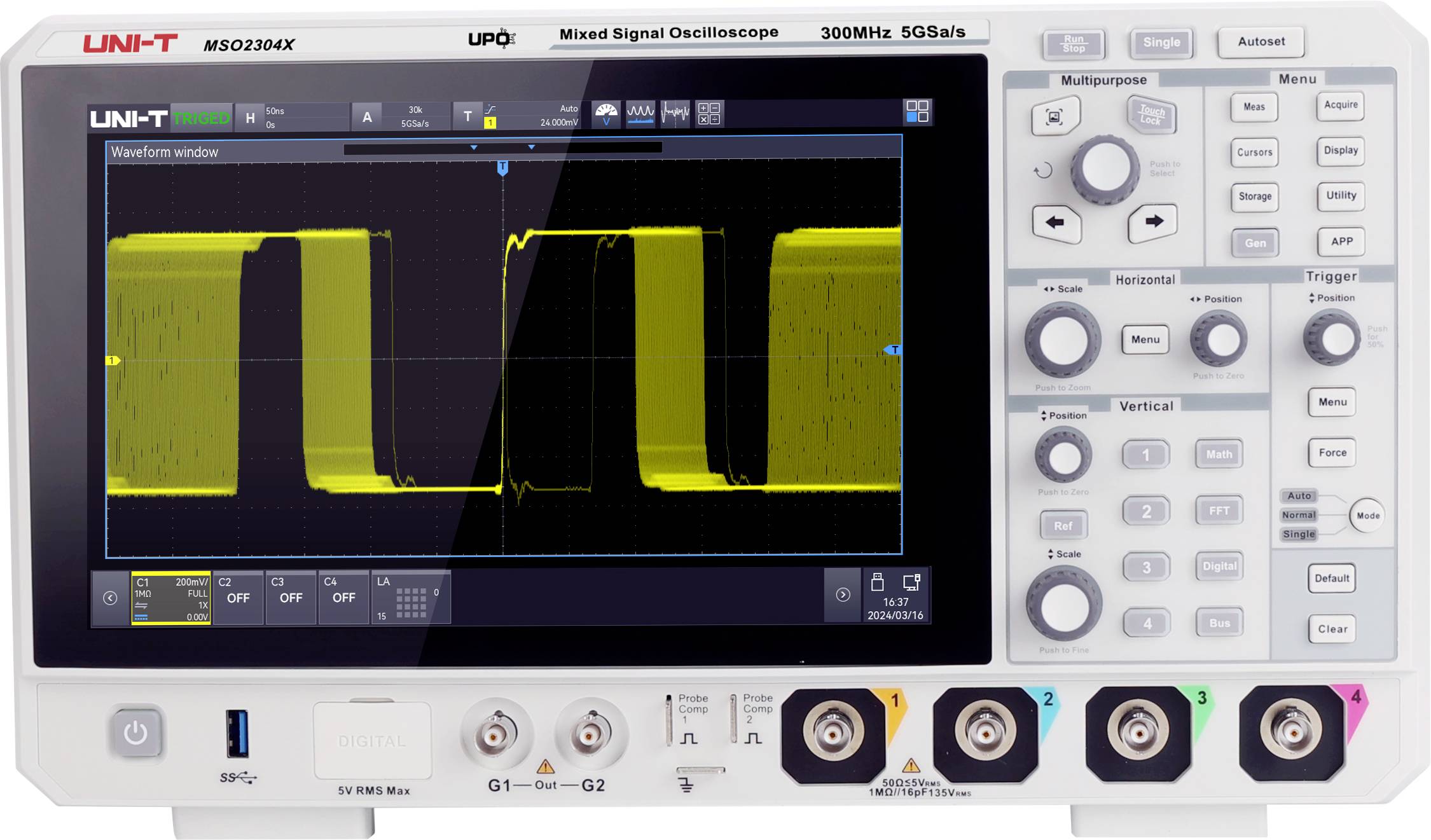

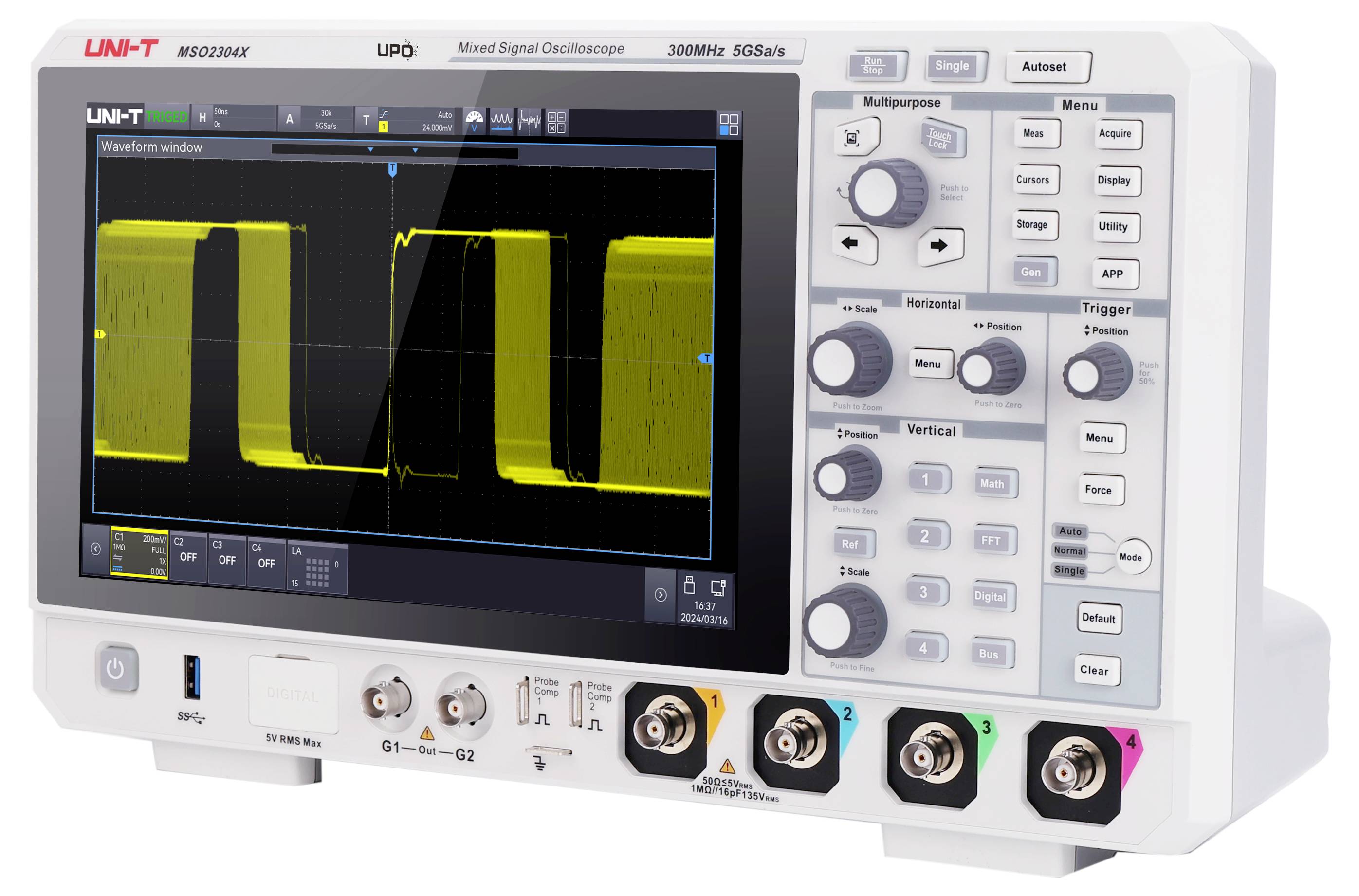

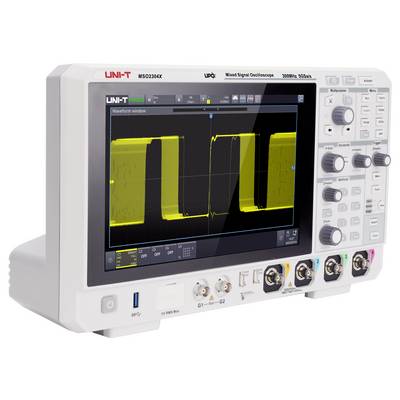

Uni-T MSO2304X digitálny osciloskop 350 MHz 5 GSa/s 500 Mpts spektrálny analyzátor, mixovaný signál (MSO), logický analy
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
7 Ks
Počet
Celkom (2 069,11 € / kus)
2 069,11 €
bez DPH.
Doprava zadarmo
Už len 7 Ks skladom!
Hlavné benefity
Digitálny osciloskop UNI-T MSO2304X 300 MHz 4+16 kanálový MSO ready 5 Gsa/s 100 Mpts10,1-palcová kapacitná dotyková obrazovka Digitálne úložisko (DSO)
- - Šírka pásma: 300 MHz
- - Analógové kanály: 4
- - Vzorkovacia frekvencia v reálnom čase: 5 GSA/s
- - Maximálna hĺbka pamäte: 100 Mpts
- - Rýchlosť snímania priebehov: 2 000 000 wfms/s (sekvenčný režim)
- - Digitálne kanály: 16
- - Displej: 10,1-palcový kapacitný dotykový displej s ovládaním gestami
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
350 MHz
- Vzorkovacej frekvencie na kanál
5 GSa/s
- Veľkosť obrazovky
10.1 palca
- Vlastnosti osciloskopu
spektrálny analyzátor
mixovaný signál (MSO)
logický analyzátor
generátor funkcií
funkcie multimetra
digitálne pamäťové médium (DSO)
- Počet analógových vstupov
4
bez certifikátu
- Počet digitálnych vstupov max.
16
- Rozhranie
CAN
SPI ™
I²C
UART
- Hĺbka pamäte na kanál (Mpts)
500 Mpts
- Typ
MSO2304X
Na stiahnutie
Datasheet
Datasheet 3399982 Uni-T MSO2304X digitálny osciloskop 350 MHz 5 GSa/s 500 Mpts spektrálny analyzátor, mixovaný signál (MSO), logický analy
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3399982 Uni-T MSO2304X digitálny osciloskop 350 MHz 5 GSa/s 500 Mpts spektrálny analyzátor, mixovaný signál (MSO), logický analy
Návod na obsluhu a bezpečnostné pokyny 3399982 Uni-T MSO2304X digitálny osciloskop 350 MHz 5 GSa/s 500 Mpts spektrálny analyzátor, mixovaný signál (MSO), logický analy
Návod na obsluhu a bezpečnostné pokyny 3399982 Uni-T MSO2304X digitálny osciloskop 350 MHz 5 GSa/s 500 Mpts spektrálny analyzátor, mixovaný signál (MSO), logický analy
Popis
UNI-T MSO2304X je kompaktný osciloskop so zmiešanými signálmi so šírkou pásma až 300 MHz, vzorkovacou frekvenciou 5 Gsa/s a hĺbkou pamäte 100 Mpts, ktorý kombinuje výkon a cenovú efektívnosť. Vďaka technológii Ultra Phosphor 3.0 dosahuje rýchlosť snímania priebehu 2 000 000 wfms/s, čo umožňuje presnú detekciu zriedkavých anomálií. Podporuje 9 režimov spúšťania a 9 dekódovaní sériovej zbernice, ako aj výkonné analytické funkcie, ako je spektrálna analýza, analýza výkonu, histogramy, záznam priebehu a testovanie úspešnosti/neúspechu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie

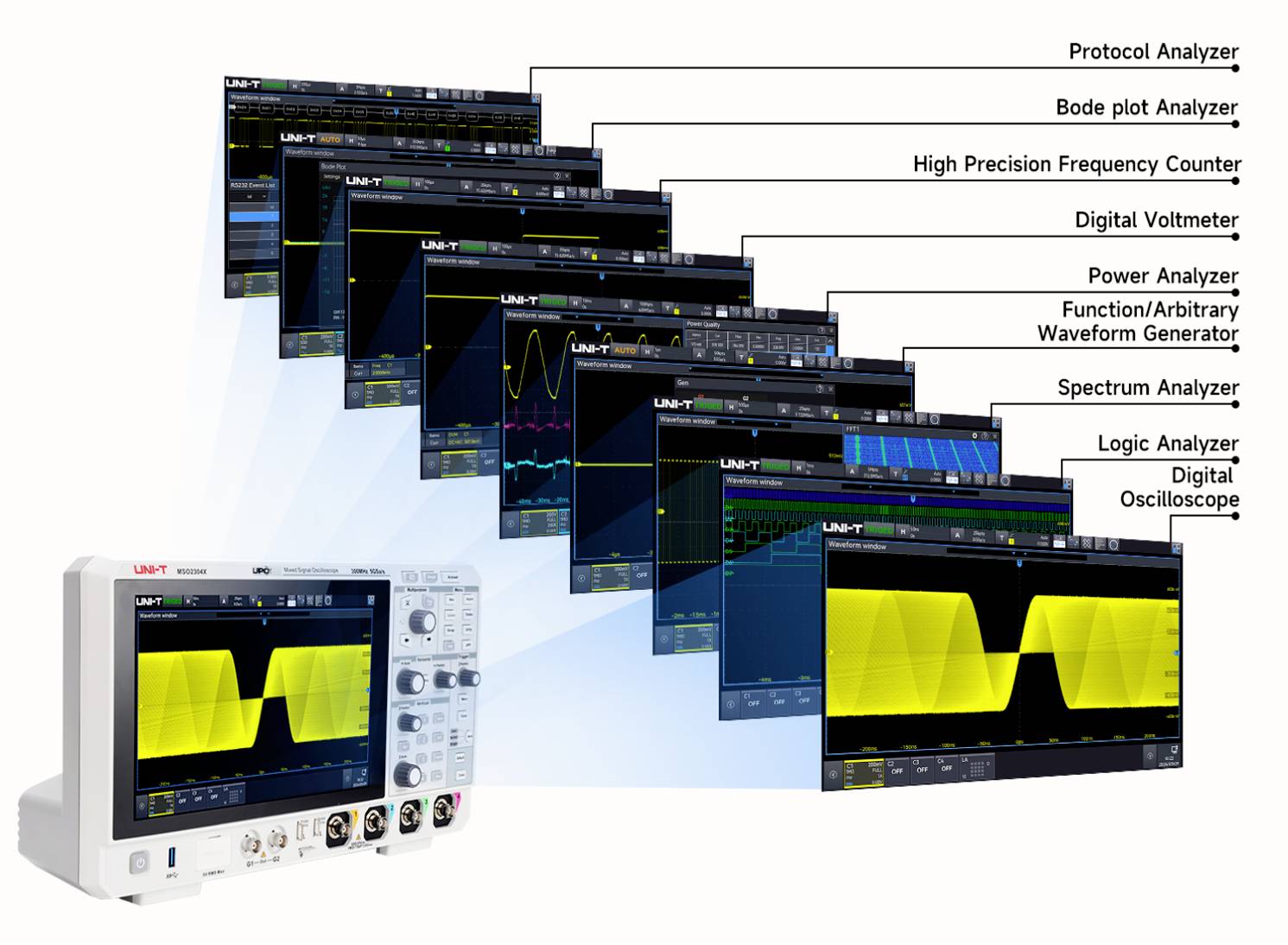

- - Integrovaný osciloskop 9 v 1: osciloskop, logický analyzátor, generátor funkcií/ľubovoľných priebehov, spektrálny analyzátor DH23, analyzátor protokolu, analyzátor výkonu, analyzátor Bodeho grafu, vysoko presný frekvenčný merač DG15, digitálny voltmeter
- - Ultra Phosphor 3.0: 8-kanálové paralelné mapovanie grafiky, spracovanie až 20 Gb/s, rýchlosť snímania 2 000 000 wfms/s, mŕtvy čas až 1 µs
- - 54 typov meraní: automatické merania napätia, frekvencie a fázy, pokročilé štatistické funkcie, trendové grafy
- Dekódovanie a spúšťanie protokolov: Podpora 9 protokolov (UART, I2C, SPI, CAN, I2S), dekódovanie 200M dát v reálnom čase, simultánna analýza štyroch zberníc
- - Spektrálny analyzátor: 4M-bodová FFT, vodopádové diagramy, automatické merania markerov, simultánny 4-kanálový výpočet FFT
- Analýza výkonu 6+: analýza PSRR, detekcia harmonických, analýza nárazového prúdu, 12 ďalších testov výkonu pre stabilitu systému a energetickú účinnosť
Rozsah dodávky
- - MSO2304X (300 MHz, 5 Gsa/s, 4 kanály) x 1
- - Napájací kábel x 1
- - 1x USB kábel
- - Pasívne sondy (300 MHz) x4
- - Priechodný kábel BNC-BNC × 1
- - BNC kábel s krokosvorkami (červený a čierny) × 1
- - Pasívne sondy × 4
- - Kalibračný certifikát x 1
- -Viacjazyčné bezpečnostné pokyny x 1
- - Stručný návod na obsluhu x 1
Rady
Iné modely
- MSO2204X: šírka pásma 200 MHz, 4 analógové kanály, vzorkovacia frekvencia 5 Gsa/s, pamäť 100 Mpts, snímanie priebehu 2 000 000 wfms/s, 16 digitálnych kanálov, s voliteľným dvojkanálovým generátorom 50 MHz.
- MSO2104X: šírka pásma 100 MHz, 4 analógové kanály, vzorkovacia frekvencia 5 Gsa/s, pamäť 100 Mpts, zber signálu 2 000 000 wfms/s, 16 digitálnych kanálov, s voliteľným dvojkanálovým generátorom 50 MHz.
Možnosti softvéru
- MSO2000X-AWG: Možnosť generovania duálnych ľubovoľných priebehov s frekvenciou 50 MHz (vrátane Bodeho grafu)
- MSO2000X-PWR: Možnosť analýzy výkonu
- MSO2000X-BND: Všetky možnosti spúšťania a dekódovania sériovej zbernice (vrátane MSO2000X-AUTO: balík a MSO2000X-AUDIO)
- MSO2000X-AUDIO: Možnosť spúšťania a analýzy zvuku cez sériovú zbernicu
- MSO2000X-AUTO: Možnosť spúšťania a dekódovania sériovej zbernice pre automobily (vrátane CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Možnosť spúšťania a analýzy automobilovej sériovej zbernice (CAN)
- MSO2000X-CANFD: Možnosť spúšťania a analýzy sériovej zbernice automobilu (CAN-FD)
- MSO2000X-LIN: Možnosť spúšťania a analýzy sériovej zbernice v automobilovom priemysle (LIN)
- MSO2000X-FLEX: Možnosť spúšťania a analýzy sériovej zbernice v automobilovom priemysle (FlexRay)
- MSO2000X-SENT: Možnosť spúšťania a analýzy zbernice automobilových senzorov (SENT)
