Uni-T MSO3024HD digitálny osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (2 345,53 € / kus)
2 345,53 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity

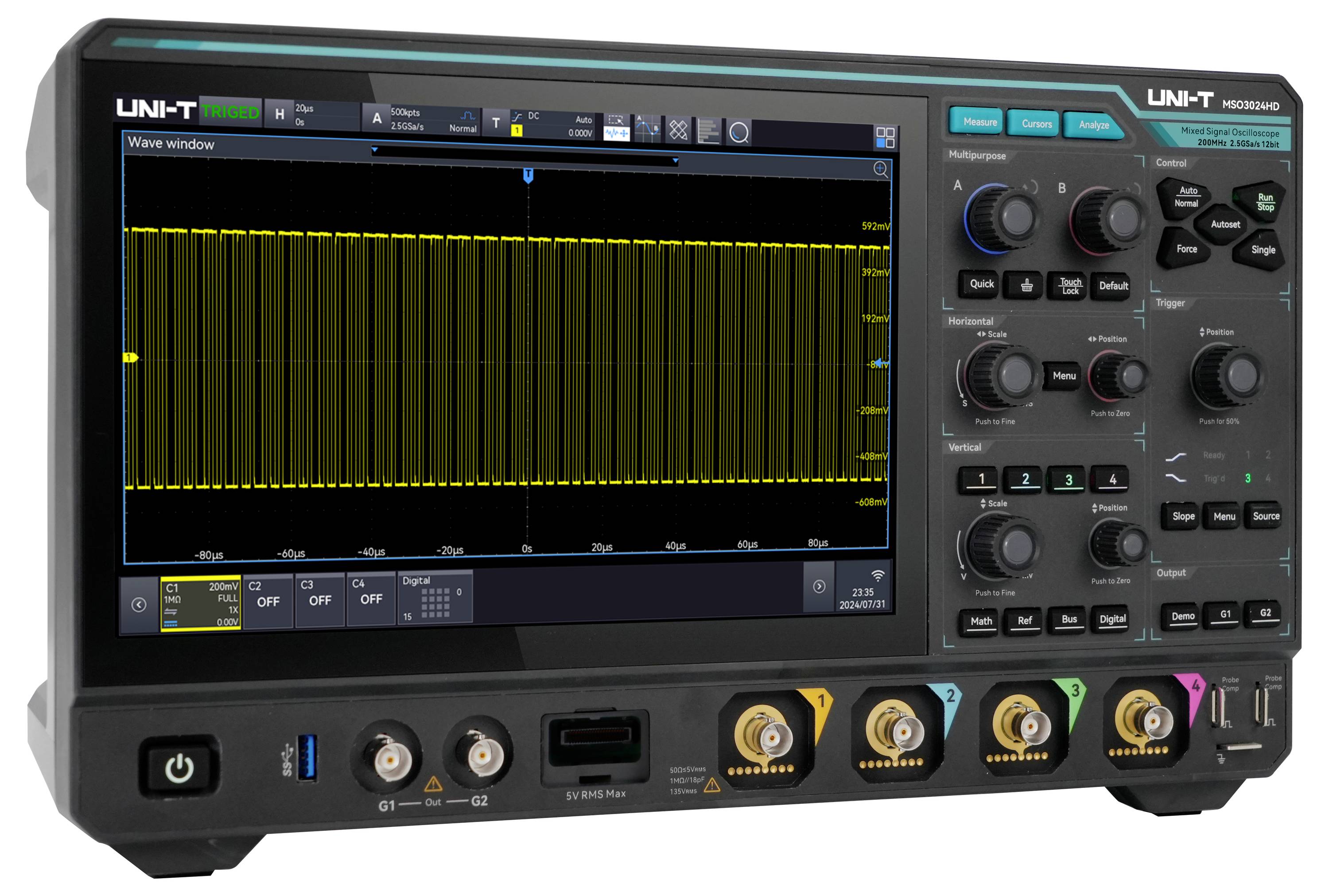

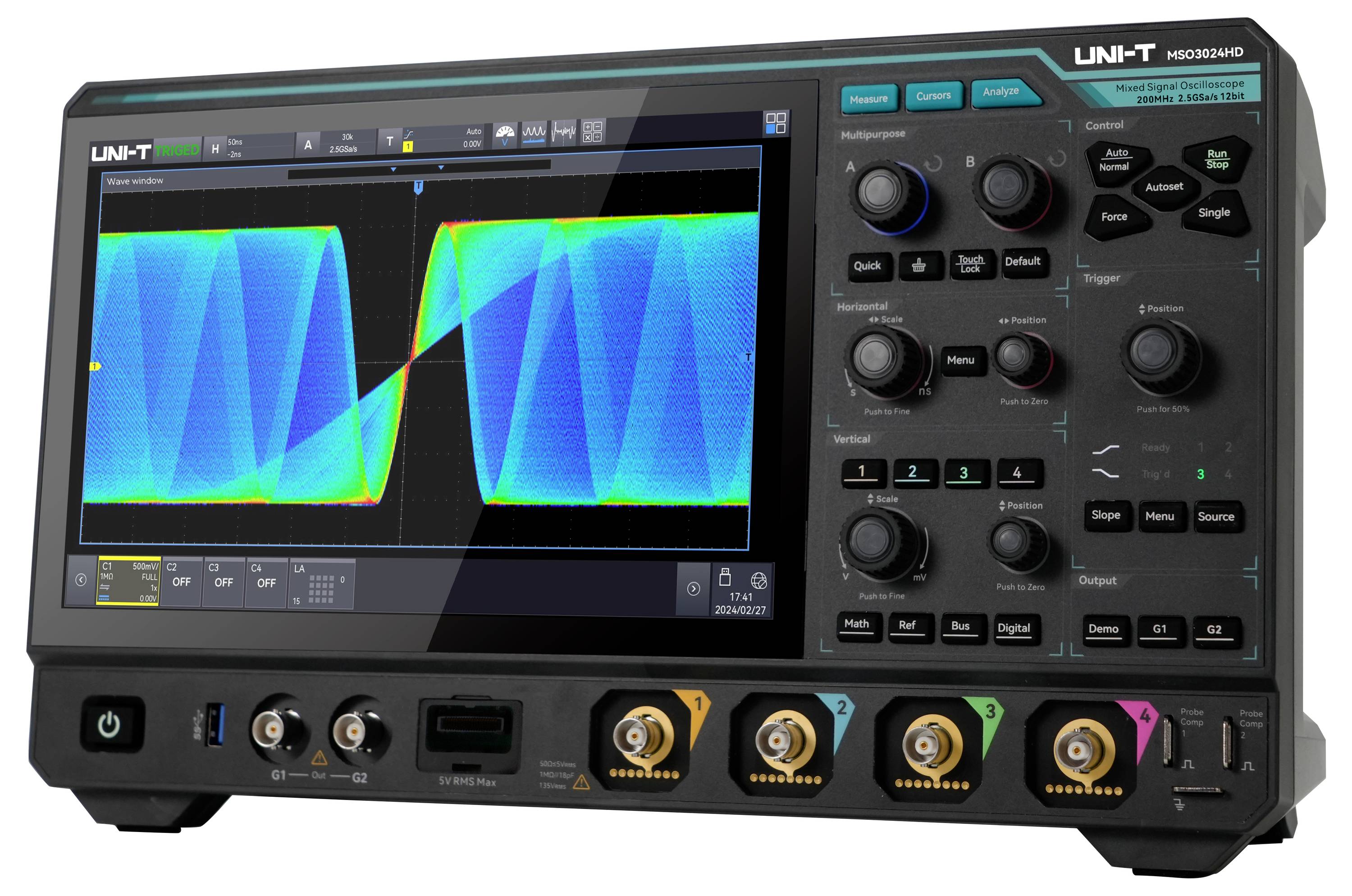

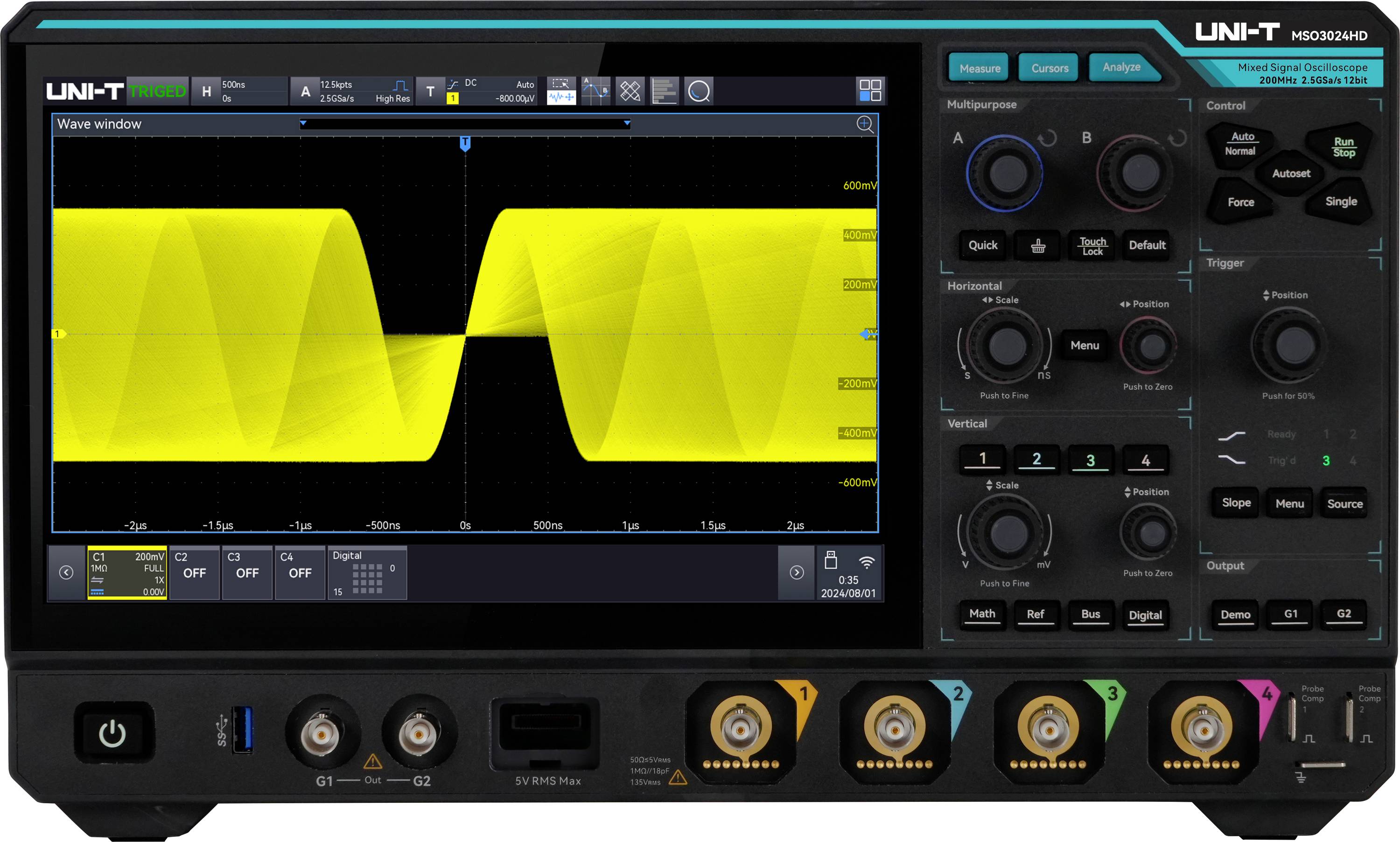

12-bitový osciloskop s vysokým rozlíšením UNI-T MSO3024HD
- Šírka pásma: 200 MHz
- Analógové kanály: 4
- Digitálne kanály: 16
- Vertikálne rozlíšenie: 12 bitov
- Vzorkovacia frekvencia v reálnom čase: 2,5 GSA/s
- Maximálna hĺbka pamäte: 500 Mpts
- Rýchlosť zachytávania tvaru vlny: 500 000 wfms/s (sekvenčný režim: až 1 500 000 wfms/s)
Technické parametre
- 9 funkcií prístroja v 1: Digitálny osciloskop, logický analyzátor (voliteľné), generátor funkcií/ľubovoľného priebehu (voliteľné), spektrálny analyzátor, digitálny voltmeter, frekvenčný čítač, analyzátor protokolov, analyzátor Bodeho grafu (voliteľné), analyzátor výkonu (voliteľné)
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
200 MHz
- Vzorkovacej frekvencie na kanál
2.5 GSa/s
- Displej
10,1-palcový HD kapacitný multidotykový displej
- Rozlíšenie
12 Bit
- Veľkosť obrazovky
10,1 palca
- Časová základňa
2 ns/div až 1 ks/div
- Počet analógových vstupov
4
bez certifikátu
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
400 V
- Napájanie
100 - 240 V/50 - 60 Hz
- Rozmer.
(d x š x v) 106 x 364 x 209 mm
- Hmotnosť
3.83 kg
- Počet digitálnych vstupov max.
16
- Displej
1280 x 800 Pixel
- Šírka
364 mm
- V
209 mm
- Dĺžka
106 mm

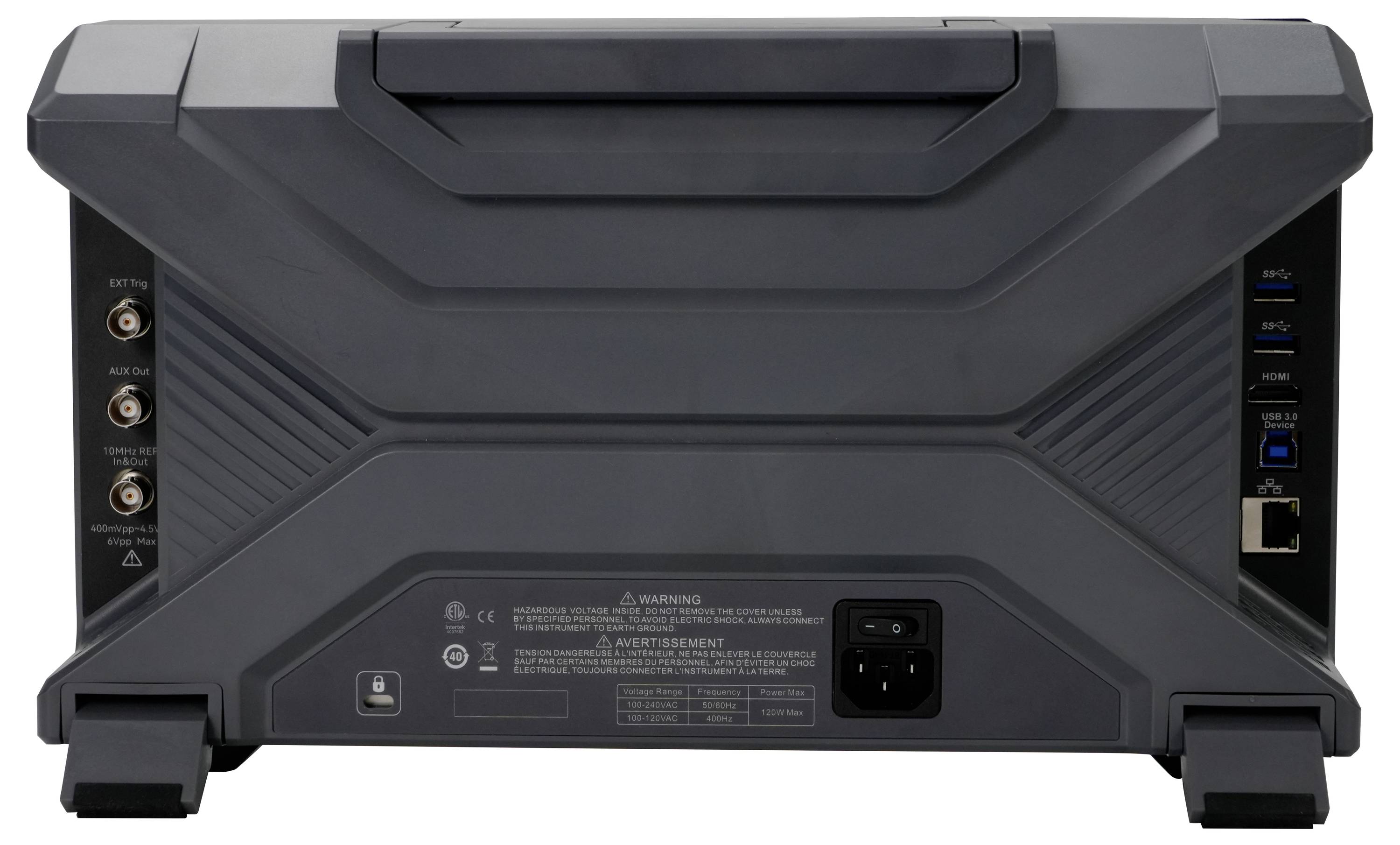

- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
HDMI
- Hĺbka pamäte na kanál (Mpts)
500 Mpts
- Typ
MSO3024HD
Na stiahnutie
Datasheet
Datasheet 3532335 Uni-T MSO3024HD digitálny osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532335 Uni-T MSO3024HD digitálny osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny 3532335 Uni-T MSO3024HD digitálny osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny 3532335 Uni-T MSO3024HD digitálny osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 ks
Popis
MSO3024HD je výkonný osciloskop s vysokým rozlíšením, šírkou pásma až 200 MHz, vzorkovacou frekvenciou 2,5 Gsa/s, 4 analógovými a 16 digitálnymi kanálmi a hĺbkou pamäte až 500 Mpts. Vďaka exkluzívnej technológii UltraPhosphor 3.0 dosahuje rýchlosť snímania priebehu až 1 500 000 wfms/s s 256 úrovňami sivej. Ponúka inovatívny digitálny spúšťací systém s vysokou citlivosťou a nízkym jitterom, ako aj množstvo analytických funkcií, ako je spektrálna analýza, analýza výkonu, ERES, histogram, test masky, záznam priebehu, analýza protokolu a ďalšie. 10,1-palcová kapacitná dotyková obrazovka s ovládaním viacerými gestami v kombinácii s praktickými tlačidlami rýchleho výberu zaisťuje obzvlášť intuitívne ovládanie a optimalizovaný používateľský zážitok.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 16-bitové vysoké rozlíšenie: Kombinuje 12-bitový ADC so 4-bitovou technológiou ERES pre efektívne 16-bitové rozlíšenie, presné zobrazenie jemných štruktúr signálu a účinné potlačenie rušenia.
- Ultra Phosphor 3.0: Umožňuje rýchlosť snímania priebehu až 1 500 000 wfms/s v sekvenčnom režime s minimálnym mŕtvym časom kratším ako 1 μs, čo je ideálne na zachytenie sporadických anomálií signálu.
- Deväťfunkčné zariadenie: Integruje osciloskop, logický analyzátor, generátor funkcií/ľubovoľného priebehu, spektrálny analyzátor, analyzátor protokolov, analyzátor výkonu, analyzátor Bodeovho grafu, vysoko presný frekvenčný čítač a digitálny voltmeter v jednom zariadení.
- Rozsiahla analýza protokolov: Podporuje 12 bežných protokolov vrátane UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 a Manchester s rýchlym dekódovaním 200M dát za menej ako 1 sekundu.
- Funkcie analýzy výkonu: Ponúka komplexné funkcie, ako je analýza PSRR, analýza odozvy regulácie v uzavretej slučke, hodnotenie kvality energie, analýza harmonických prúdu a zapínacieho prúdu na vyhodnotenie a optimalizáciu stability systému a energetickej účinnosti.
- Hardvérovo akcelerovaný test masky: Spĺňa štandard 6σ s trvaním testu kratším ako 1 sekunda, čo umožňuje efektívne overenie kvality signálu.
Rozsah dodávky
- 1x MSO3024HD (4 kanály, 200 MHz, 12-bitový osciloskop s vysokým rozlíšením)
- 1x napájací kábel
- 1x dátový kábel USB 3.0, 1 m, USB A–B
- 2x Pasívna sonda UT-P06
- 1x priechodný kábel BNC-BNC
- 1x BNC kábel s krokosvorkami (červený/čierny)
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Stručná úvodná príručka (angličtina)
Rady
Digitálny osciloskop: Štandardný
Spektrálny analyzátor: Štandardný
Digitálny voltmeter: Štandardný
Vysoko presný frekvenčný čítač: Štandardný
Analyzátor protokolov: Štandardný – RS232/422/485/UART, I²C, SPI
Analyzátor protokolov: Voliteľný - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logický analyzátor: Voliteľný – 16-kanálový (hardvérový štandard), použiteľný s logickou sondou analyzátora UT-M15 (voliteľný)
Generátor funkcií/ľubovoľných tvarov vĺn vrátane analýzy Bodeho grafu: Voliteľné – MSO3000HD-AWG
Analýza výkonu: Voliteľné – MSO3000HD-PWR
Rozšírenie šírky pásma: Voliteľné – MSO3000HD-BW3M5T5M
Rozšírenie šírky pásma: Voliteľné – MSO3000HD-BW2MT3M5
Rozšírenie šírky pásma: Voliteľné – MSO3000HD-BW2MT5M
- HDMI® je zavedená značka HDMI Licensing L.L.C.
