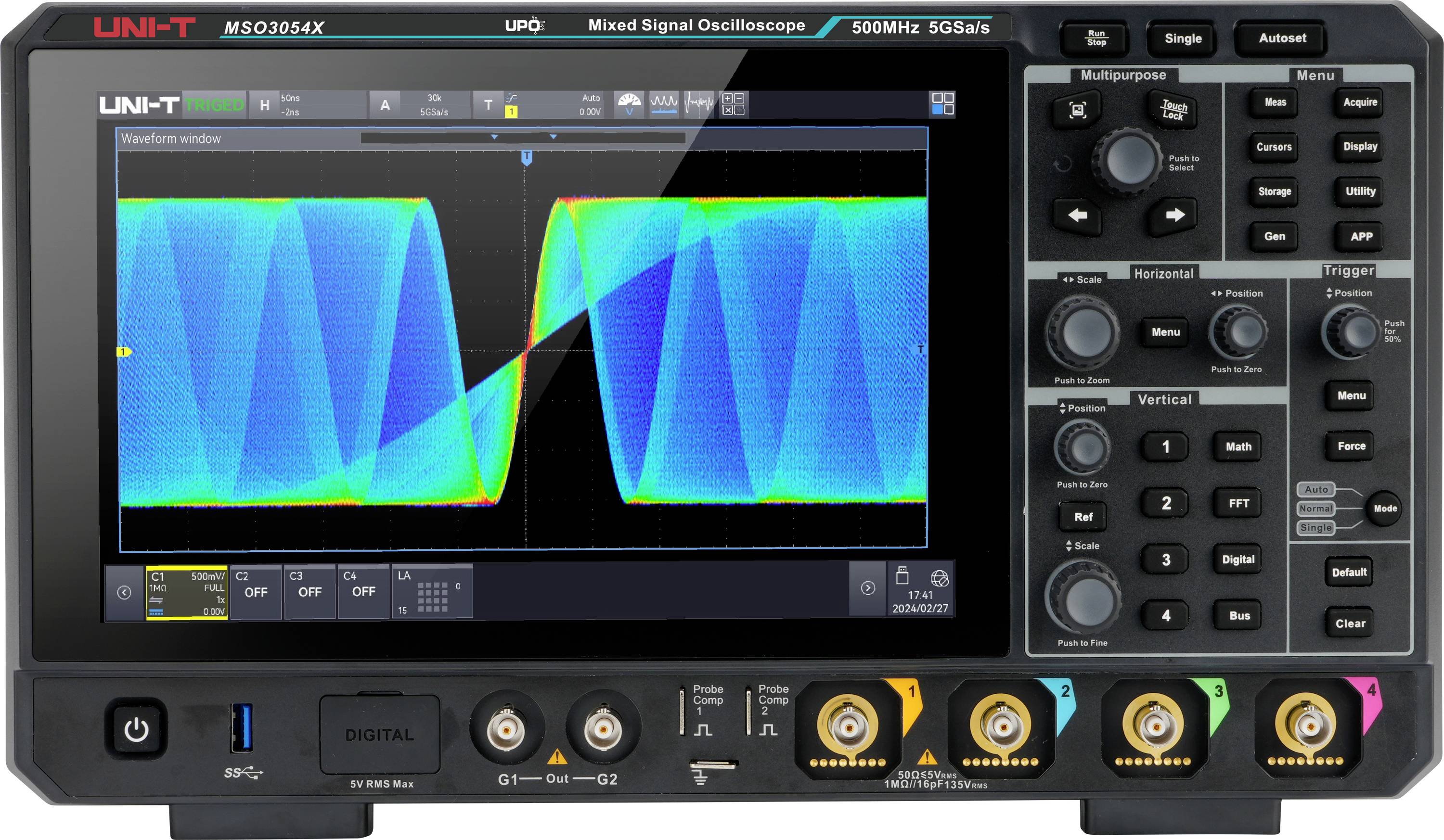

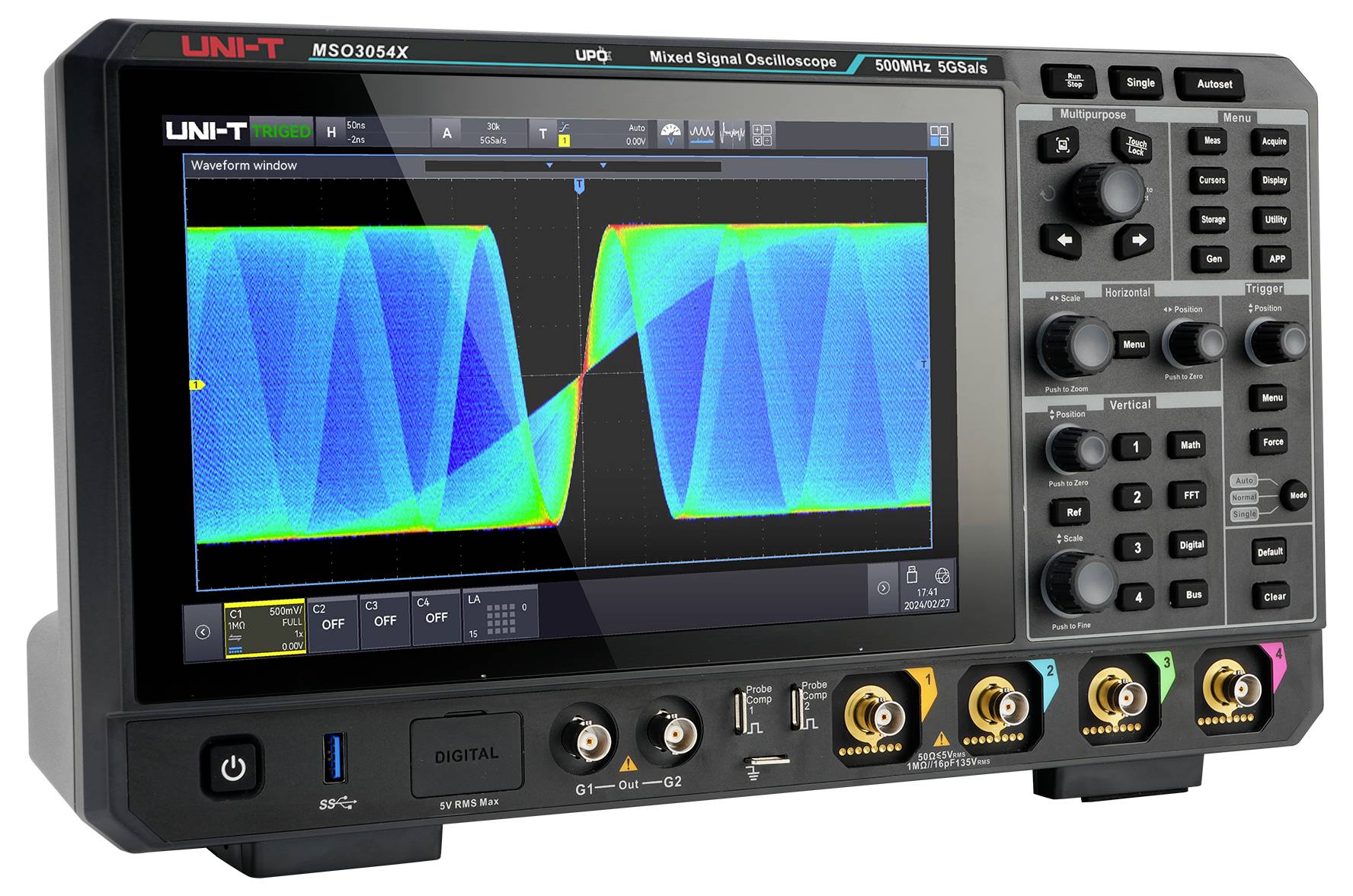

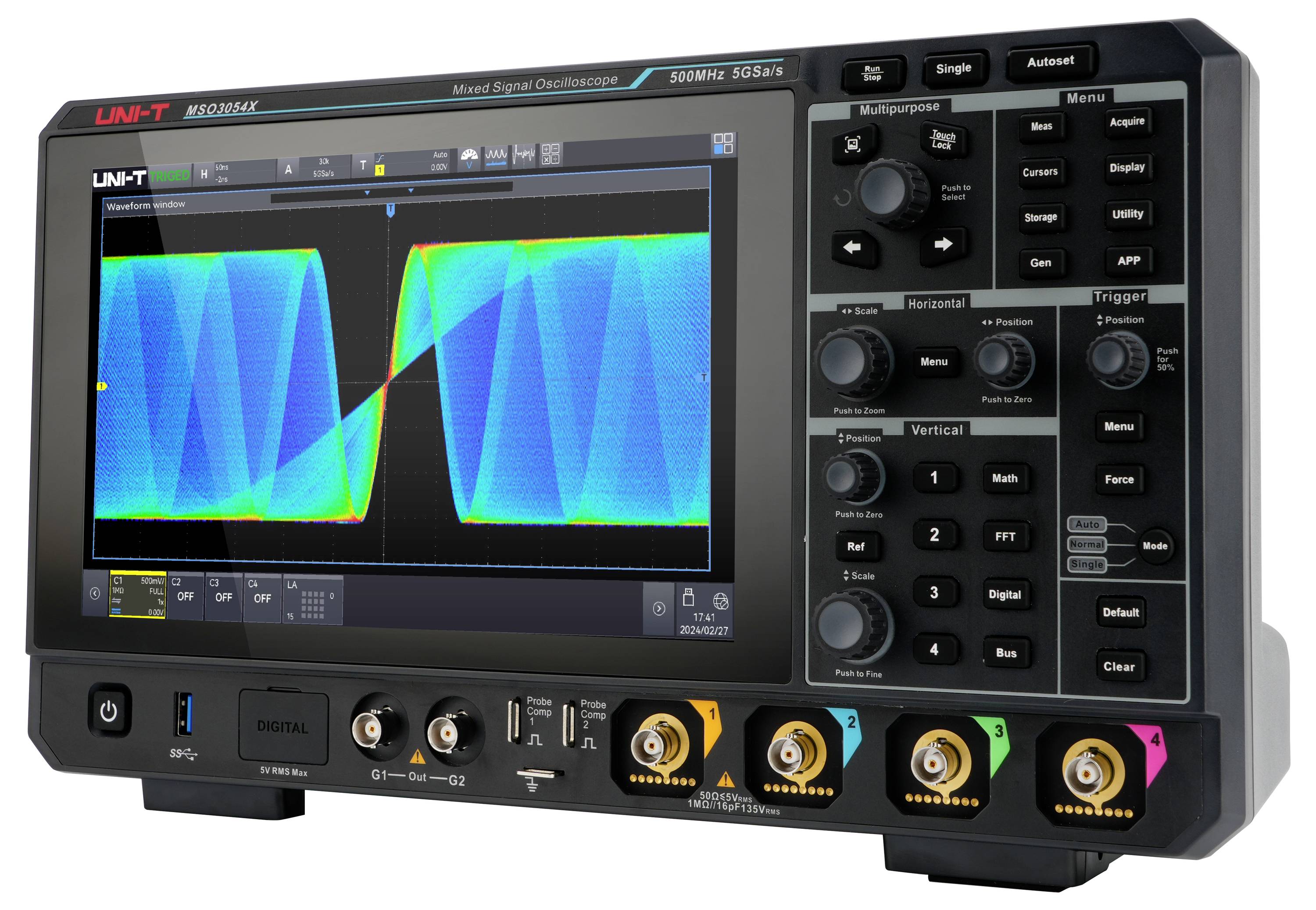

Uni-T MSO3054X digitálny osciloskop 500 MHz 5 GSa/s 500 Mpts generátor funkcií, spektrálny analyzátor, analýza harmonick
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (3 036,59 € / kus)
3 036,59 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Digitálny osciloskop UNI-T MSO3054X 500MHz 4+16 kanálový MSO Ready 5 Gsa/s 500 Mpts 2 000 000 wfms/s 10,1″ kapacitný dotykový displej digitálna pamäť (DSO)
- - Šírka pásma: 500 MHz
- - Analógové kanály: 4
- - Vzorkovacia frekvencia v reálnom čase: 5 GSA/s
- - Maximálna hĺbka pamäte: 500 Mpts
- - Rýchlosť snímania priebehov: 2 000 000 wfms/s (sekvenčný režim)
- - Digitálne kanály: 16
- - Displej: 10,1-palcový kapacitný dotykový displej s ovládaním gestami
- - Pripojenie: Integrovaný webový server pre diaľkové ovládanie
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
500 MHz
- Vzorkovacej frekvencie na kanál
5 GSa/s
- Veľkosť obrazovky
10.1 palca
- Vlastnosti osciloskopu
generátor funkcií
spektrálny analyzátor
analýza harmonickej oscilácie
mixovaný signál (MSO)
logický analyzátor
- Počet analógových vstupov
4
bez certifikátu
- Počet digitálnych vstupov max.
16
- Rozhranie
sériový
- Hĺbka pamäte na kanál (Mpts)
500 Mpts
- Typ
MSO3054X
Na stiahnutie
Datasheet
Datasheet 3399967 Uni-T MSO3054X digitálny osciloskop 500 MHz 5 GSa/s 500 Mpts generátor funkcií, spektrálny analyzátor, analýza harmonick
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3399967 Uni-T MSO3054X digitálny osciloskop 500 MHz 5 GSa/s 500 Mpts generátor funkcií, spektrálny analyzátor, analýza harmonick
Návod na obsluhu a bezpečnostné pokyny 3399967 Uni-T MSO3054X digitálny osciloskop 500 MHz 5 GSa/s 500 Mpts generátor funkcií, spektrálny analyzátor, analýza harmonick
Návod na obsluhu a bezpečnostné pokyny 3399967 Uni-T MSO3054X digitálny osciloskop 500 MHz 5 GSa/s 500 Mpts generátor funkcií, spektrálny analyzátor, analýza harmonick
Popis
Zmiešaný osciloskop UNI-T MSO3054X ponúka maximálnu vzorkovaciu frekvenciu 5 Gsa/s a hĺbku pamäte až 500 Mpts. Vďaka exkluzívnej technológii Ultra Phosphor 3.0 dosahuje rýchlosť snímania priebehu 2 000 000 wfms/s a podporuje 12 pokročilých protokolov spúšťania a dekódovania sériovej zbernice. Tento osciloskop je vybavený 10,1-palcovou kapacitnou dotykovou obrazovkou s ovládaním gestami a integrovaným webovým serverom pre diaľkové ovládanie, takže je ideálny pre aplikácie vo vstavaných systémoch, automobilovej elektronike a leteckom priemysle.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- - Integrácia 9 v 1: Kombinuje osciloskop, logický analyzátor, generátor priebehu, spektrálny analyzátor a ďalšie funkcie pre maximálnu všestrannosť.
- - Ultra Phosphor 3.0: 8-kanálová paralelná analýza, spracovanie až 20 Gbps a rýchlosť snímania 2 000 000 wfms/s pre presnú detekciu anomálií.
- - 54 typov meraní: merania napätia, frekvencie a fázy s pokročilými štatistickými funkciami a trendovými grafmi pre hĺbkovú analýzu.
- - Analýza výkonu 6+: Komplexná analýza kvality a výkonu s meraním PSRR, harmonických a nárazového prúdu a 12 testami v roku 2024.
- - Spektrálny analyzátor: Podporuje 4M-bodovú FFT, simultánnu 4-kanálovú FFT, vodopádový graf a meranie markerov pre rýchlu a presnú frekvenčnú analýzu.
Rozsah dodávky
- - MSO3054X (500 MHz, 5 Gsa/s, 4 kanály) x 1
- - Napájací kábel x 1
- - 1x USB kábel
- - Pasívne sondy (500 MHz) x4
- - Priechodný kábel BNC-BNC × 1
- - BNC kábel s krokosvorkami (červený a čierny) × 1
- - Pasívne sondy × 4
- - Kalibračný certifikát x 1
- - Viacjazyčné bezpečnostné pokyny x 1
- - Stručný návod na obsluhu x 1
Rady
Iné modely
- MSO3034X: šírka pásma 350 MHz, 4 analógové kanály, vzorkovacia frekvencia 5 Gsa/s, hĺbka pamäte až 500 Mpts, rýchlosť snímania tvaru vlny 2 000 000 wfms/s, 16 digitálnych kanálov a voliteľný dvojkanálový generátor 50 MHz.
Možnosti softvéru
- MSO3000X-AWG: Softvérová možnosť generátora ľubovoľných priebehov s dvojitou frekvenciou 50 MHz (vrátane Bodeho grafu).
- MSO3000X-PWR: Analýza výkonu softvérovej možnosti
- MSO3000X-BND: Všetky softvérové možnosti spúšťania a dekódovania sériovej zbernice (vrátane AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Softvér na spúšťanie a analýzu zvuku cez sériovú zbernicu (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Softvér na spúšťanie a analýzu sériovej zbernice pre letecký priemysel (MIL-STD-1553).
- MSO3000X-ARINC429: Softvér na spúšťanie a analýzu sériovej zbernice pre letecký priemysel (ARINC 429).
- MSO3000X-AUTO: Softvér na spúšťanie a dekódovanie sériovej zbernice automobilu (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Spúšťanie a analýza sériovej zbernice (Manchester)
- MSO3000X-CANFD: Softvér na spúšťanie a analýzu sériovej zbernice v automobile (CAN-FD)
- MSO3000X-LIN: Softvér na spúšťanie a analýzu sériovej zbernice pre automobily (LIN)
- MSO3000X-FLEX: Softvér na spúšťanie a analýzu sériovej zbernice v automobilovom priemysle (FlexRay)
- MSO3000X-SENT: Softvér na spúšťanie a analýzu zbernice automobilových senzorov (SENT)
