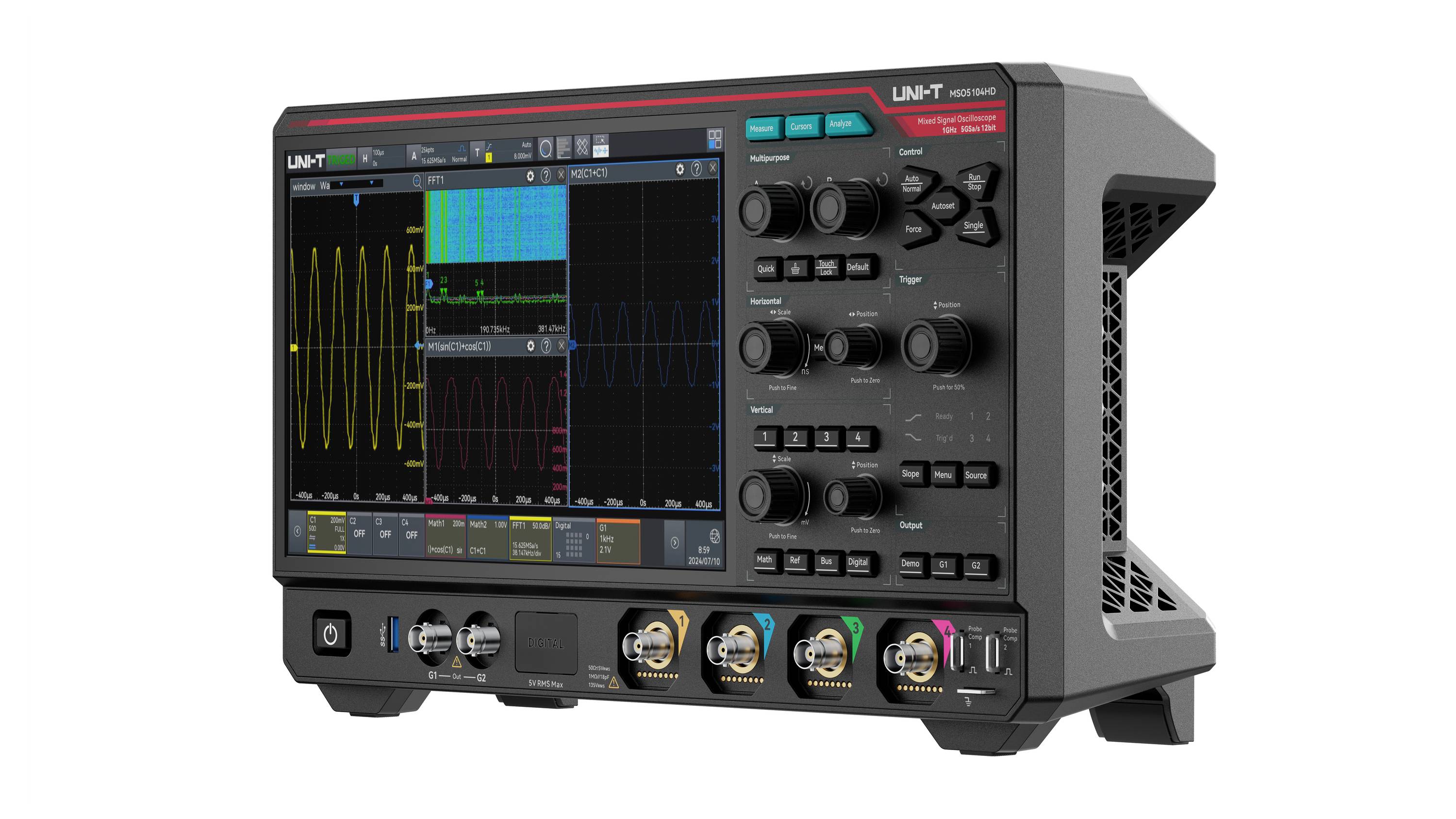

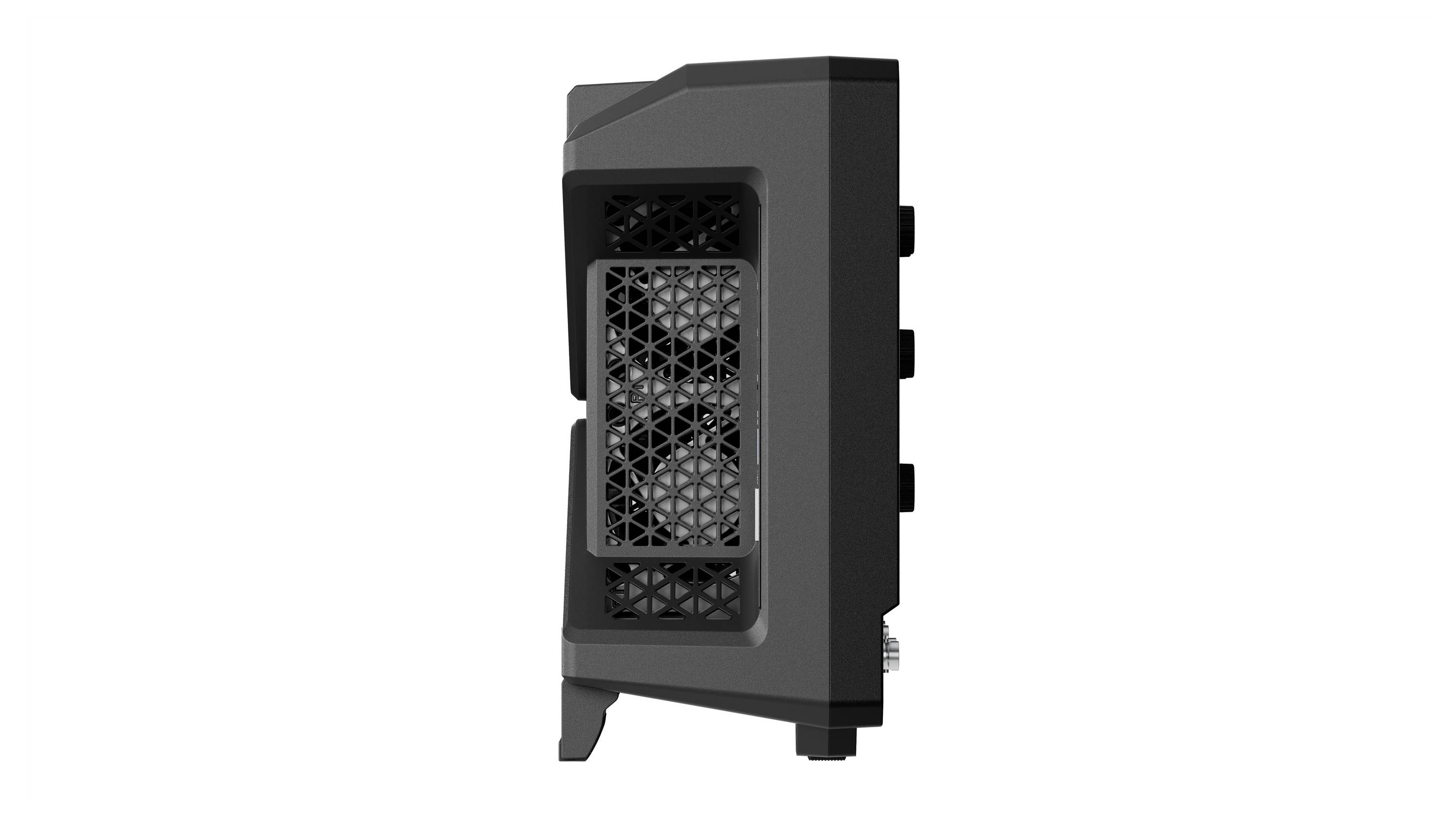

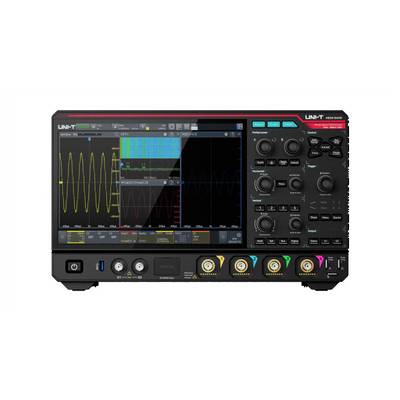

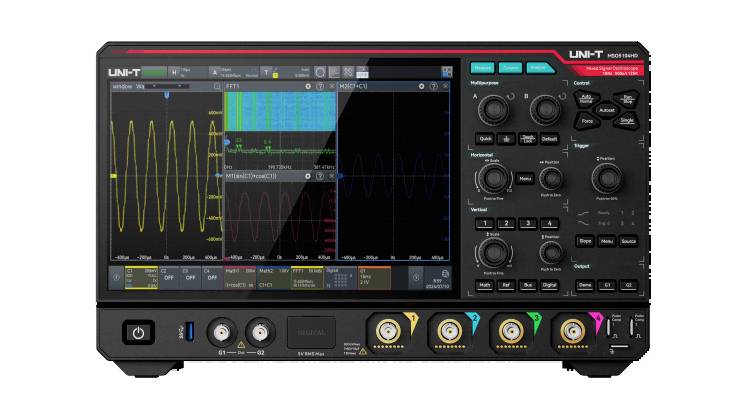

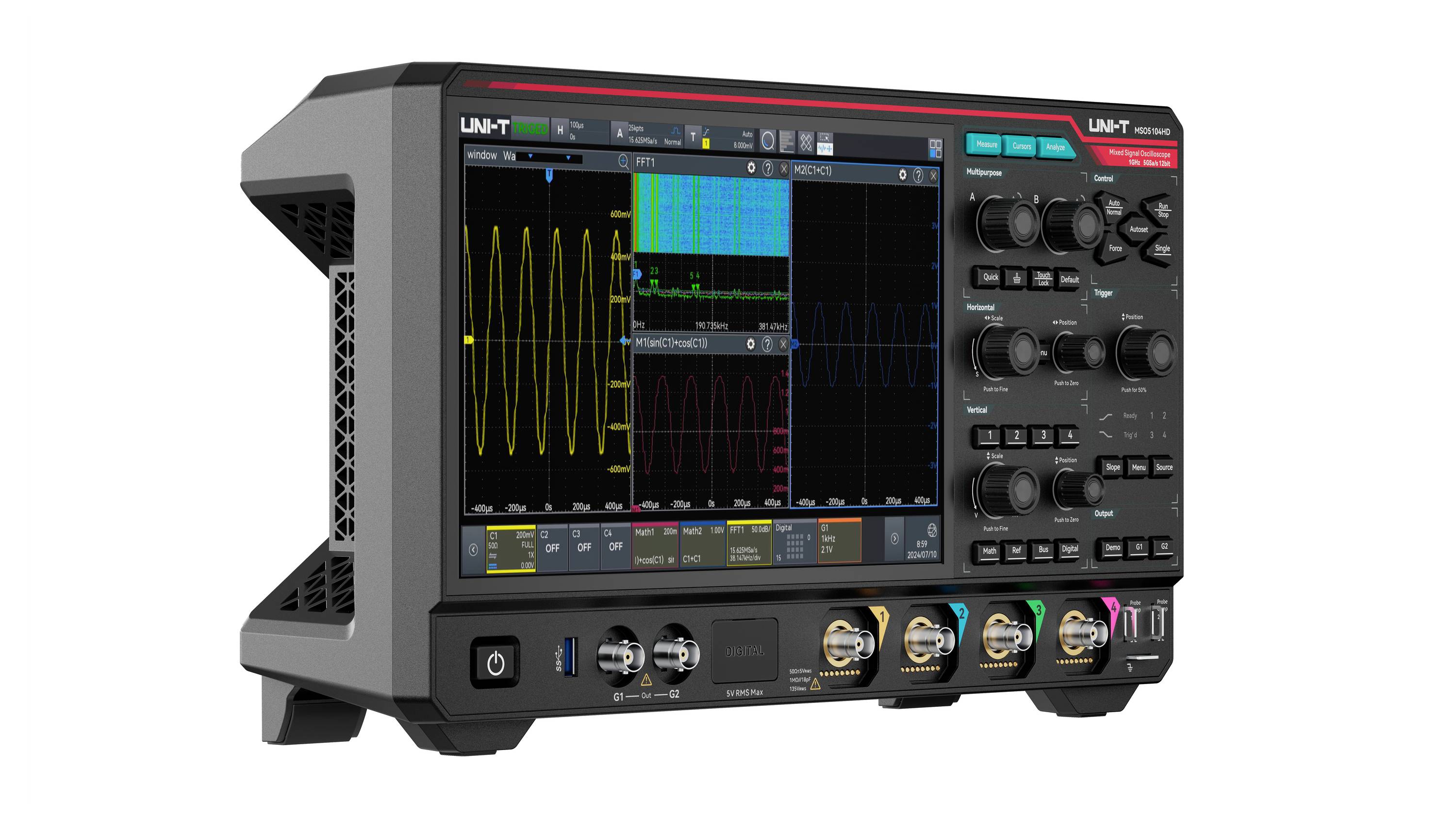

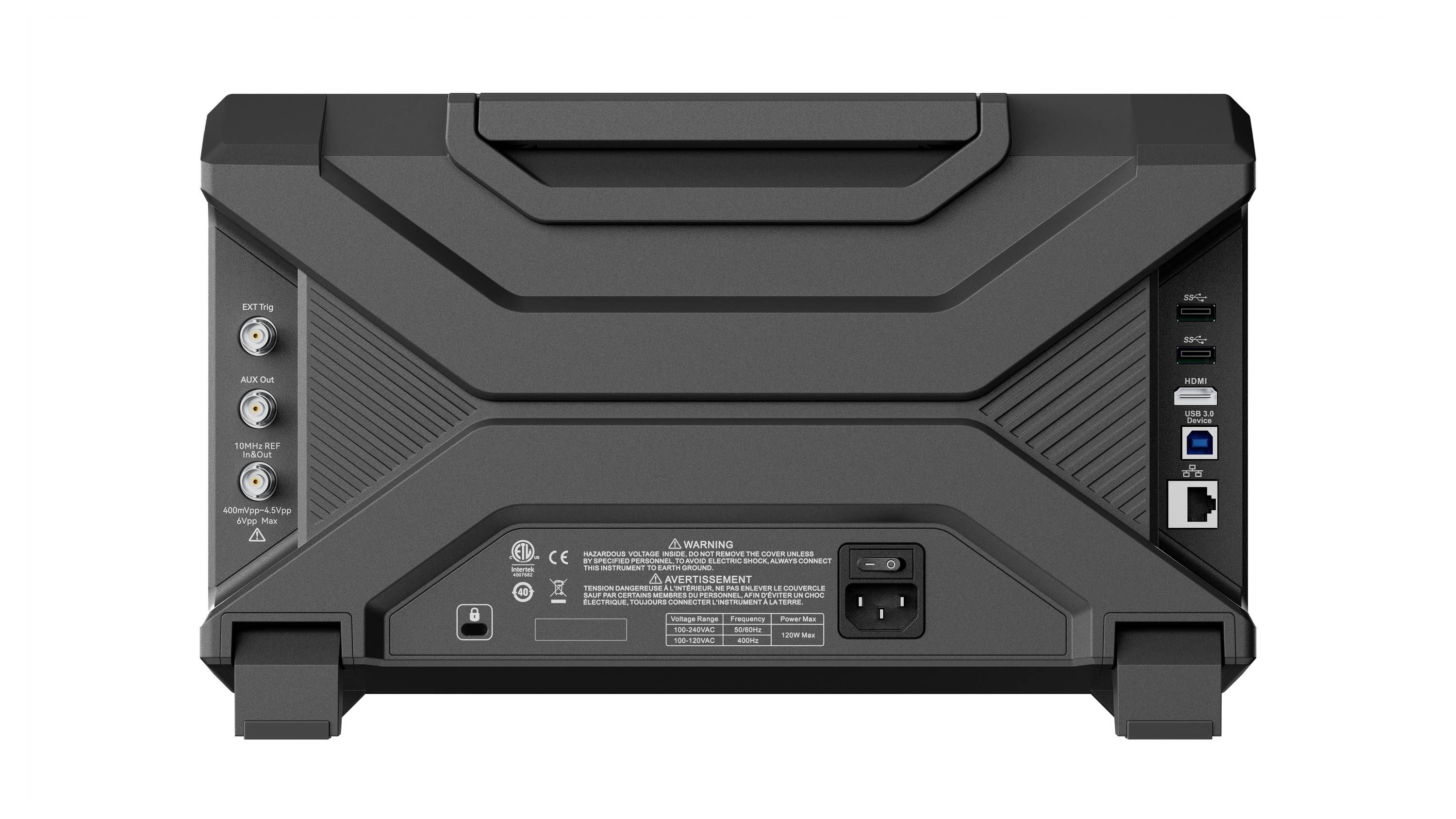

Uni-T MSO5034HD analógový osciloskop, digitálny osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (2 787,80 € / kus)
2 787,80 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Osciloskop UNI-T s vysokým rozlíšením MSO5034HD
- Šírka pásma: 350 MHz
- Analógové kanály: 4
- Digitálne kanály: 16
- Vertikálne rozlíšenie: 12 bitov
- Vzorkovacia frekvencia v reálnom čase: 5 Gsa/s
- Maximálna hĺbka pamäte: 500 Mpts
- Rýchlosť zachytávania tvaru vlny: 800 000 wfms/s (sekvenčný režim: až 1 500 000 wfms/s)
Technické parametre
- Kategória výrobku
analógový osciloskop
- Šírka pásma
350 MHz
- Vzorkovacej frekvencie na kanál
2 GSa/s
- Rozlíšenie
12 Bit
- Veľkosť obrazovky
25,65 cm (10,1 Zoll)
- Vlastnosti osciloskopu
mixovaný signál (MSO)
- Časová základňa
500 ps/div až 1000 s/div
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT II
- Vertikálna odchýlka
1 mV/div až 10 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
1 mV/div až 10 V/div (pri 1 MΩ)
- Napájanie
100 - 240 V/AC
- Rozmer.
(d x š x v) 121 x 358 x 214 mm
- Hmotnosť
4.1 kg
- Počet digitálnych vstupov max.
16
- Displej
1280 x 800 Pixel
- Možnosť kalibrácie
Interná samokalibrácia (Self-Cal)
- Šírka
358 mm
- V
214 mm
- Dĺžka
121 mm
- Rozhranie
hostiteľský port USB
USB zariadenia
LAN
HDMI
- Hĺbka pamäte na kanál (Mpts)
200 Mpts
- Typ
MSO5034HD
Na stiahnutie
Datasheet
Datasheet 3757372 Uni-T MSO5034HD analógový osciloskop, digitálny osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3757372 Uni-T MSO5034HD analógový osciloskop, digitálny osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mixovaný signál (MSO) 1 ks
Popis
MSO5034HD je výkonný osciloskop s vysokým rozlíšením, šírkou pásma 350 MHz, vzorkovacou frekvenciou 5 Gsa/s, 4 analógovými a 16 digitálnymi kanálmi a hĺbkou pamäte až 500 Mpts. Vďaka exkluzívnej technológii UltraPhosphor 3.0 dosahuje rýchlosť snímania priebehu až 1 500 000 wfms/s s 256 úrovňami sivej. Ponúka inovatívny digitálny spúšťací systém s vysokou citlivosťou a nízkym jitterom, ako aj množstvo pokročilých funkcií spúšťania a analýzy, ako je spektrálna analýza, analýza výkonu, histogram, záznam priebehu, ERES, hardvérovo akcelerované testovanie masiek, vyhľadávanie a navigácia a spúšťanie a dekódovanie sériovej zbernice. 10,1-palcová kapacitná dotyková obrazovka s ovládaním viacerými gestami v kombinácii s praktickými tlačidlami rýchleho výberu umožňuje obzvlášť intuitívne ovládanie a optimalizovaný používateľský zážitok.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 16-bitové vysoké rozlíšenie: Kombinuje 12-bitový ADC so 4-bitovým ERES pre efektívne 16-bitové rozlíšenie, znižuje šum a presne zobrazuje jemné detaily signálu.
- Ultra Phosphor 3.0: Umožňuje zobrazenie priebehu v reálnom čase a vylepšenú vizualizáciu signálu.
- Funkcia 9 v 1: Kombinuje digitálny osciloskop, logický analyzátor, generátor ľubovoľných priebehov, spektrálny analyzátor, analyzátor protokolov, digitálny voltmeter, frekvenčný čítač, analyzátor Bodeho grafu a analyzátor výkonu v jednom zariadení.
- Analýza časovania zbernice: Podporuje analýzu časovania pre protokoly I²C, SPI a CAN.
- 56 automatických meracích funkcií: S histogramom a trendovými diagramami pre rýchlu a prehľadnú analýzu signálu.
- Hardvérové nahrávanie priebehu: Nahrávanie a prehrávanie v reálnom čase s až 400 000 snímkami.
- Rozšírená FFT: S až 4 Mpts pre detailnú analýzu vo frekvenčnej doméne.
- Zobrazenie vo viacerých oknách: Súčasné zobrazenie priebehu, FFT a analýzy protokolu na jednej obrazovke.
- Spúšťanie zóny: Cielene deteguje anomálie signálu a izoluje relevantné oblasti signálu.
- 10,1-palcová dotyková obrazovka: Kapacitná HD dotyková obrazovka s rozlíšením 1280 × 800 pre intuitívne ovládanie.
- Podpora SCPI: Ideálne pre diaľkové ovládanie a automatizované testovacie sekvencie.
- Integrovaný webový server: Umožňuje vzdialené monitorovanie a ovládanie prostredníctvom počítača alebo mobilného zariadenia.
Rozsah dodávky
- MSO5034HD x 1
- Napájací kábel x 1
- Kábel USB 3.0 x 1
- Pasívne sondy (500 MHz) x4
- Priechodný kábel BNC-BNC × 1
- Káble s krokosvorkami BNC (červený a čierny) × 3
Rady
Iné modely
- MSO5104HD: šírka pásma 1 GHz, 4 analógové kanály, 16 digitálnych kanálov, vzorkovacia frekvencia 5 Gsa/s, hĺbka pamäte 500 Mpts, frekvencia snímania priebehu 800 000 wfms/s (sekvenčný režim: až 1 500 000 wfms/s)
- MSO5054HD: šírka pásma 500 MHz, 4 analógové kanály, 16 digitálnych kanálov, vzorkovacia frekvencia 5 Gsa/s, hĺbka pamäte 500 Mpts, frekvencia snímania priebehu 800 000 wfms/s (sekvenčný režim: až 1 500 000 wfms/s)
Možnosti softvéru
-MSO5000HD-BND: Všetky možnosti spúšťania a dekódovania pre sériové zbernice (vrátane EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL a časovania).
-MSO5000HD-AUTO: Možnosť spúšťania a dekódovania sériovej zbernice pre automobily (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2-kanálový generátor ľubovoľných tvarov signálu s frekvenciou 50 MHz (vrátane BODE).
-MSO5000HD-CANFD: Možnosť spúšťania a analýzy automobilovej sériovej zbernice (CAN-FD).
-MSO5000HD-FLEX: Možnosť spúšťania a analýzy sériovej zbernice v automobilovom priemysle (FlexRay).
-MSO5000HD-SENT: Možnosť spúšťania a analýzy sériovej zbernice automobilu (SENT).
-MSO5000HD-CANXL: Možnosť spúšťania a analýzy sériovej zbernice automobilu (CAN-XL).
-MSO5000HD-I3C: Vstavaná možnosť spúšťania/dekódovania (I3C).
-MSO5000HD-1WIRE: Možnosť spúšťania a analýzy sériovej zbernice v automobile (1-WIRE).
-MSO5000HD-MANCH: Možnosť spúšťania a analýzy sériovej zbernice (Manchester).
-MSO5000HD-AUDIO: Možnosť spúšťania a analýzy zvuku cez sériovú zbernicu (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Možnosť spúšťania a analýzy sériovej zbernice pre letecký priemysel (MIL-STD-1553).
-MSO5000HD-ARINC429: Doplnok spúšťania a analýzy sériovej zbernice pre letecký priemysel (ARINC429).
-MSO5000HD-PWR: Možnosť analýzy výkonu.
-MSO5000HD-TIMING: Analýza časovania (vrátane I²C, SPI, I²S a CAN).
