Uni-T MSO7204X digitálny osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (14 703,25 € / kus)
14 703,25 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity

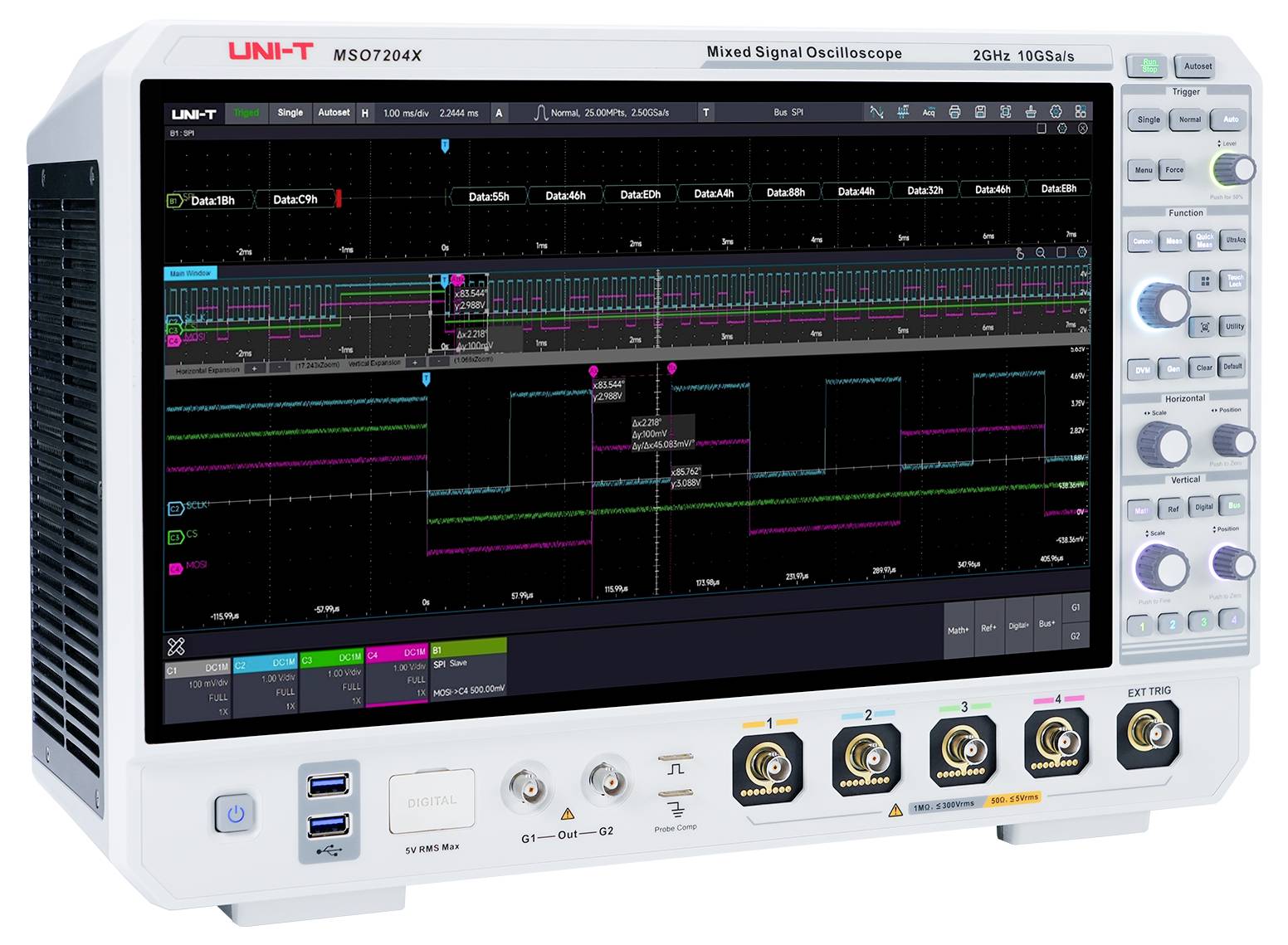

Zmiešaný signálový osciloskop UNI-T MSO7204X
- Šírka pásma: 2 GHz
- Analógové kanály: 4
- Digitálne kanály: 16
- Vzorkovacia frekvencia v reálnom čase: 10 Gsa/s
- Maximálna hĺbka pamäte: 1 Gpts (jeden kanál), 250 Mpts (všetky kanály)
- Rýchlosť zachytávania priebehu: 600 000 wfms/s (režim UltraAcq), 2 000 000 wfms/s (sekvenčný režim)
- Displej: 15,6-palcový kapacitný dotykový displej s vysokým rozlíšením a ovládaním gestami
- Operačný systém: Windows 10 64-bit
Technické parametre
- Technológia UltraAcq® (rýchlosť snímania v reálnom čase až 600 000 wfms/s)
- Sekvenčný režim (rýchlosť snímania až 2 000 000 wfms/s)
- Rozsiahle pokročilé analytické funkcie (výkon, jitter, protokol, test masky/limitov).
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
1 GHz
- Vzorkovacej frekvencie na kanál
10 GSa/s
- Displej
15,6-palcová kapacitná dotyková obrazovka s rozlíšením FHD; rozlíšenie 1920 * 1080
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
15.6 palca
- Časová základňa
100 ps/div – 1000 s/div
- Počet analógových vstupov
4
bez certifikátu
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
AC, DC, GND
- Vstupné napätie
300 V
- Napájanie
100 - 240 V/AC
- Rozmer.
(d x š x v) 216 x 452 x 309 mm
- Hmotnosť
10.5 kg
- Počet digitálnych vstupov max.
16
- Displej
1920x1080 Pixel
- Šírka
452 mm
- V
309 mm
- Dĺžka
216 mm

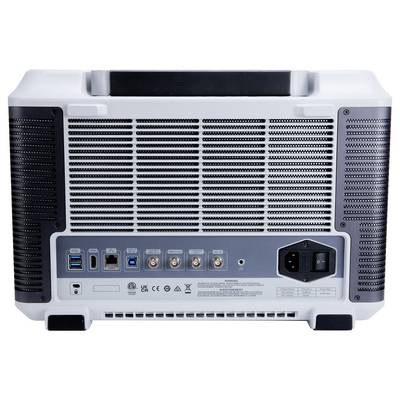

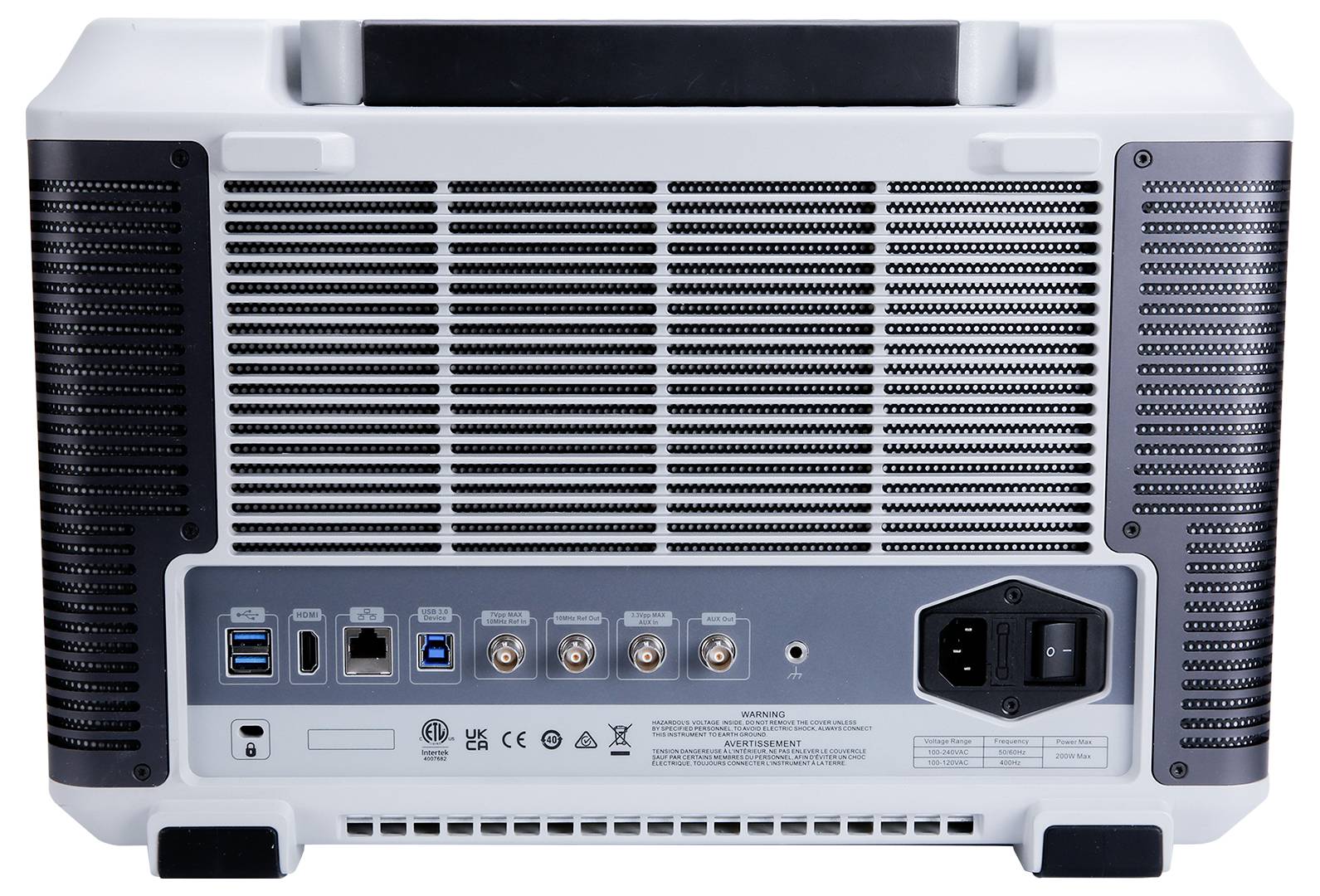

- Rozhranie
hostiteľský port USB
LAN
HDMI
USB zariadenia
- Hĺbka pamäte na kanál (Mpts)
1 Gpts
- Typ
MSO7204X
Na stiahnutie
Datasheet
Datasheet 3532320 Uni-T MSO7204X digitálny osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532320 Uni-T MSO7204X digitálny osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny 3532320 Uni-T MSO7204X digitálny osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny 3532320 Uni-T MSO7204X digitálny osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 ks
Popis
MSO7204X je najnovší osciloskop od spoločnosti UNI-T pre zmiešané signály. Vďaka šírke pásma až 2 GHz a vzorkovacej frekvencii 10 Gsa/s ponúka vynikajúce výhody pri analýze vysokofrekvenčných signálov. Vďaka unikátnej technológii UltraAcq® dosahuje rýchlosť snímania priebehu až 800 000 wfms/s – v sekvenčnom režime dokonca až 2 000 000 wfms/s. V kombinácii s extrémne hlbokou pamäťou 1 Gpts sa výrazne zlepšuje schopnosť detekovať zriedkavé anomálie signálu a vykonávať podrobnú analýzu priebehu signálu.
MSO7000X podporuje množstvo dekódovaní spúšťačov a protokolov a ponúka pokročilé analytické funkcie, ako je sekvenčný režim, histogram, analýza výkonu, analýza jitteru, očný diagram a meranie šablóny. K dispozícii je celkovo 58 automatických parametrov merania, ktoré spĺňajú rozmanité požiadavky inžinierov.
Zariadenie je vybavené 64-bitovým operačným systémom Windows 10 a poskytuje stabilnú a rozšíriteľnú systémovú platformu. 15,6-palcová kapacitná dotyková obrazovka s HD rozlíšením podporuje zobrazenie viacerých okien s rozdelenou obrazovkou a ovládanie gestami viacerých dotykov. Vďaka tomu je osciloskop ideálny pre aplikácie v komunikáciách, leteckom priemysle, vzdelávaní a mnohých ďalších oblastiach.
Tento text bol preložený strojovo.
MSO7000X podporuje množstvo dekódovaní spúšťačov a protokolov a ponúka pokročilé analytické funkcie, ako je sekvenčný režim, histogram, analýza výkonu, analýza jitteru, očný diagram a meranie šablóny. K dispozícii je celkovo 58 automatických parametrov merania, ktoré spĺňajú rozmanité požiadavky inžinierov.
Zariadenie je vybavené 64-bitovým operačným systémom Windows 10 a poskytuje stabilnú a rozšíriteľnú systémovú platformu. 15,6-palcová kapacitná dotyková obrazovka s HD rozlíšením podporuje zobrazenie viacerých okien s rozdelenou obrazovkou a ovládanie gestami viacerých dotykov. Vďaka tomu je osciloskop ideálny pre aplikácie v komunikáciách, leteckom priemysle, vzdelávaní a mnohých ďalších oblastiach.
Tento text bol preložený strojovo.
Prevedenie
- Technológia UltraAcq® s rýchlosťou zachytávania priebehu až 2 000 000 wfms/s
- Flexibilné rozloženie s viacerými oknami (voľne kombinovateľné, škálovateľné, celá obrazovka/rozdelené, plávajúce/ukotvené)
- Ultra Phosphor® 3.0 pre jasné zobrazenie nestálych signálov
- Integrovaný 64-bitový operačný systém Windows 10
- Vkladanie do MATLABu s priamym zobrazením výsledkov v osciloskope

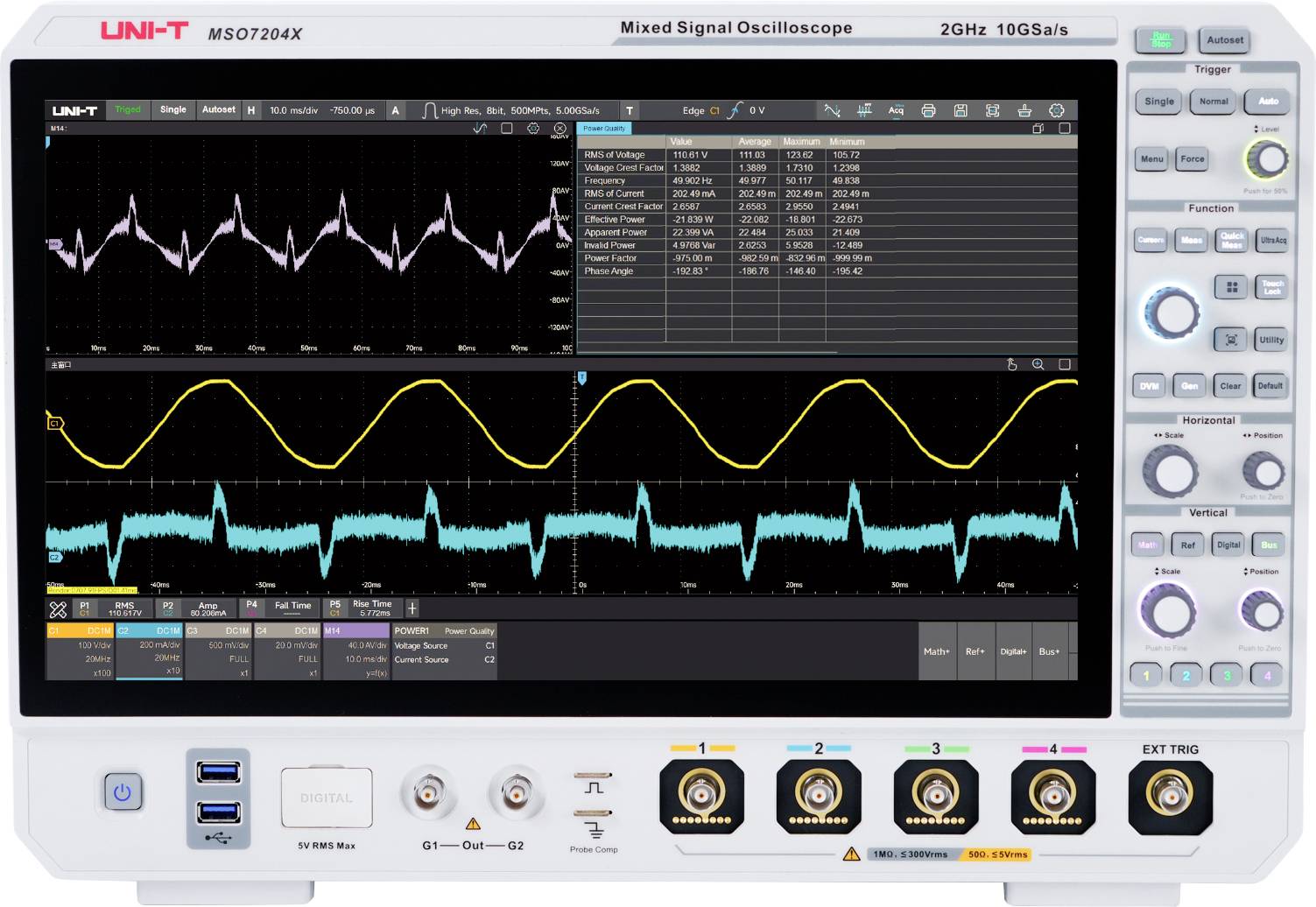

- Komplexná analýza výkonu (kvalita energie, harmonické, straty pri spínaní, SOA, zvlnenie, regulačná slučka)

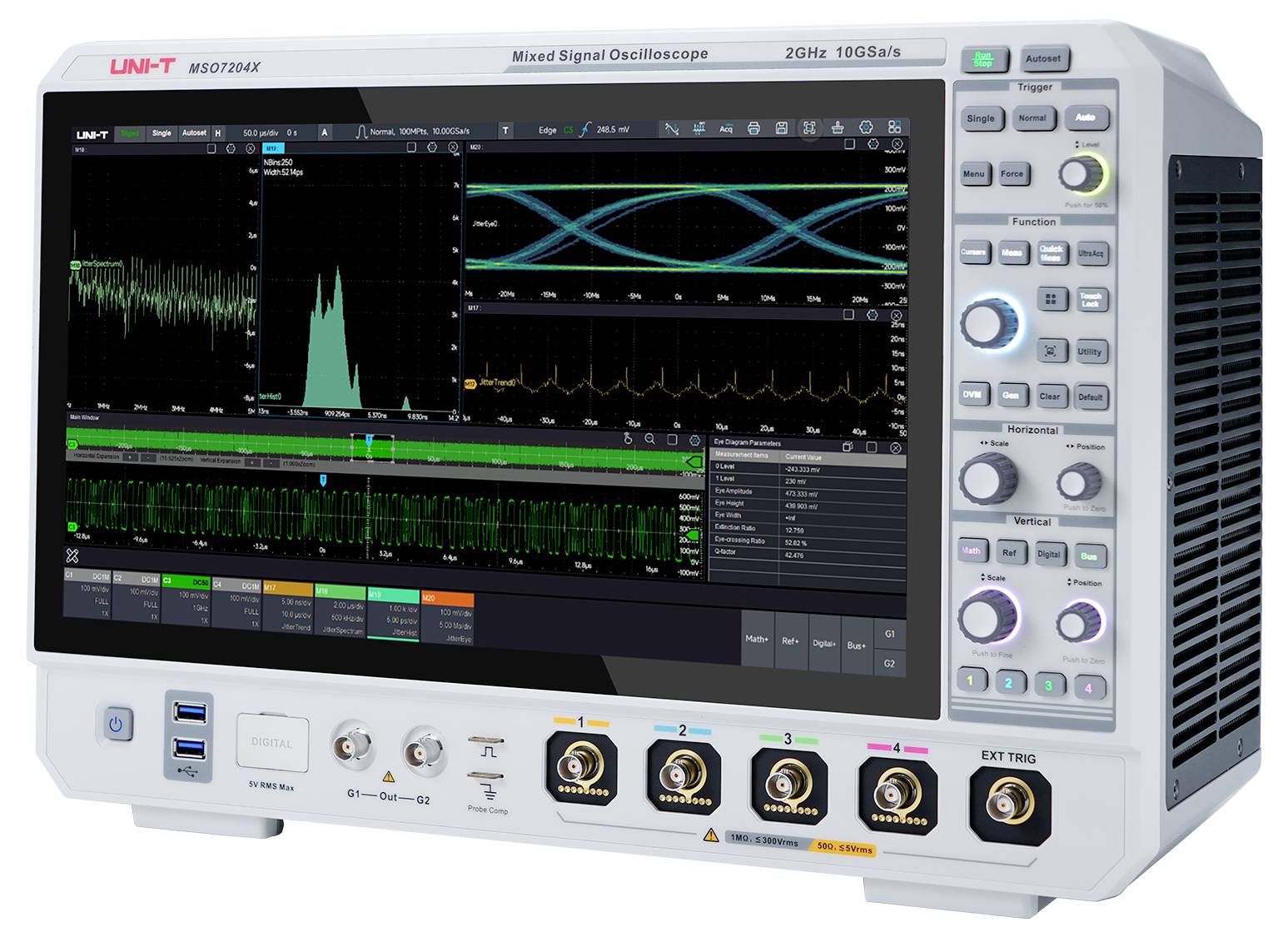

- Analýza jitteru a očný diagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Analýza sériových protokolov až pre 11 protokolov
- Integrovaný webový server (SCPI, diaľkové ovládanie, export údajov, mobilné webové rozhranie, online manuál)
Rozsah dodávky
- 1x MSO7204X (4-kanálový, 2 GHz digitálny osciloskop)
- 1x napájací kábel
- 1x dátový kábel USB 3.0, 1 m, USB A–B
- 2x Pasívna sonda UT-P07
- 2x priechodné káble BNC-BNC
- 1x Predný kryt (ochranný kryt pre predný panel)
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Stručná úvodná príručka (angličtina)
Rady
Spektrálny analyzátor: Štandardný
Digitálny voltmeter: Štandardný
Frekvenčný čítač: Štandardný
Generátor funkčných/ľubovoľných signálov: Voliteľný – MSO7000X-AWG
Logický analyzátor: Voliteľný – MSO7000X-LA
Analyzátor protokolov (štandard): RS232/422/485/UART, I2C, SPI, CAN, LIN
Analyzátor protokolov (voliteľný): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Analýza jitteru a očný diagram: Voliteľné – MSO7000X-JITTER
Analýza výkonu: Voliteľné – MSO7000X-PWR
• Testy masky a prahu: Štandardné
• Rozširujúci balík: Voliteľný – MSO7000X-BND
• Rozšírenie šírky pásma: Voliteľné – MSO7000X-BW-10T20
