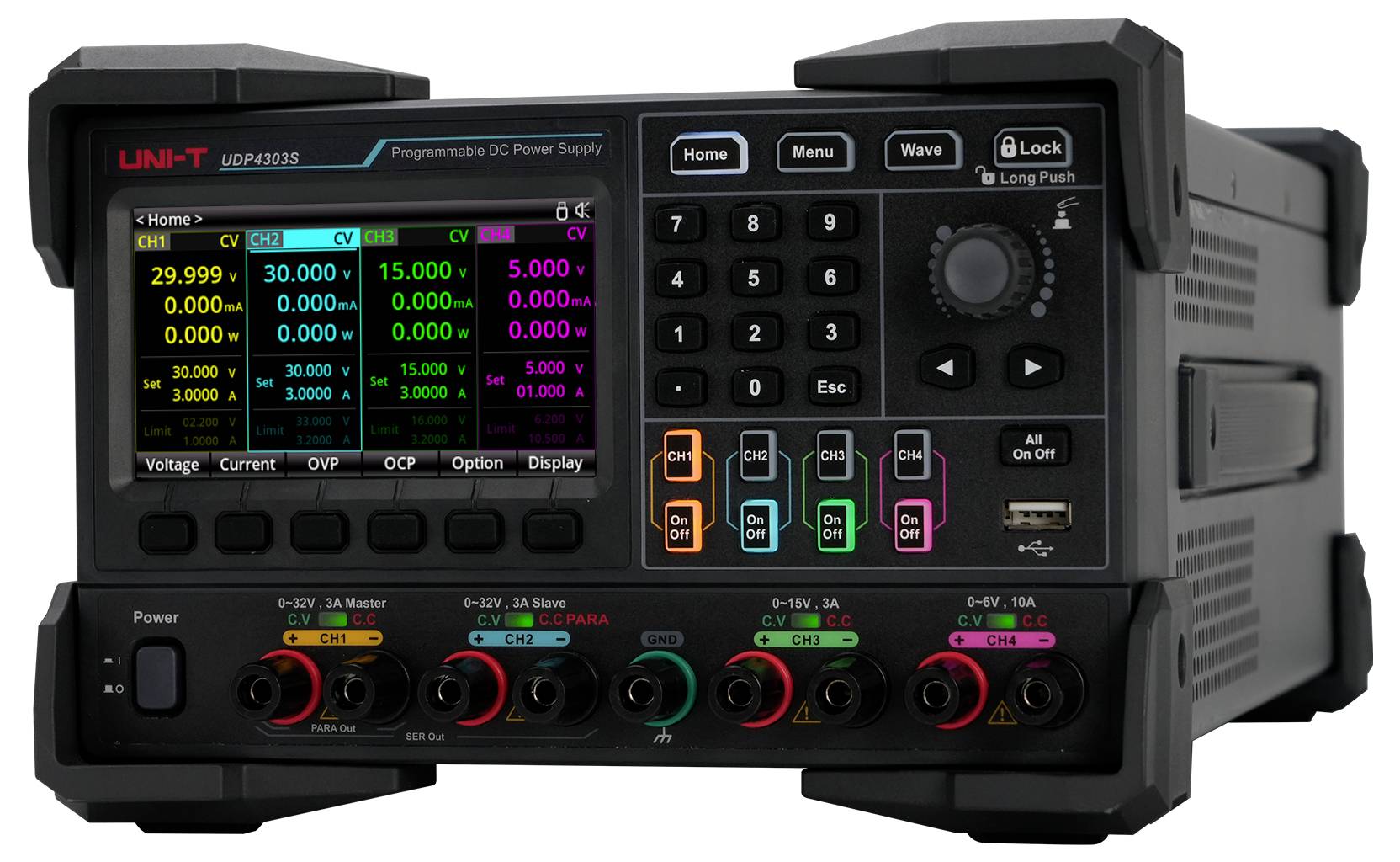

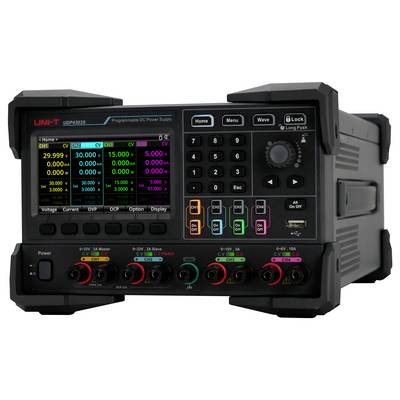

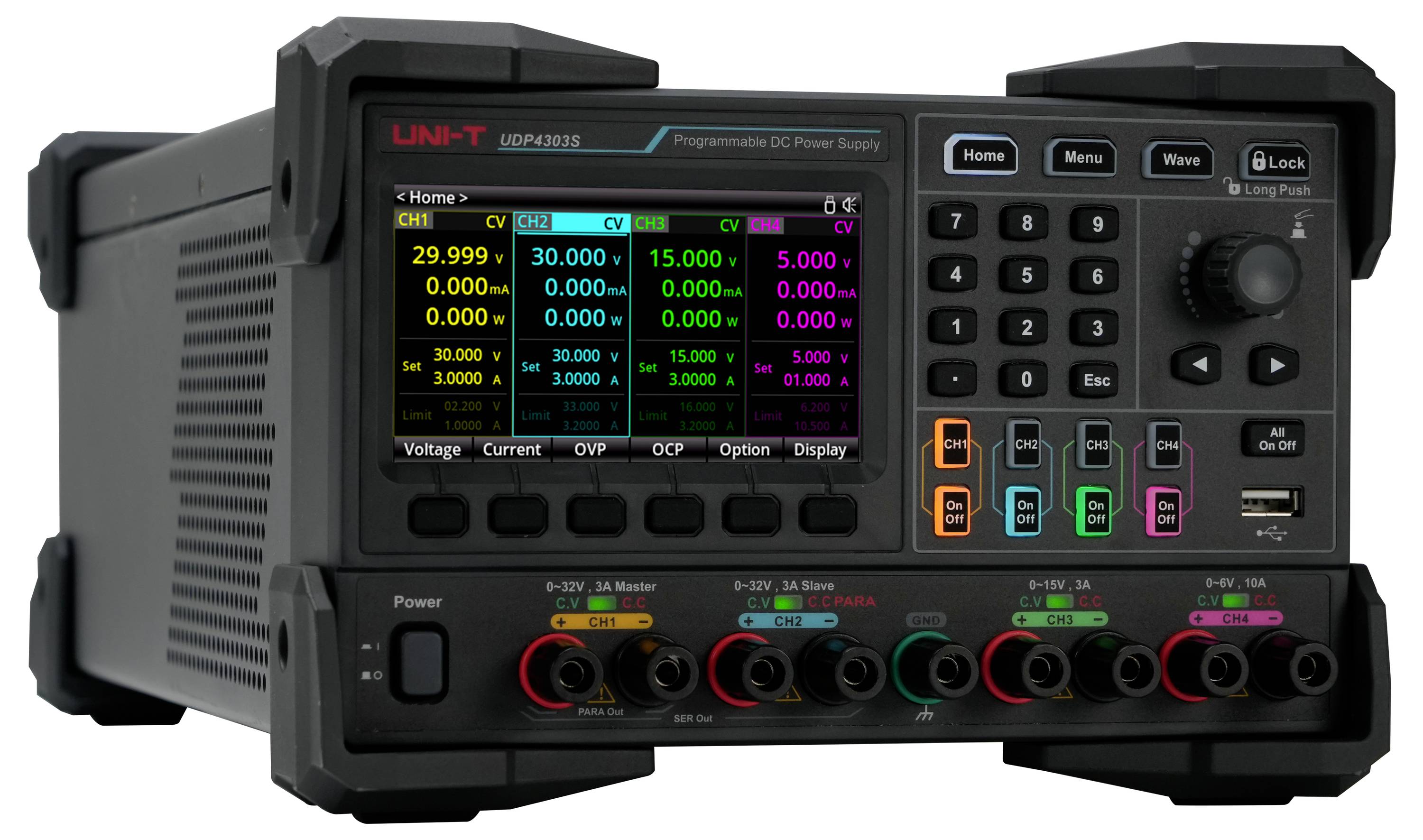

Uni-T UDP4303S laboratórny zdroj s nastaviteľným napätím, 0 - 32 V, 0 - 3 A, 297 W, USB zariadenia, hostiteľský port USB
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
20 Ks
Počet
Celkom (1 158,54 € / kus)
1 158,54 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Programovateľný laboratórny zdroj napájania UNI-T UDP4303S
- 4x galvanicky izolované výstupy
- 2 x 0–32 V/DC / 0–3 A
- 1 x 0–15 V/DC / 0–3 A
- 1 x 0–6 V/DC / 0–10 A
- Výstupný výkon 297 W
- Rozlíšenie merania prúdu až do 1 μA

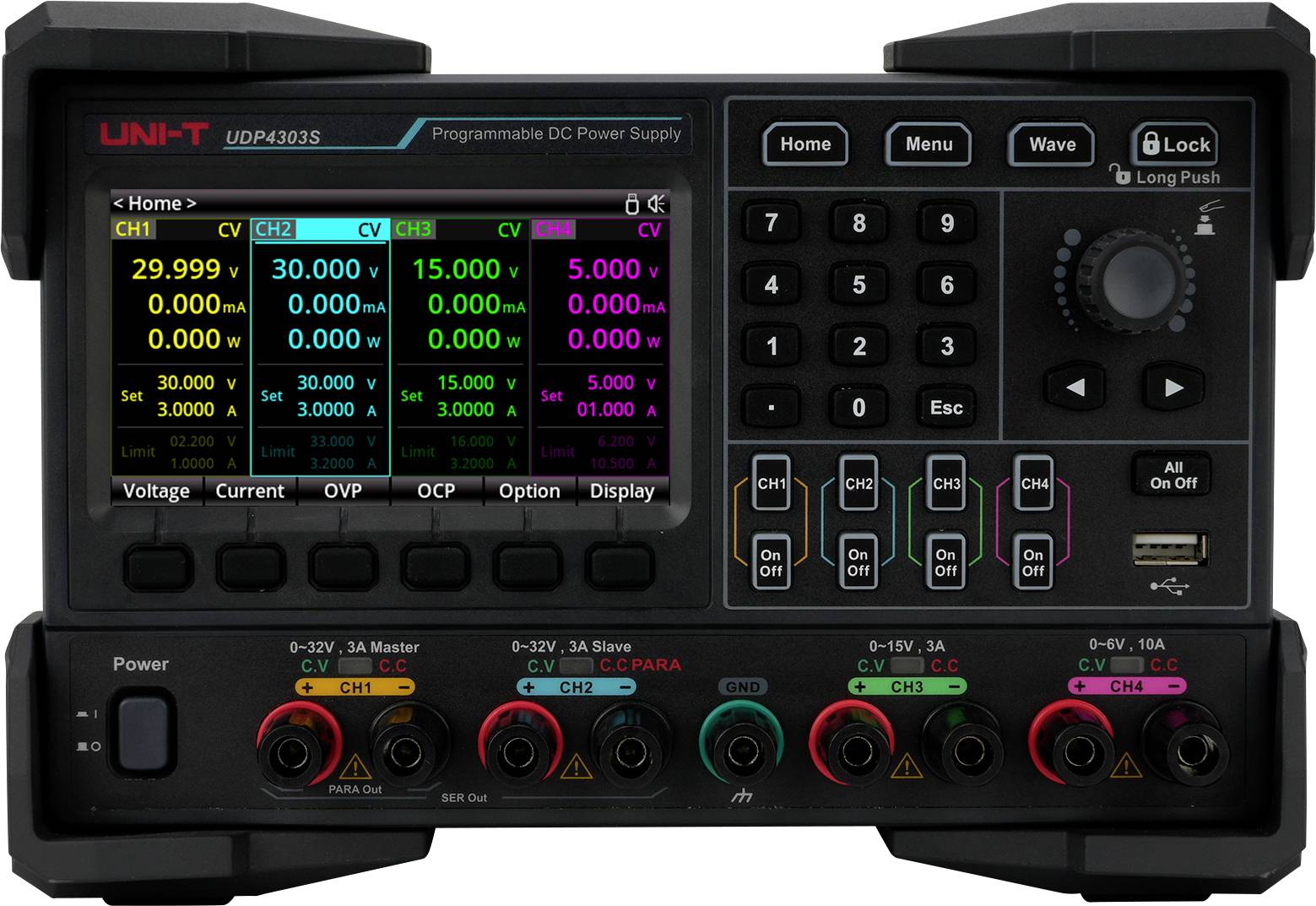

- 4,3-palcový farebný TFT LCD displej
Technické parametre
- 4,3-palcový TFT LCD displej
- Interné sériové a paralelné zapojenie pre CH1 a CH2
- 4-vodičové diaľkové snímanie (pre všetky 4 kanály)
- Výstup zoznamu (až 512 skupín)
- Zobrazenie priebehu
- Rekordér, analyzátor
- Monitor
- Typ
UDP4303S
- Kategória výrobku
laboratórny zdroj s nastaviteľným napätím
- Počet výstupov
4 x
297 W
- Technológia
riadené lineárne
- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
RS-232
- Vlastnosti
možné programovať
- Rozmer.
(d x š x v) 445 x 225 x 159.6 mm
bez certifikátu
- Vstupné napätie (offset)
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Hmotnosť
10.5 kg
- Pripojenie

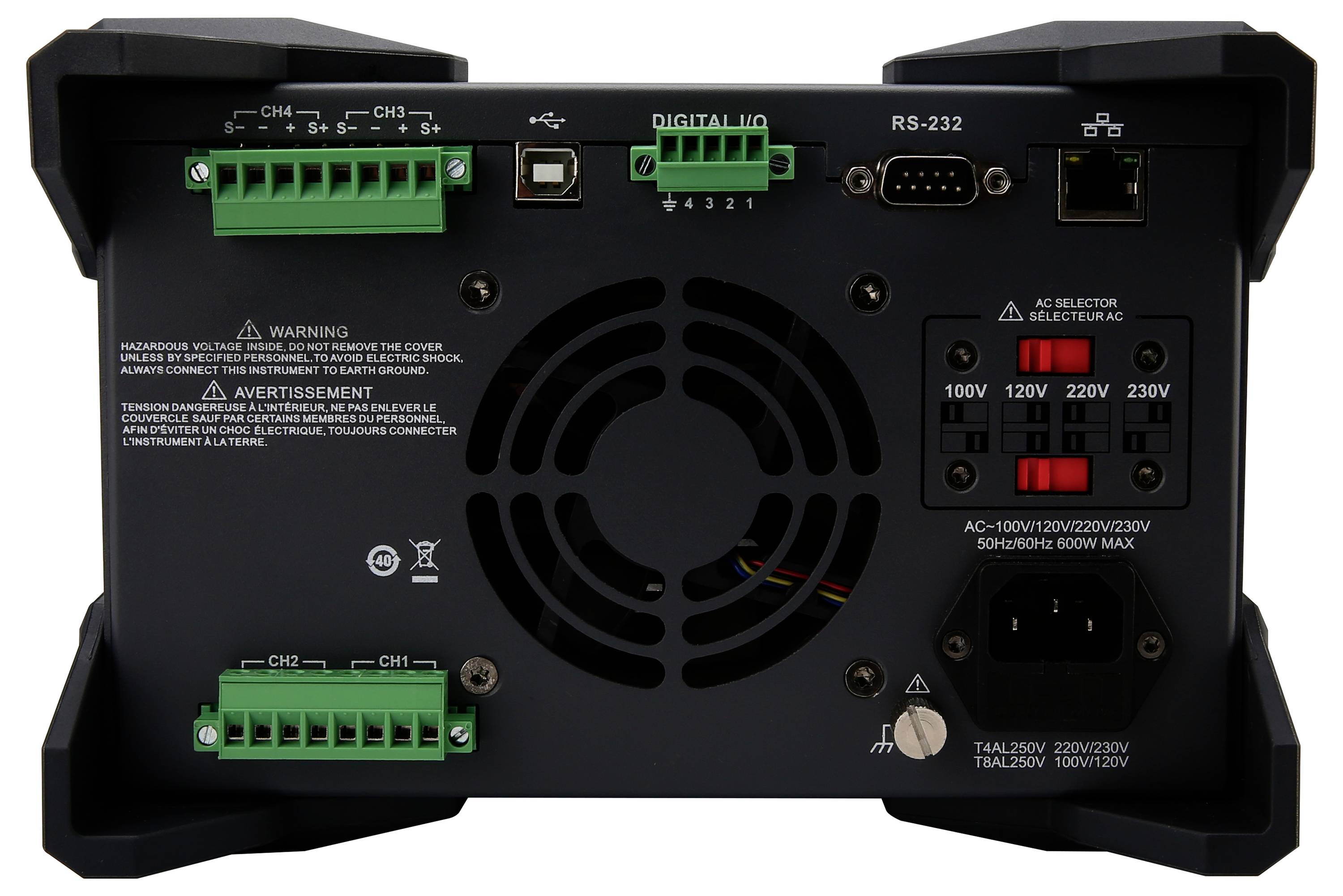

Výstupné pripojenia na prednej a zadnej strane
Konektory Sense pre 4-vodičové meranie; výstupné konektory na prednej a zadnej strane.
Konektory Sense pre 4-vodičové meranie
- Prevedenie
Podporuje 3U, 1/2-rackový formát
- Výstupné napätie (max.)
32 V
- Výstupné napätie (min.)
0 V
- Výstupné napätie 2 (max.)
32 V
- Výstupné napätie 2 (min.)
0 V
- Výstupné napätie 3 (max.)
15 V
- Výstupné napätie 3 (min.)
0 V
- Výstupné napätie 4 (max.)
6 V
- Výstupné napätie 4 (min.)
0 V
- Výstupný prúd (max.)
3 A
- Výstupný prúd (min.)
0 A
- Výstupný prúd 2 (max.)
3 A
- Výstupný prúd 2 (min.)
0 A
- Výstupný prúd 3 (max.)
3 A
- Výstupný prúd 3 (min.)
0 A
- Výstupný prúd 4 (max.)
10 A
- Výstupný prúd 4 (min.)
0 A
- Typ
Programovateľné, lineárne
- Šírka
225 mm
- V
159.6 mm
- Dĺžka
445 mm
- Max. teplota
40 °C
- Min. teplota
0 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3532352 Uni-T UDP4303S laboratórny zdroj s nastaviteľným napätím, 0 - 32 V, 0 - 3 A, 297 W, USB zariadenia, hostiteľský port USB
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532352 Uni-T UDP4303S laboratórny zdroj s nastaviteľným napätím, 0 - 32 V, 0 - 3 A, 297 W, USB zariadenia, hostiteľský port USB
Návod na obsluhu a bezpečnostné pokyny 3532352 Uni-T UDP4303S laboratórny zdroj s nastaviteľným napätím, 0 - 32 V, 0 - 3 A, 297 W, USB zariadenia, hostiteľský port USB
Návod na obsluhu a bezpečnostné pokyny 3532352 Uni-T UDP4303S laboratórny zdroj s nastaviteľným napätím, 0 - 32 V, 0 - 3 A, 297 W, USB zariadenia, hostiteľský port USB
Popis
Programovateľný lineárny jednosmerný laboratórny zdroj UDP4303S ponúka štyri nezávislé výstupy: dva s napätím 32 V/3 A, jeden s napätím 15 V/3 A a jeden s napätím 6 V/10 A. Vyznačuje sa extrémne nízkou reguláciou záťaže a minimálnym zvlnením. Každý kanál je galvanicky izolovaný od ostatných a podporuje 4-vodičovú funkciu diaľkového snímania pre presnú reguláciu napätia v bode zaťaženia. Kanály 1 a 2 je možné interne zapojiť sériovo alebo paralelne, čo výrazne zvyšuje flexibilitu v rôznych aplikáciách. Okrem toho má zariadenie rôzne komunikačné rozhrania vrátane RS232, Ethernetu, SPI a niekoľkých digitálnych vstupov/výstupov, ktoré umožňujú pohodlné diaľkové ovládanie. 4,3-palcový farebný displej ponúka užívateľsky prívetivé rozhranie s rozsiahlymi funkciami, ako je režim zoznamu, funkcie oneskorenia a spúšťania, monitorovanie, záznam údajov, zobrazenie priebehu, predvoľby výstupu, systémové nastavenia, výber jazyka a integrovaný webový server. Vďaka tomu je UDP4303S ideálnym riešením pre náročné testovacie prostredia vo vývoji, laboratóriu a výrobe.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Vysoký výkon a presnosť: celkový výkon 297 W na štyroch izolovaných kanáloch (2× 32 V/3 A, 1× 15 V/3 A, 1× 6 V/10 A) pre stabilné a spoľahlivé napájanie.
- Vysoké rozlíšenie: Rozlíšenie prúdu až do 1 µA a rozlíšenie napätia až do 1 mV na všetkých kanáloch pre presné riadenie a meranie.
- Presné programovanie: Časové rozlíšenie 1 ms umožňuje presné a plynulé riadenie dynamických výstupných kriviek.
- Rýchla vzorkovacia frekvencia: vzorkovacia frekvencia prúdu 8 kSa/s na zachytenie prechodových signálov a priebehov.
- Všestranné prevádzkové režimy: Podporuje nezávislú, sériovú a paralelnú prevádzku pre flexibilné možnosti použitia.
- Intuitívne ovládanie: 4,3-palcový LCD displej so šiestimi voliteľnými používateľskými rozhraniami pre pohodlné zobrazenie údajov.
- Komplexné funkcie: Integrované funkcie zoznamu, spúšťania, monitorovania, oneskorenia a nahrávania pre automatizované testovanie.
- Sledovanie kanálov: CH1 a CH2 je možné synchronizovať, aby sa umožnilo súčasné nastavenie a ovládanie.
- Vylepšená konektivita: RS-232, USB host/device, LAN, digitálne I/O a rozhrania Sense pre jednoduchú integráciu a diaľkové ovládanie.
- Bezpečné merania: Kompletná izolácia kanála s ochranou proti prepólovaniu, prepätiu a presluchu.
- Diaľková kompenzácia: Funkcia diaľkového snímania v 4-vodičovom zapojení kompenzuje straty v sieti a zlepšuje presnosť merania.
Rozsah dodávky
- 1x UDP4303S (4-kanálový programovateľný lineárny napájací zdroj)
- 1x napájací kábel
- 1x kábel tlačiarne USB 2.0, 1,5 m
- 1x digitálny I/O konektor
- 2x zástrčky Sense
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Používateľská príručka
