Uni-T UPO1054 digitálny osciloskop 50 MHz 2 GSa/s 56 Mpts digitálne pamäťové médium (DSO) 1 ks

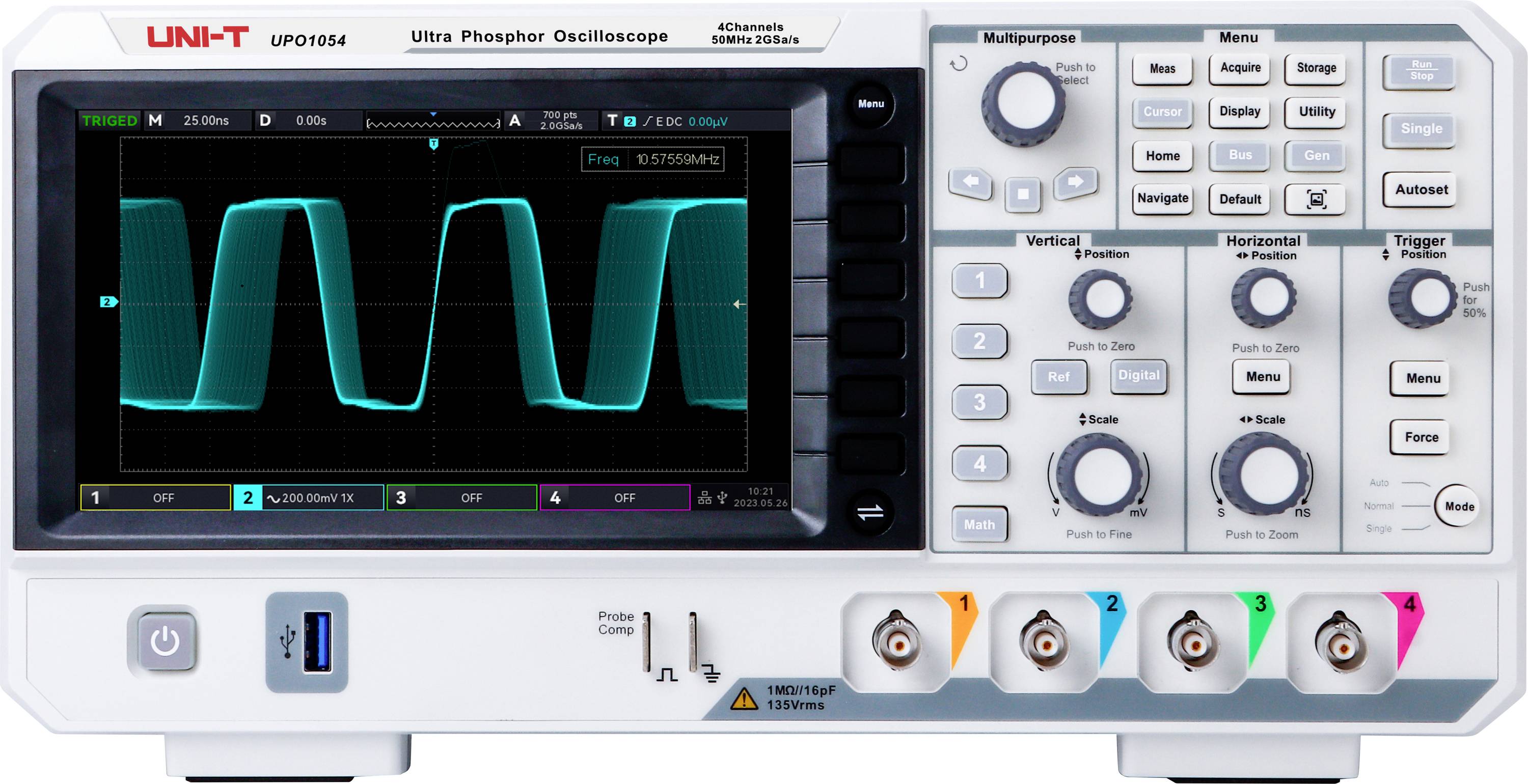

Osciloskop so zobrazenou vlnovou formou na obrazovke. Ovládacie prvky sa nachádzajú vpravo vrátane menu a nastavovacích tlačidiel.

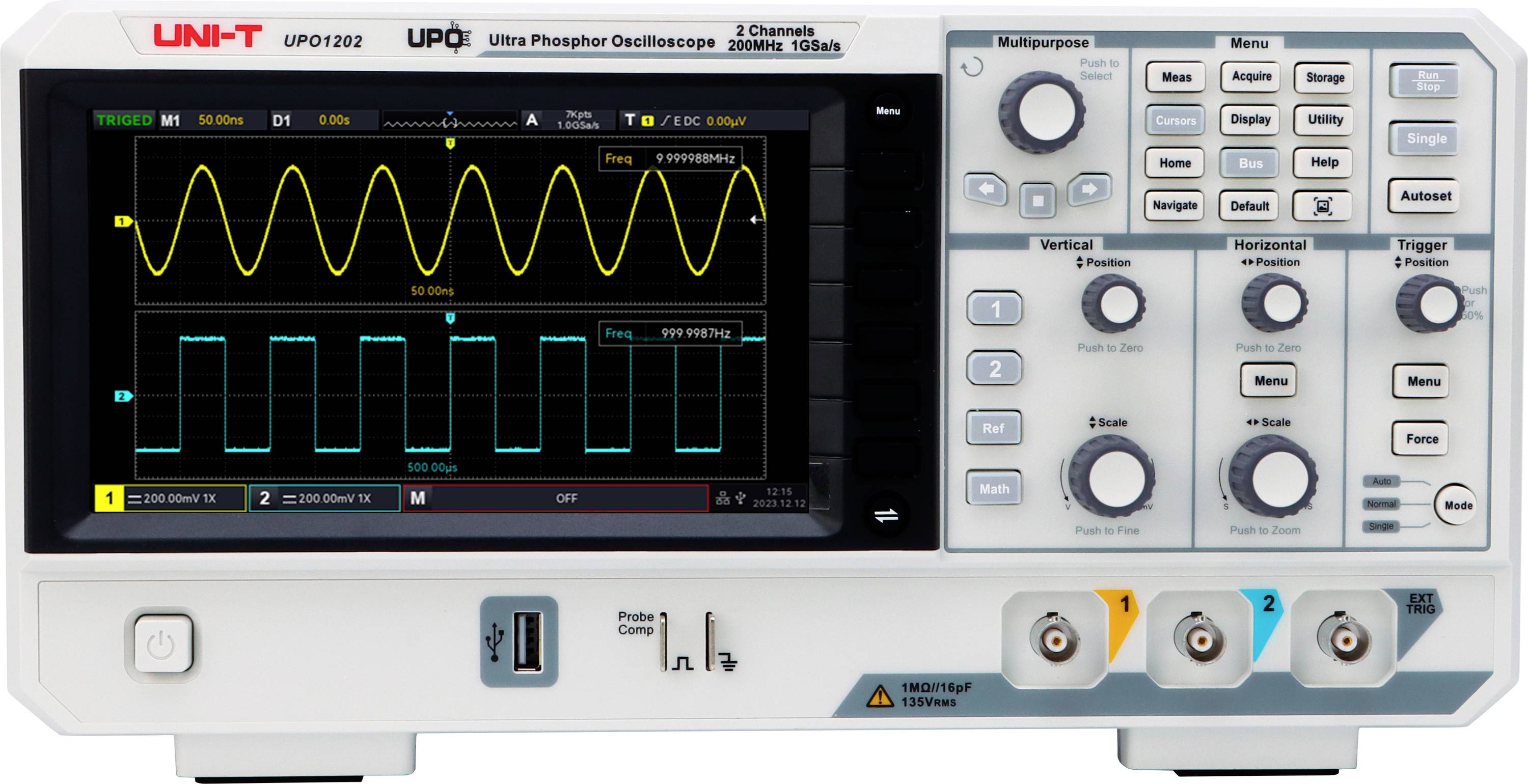

Osciloskop zobrazuje sínusové a obdĺžnikové vlny na obrazovke, s ovládacími prvkami na nastavenie mierky a spúšťacej úrovne.

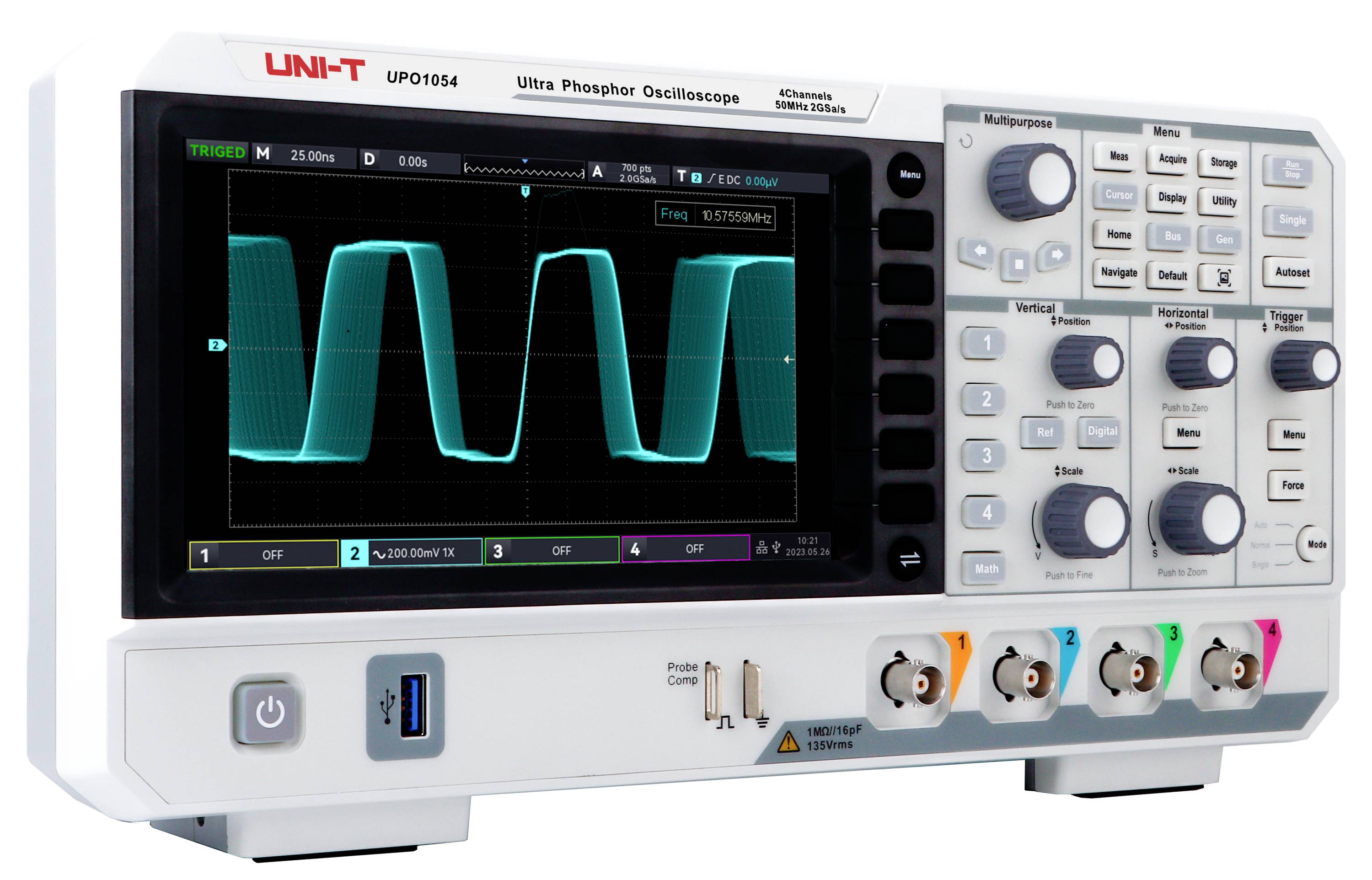

Digitálny osciloskop s displejom zobrazujúcim priebeh vlny. Ovládacie prvky a konektory sa nachádzajú napravo od displeja.

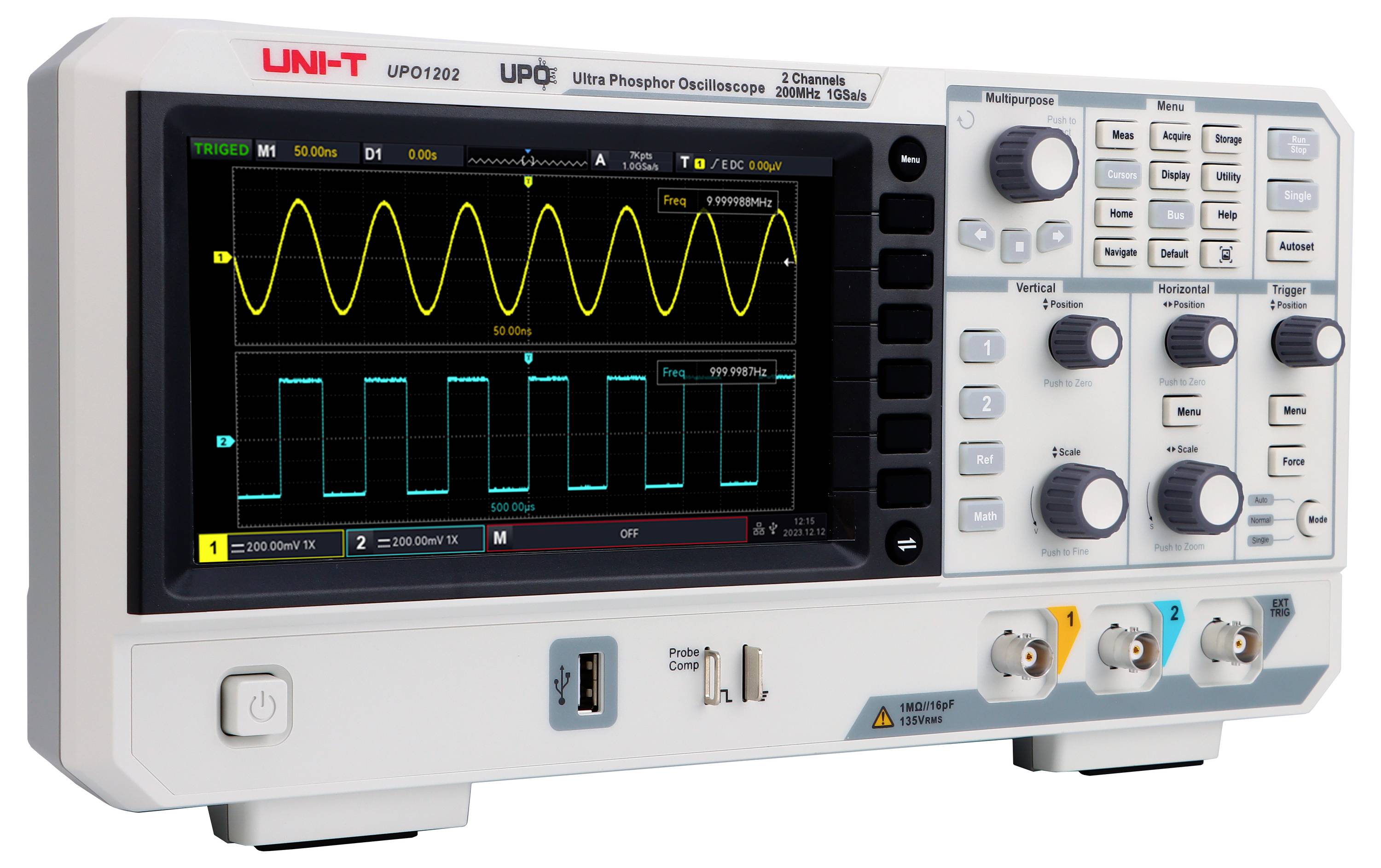

Osciloskop zobrazuje na obrazovke dva vlnovité signály. Ovládacie gombíky a konektory sa nachádzajú vpravo vedľa displeja.

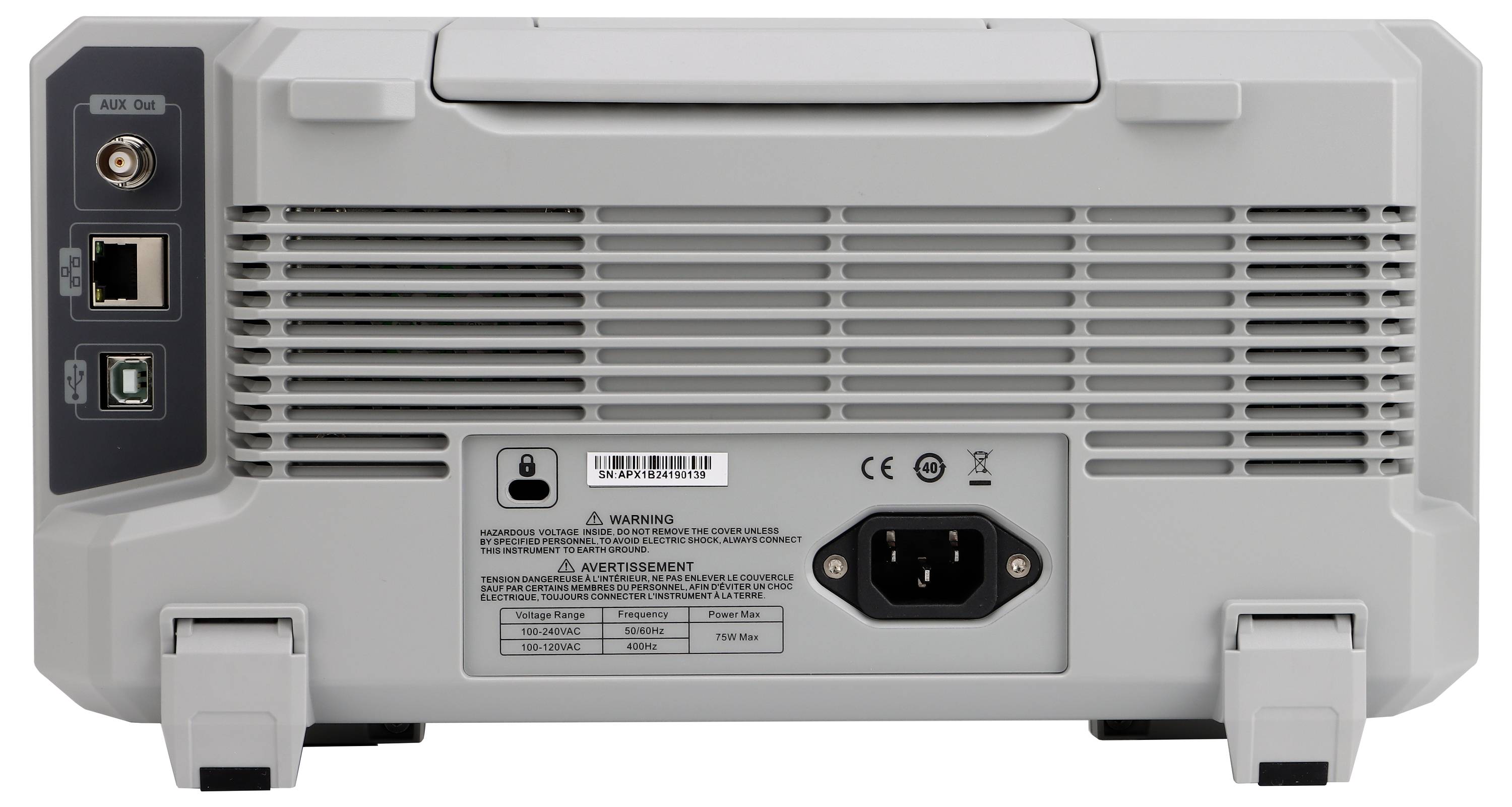

Zadná strana elektronického zariadenia s viacerými portami vrátane sieťových a USB konektorov a napájacím vstupom, umiestneného na sivom povrchu.

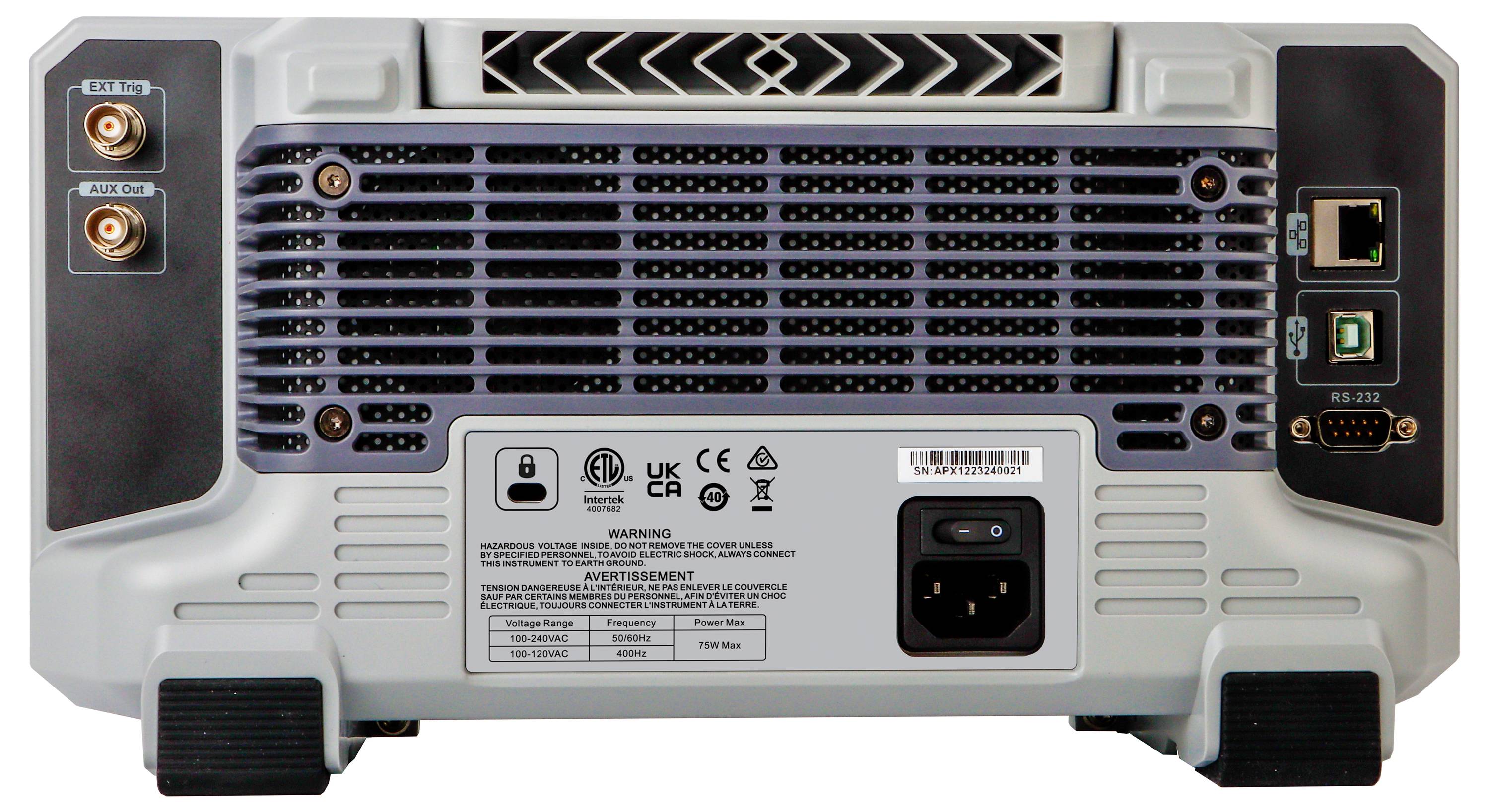

Zadná strana elektrického zariadenia s prípojkami pre ethernetový kábel, napájací konektor a vetracie mriežky. Zobrazené sú bezpečnostné upozornenia.

1/6

Datasheety: (PDF)

Doručenie: Po 12. 10.

18 Ks

Počet

Celkom (353,66 € / kus)

353,66 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop UNI-T UPO1054, 50 MHz, 4 kanály, 2 Gsa/s, 56 Mpts, 500 000 wfms/s, 7“ displej, digitálna pamäť (DSO).

- Šírka pásma: 50 MHz
- Analógové kanály: 4
- Vzorkovacia frekvencia v reálnom čase: 2 GSA/s
- Maximálna hĺbka pamäte: 56 Mpts
- Rýchlosť snímania priebehov: 500 000 wfms/s

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 50 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

Počet analógových vstupov: 4

: bez certifikátu

Rozhranie: RS-232C

Hĺbka pamäte na kanál (Mpts): 56 Mpts

Typ: UPO1054

Na stiahnutie

Datasheet

Datasheet 3399998 Uni-T UPO1054 digitálny osciloskop 50 MHz 2 GSa/s 56 Mpts digitálne pamäťové médium (DSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3399998 Uni-T UPO1054 digitálny osciloskop 50 MHz 2 GSa/s 56 Mpts digitálne pamäťové médium (DSO) 1 ks

Popis

Digitálny osciloskop UPO1054 využíva technológiu Ultra Phosphor 2.0. Ponúka šírku pásma 50 MHz, vzorkovaciu frekvenciu v reálnom čase až 2 Gsa/s a je vybavený 4 kanálmi. Taktiež podporuje nezávislý DVM modul, má rozsiahle funkcie spúšťania a dekódovania zbernice a plne pamäťové hardvérové dekódovanie v reálnom čase. Osciloskop je vhodný pre návrh vstavaných systémov, meraciu techniku, spotrebnú elektroniku, automobilovú elektroniku, údržbu v teréne a vzdelávanie, ako aj pre mnoho ďalších aplikácií.

Tento text bol preložený strojovo.

Prevedenie

- Fast Acquire Phosphor™: Využíva originálnu technológiu displeja Ultra Phosphor pre lepšiu vizualizáciu signálu.
- Hardvérové nahrávanie v reálnom čase: Ukladá až 120 000 snímok pre detailné sledovanie signálu.
- Hĺbka pamäte 56 Mbps: Umožňuje dlhodobý záznam priebehu bez skreslenia pri vysokých vzorkovacích frekvenciách.
- 36 meraní parametrov: Podporuje rýchle merania parametrov a štatistík vrátane merania obrazovky, výberu kurzora a nastavenia prahových hodnôt.
- Vysoká rýchlosť snímania: 150 000 wfms/s v normálnom režime, až 500 000 wfms/s v režime rýchleho snímania vďaka inovatívnemu digitálnemu paralelnému spracovaniu.
- Funkcia navigácie: Poskytuje navigáciu podľa času, značiek a segmentov pre rýchlu lokalizáciu priebehu a podporuje automatické rolovanie s nastaviteľnou rýchlosťou.
- Funkcia DVM: Integrovaný digitálny voltmeter s alarmom prekročenia limitu.
- Meranie kurzora: Podporuje simultánne meranie na CH1, CH2, CH3, CH4, MATH, REF, vrátane simultánneho merania času a napätia.
- Záznam priebehu vo video formáte: Umožňuje prehrávanie a analýzu na PC pre zlepšenie používateľského zážitku.
- Hardvérové dekódovanie v reálnom čase s plnou pamäťou: S pamäťou 56 Mbps je dekódovanie RS232/UART, I2C a SPI v reálnom čase mnohonásobne rýchlejšie ako konvenčné softvérové dekódovanie.
- 1Mpts pokročilá FFT: Podporuje viacrozsahové zobrazenie, jednospektrálne zobrazenie, 4 stopy a 4 režimy detektora, ako aj automatické meranie vrcholov pre rýchlu identifikáciu kľúčových spektrálnych prvkov.

Rozsah dodávky

- UPO1054 (50 MHz, 4 kanály) x 1
- Napájací kábel x 1
- 1x USB kábel
- Pasívne sondy UT-P03 (60 MHz) x4
- Kalibračný certifikát x 1
- Viacjazyčné bezpečnostné pokyny x 1
- Stručný návod na obsluhu x 1

Rady

Iné modely

- UPO1104: šírka pásma 100 MHz, 4 analógové kanály, vzorkovacia frekvencia 2 Gsa/s, hĺbka pamäte až 56 Mpts, rýchlosť snímania priebehu 500 000 wfms/s.

- UPO1204: šírka pásma 200 MHz, 4 analógové kanály, vzorkovacia frekvencia 2 Gsa/s, hĺbka pamäte až 56 Mpts, rýchlosť snímania priebehu 500 000 wfms/s.
