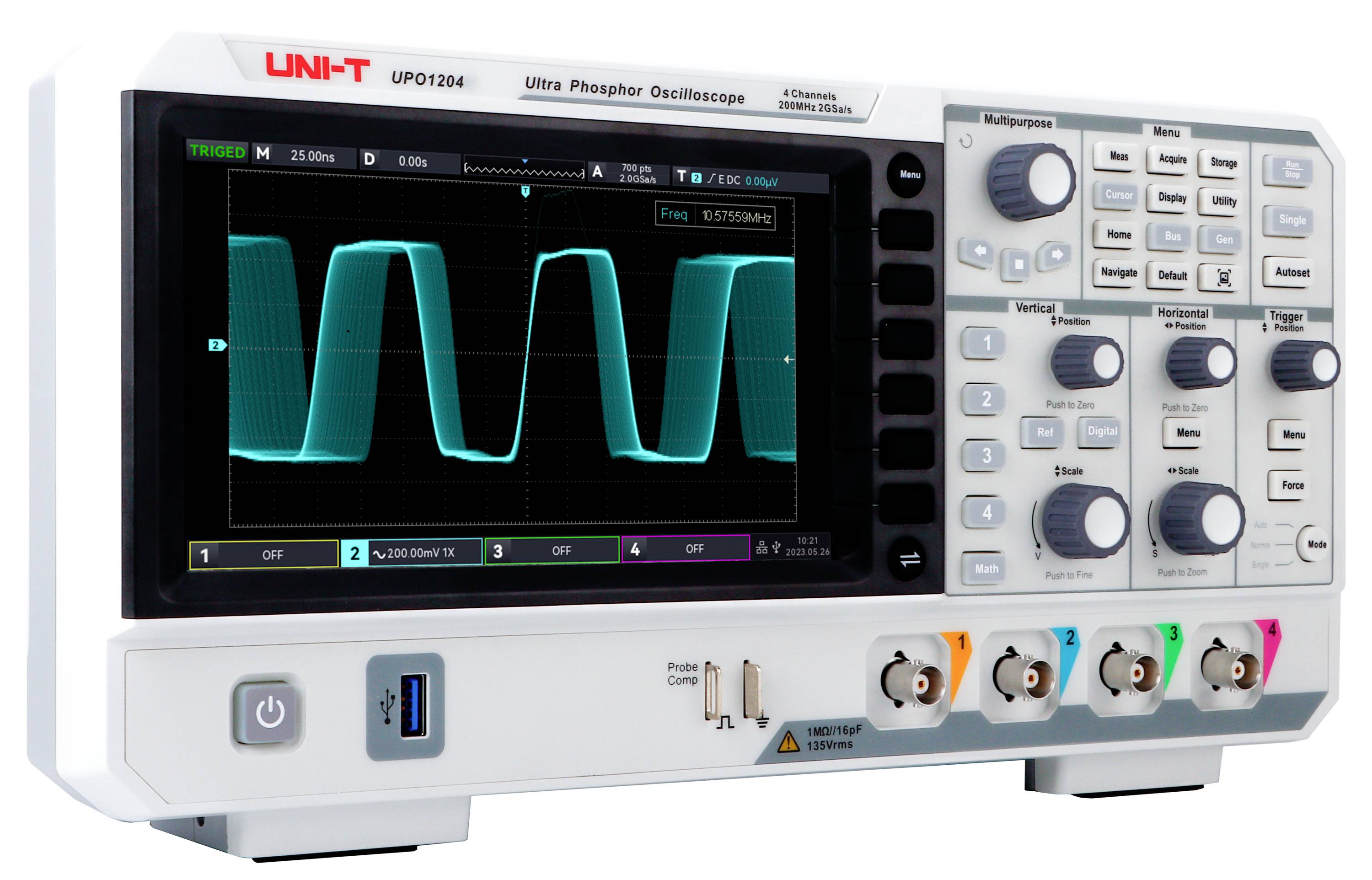

Uni-T UPO1204 digitálny osciloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Počet
Celkom (573,17 € / kus)
573,17 €
bez DPH.
Doprava zadarmo
Už len 10 Ks skladom!
Hlavné benefity
Digitálny fosforový osciloskop UNI-T UPO1204
- Fast Acquire Phosphor™: Využíva originálnu technológiu Ultra Phosphor Display pre lepšiu vizualizáciu signálu.
- Hardvérové nahrávanie v reálnom čase: Ukladá až 120 000 snímok pre detailné sledovanie signálu.
- Hĺbka pamäte 56 Mbps: Umožňuje dlhodobý záznam priebehu bez skreslenia pri vysokých vzorkovacích frekvenciách.
- 36 meraní parametrov: Podporuje rýchle merania parametrov a štatistík vrátane merania obrazovky, výberu kurzora a nastavenia prahových hodnôt.
- Vysoká rýchlosť snímania: 150 000 wfms/s v normálnom režime, až 500 000 wfms/s v režime rýchleho snímania vďaka inovatívnemu digitálnemu paralelnému spracovaniu.
- Funkcia navigácie: Ponúka navigáciu podľa času, značiek a segmentov pre rýchlu lokalizáciu priebehu a podporuje automatické rolovanie s nastaviteľnou rýchlosťou.
- Funkcia DVM: Integrovaný digitálny voltmeter s alarmom prekročenia limitu.
- Meranie kurzora: Podporuje simultánne meranie na CH1, CH2, CH3, CH4, MATH, REF, vrátane simultánneho merania času a napätia.
- Záznam priebehu vo video formáte: Umožňuje prehrávanie a analýzu na počítači pre zlepšenie používateľského zážitku.
- Hardvérové dekódovanie v reálnom čase s plnou pamäťou: S 56 Mbps pamäte je dekódovanie RS232/UART, I2C a SPI v reálnom čase mnohonásobne rýchlejšie ako konvenčné softvérové dekódovanie.
- 1Mpts pokročilá FFT: Podporuje viacrozsahové zobrazenie, jednospektrálne zobrazenie, 4 stopy a 4 režimy detektora, ako aj automatické meranie vrcholov pre rýchlu identifikáciu kľúčových spektrálnych vlastností.
Technické parametre
- Technológia Ultra Phosphor 2.0, režim rýchleho snímania (až 500 000 wfm/s)
- Hardvérový záznam signálu v reálnom čase (až 120 000 snímok)
- integrovaný 4-bitový digitálny voltmeter (DVM)
- 7-miestny hardvérový frekvenčný čítač
- Dekódovanie sériovej zbernice (RS232/UART, I²C, SPI)
- 1 Mpts rozšírená funkcia FFT
- Integrovaný webový server a podpora SCPI
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
200 MHz
- Vzorkovacej frekvencie na kanál
2 GSa/s
- Displej
178 mm
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
7 palca
- Časová základňa
1 ns/div až 1000 s/div
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT I
CAT II 300 V
- Vertikálna odchýlka
500 µV/div až 20 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
400 V/AC
- Napájanie
100 - 240 V/AC
- Rozmer.
(d x š x v) 107 x 306 x 170 mm
- Hmotnosť
2.5 kg
- Počet digitálnych vstupov max.
0
- Displej
800 x 480 Pixel
- Možnosť kalibrácie
Správa o kalibrácii z výroby (certifikát zhody) je súčasťou dodávky
- Šírka
306 mm
- V
170 mm
- Dĺžka
107 mm

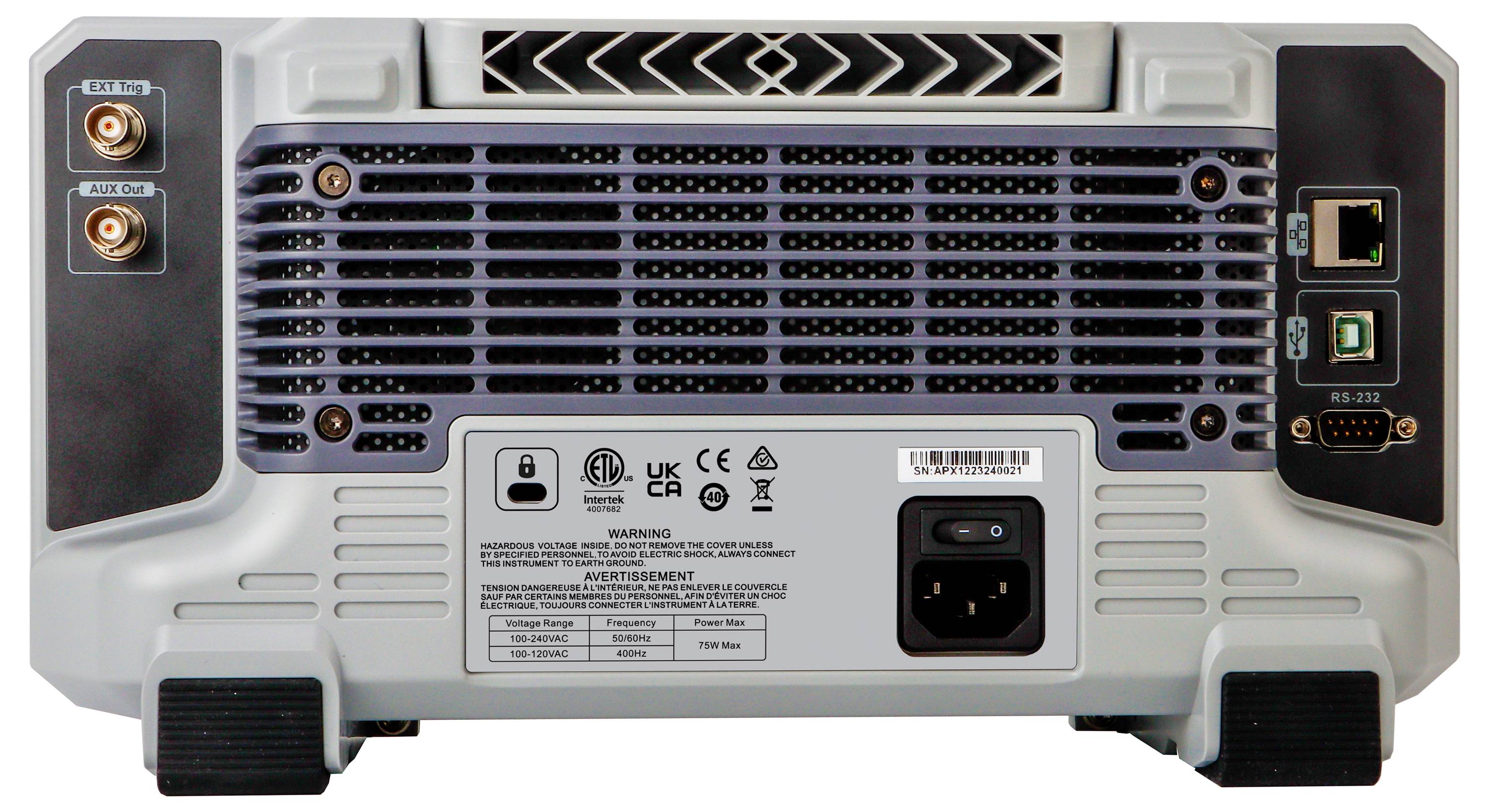

- Rozhranie
hostiteľský port USB
USB zariadenia
LAN
- Hĺbka pamäte na kanál (Mpts)
56 Mpts
- Typ
UPO1204
Na stiahnutie
Datasheet
Datasheet 3812387 Uni-T UPO1204 digitálny osciloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812387 Uni-T UPO1204 digitálny osciloskop 200 MHz 2 GSa/s 56 Mpts 8 Bit 1 ks
Popis

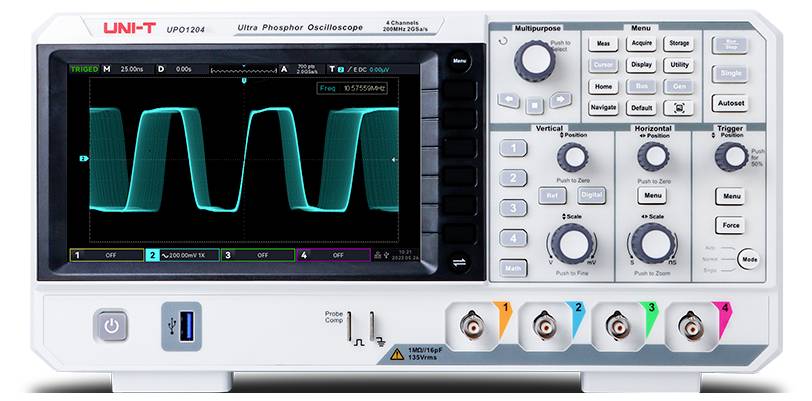

Digitálny osciloskop UPO1204 využíva technológiu Ultra Phosphor 2.0. Ponúka šírku pásma 200 MHz, vzorkovaciu frekvenciu v reálnom čase až 2 Gsa/s a je vybavený 4 kanálmi. Okrem toho podporuje nezávislý DVM modul, má rozsiahle funkcie spúšťania a dekódovania zbernice a plne pamäťové hardvérové dekódovanie v reálnom čase. Osciloskop je vhodný pre návrh vstavaných systémov, meraciu techniku, spotrebnú elektroniku, automobilovú elektroniku, údržbu v teréne a vzdelávanie, ako aj pre mnoho ďalších aplikácií.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka pásma: 200 MHz
- Kanály: 4 analógové
- Vzorkovacia frekvencia v reálnom čase: 2GSa/s
- Doba nábehu: menej ako 1,8 ns
- Hĺbka pamäte: 56 Mpts
- Rýchlosť zachytávania tvaru vlny: 500 000 Wfms/s
- Vstupná impedancia: (1 MOhm ± 2 %) || (16 pF ± 2 pF)
- Displej: 7-palcový TFT-LCD
Rozsah dodávky
- UPO1204 (200 MHz, 4 kanály) x 1
- Napájací kábel x 1
- 1x USB kábel
- Pasívne sondy UT-P05 (200 MHz) x4
Rady
Iné modely
- UPO1054: šírka pásma 50 MHz, 4 analógové kanály, vzorkovacia frekvencia 2 Gsa/s, hĺbka pamäte až 56 Mpts, rýchlosť snímania priebehu 500 000 wfms/s.
- UPO1104: šírka pásma 100 MHz, 4 analógové kanály, vzorkovacia frekvencia 2 Gsa/s, hĺbka pamäte až 56 Mpts, rýchlosť snímania priebehu 500 000 wfms/s.
