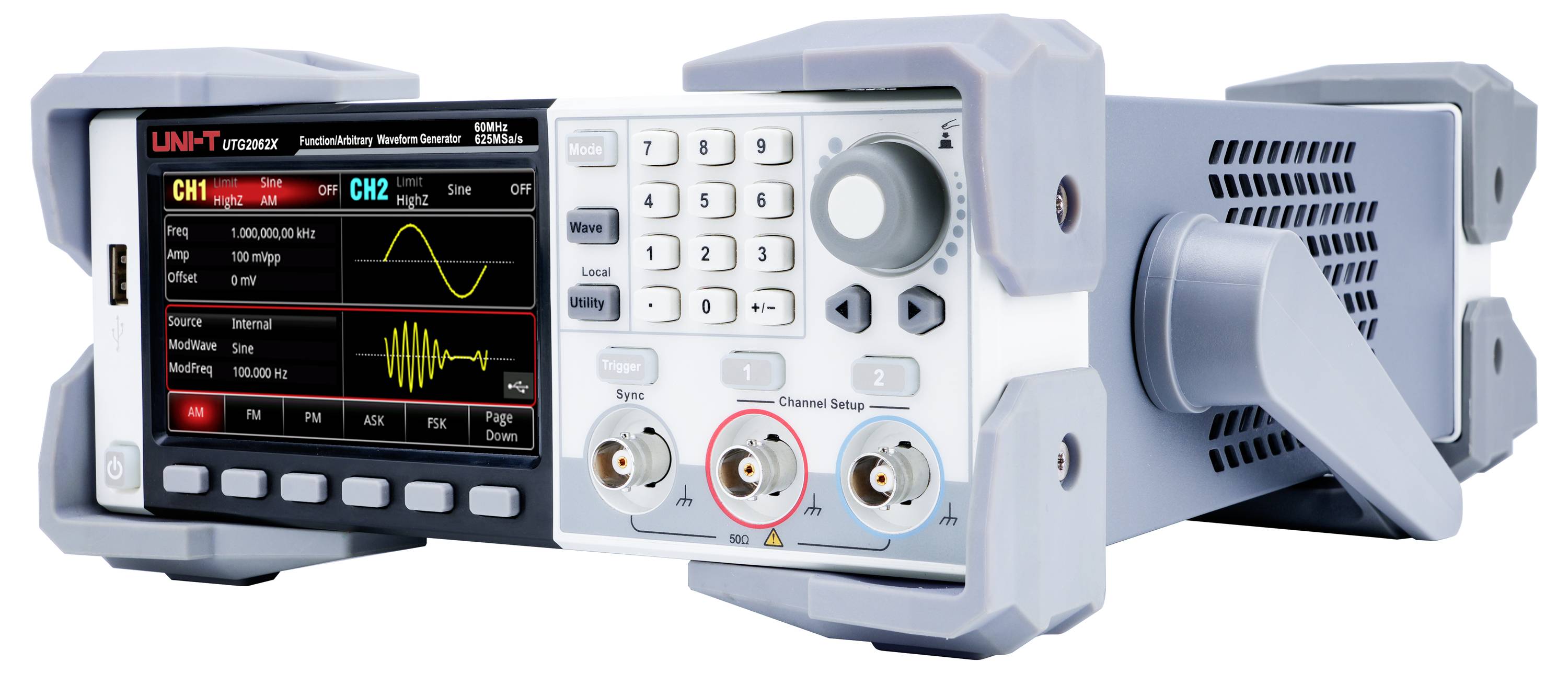

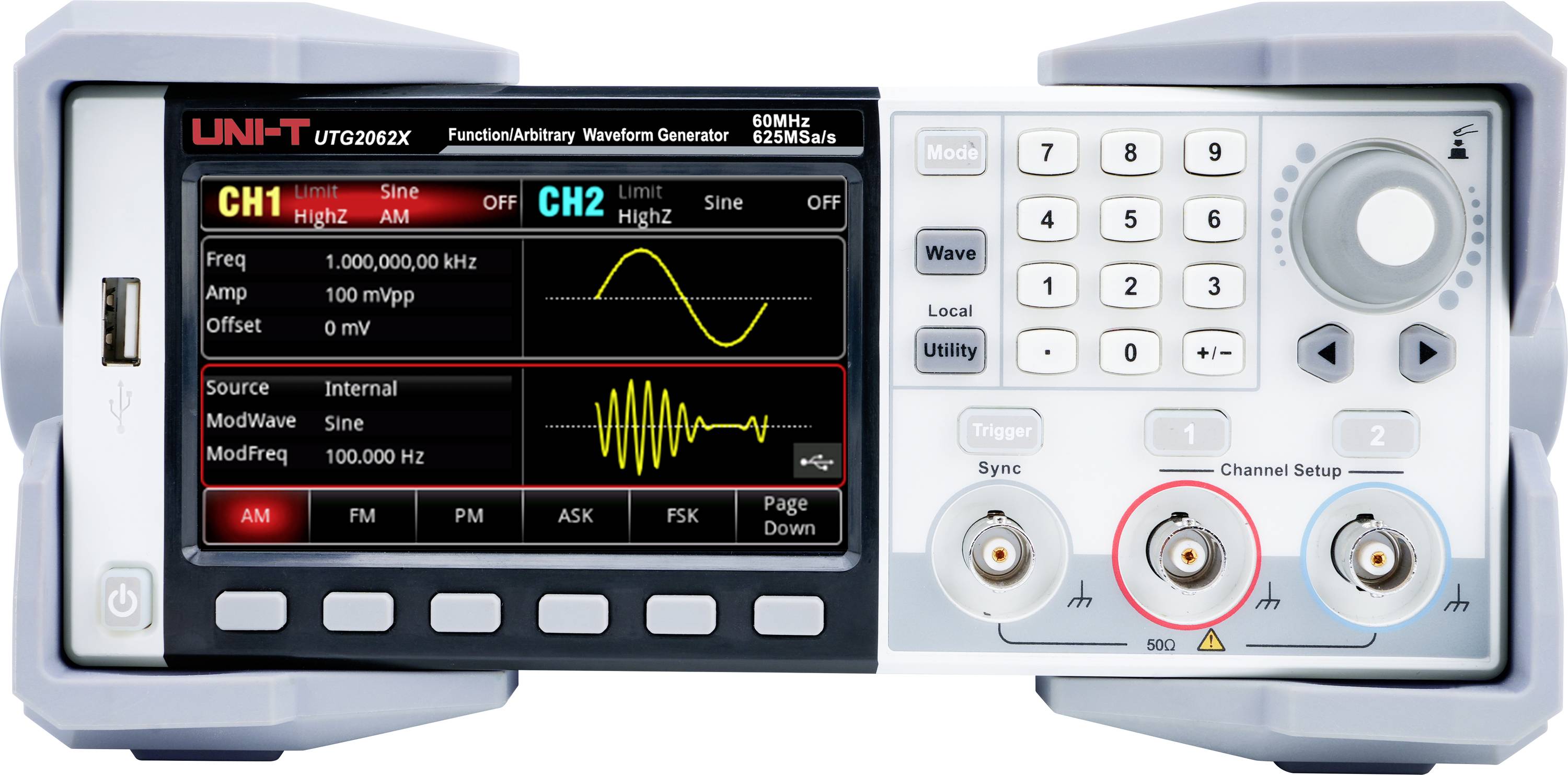

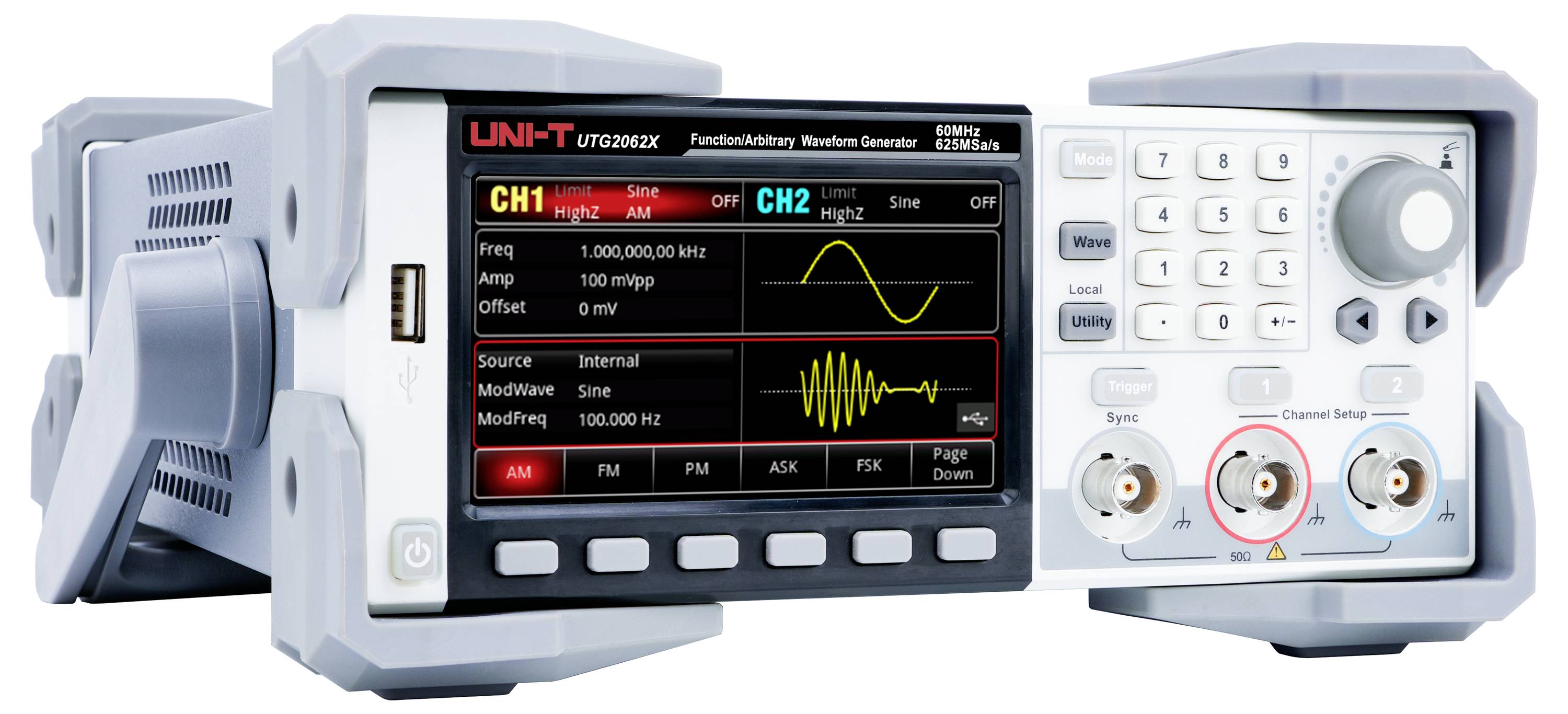

Uni-T UTG2062X Arbitrárny generátor funkcií 60 MHz (max) 2-kanálová
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
15 Ks
Počet
Celkom (500,00 € / kus)
500,00 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Generátor ľubovoľných funkcií UNI-T UTG2062X, 60 MHz, 2-kanálový, 625 MS/s, 64 Mpts, 4,3″ TFT-LCD
- - Max. výstupná frekvencia: 60 MHz
- - Vzorkovacia frekvencia: 625 MSa/s
- - Vertikálne rozlíšenie: 16 bitov
- - Kanály: 2
- - Ľubovoľná dĺžka priebehu: 64 Mpts
- - Displej: 4,3″ TFT LCD
Technické parametre
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
60 MHz (max)
- Displej
LCD
bez certifikátu
- Rozmer.
(š x v) 190 mm x 330 mm
- Hmotnosť
3 kg
- Počet kanálov
2-kanálová
- Frekvencia (max.)
60 MHz
- Šírka
190 mm
- V
330 mm
- Typ
UTG2062X
Na stiahnutie
Datasheet
Datasheet 3400015 Uni-T UTG2062X Arbitrárny generátor funkcií 60 MHz (max) 2-kanálová
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3400015 Uni-T UTG2062X Arbitrárny generátor funkcií 60 MHz (max) 2-kanálová
Návod na obsluhu a bezpečnostné pokyny 3400015 Uni-T UTG2062X Arbitrárny generátor funkcií 60 MHz (max) 2-kanálová
Návod na obsluhu a bezpečnostné pokyny 3400015 Uni-T UTG2062X Arbitrárny generátor funkcií 60 MHz (max) 2-kanálová
Popis
UTG2062X je cenovo dostupný generátor funkcií/ľubovoľných tvarov signálu, ktorý využíva technológiu DDS na vytváranie presných signálov s nízkym skreslením. Ponúka maximálnu výstupnú frekvenciu 60 MHz, vzorkovaciu frekvenciu 625 MSa/s a 16-bitové rozlíšenie pre zabezpečenie stabilného a vysoko presného výstupného signálu. Vďaka 2 kanálom, dĺžke priebehu 64 Mpts a 4,3-palcovej TFT LCD dotykovej obrazovke sa UTG2062X ľahko používa a poskytuje efektívne riešenie pre učenie, testovanie a analýzu priebehu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- - 4,3-palcový dotykový displej: 4,3-palcový displej s vysokým rozlíšením a dotykovým ovládaním pre rýchlejšie a pohodlnejšie ovládanie zariadenia.
- - Rovnaký výkon na oboch kanáloch: Výstup s vysokou amplitúdou – oba kanály poskytujú plnú amplitúdu 20 Vpp pri frekvenciách až do 20 MHz.
- - Nízke skreslenie: Vynikajúce harmonické skreslenie s dynamickým rozsahom bez šumu -80 dBc.
- - Nízke chvenie: Pokročilá technológia digitálneho vzorkovania zaisťuje stabilný a presný výstup signálu.
- - Rýchle riadenie hrany: Nová generácia vysoko presných, širokých dynamických impulzných vĺn ponúka minimálnu šírku impulzu 8 ns. Šírka impulzu je jemne nastaviteľná s minimálnou veľkosťou kroku 100 ps a umožňuje generovanie vyšších harmonických.
- - Vysoký pomer signálu k šumu (SNR): Malá superpozícia signálu s veľkou jednosmernou zložkou znižuje výstupný šum a zvyšuje pomer signálu k šumu (SNR). (Signál CH1 na obrázku je generovaný radom UTG2000X.)
- - Rôzne modulačné režimy: Podpora 15 typov modulácie vrátane AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM a PWM.
- - Zlúčenie kanálov: Signály je možné kombinovať pomocou funkcie SUM alebo stohovania kanálov, čím sa generujú nastaviteľné signály SNR a dvojtónové viacfrekvenčné signály.
- - Editor ľubovoľných vĺn: Editor ľubovoľných vĺn umožňuje vytvárať vlastné priebehy vložením štandardných vĺn alebo voľným kreslením.
Rozsah dodávky
- - UTG2062X (2 kanály, 60 MHz)
- - Napájací kábel × 1
- - USB kábel × 1
- - BNC-BNC kábel × 1
- - BNC kábel s červenými a čiernymi krokosvorkami × 1
- - Viacjazyčné bezpečnostné pokyny
- - Stručný sprievodca
- - Kalibračný certifikát
Rady
Iné modely
- UTG2122X: výstupná frekvencia 120 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.
UTG2082X: výstupná frekvencia 80 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.
