Uni-T UTG2122X Arbitrárny generátor funkcií 120 Hz (max) 2-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
9 Ks
Počet
Celkom (890,24 € / kus)
890,24 €
bez DPH.
Doprava zadarmo
Už len 9 Ks skladom!
Hlavné benefity

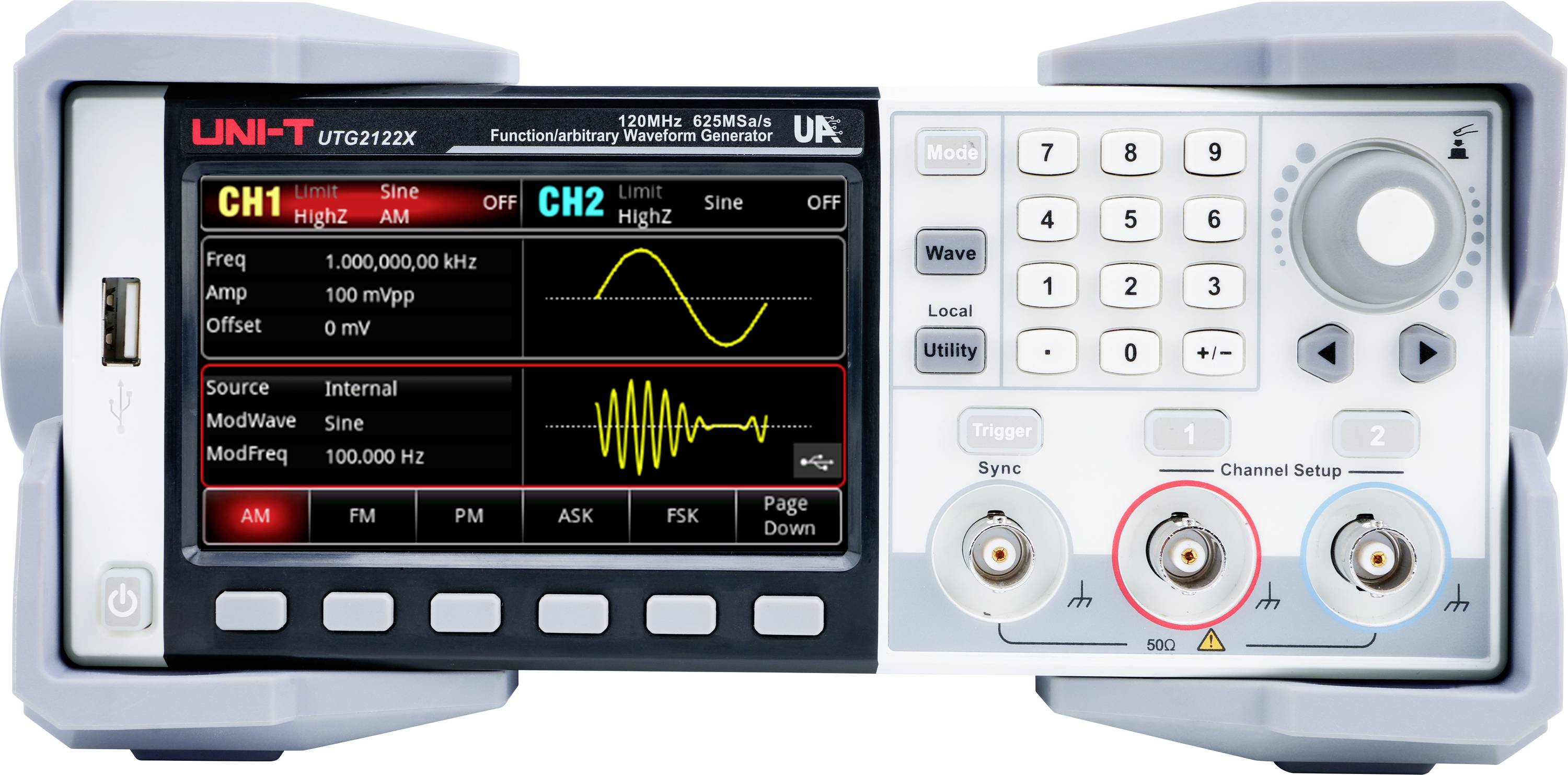

Generátor ľubovoľných funkcií UNI-T UTG2122X 120MHz 2-kanálový 625MS/s 64Mpts 4,3″ TFT-LCD
- - Max. výstupná frekvencia: 120 MHz
- - Vzorkovacia frekvencia: 625 MSa/s
- - Vertikálne rozlíšenie: 16 bitov
- - Kanály: 2
- - Ľubovoľná dĺžka priebehu: 64 Mpts
- - Displej: 4,3″ TFT LCD
Technické parametre
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
120 Hz (max)
- Výstup signálu
arbitrárne
obdĺžnikový
pulz
rampa
šum
- Frekvenčný rozsah sinus
1 μHz bis 120 MHz
- Frekvenčný rozsah obdĺžnik
1 μHz bis 50 MHz
bez certifikátu
- Vnútorná modulácia
2 MHz až 1 MHz
- Rozmer.
(š x v) 215 mm x 103 mm
- Hmotnosť
2.5 kg
- Počet kanálov
2-kanálová
- Frekvencia (max.)
120 Hz
- Šírka
215 mm
- V
103 mm
- Napájanie VDE
napájanie z el. siete
- Typ
UTG2122X
Na stiahnutie
Datasheet
Datasheet 3400013 Uni-T UTG2122X Arbitrárny generátor funkcií 120 Hz (max) 2-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3400013 Uni-T UTG2122X Arbitrárny generátor funkcií 120 Hz (max) 2-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum
Návod na obsluhu a bezpečnostné pokyny 3400013 Uni-T UTG2122X Arbitrárny generátor funkcií 120 Hz (max) 2-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum
Návod na obsluhu a bezpečnostné pokyny 3400013 Uni-T UTG2122X Arbitrárny generátor funkcií 120 Hz (max) 2-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum
Popis
UTG2122X je generátor funkcií/ľubovoľných tvarov signálu založený na technológii priamej digitálnej syntézy (DDS), ktorý zaisťuje presný a stabilný výstup tvaru signálu s rozlíšením až 1 μHz. Ponúka maximálnu výstupnú frekvenciu 120 MHz, vzorkovaciu frekvenciu 625 MSa/s a 16-bitové rozlíšenie pre presné generovanie signálu. S 2 kanálmi, 64 Mpts ľubovoľnou dĺžkou signálu a 4,3-palcovou TFT LCD dotykovou obrazovkou ponúka UTG2122X intuitívne používateľské rozhranie a vynikajúcu kvalitu signálu, ideálne pre testovacie a vzdelávacie aplikácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie

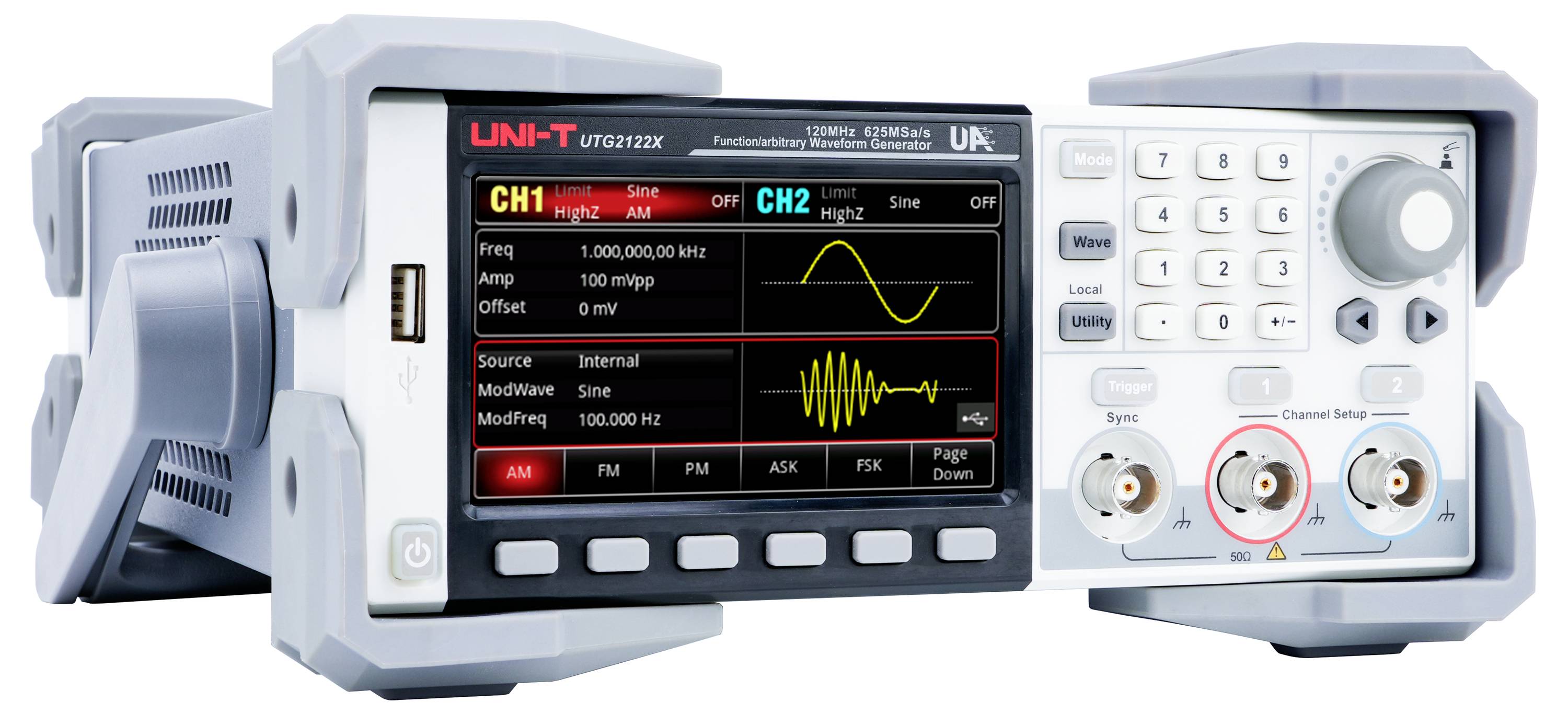

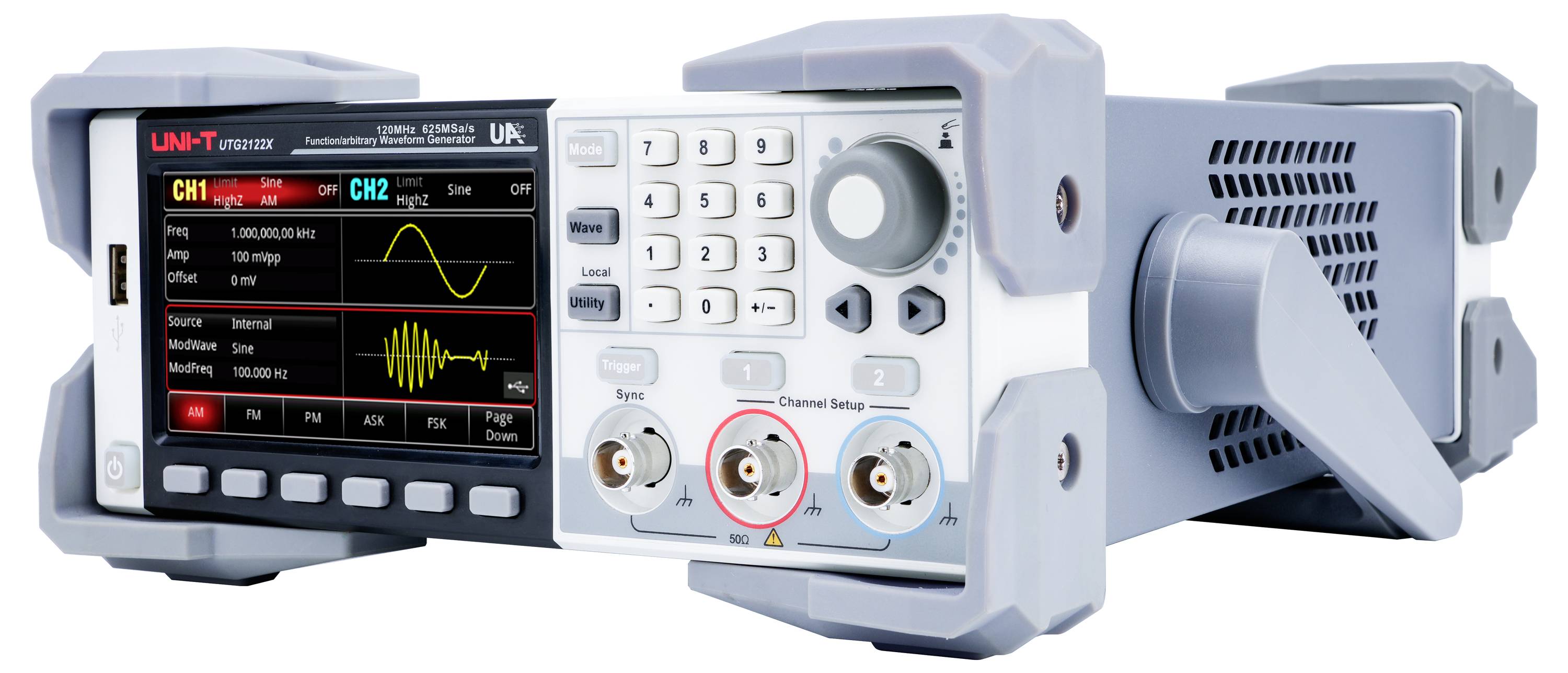

- - 4,3-palcový dotykový displej: 4,3-palcový displej s vysokým rozlíšením a dotykovým ovládaním pre rýchlejšie a pohodlnejšie ovládanie zariadenia.
- - Rovnaký výkon na oboch kanáloch: Výstup s vysokou amplitúdou – oba kanály poskytujú plnú amplitúdu 20 Vpp pri frekvenciách až do 20 MHz.

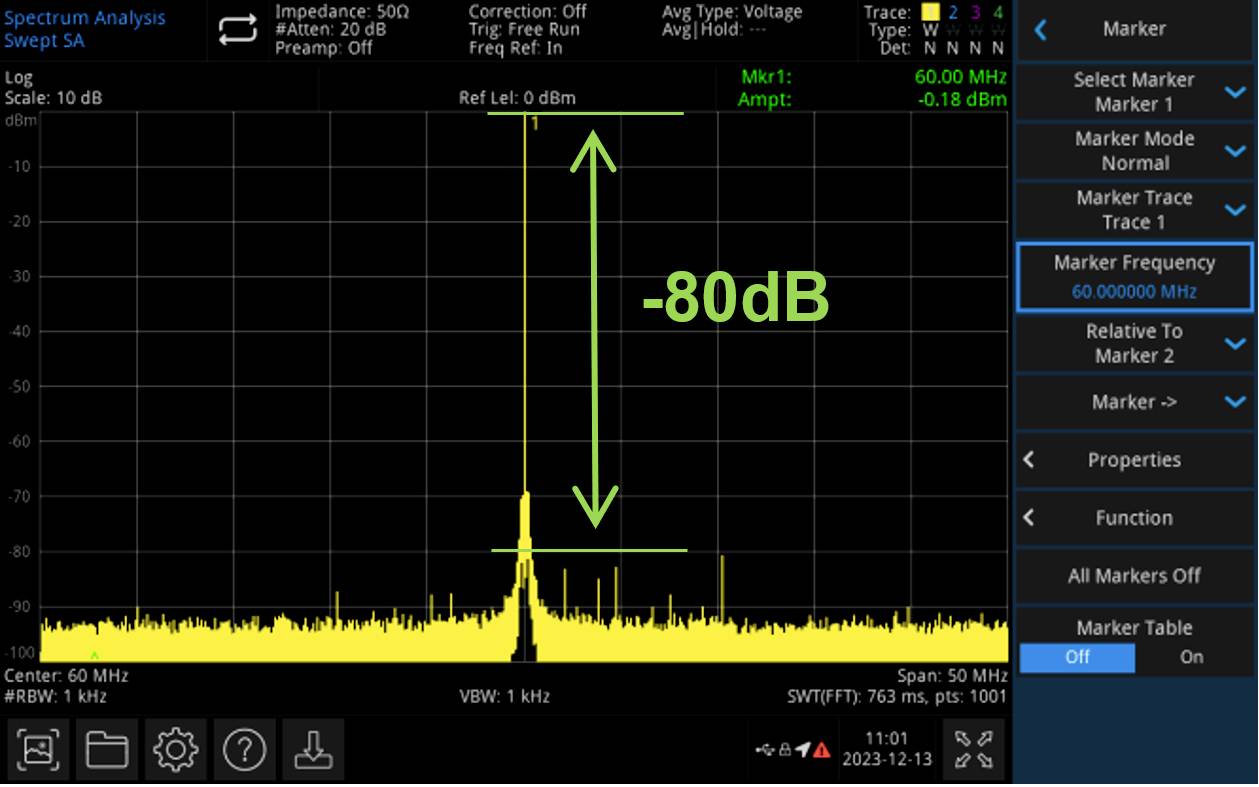

- - Nízke skreslenie: Vynikajúce harmonické skreslenie s dynamickým rozsahom bez šumu -80 dBc.

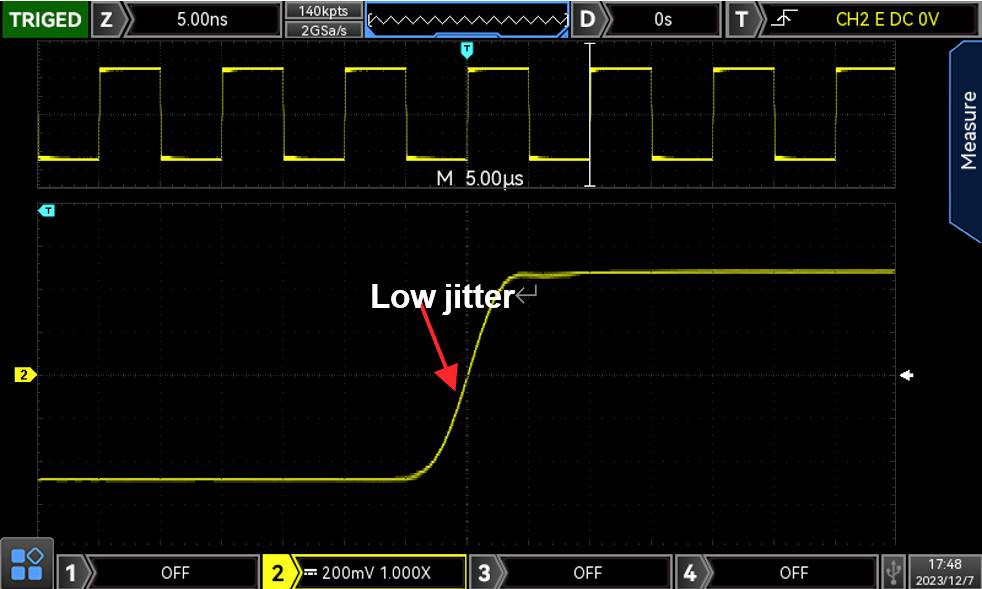

- - Nízke chvenie: Pokročilá technológia digitálneho vzorkovania zaisťuje stabilný a presný výstup signálu.

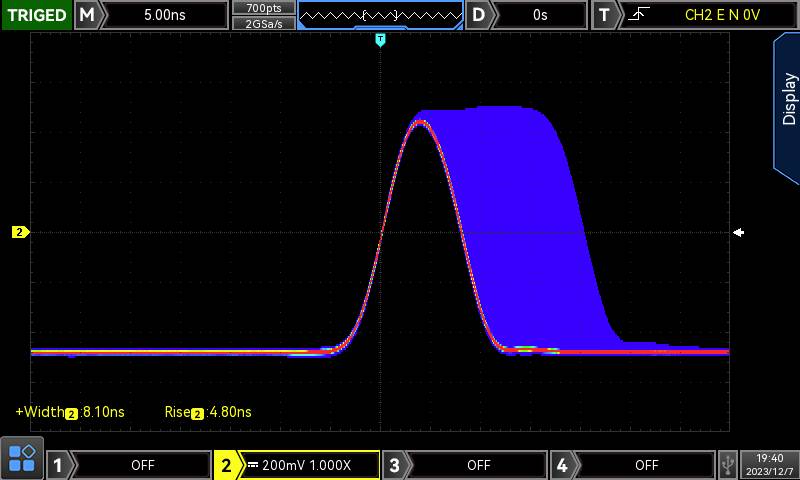

- - Rýchle riadenie hrany: Nová generácia vysoko presných, širokých dynamických impulzných vĺn ponúka minimálnu šírku impulzu 8 ns. Šírka impulzu je jemne nastaviteľná s minimálnou veľkosťou kroku 100 ps a umožňuje generovanie vyšších harmonických.
- - Vysoký pomer signálu k šumu (SNR): Malá superpozícia signálu s veľkou jednosmernou zložkou znižuje výstupný šum a zvyšuje pomer signálu k šumu (SNR). (Signál CH1 na obrázku je generovaný radom UTG2000X.)
- - Rôzne modulačné režimy: Podpora 15 typov modulácie vrátane AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM a PWM.
- - Zlúčenie kanálov: Signály je možné kombinovať pomocou funkcie SUM alebo stohovania kanálov, čím sa generujú nastaviteľné signály SNR a dvojtónové viacfrekvenčné signály.
- - Editor ľubovoľných vĺn: Editor ľubovoľných vĺn umožňuje vytvárať vlastné priebehy vložením štandardných vĺn alebo voľným kreslením.
Rozsah dodávky
- - UTG2122X (2 kanály, 120 MHz)
- - Napájací kábel × 1
- - USB kábel × 1
- - BNC-BNC kábel × 1
- - BNC kábel s červenými a čiernymi krokosvorkami × 1
- - Viacjazyčné bezpečnostné pokyny
- - Stručný sprievodca
- - Kalibračný certifikát
Rady
Iné modely
- UTG2082X: výstupná frekvencia 80 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.
- UTG2062X: výstupná frekvencia 60 MHz, vzorkovacia frekvencia 625 MSa/s, 16-bitové rozlíšenie, 2 kanály, 64 Mpts ľubovoľnej dĺžky signálu, 4,3-palcový TFT-LCD dotykový displej.
