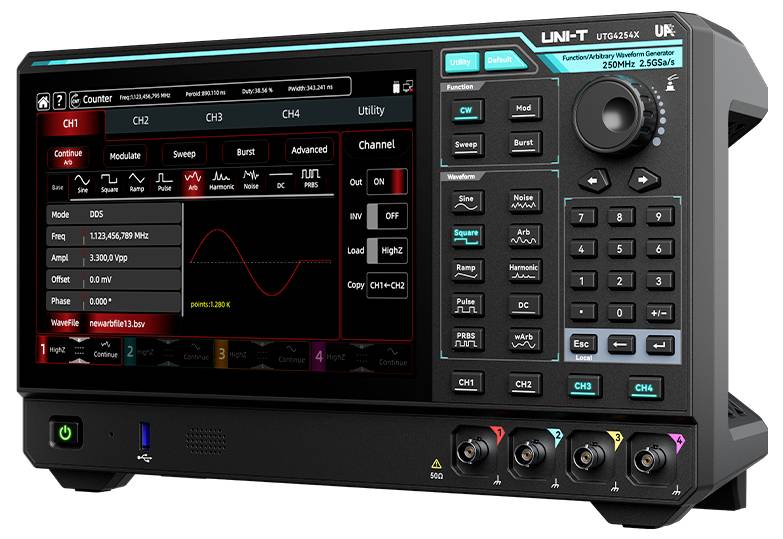

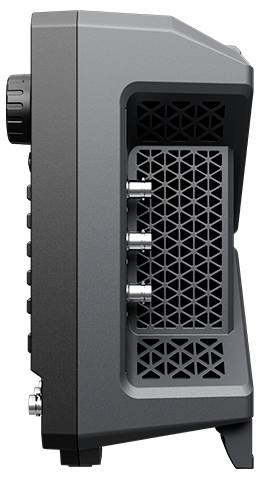

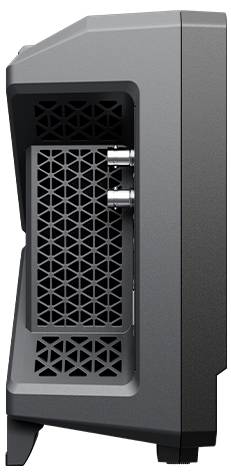

Uni-T UTG4164X Arbitrárny generátor funkcií 1 µHz - 160 MHz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne, tr
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (2 275,61 € / kus)
2 275,61 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Funkčný generátor UNI-T UTG4164X, 160MHz, 4-kanálový, ľubovoľný
- Maximálna výstupná frekvencia: 160 MHz
- Vzorkovacia frekvencia: 2,5 GSA/s
- Vertikálne rozlíšenie: 16-bitové
- Kanály: 4
- Ľubovoľná dĺžka priebehu: 128 Mpts
- Displej: 10,1-palcový TFT-LCD dotykový displej
Technické parametre
- 10,1-palcová kapacitná dotyková obrazovka
- 4 nezávislé kanály s plným výkonom
- Redukcia šumu (SNR)
- Výstup digitálneho protokolu (SPI, I2C, UART)
- pokročilé funkcie (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)
- Výstupný tvar signálu
Sínusový, obdĺžnikový, rampa/trojuholník, pulzný, harmonický, šum, PRBS, jednosmerný, ľubovoľný
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
1 µHz - 160 MHz
- Výstup signálu
sínusový
obdĺžnikový
rampa
šum
arbitrárne
trojuholník
- Frekvenčný rozsah sinus
1 µHz – 160 MHz
- Činiteľ harmonického skreslenia sinus
0,07 %
- Frekvenčný rozsah obdĺžnik
1 µHz – 80 MHz
- Doba nábehu obdĺžnik
2 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
1 µHz – 20 MHz (Rampenwelle) Hz
- Frekvenčný rozsah ARB
1 µHz – 50 MHz (DDS-Modus) Hz
bez certifikátu
- Funkcia kmitočtu
Áno (rozptyl: lineárny, logaritmický, zoznamový, krokový)
- Vnútorná modulácia
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Externé modulácie
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Áno
- Spúšťač (synchrónne)
Interné, Externé (stúpajúci/klesajúci bok), Manuálne
- Gate (asynchrónne)
Áno (režim synchronizovaného sekvenčného snímania)
- Externé meranie frekvencie
Áno (integrovaný frekvenčný čítač: 100 MHz – 800 MHz, 8 číslic/s)
- Rozmer.
(š x v) 361 mm x 209 mm
- Hmotnosť
4.5 kg
- Počet kanálov
4-kanálová
- Frekvencia (max.)
160 MHz
- Frekvencia (min.)
1 µHz
- Vlastnosti
vr. počítadlá frekvencie
- Možnosť kalibrácie
Kalibrácia z výroby bez certifikátu
- Kategória merania
CAT II
- Šírka
361 mm
- V
209 mm

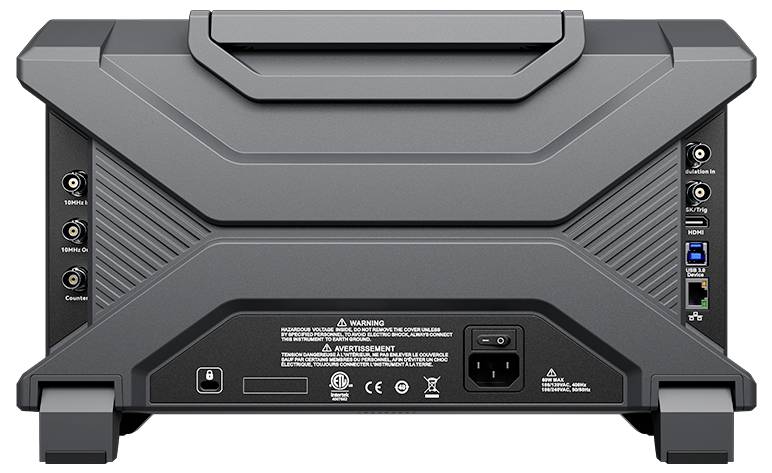

- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
HDMI
- Napájanie VDE
230 V AC
- Typ
UTG4164X
Na stiahnutie
Datasheet
Datasheet 3837316 Uni-T UTG4164X Arbitrárny generátor funkcií 1 µHz - 160 MHz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne, tr
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3837316 Uni-T UTG4164X Arbitrárny generátor funkcií 1 µHz - 160 MHz 4-kanálová sínusový, obdĺžnikový, rampa, šum, arbitrárne, tr
Popis

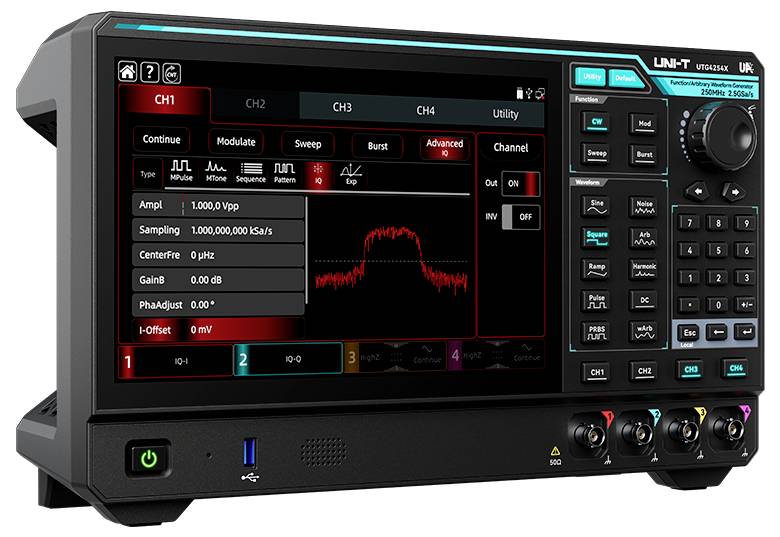

UTG4164X poskytuje výstupnú frekvenciu 160 MHz na štyroch rovnakých kanáloch so vzorkovacou frekvenciou 2,5 Gsa/s a vertikálnym rozlíšením 16 bitov. Technológia DDS generuje presné a stabilné tvary signálu s rýchlymi obdĺžnikovými vlnami. Podporované sú komplexné typy analógovej a digitálnej modulácie, PRBS, prevádzka sweep a burst, ako aj rozšírené formy signálu Multi-Pulse, Sequence, Multi-Tone, IQ a Pattern. Vďaka 128 Mbps pamäte pre ľubovoľné priebehy, integrovanému editoru priebehov, frekvenčnému čítaču a 10,1-palcovej dotykovej obrazovke TFT-LCD je zariadenie všestranné na použitie vo vývoji, vzdelávaní a všeobecnom testovaní elektroniky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Výstup signálu s nízkym skreslením: dynamický rozsah bez šumu -80 dBc a nízke chvenie pre čisté a stabilné signály

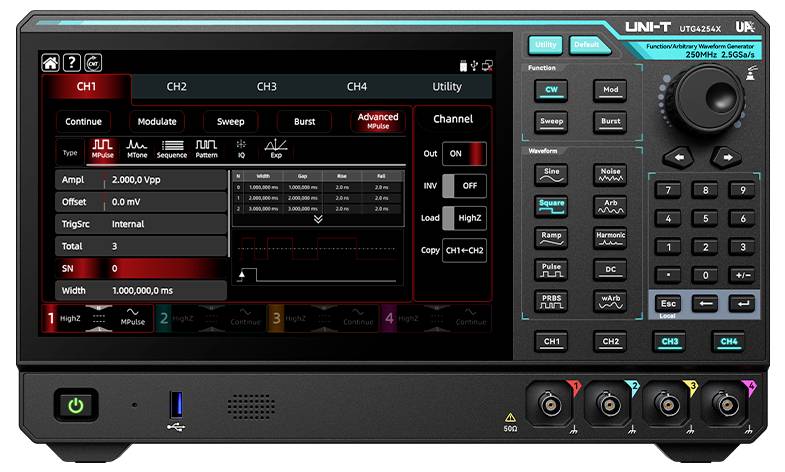

- Rýchle časy hrany: Čas hrany až 2 ns, minimálna šírka impulzu ≥3 ns, jemné nastavenie v krokoch po 100 ps, nastaviteľný čas hrany na impulz
- Štyri nezávislé kanály: Súčasný výstup na všetkých kanáloch pre paralelné testovanie a testovanie viacerých zariadení
- Väzba kanálov a sčítanie signálov: Frekvencia, amplitúda a fáza sa dajú voľne prepojiť, výstupy sa dajú kombinovať (napr. CH1 = CH1 + CH2 + CH3 + CH4)
- -4-kanálová synchronizácia: Zmeny na jednom kanáli sa automaticky prenesú na ostatné tri.
- Pomer signálu k šumu jedným kliknutím: Superpozícia gaussovského šumu pre priame vyhodnotenie odolnosti voči rušeniu
- 15 typov modulácie: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Digitálny protokolový výstup: SPI, I²C a UART
- Vysoko presný frekvenčný čítač: Hardvérový frekvenčný čítač s meracím rozsahom 100 MHz až 800 MHz
- Editor ľubovoľných priebehov: Viac ako 200 integrovaných priebehov, úprava na zariadení alebo na PC pomocou kresliacich a matematických funkcií
- Rozšírené priebehy sú štandardne zahrnuté: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ a Exp
Rozsah dodávky
- UTG4164X x1
- Napájací kábel x1
- Dátový kábel USB x1
- BNC-BNC kábel x4
Rady
Iné modely
-UTG4254X: 4 kanály, výstupná frekvencia 250 MHz, vzorkovacia frekvencia 2,5 GSA/s, 16-bitové vertikálne rozlíšenie, 128 Mpts ľubovoľnej dĺžky signálu, 10,1-palcová TFT-LCD dotyková obrazovka
-UTG4104X: 4 kanály, výstupná frekvencia 100 MHz, vzorkovacia frekvencia 2,5 GSA/s, 16-bitové vertikálne rozlíšenie, 128 Mpts ľubovoľnej dĺžky signálu, 10,1-palcová TFT-LCD dotyková obrazovka
