Uni-T UTG9354T Arbitrárny generátor funkcií 350 MHz (max) 4-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum, sínusový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (2 394,31 € / kus)
2 394,31 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Generátor ľubovoľných funkcií UNI-T UTG9354T 350MHz 4-kanálový 2,5GSa/S 64Mpts10,1-palcový TFT LCD displej
- - Max. výstupná frekvencia: 350 MHz
- - Vzorkovacia frekvencia: 2,5 GSA/s
- - Vertikálne rozlíšenie: CH3 a CH4: 16-bitové, CH1 a CH2: 14-bitové
- - Kanály: 4
- - Ľubovoľná dĺžka priebehu: 64 Mpts
- - Displej: 10,1-palcový TFT LCD
Technické parametre
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
350 MHz (max)
- Výstup signálu
arbitrárne
obdĺžnikový
pulz
rampa
šum
sínusový
bez certifikátu
- Rozmer.
(š x v) 220 mm x 350 mm
- Hmotnosť
5 kg
- Počet kanálov
4-kanálová
- Frekvencia (max.)
350 MHz
- Šírka
220 mm
- V
350 mm
- Napájanie VDE
napájanie z el. siete
- Typ
UTG9354T
Na stiahnutie
Datasheet
Datasheet 3403918 Uni-T UTG9354T Arbitrárny generátor funkcií 350 MHz (max) 4-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum, sínusový
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3403918 Uni-T UTG9354T Arbitrárny generátor funkcií 350 MHz (max) 4-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum, sínusový
Návod na obsluhu a bezpečnostné pokyny 3403918 Uni-T UTG9354T Arbitrárny generátor funkcií 350 MHz (max) 4-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum, sínusový
Návod na obsluhu a bezpečnostné pokyny 3403918 Uni-T UTG9354T Arbitrárny generátor funkcií 350 MHz (max) 4-kanálová arbitrárne, obdĺžnikový, pulz, rampa, šum, sínusový
Popis

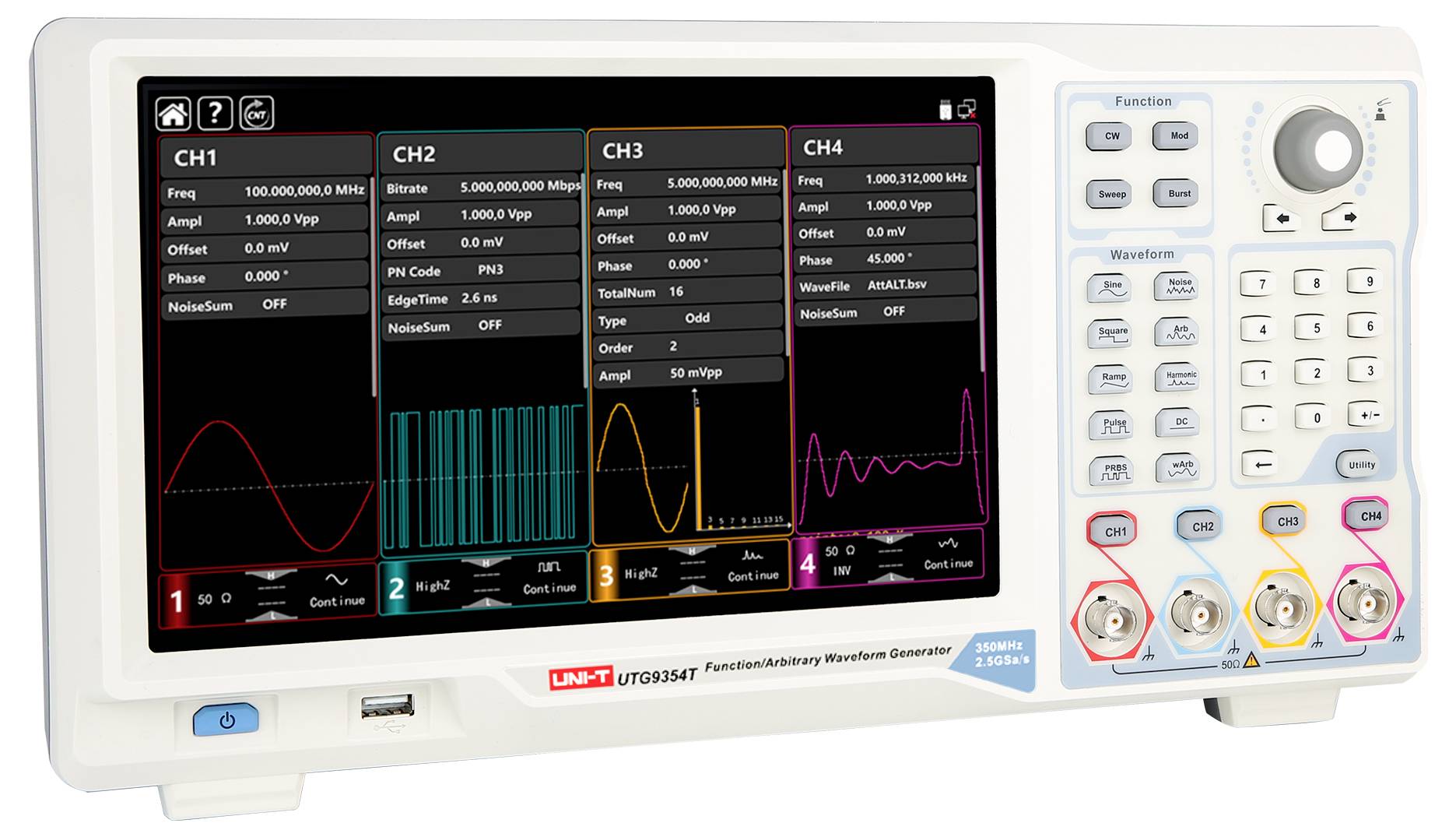

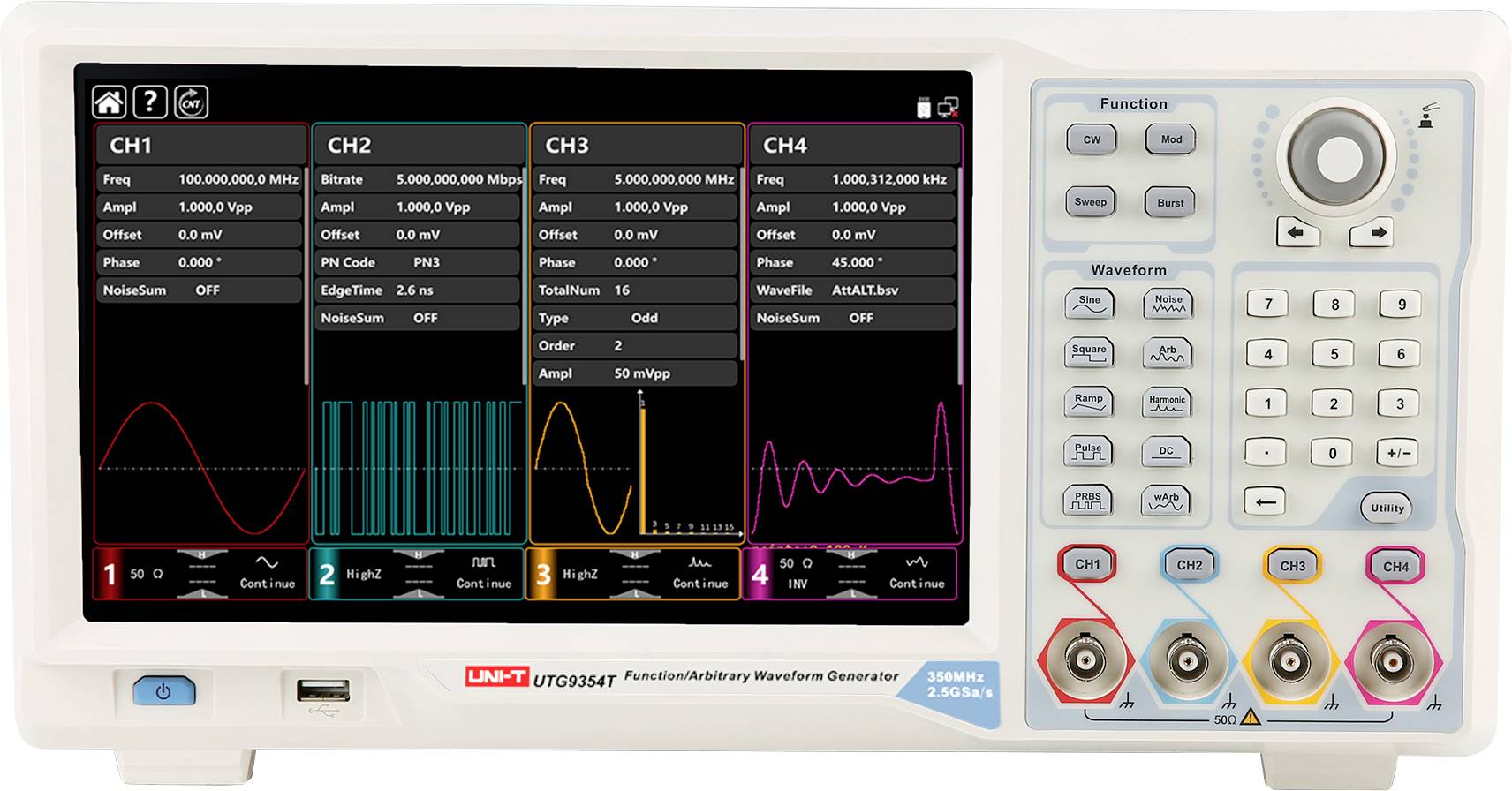

UTG9354T je 4-kanálový generátor tvarov vĺn s maximálnou výstupnou frekvenciou 350 MHz a vzorkovacou frekvenciou až 2,5 Gsa/s. Ponúka 16-bitové/14-bitové vertikálne rozlíšenie a 64 Mpts ľubovoľnej dĺžky signálu, čo zaisťuje presné a stabilné generovanie signálu. Model UTG9354T je vybavený 10,1-palcovou dotykovou obrazovkou TFT-LCD a ponúka intuitívne používateľské rozhranie a ergonomický dizajn, ktoré zlepšujú používateľský komfort a efektivitu práce.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- - 10,1-palcová dotyková obrazovka: UTG9354T je vybavený 10,1-palcovou kapacitnou dotykovou obrazovkou s rozlíšením 1280 × 800 a novým dizajnom používateľského rozhrania, ktorý poskytuje intuitívne ovládanie a vylepšený používateľský zážitok.
- - 4-kanálový výstup a 4 režimy rozmítania: Štandardný 4-kanálový výstup pre súčasné generovanie rôznych signálov. Okrem lineárneho a logaritmického režimu rozmítania ponúka UTG9354T dva nové režimy:
- Krokový režim: Presné, postupné nastavenie
- Režim zoznamu: Definované hodnoty alebo body pre presné riadenie generovania signálu
- - 8-miestny frekvenčný čítač: Meria frekvencie od 100 MHz do 800 MHz s vysokou presnosťou a analyzuje parametre, ako sú frekvencia, perióda, pracovný cyklus a kladná a záporná šírka impulzov.
- - Všestranné modulačné režimy a ľubovoľné priebehy: Podporuje AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM a ďalšie pre výučbu a testovanie komunikačných systémov. Obsahuje viac ako 200 preddefinovaných ľubovoľných priebehov pre aplikácie v inžinierstve, biomedicíne, štandardizácii a matematike.
- - Výstupný protokol: Podporuje SPI, I2C a UART, ideálny pre všestranné testovanie digitálnych rozhraní.
- - Funkcia PRBS a SNR:
- - Generátor PRBS na testovanie bitovej chybovosti pri vysokorýchlostných prenosoch dát
- - Funkcia SNR na superpozíciu Gaussovho šumu na vyhodnotenie odolnosti zariadení voči šumu
Rozsah dodávky
- - UTG9354T (4 kanály, 350 MHz)
- - Napájací kábel × 1
- - Dátový kábel USB × 1
- - BNC-BNC kábel × 4
- - Viacjazyčné bezpečnostné pokyny
- - Stručný sprievodca
- - Kalibračný certifikát
Rady
Iné modely
- UTG9604T: Generátor priebehov, výstupná frekvencia 600 MHz, vzorkovacia frekvencia 2,5 Gsa/s, 16-bitové vertikálne rozlíšenie, 4 kanály, 64 Mpts ľubovoľnej dĺžky priebehu, 10,1-palcová TFT-LCD dotyková obrazovka.
- UTG9504T: Generátor priebehov, výstupná frekvencia 500 MHz, vzorkovacia frekvencia 2,5 GSA/s, vertikálne rozlíšenie 16-bit/14-bit, 4 kanály, 64 Mpts ľubovoľnej dĺžky priebehu, 10,1-palcová TFT LCD dotyková obrazovka.
