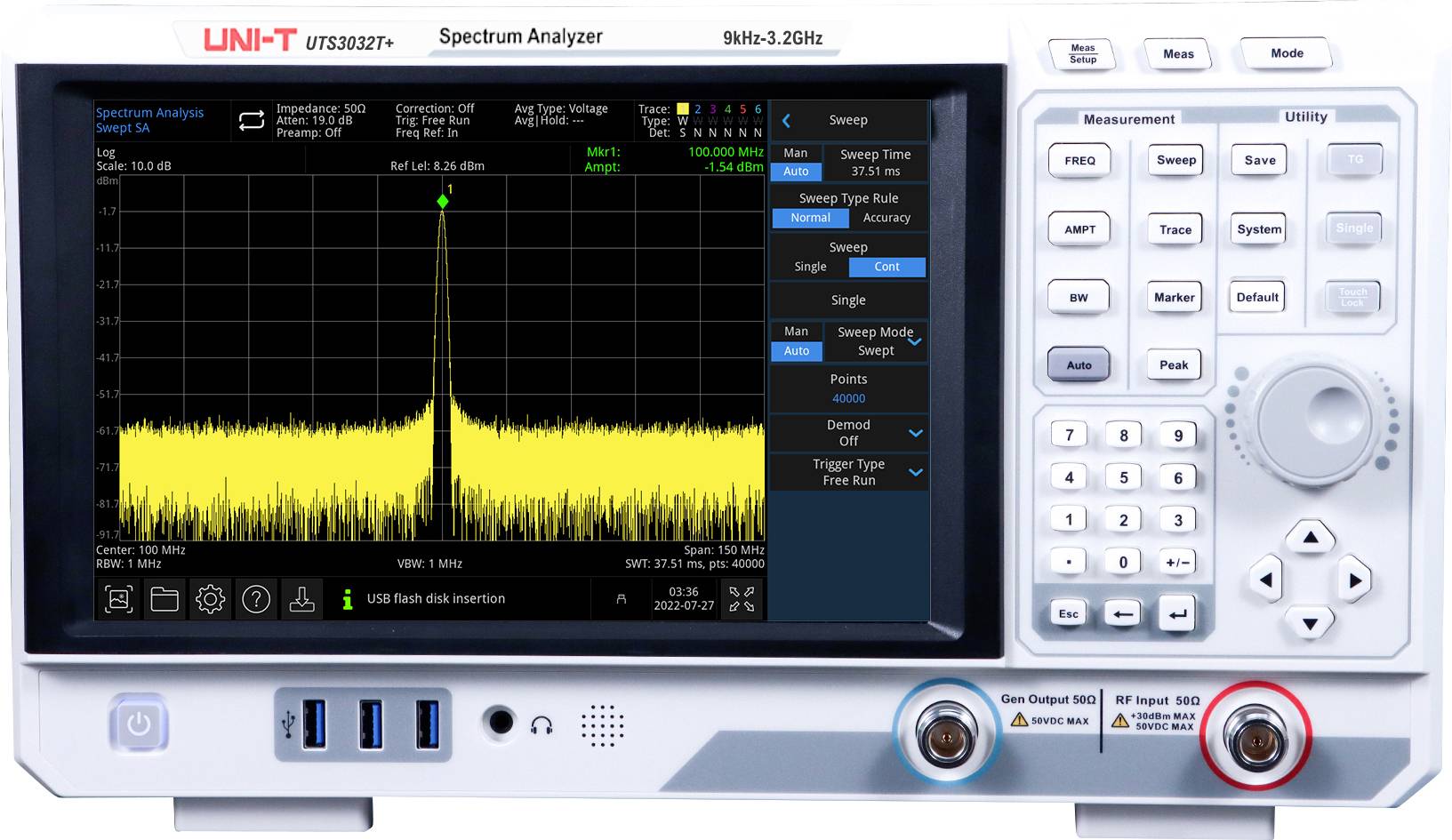

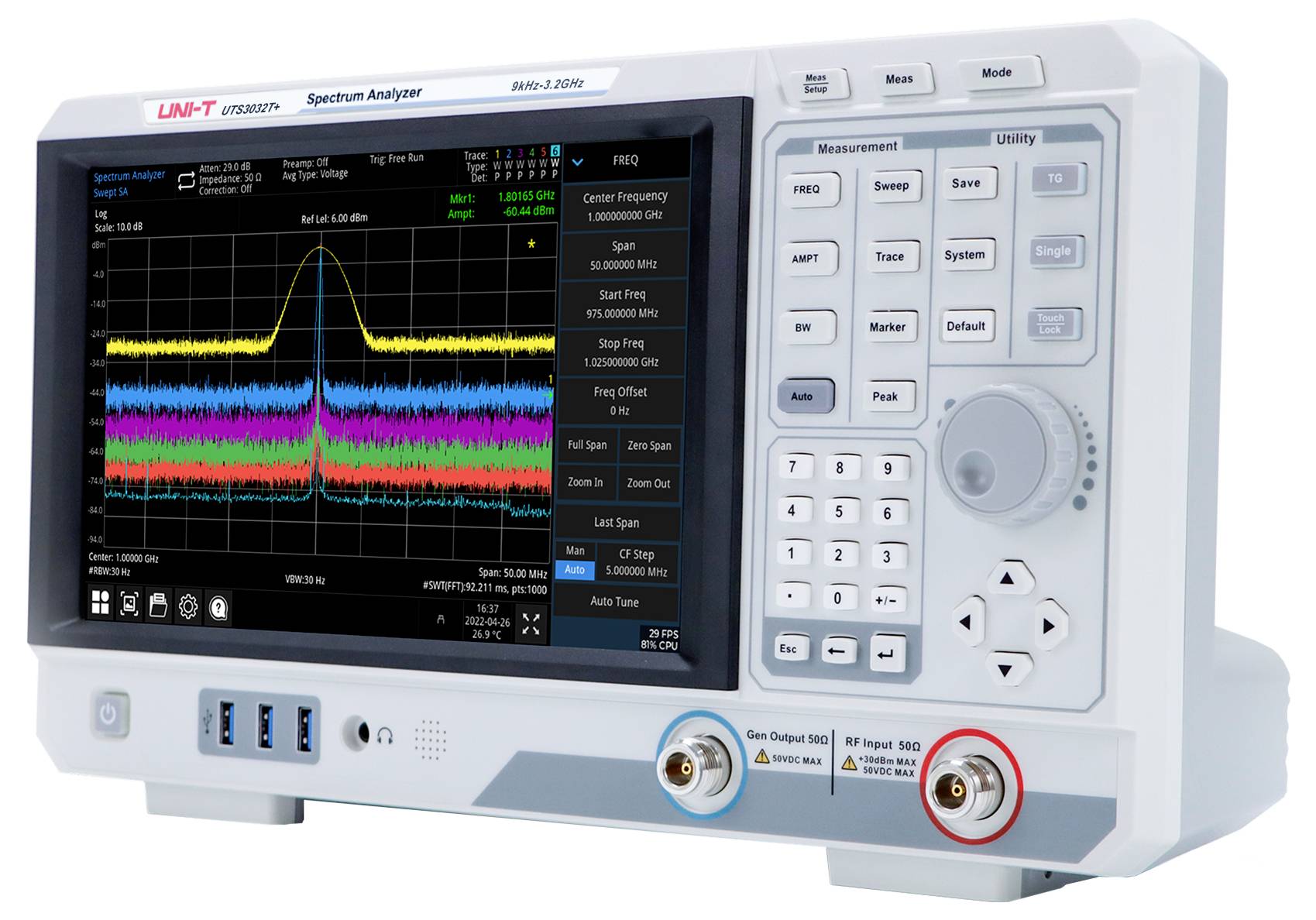

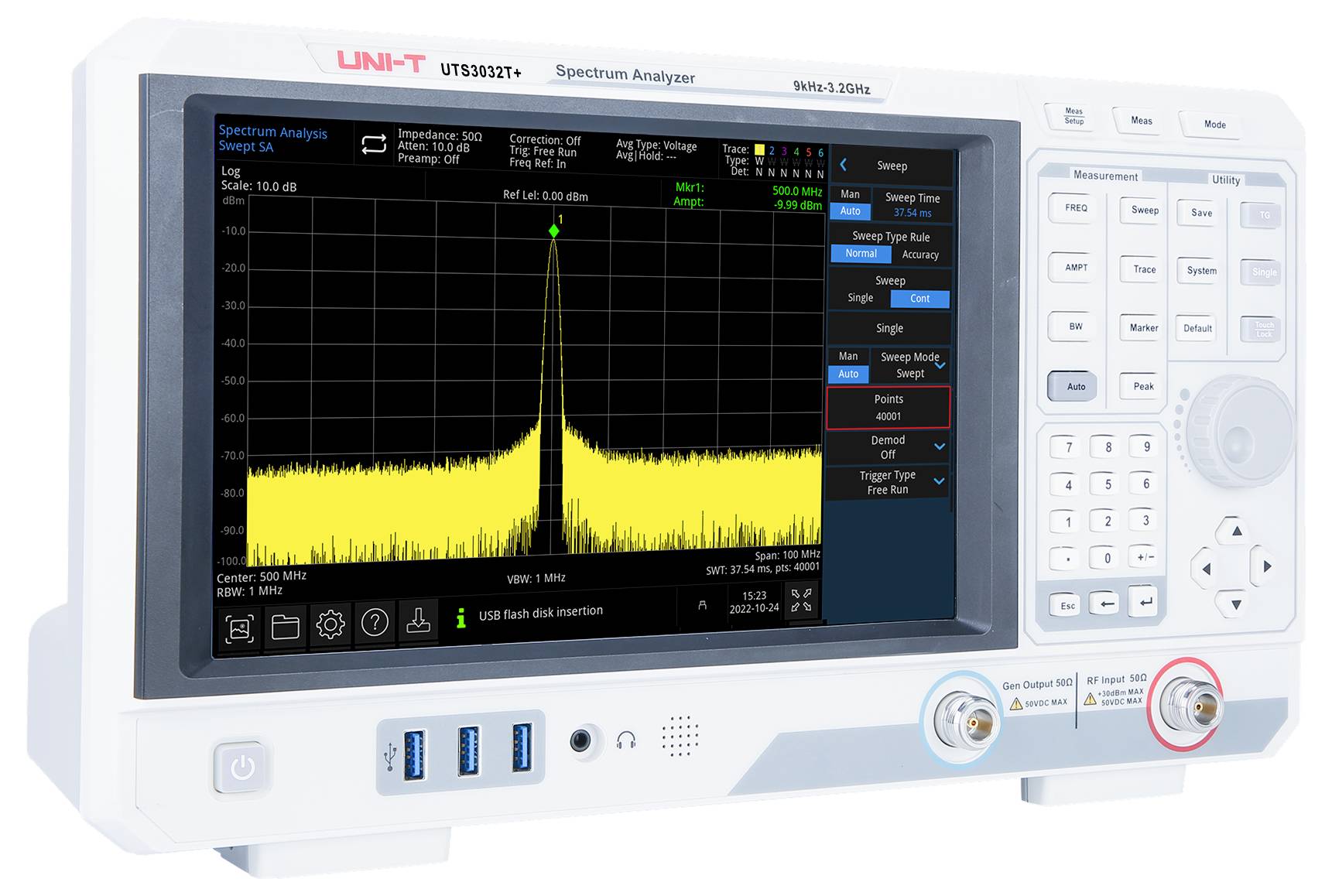

Uni-T UTS3032T+ analyzátor spektra 3.2 GHz
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (1 552,03 € / kus)
1 552,03 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Spektrálny analyzátor UNI-T UTS3032T+ so šírkou pásma 3,2 GHz
- Frekvenčný rozsah: 9 kHz – 3,2 GHz
- RBW: 1 Hz – 1 MHz
- Fázový šum: –98 dBc/Hz pri 10 kHz
- DANL: –161 dBm
- Generátor sledovania: Štandardný
- Meranie odrazu: Štandardné (s príslušenstvom: UT-RB60)
- Body skenovania: 10 001
- Displej: 10,1-palcový TFT LCD (dotykový)
Technické parametre
- Kategória výrobku
analyzátor spektra
- Šírka pásma
3.2 GHz
- Počet analógových vstupov
1
- Vstupy
RF vstup
- Výstupná úroveň
-100 - 30 dBm
- Rozmer.
(š x v) 378 mm x 218 mm
- Hmotnosť
4.55 kg
- Počet digitálnych vstupov max.
1
- Šírka
378 mm
- V
218 mm
- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
HDMI
Na stiahnutie
Datasheet
Datasheet 3532377 Uni-T UTS3032T+ analyzátor spektra 3.2 GHz
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532377 Uni-T UTS3032T+ analyzátor spektra 3.2 GHz
Návod na obsluhu a bezpečnostné pokyny 3532377 Uni-T UTS3032T+ analyzátor spektra 3.2 GHz
Návod na obsluhu a bezpečnostné pokyny 3532377 Uni-T UTS3032T+ analyzátor spektra 3.2 GHz
Popis
UTS3032T+ je všestranný spektrálny analyzátor s frekvenčným rozsahom od 9 kHz do 3,2 GHz. Vďaka technológii digitálnej medzifrekvenčnej (IF) frekvencie a vysokému rozlíšeniu s až 10 001 meracími bodmi ponúka presné analýzy vo frekvenčnej doméne pre vývoj, výrobu a vzdelávanie. Vďaka 10,1-palcovej kapacitnej dotykovej obrazovke, vynikajúcej citlivosti až do -161 dBm DANL a rozsiahlym analytickým funkciám je UTS3032T+ ideálny pre úlohy, ako sú predbežné testy EMC, funkčné a záverečné testy vo výrobe elektroniky, ako aj tréningové merania RF a bezdrôtovej komunikácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Rozsah merania frekvencie: 9 kHz až 3,2 GHz (v závislosti od modelu)
- Hladina šumu displeja (DANL) až -161 dBm (typická)
- Fázový šum: menej ako –98 dBc/Hz pri offsetu 10 kHz (typicky)
- Presnosť amplitúdy: menej ako 0,7 dB
- Body skenovania: až 10 001
- RBW (min.): 1 Hz
- 10,1-palcová kapacitná dotyková obrazovka s HD rozlíšením (1280 × 800)
- Rozhrania USB a LAN, podpora protokolu SCPI
- Výstup generátora sledovania (štandard)
- Rozšírené funkcie merania jedným tlačidlom (voliteľné)
- Predbežné skríning EMI (voliteľné)
- Analýza analógovej demodulácie (voliteľné)
Rozsah dodávky
- 1x UTS3032T+ (spektrálny analyzátor, 9 kHz - 3,2 GHz)
- 1x napájací kábel
- 1x kábel tlačiarne USB 2.0, 1,5 m, USB AB
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Stručná úvodná príručka (angličtina)
Rady
Voliteľné rozšírenia
UTS1000-EMI: Softvér na kontrolu elektromagnetického rušenia
UTS1000-AMK: Rozšírené meracie funkcie
UTS1000-AMA: Možnosť merania analógovej demodulácie
Iné modely
UTS3084T+ – Spektrálny analyzátor s frekvenčným rozsahom 9 kHz až 8,4 GHz, RBW 1 Hz až 3 MHz, vynikajúcim fázovým šumom –98 dBc/Hz pri 10 kHz, citlivosťou až –161 dBm a 10,1-palcovou kapacitnou dotykovou obrazovkou.
UTS3036T+ – Spektrálny analyzátor s frekvenčným rozsahom 9 kHz až 3,6 GHz, 1 Hz až 3 MHz RBW, fázovým šumom –98 dBc/Hz pri 10 kHz, citlivosťou –161 dBm a 10,1-palcovým kapacitným dotykovým TFT displejom.
UTS3015T+ – Základný model série s frekvenčným rozsahom 9 kHz až 1,5 GHz, 1 Hz až 1 MHz RBW, fázovým šumom –98 dBc/Hz pri 10 kHz, citlivosťou –161 dBm a 10,1-palcovou kapacitnou dotykovou obrazovkou.
