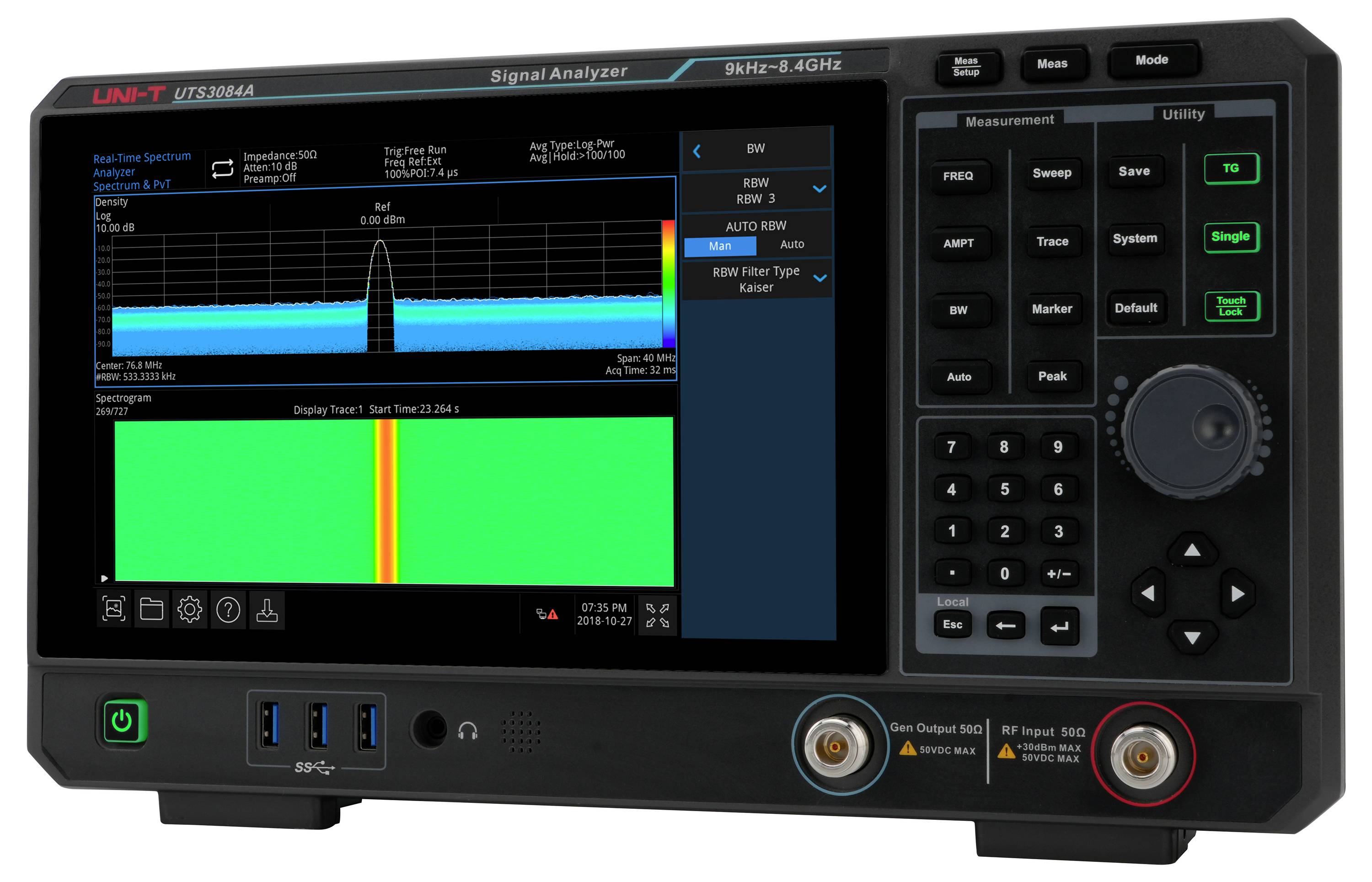

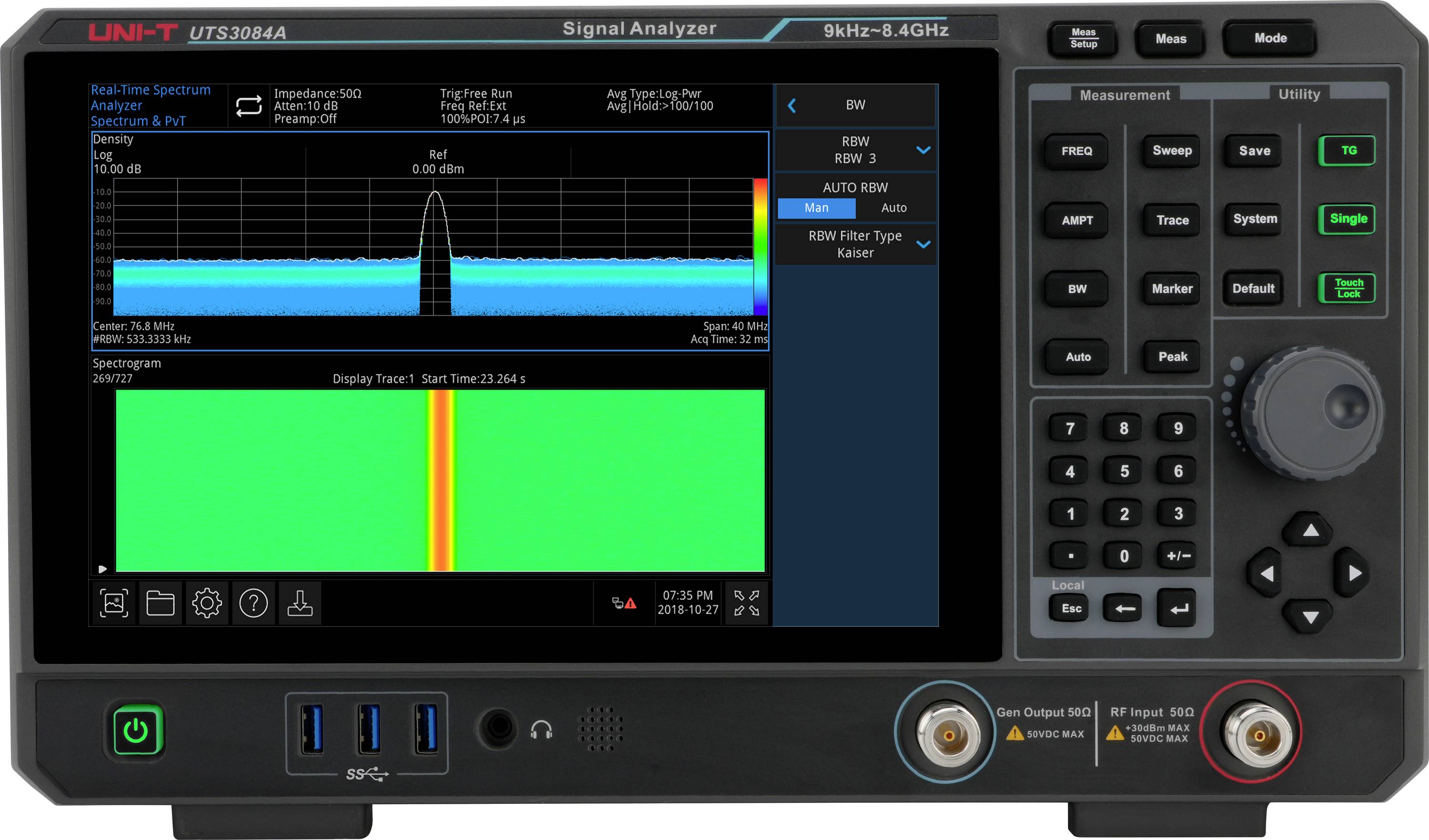

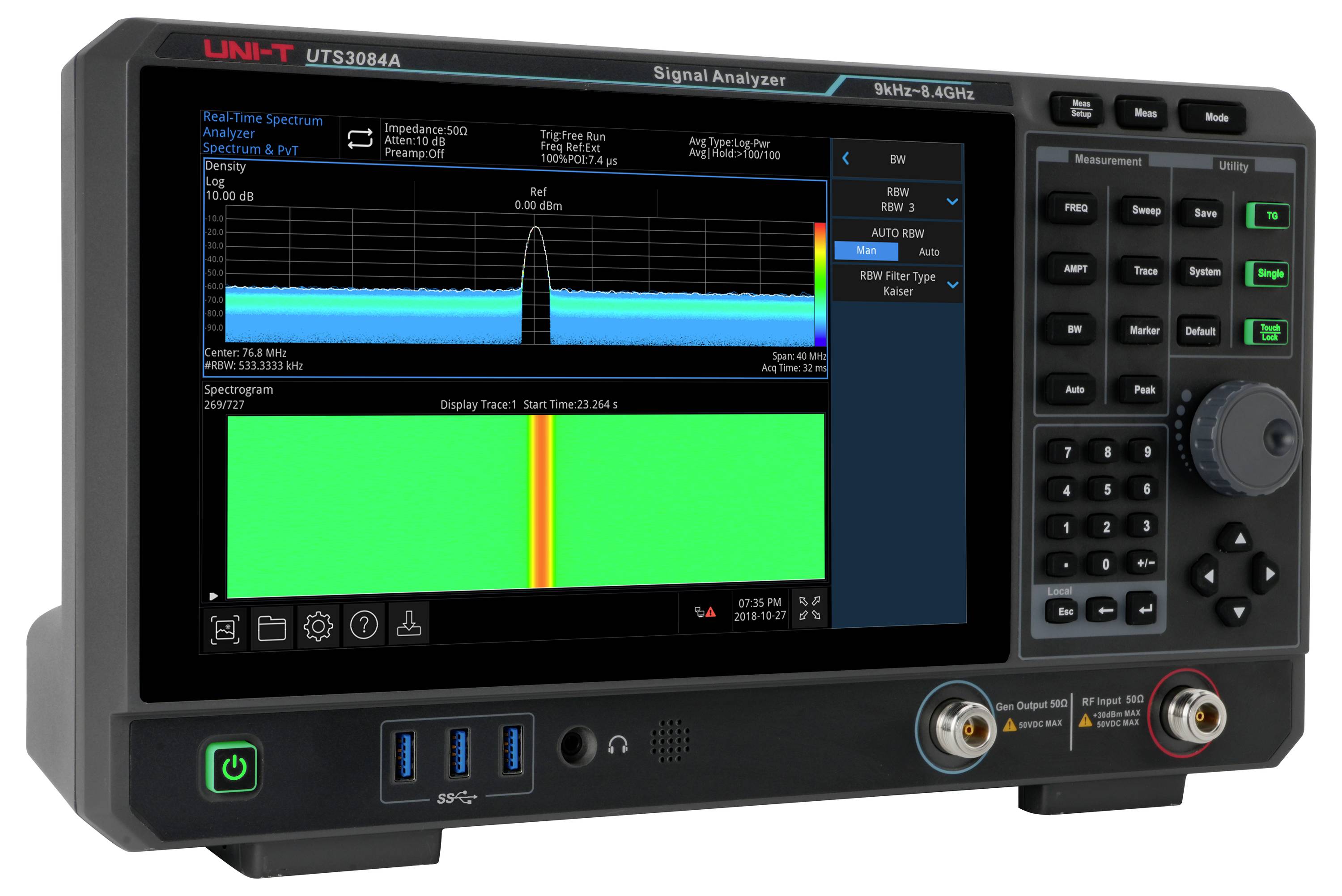

Uni-T UTS3084A analyzátor spektra 9 kHz, 8.4 GHz
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (10 852,85 € / kus)
10 852,85 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Analyzátor signálu/spektra UNI-T UTS3084A so šírkou pásma 8,4 GHz
- Frekvenčný rozsah: 9 kHz – 8,4 GHz
- RBW: 1 Hz – 10 MHz
- Fázový šum: –100 dBc/Hz pri 10 kHz
- DANL (priemerná hladina hluku): -165 dBm
- Generátor sledovania: Štandardný
- Displej: 10,1-palcový TFT LCD (dotykový)
- Šírka pásma analýzy: 40 MHz (voliteľné)
Technické parametre
- Kategória výrobku
analyzátor spektra
- Šírka pásma
9 kHz
8.4 GHz
- Vzorkovacej frekvencie na kanál
51.2 Msa/s
- Počet analógových vstupov
1
- Vstupy
RF vstup
- Výstupná úroveň
-100 - 30 dBm
- Rozmer.
(š x v) 378 mm x 218 mm
- Hmotnosť
4.96 kg
- Počet digitálnych vstupov max.
1
- Šírka
378 mm
- V
218 mm

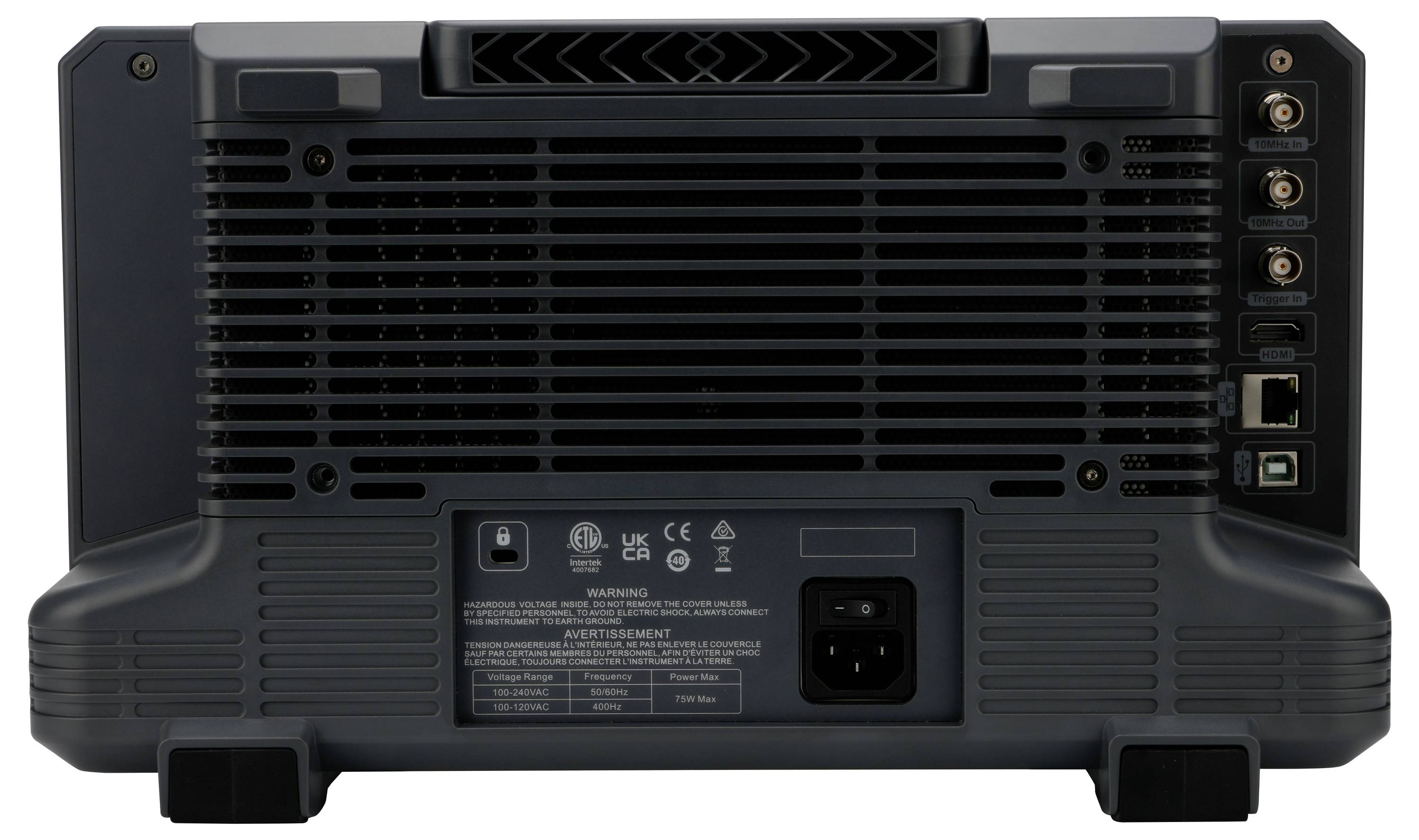

- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
HDMI
Na stiahnutie
Datasheet
Datasheet 3532363 Uni-T UTS3084A analyzátor spektra 9 kHz, 8.4 GHz
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532363 Uni-T UTS3084A analyzátor spektra 9 kHz, 8.4 GHz
Návod na obsluhu a bezpečnostné pokyny 3532363 Uni-T UTS3084A analyzátor spektra 9 kHz, 8.4 GHz
Návod na obsluhu a bezpečnostné pokyny 3532363 Uni-T UTS3084A analyzátor spektra 9 kHz, 8.4 GHz
Popis
UTS3084A je všestranný analyzátor signálu pre výskum a vývoj, výrobu a vzdelávanie s frekvenčným rozsahom od 9 kHz do 8,4 GHz. Podporuje spektrálnu analýzu v reálnom čase, vektorovú analýzu sietí (VNA), vektorovú analýzu signálov (VSA) a analýzu EMI a je ideálny pre automatické riadiace systémy a rôzne testovacie požiadavky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Frekvenčný rozsah: 9 kHz až 8,4 GHz
- Zobrazená priemerná hladina šumu (DANL): -165 dBm/Hz (typická)
- Fázový šum: menej ako -100 dBc/Hz (typický posun 10 kHz)
- Presnosť amplitúdy: menej ako 0,7 dB
- Vzorky bodov: až 40 001
- Minimálne rozlíšenie šírky pásma (RBW): 1 Hz
- Generátor sledovania (TG): Predvolené
- Vektorová sieťová analýza (VNA): Štandard
- Režim spektrálnej analýzy v reálnom čase (RTSA): s hustotou pravdepodobnosti a zobrazením spektra, štandardná šírka pásma 10 MHz
- Voliteľná šírka pásma v reálnom čase (RTSA): až 40 MHz
- K dispozícii sú rôzne režimy spúšťania a šablóny spúšťania.
- Funkcie merania jedným tlačidlom (voliteľné)
- Funkcia analýzy EMI (voliteľná)
- Analýza analógovej demodulácie (voliteľné)
- Vektorová signálová analýza (voliteľné)
- 10,1-palcová multidotyková obrazovka s rozlíšením HD (1280 × 800)
- Podporuje príkazy SCPI (štandardné príkazy pre programovateľné nástroje)
Rozsah dodávky
- 1x UTS3084A (analyzátor signálu, 9 kHz - 8,4 GHz)
- 1x napájací kábel
- 1x kábel tlačiarne USB 2.0, 1,5 m, USB AB
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Stručná úvodná príručka (angličtina)
Rady
Možnosti pre sériu UTS3000A:
UTS3000A-EMI – Možnosť merania EMI pre sériu UTS3000A
UTS3000A-AMK – Rozšírené meracie funkcie pre sériu UTS3000A
UTS3000A-AMA – Meranie analógovej demodulácie pre sériu UTS3000A
UTS3000A-B40 – Možnosť analýzy RTSA 40 MHz pre sériu UTS3000A
UTS3000A-I/Q – možnosť analýzy I/Q pre sériu UTS3000A
UTS3000A-VSA – Možnosť digitálnej demodulačnej analýzy pre sériu UTS3000A
Ďalšie modely série UTS3000A:
UTS3060A – 9 kHz – 6,0 GHz, rozlíšenie 1 Hz – 10 MHz, citlivosť -165 dBm, 10,1-palcová dotyková obrazovka s generátorom sledovania
UTS3036A – 9 kHz – 3,6 GHz, rozlíšenie 1 Hz – 10 MHz, citlivosť -165 dBm, 10,1-palcová dotyková obrazovka s generátorom sledovania
