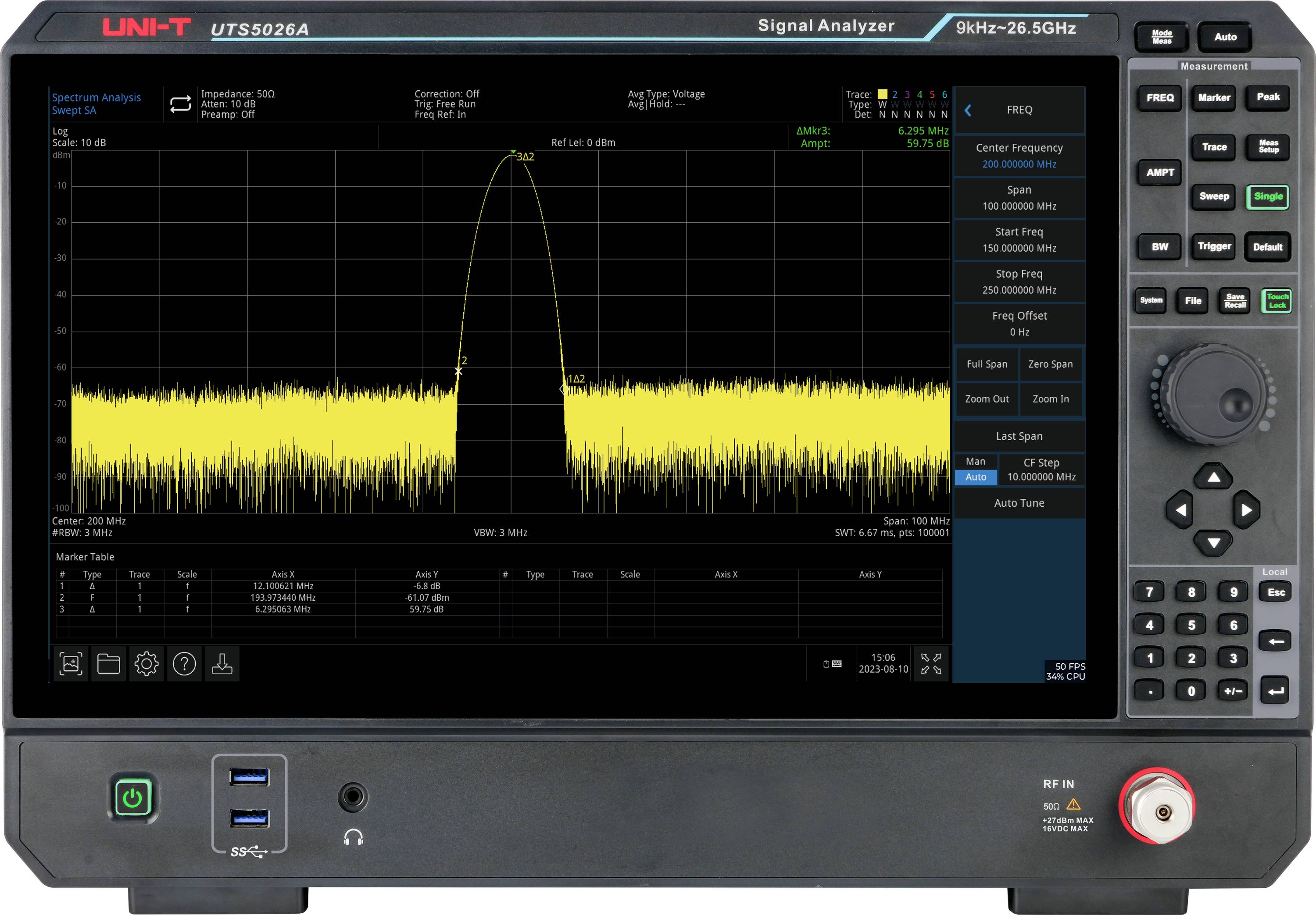

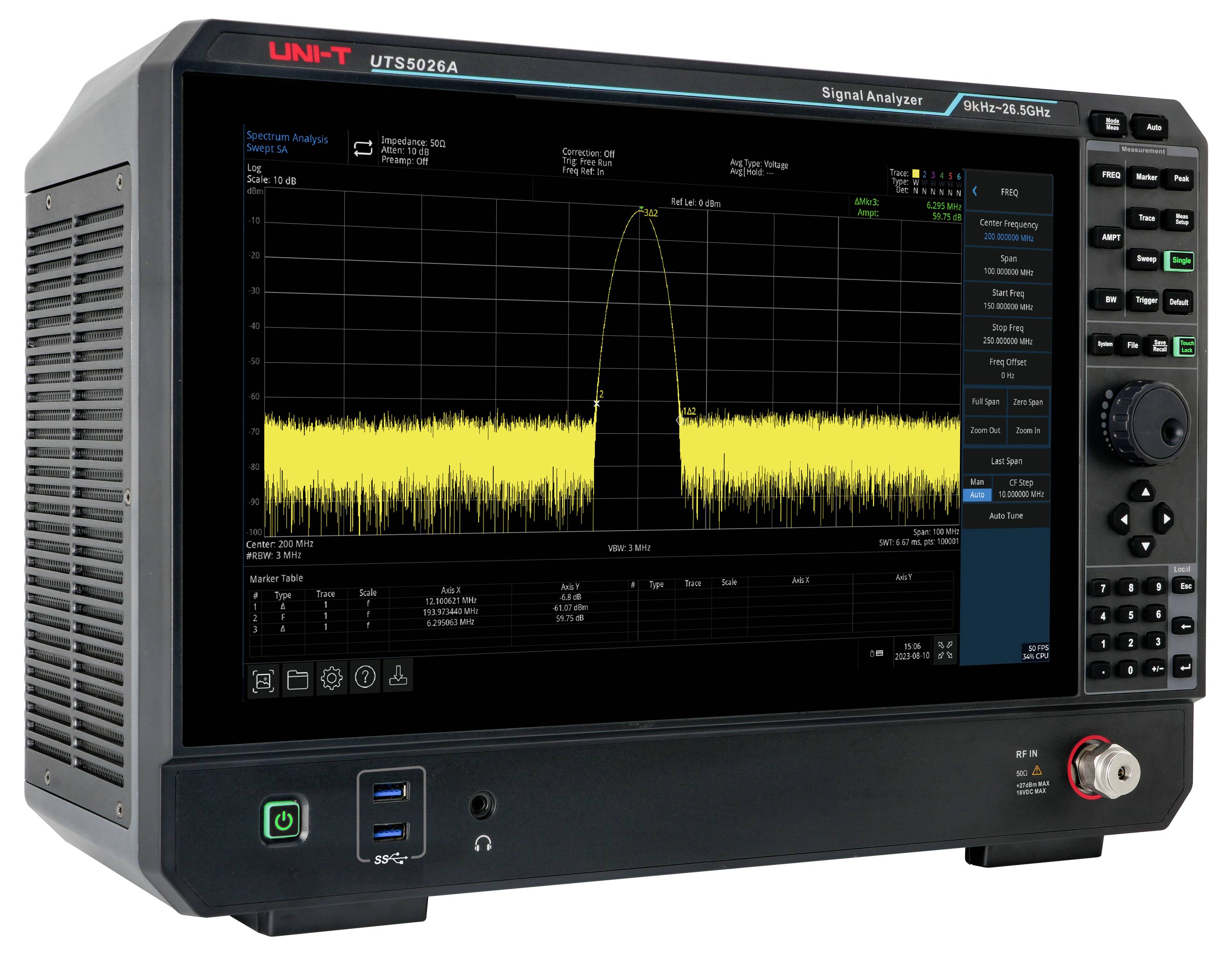

Uni-T UTS5026A analyzátor spektra 9 kHz, 26.5 GHz
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (31 023,58 € / kus)
31 023,58 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
UNI-T UTS5026A – Analyzátor signálu/spektra s vysokým rozlíšením a šírkou pásma 26,5 GHz
- Frekvenčný rozsah: 9 kHz – 26,5 GHz
- DANL: Až -163 dBm (typicky)
- Fázový šum: menej ako –107 dBc/Hz pri 10 kHz offsetu (typicky)
- Body rozptylu: Až 100 001 pre vysoké rozlíšenie
- RBW: 1 Hz – 3 MHz (v 10% krokoch) a pevné hodnoty 4, 5, 6, 8 MHz
- Displej: 15,6" TFT LCD dotyková obrazovka
Technické parametre
- Prevádzková teplota: 0 – 40 °C
- 15,6-palcová dotyková obrazovka s rozlíšením Full HD 1920 x 1080
- DANL až do -163 dBm
- Body skenovania
- Modulárne merania (EMI, VSA, LTE/NR atď.)
- Kategória výrobku
analyzátor spektra
- Šírka pásma
9 kHz
26.5 GHz
- Vzorkovacej frekvencie na kanál
1 Msa/s
- Počet analógových vstupov
1
- Výstupná úroveň
-170 - 30 dBm
- Rozmer.
(š x v) 445 mm x 311 mm
- Hmotnosť
11 kg
- Šírka
445 mm
- V
311 mm

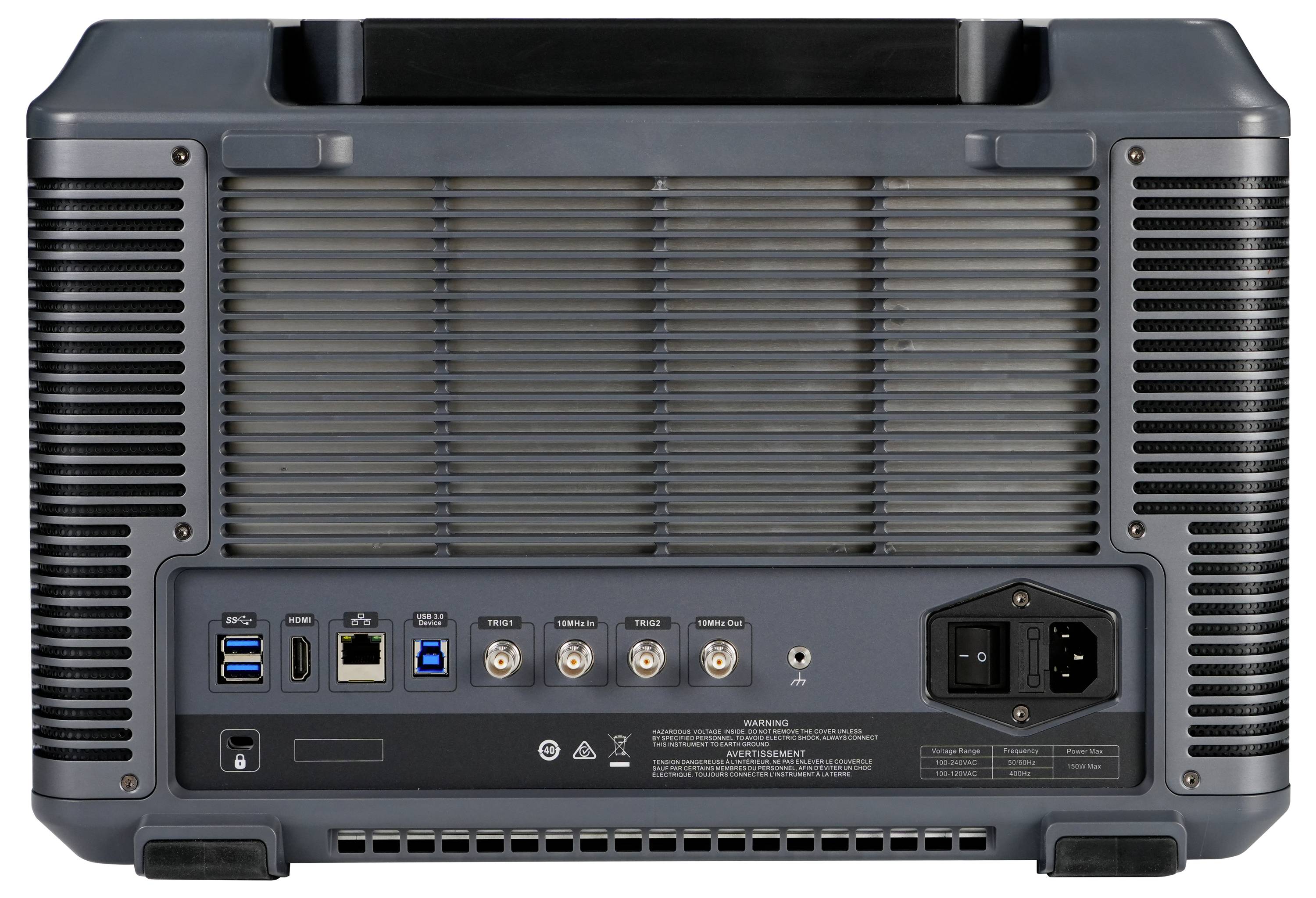

- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
HDMI
Na stiahnutie
Datasheet
Datasheet 3532357 Uni-T UTS5026A analyzátor spektra 9 kHz, 26.5 GHz
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3532357 Uni-T UTS5026A analyzátor spektra 9 kHz, 26.5 GHz
Návod na obsluhu a bezpečnostné pokyny 3532357 Uni-T UTS5026A analyzátor spektra 9 kHz, 26.5 GHz
Návod na obsluhu a bezpečnostné pokyny 3532357 Uni-T UTS5026A analyzátor spektra 9 kHz, 26.5 GHz
Popis
Séria UNI-T UTS5026A je výkonný analyzátor signálu s frekvenčným rozsahom od 9 kHz do 26,5 GHz. Je ideálny ako centrálne meracie zariadenie na konštrukciu automatizovaných testovacích systémov a zároveň spĺňa rôzne požiadavky na testovanie a aplikácie v oblastiach, ako je výskum a vývoj, výrobné testovanie a vzdelávanie a školenia.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Operačný systém: Kompatibilný so systémom Windows 10 alebo novším
- Frekvenčný rozsah: 9 kHz – 26,5 GHz
- DANL: Až -163 dBm (typicky)
- Fázový šum: Až -107 dBc/Hz pri 1 GHz, offset 10 kHz
- Body za rozbeh: Až 100 001 bodov za rozbeh
- RBW: Minimálne rozlíšenie od 1 Hz
- Test vyhovuje/nevyhovuje: Automatické porovnanie tolerancií s kontrolou medzných hodnôt
- Viacstopové zobrazenie: Súčasné zobrazenie až 6 meracích kriviek
- Rýchle meranie: Rozšírené funkcie merania jedným tlačidlom (voliteľné)
- Predmeranie EMI: Integrovaná predbežná analýza EMC (voliteľné)
- Analógová demodulácia: funkcie analýzy AM/FM/PM (voliteľné)
- Digitálna demodulácia: Podpora digitálnych štandardov (voliteľné)
- Displej: 15,6-palcový TFT-LCD s rozlíšením 1920 × 1080
- Viaceré rozhrania: Podpora klávesnice, myši, úložných zariadení, pripojenia k počítaču, diaľkového ovládania, webového ovládania, synchronizácie zariadení, monitorovacích funkcií a akustických alarmov
Rozsah dodávky
- 1x UTS5026A (analyzátor signálu, 9 kHz - 26,5 GHz)
- 1x napájací kábel
- 1x dátový kábel USB 3.0, 1 m, USB AB
- 1x Predný kryt
- 1x adaptér 2,92, zásuvkový konektor na oboch stranách
- 1x prostriedok proti zahmlievaniu, 3 g
- 1x Kalibračný certifikát
- 1x Bezpečnostné pokyny (viacjazyčné)
- 1x Stručná úvodná príručka (angličtina)
Rady
Možnosti softvéru
UTS5000A-P26 – Predzosilňovač pre 26,5 GHz.
UTS5000A-AMK – Rozšírené meracie funkcie pre sériu UTS5000A.
UTS5000A-AMA – Meranie analógovej demodulácie pre sériu UTS5000A.
UTS5000A-EMI – Analýza EMI pre sériu UTS5000A.
