Univerzálny oddeľovací zosilňovač WAGO JUMPFLEX® 857-403 1 ks

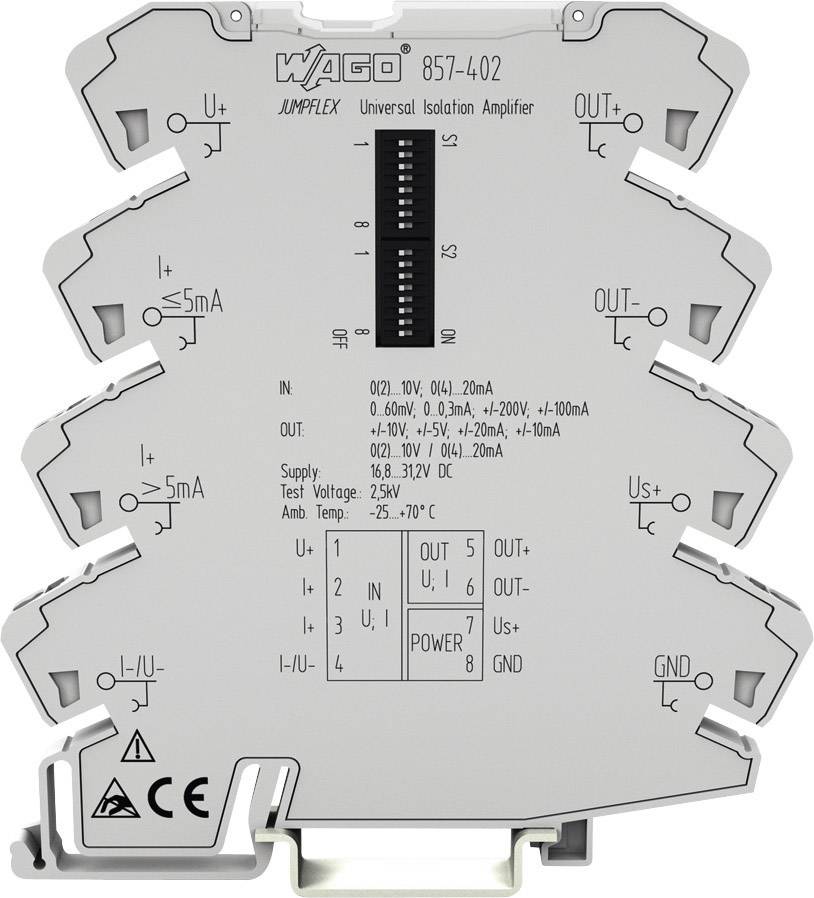

Izolačný zosilňovač od WAGO s modelovým číslom 857-402, zobrazuje vstupy a výstupy, prevádzkové parametre a CE označenie.

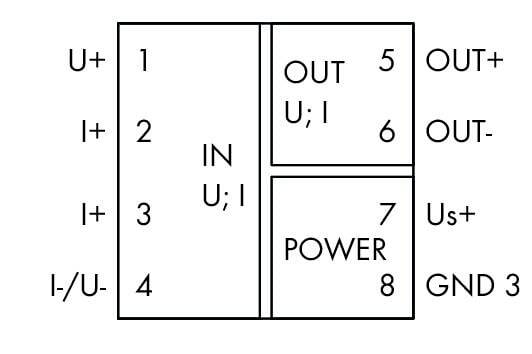

Schematický diagram s označenými vstupnými/výstupnými pinmi: U+, I+, IN, I-/U-, OUT, OUT+, OUT-, Us+, GND, POWER.

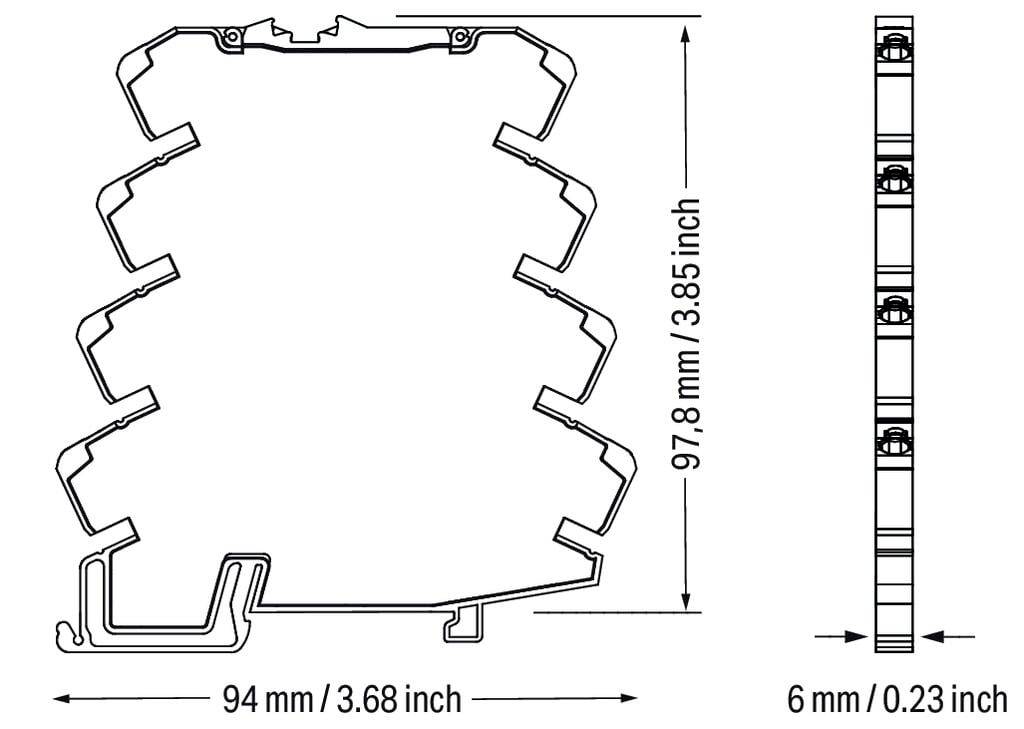

Priečny diagram štruktúrnej komponenty s rozmermi: šírka 94 mm (3,68 palca), výška 97,8 mm (3,85 palca), hĺbka 6 mm (0,23 palca).

1/3

Typ

JUMPFLEX®

Rozmer.

(d x š x v) 94 x 6 x 96 mm

Záťaž

600 Ω

Vstupný signál (napätie)

analoge uni- und bipolare Normsignale

Vstupný signál (prúd)

analoge uni- und bipolare Normsignale

Doručenie: Po 5. 10.

2 Ks

Počet

Celkom (283,74 € / kus)

320,83 €

-12 %

283,74 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Univerzálny oddeľovací zosilňovač

Vysielač JUMPFLEX®

Technické parametre

Chyba prenosu:<0,08% z konečnej hodnoty

Typ: JUMPFLEX®

Rozmer.: (d x š x v) 94 x 6 x 96 mm

Záťaž: 600 Ω

Vstupný signál (napätie): analoge uni- und bipolare Normsignale

Vstupný signál (prúd): analoge uni- und bipolare Normsignale

Obsah: 1 ks

Šírka: 6 mm

V: 96 mm

Dĺžka: 94 mm

Príkon prúdu: <40 mA

Izolácia: Polyamid 6.6

Prevedenie: Konfigurácia pomocou DIP prepínača

Pripojenie: pružná sila

Vstupný signál: 0 - 60 mV / 0 - 100 mV / 0 - 150 mV / 0 - 300 mV / 0 - 500 mV / 0 - 1 V / 0 - 5 V / 0 - 10 V / 2 - 10 V / 0 - 100 V / 0-200 V

Napájacie napätie: 24 V/DC

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 739582 Univerzálny oddeľovací zosilňovač WAGO JUMPFLEX® 857-403 1 ks

Popis

Prepínanie meracích rozsahov je kalibrované. Napájacie napätie prístroja, ktoré je možné rýchlo a lacno premostiť bočnými prepojkami, je 24 V ss. Prevádzku signalizuje zelená LED dióda na prednej strane prístroja.
