Upínací prvok na zváracie stoly s variabilným vyložením Bessey TWV16-20-15H Rozpätie (max.):200 mm Dĺžka vyloženie:150 m

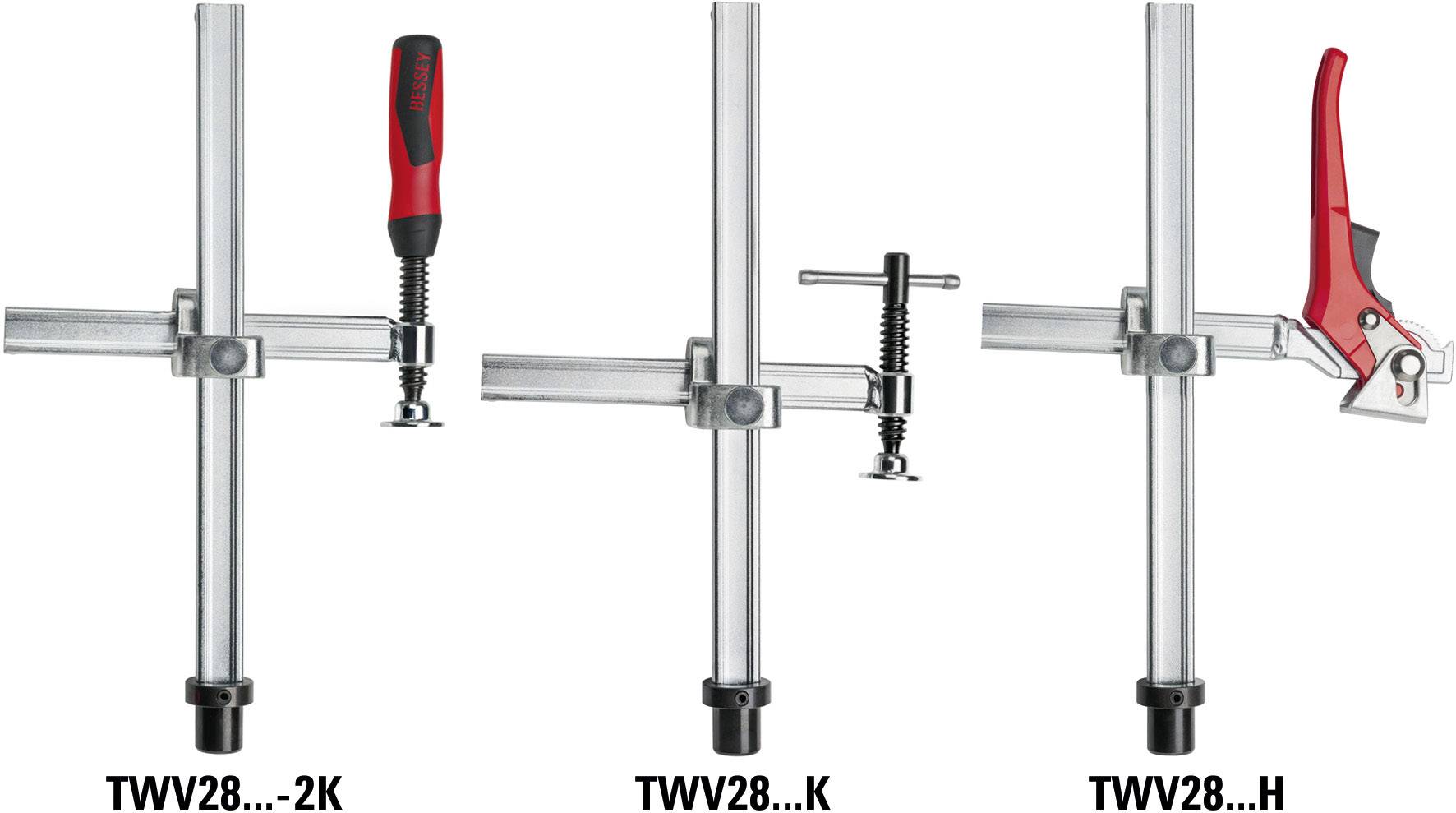

Sú zobrazené tri modely svoriek: vľavo so červenou rukoväťou, v strede s čiernym otočným gombíkom, vpravo s červenou rýchloupínacou pákou.

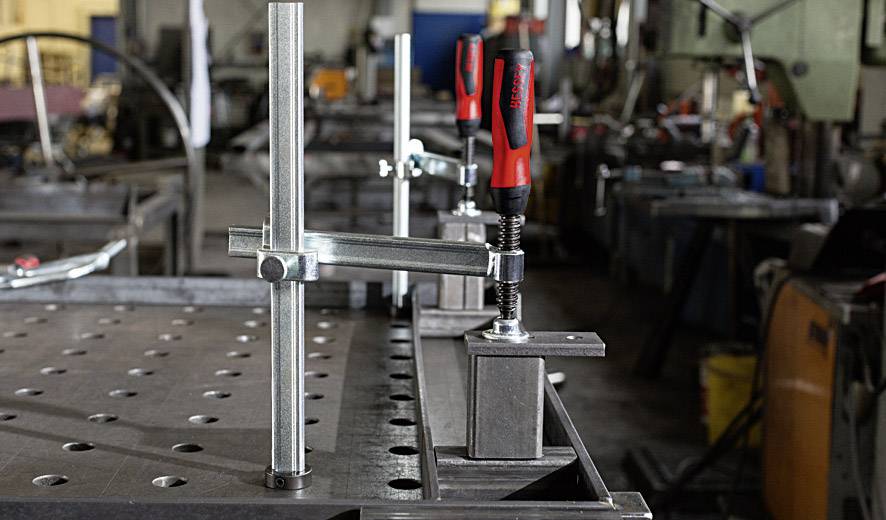

Kovová dielňa s zváracím stolom, ktorý je vybavený obrobkami a červeným náradím. V pozadí sú viditeľné stroje.

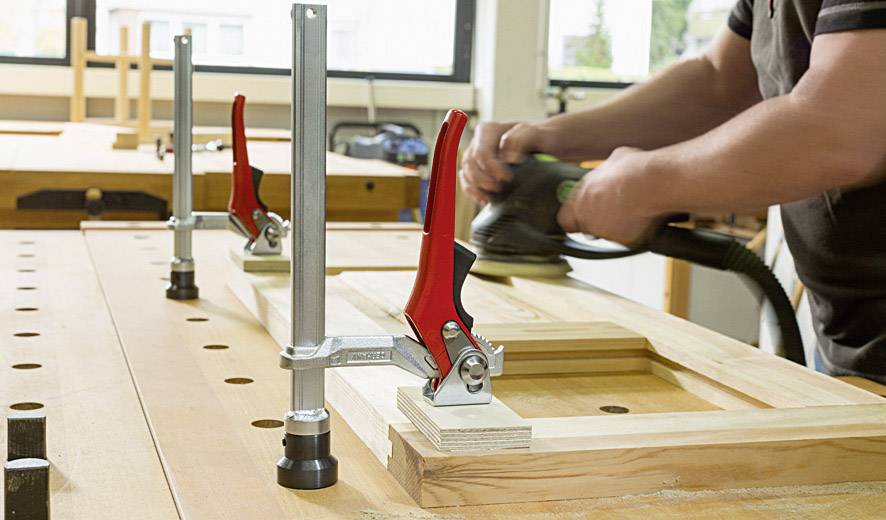

Osoba brúsi drevený rám v dielni. Dva červené svorky držia rám na pracovnom stole.

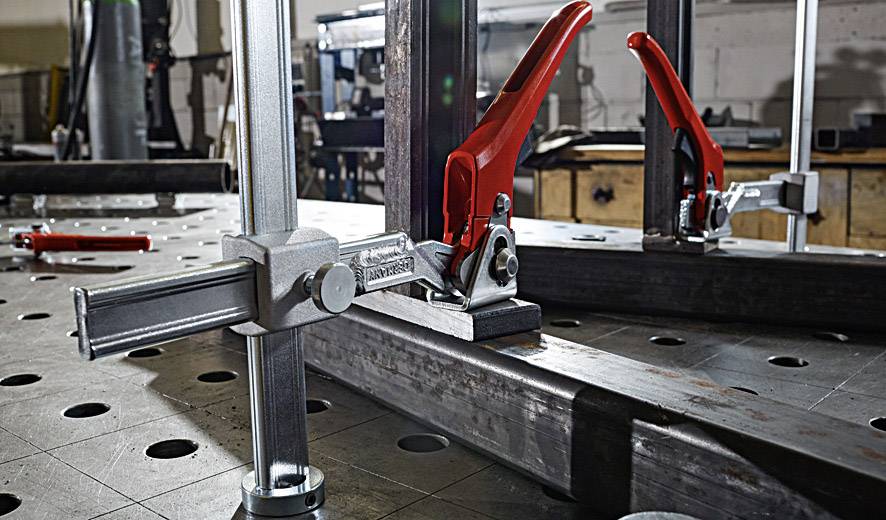

Kovová dielňa so zváracími nástrojmi na dierovanom kovovom stole; v pozadí sú viditeľné ďalšie nástroje a zariadenia.

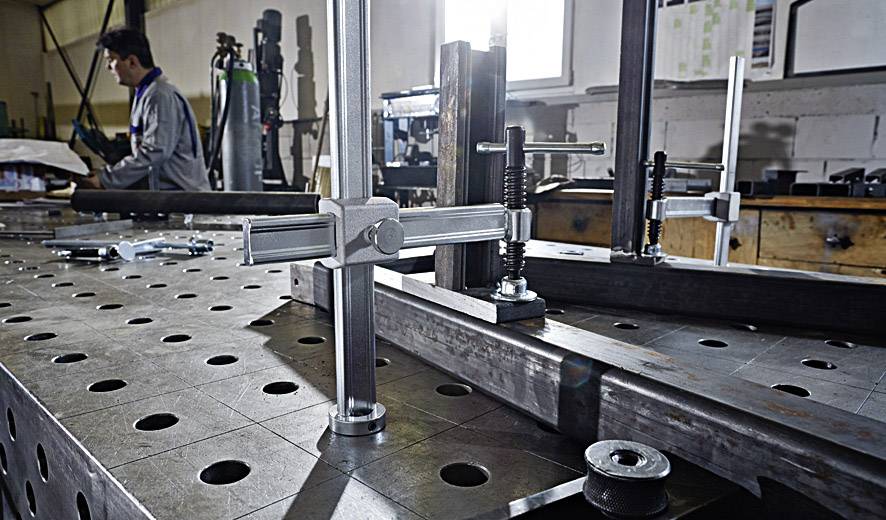

Kovový robotník používa zvárací stôl so svorkami v dielni. V pozadí stoja ďalšie obrábacie stroje.

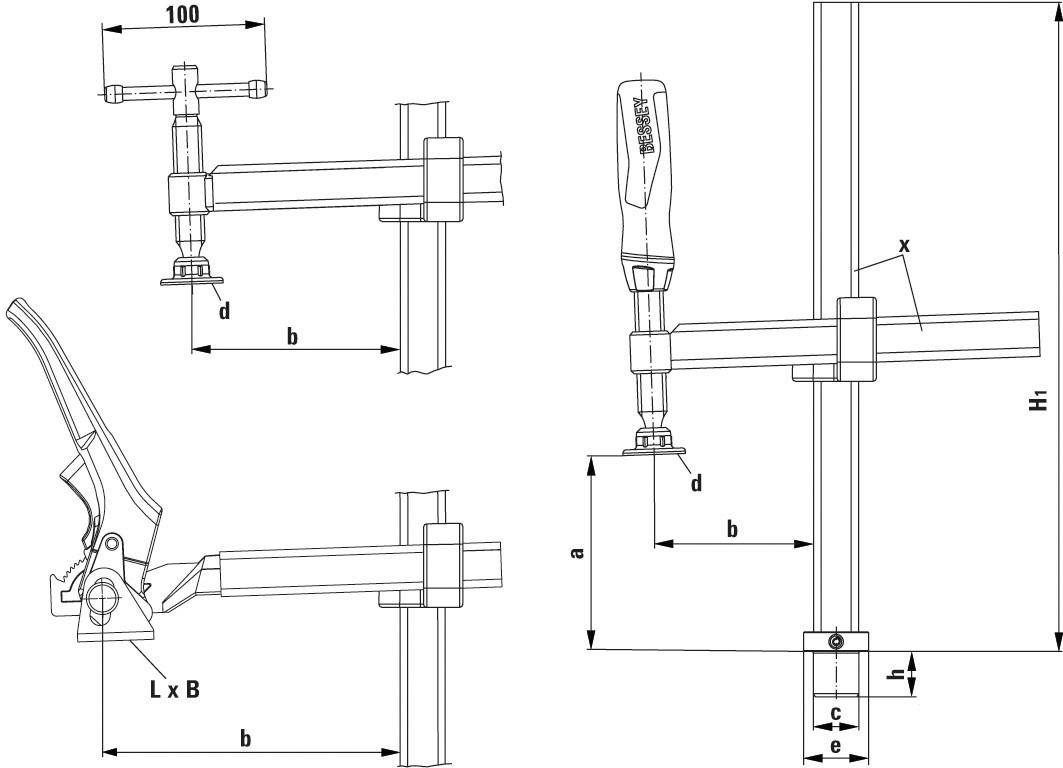

Technický výkres pákovej svorky s rozmermi. Zobrazuje rôzne pohľady a špecifikácie: vzdialenosť, výšku a mechaniku páky.

1/6

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

4 Ks

Počet

Celkom (78,04 € / kus)

78,04 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Šírka profilu koľajnice: 22 mm
Hrúbka profilu koľajnice: 8,5 mm
Stôl stroja s priemerom otvoru: 16 mm
Max. Výška upnutia: 200 mm
Hrdlo min - max: 60 - 150 mm

Rozpätie (max.): 200 mm

Ausladung: 150 mm

Hmotnosť: 1210 g

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1417872 Upínací prvok na zváracie stoly s variabilným vyložením Bessey TWV16-20-15H Rozpätie (max.):200 mm Dĺžka vyloženie:150 m

Popis

Presné, individuálne upnutie. Tvrdený profil a posuvná konzola pre pružné a elastické upnutie. Plynule nastaviteľná projekcia. Rôzne verzie: / Kvalitná dvojzložková plastová rukoväť a otočná rukoväť so zaoblenými koncami - každá s vretenom lichobežníkového závitu s plynulým chodom a prítlačnou doskou, ktorú je možné vymeniť bez použitia nástrojov. Páková rukoväť s aretačným mechanizmom pre dávkované, rýchle a odolné proti vibráciám.
