Vogt Verbindungstechnik 3924N, IDC 3924N, rýchlospojka, 0.2-0.5 mm², kontakty 2, čierna, žltá, 1 ks

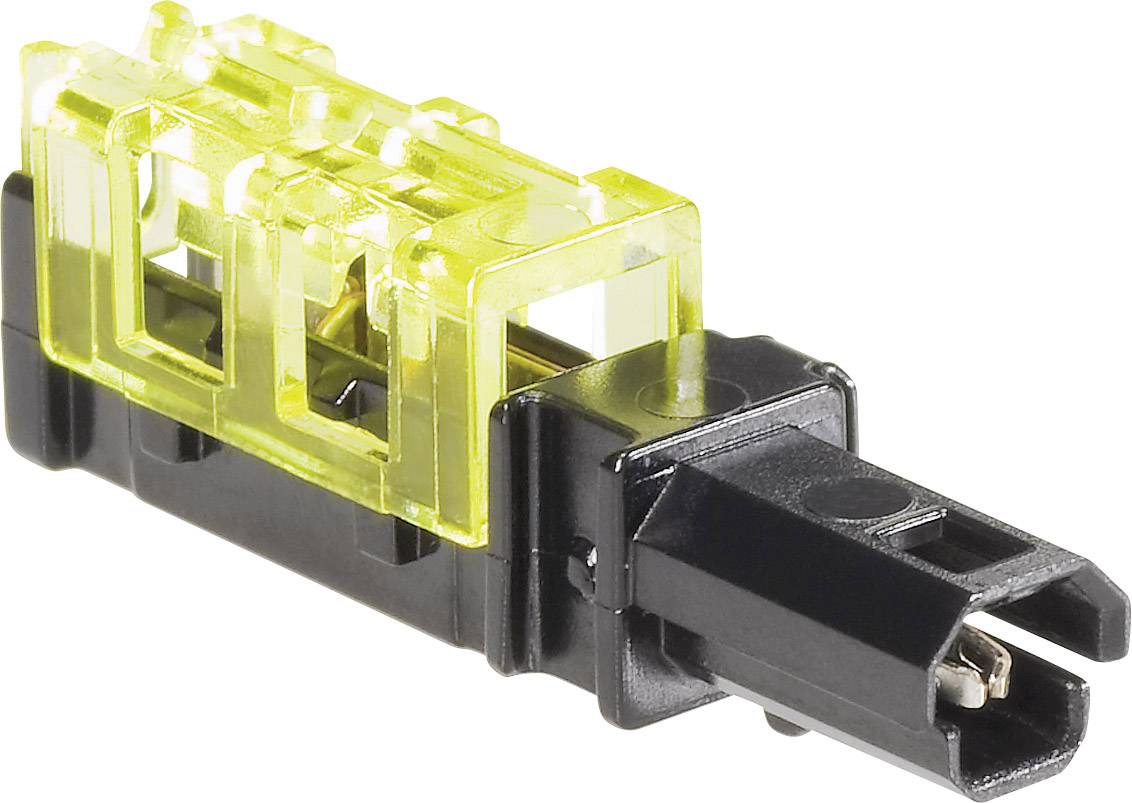

Žlté, obdĺžnikové bezpečnostné relé s čiernym krytom, ktoré sa používa v automatizačnej technike.

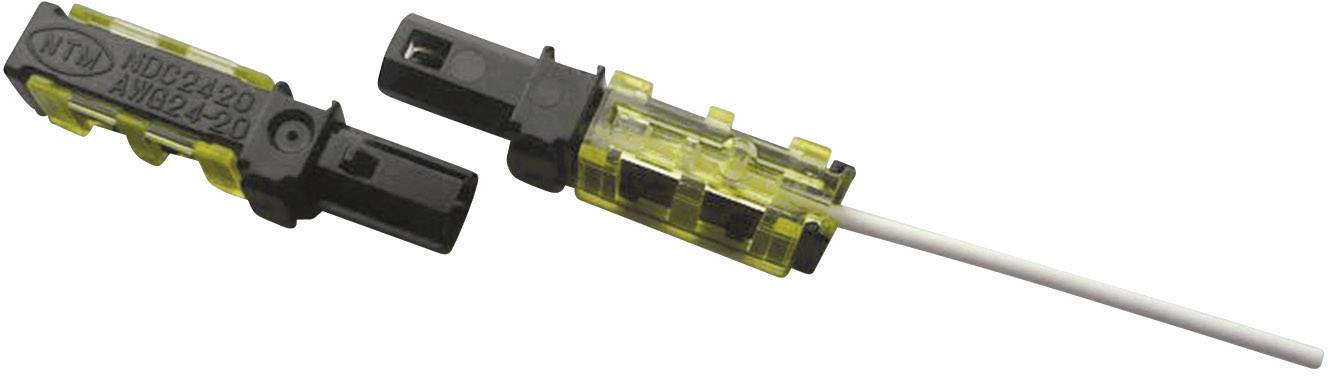

Čierny a žltý držiak poistky na inline zapojení je otvorený a ukazuje koniec kábla, pripravený na prepojenie.

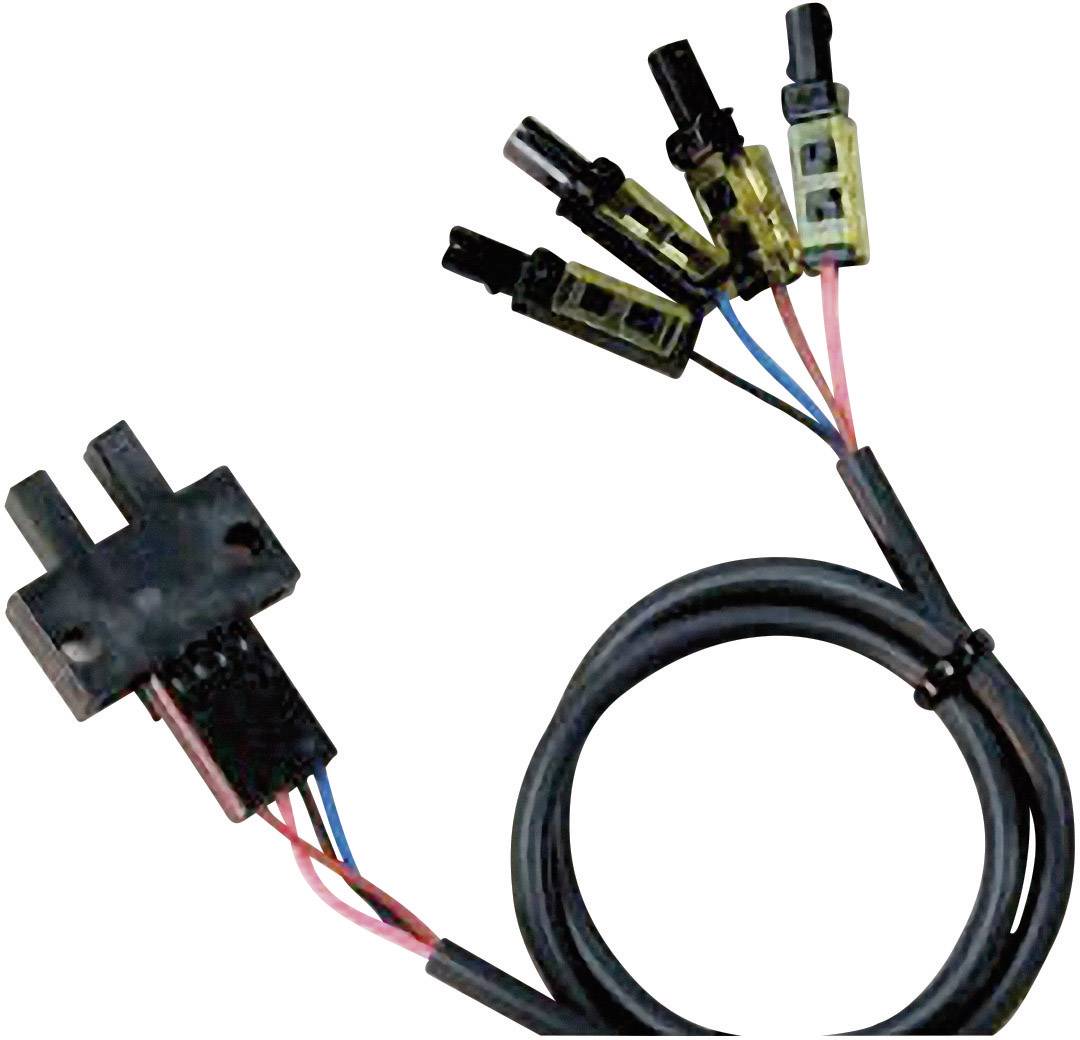

Čiernym plášťom obalený kábel so štyrmi farebne označenými vodičmi sa končí jednotlivými čiernymi konektormi.

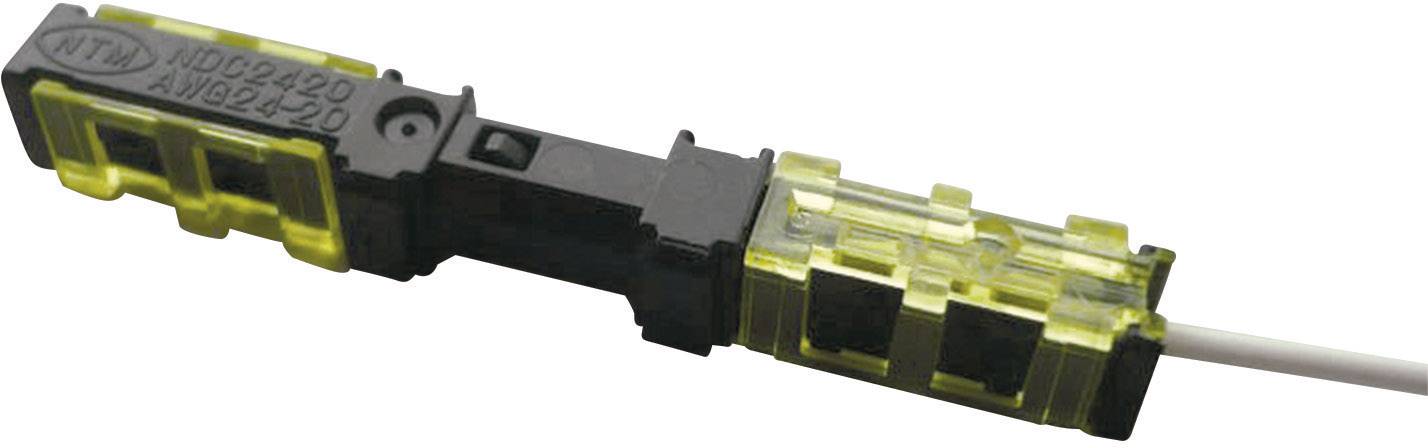

Čierny konektor so žltým krytom a skrutkovým pripojením, pripevnený na bielom kábli.

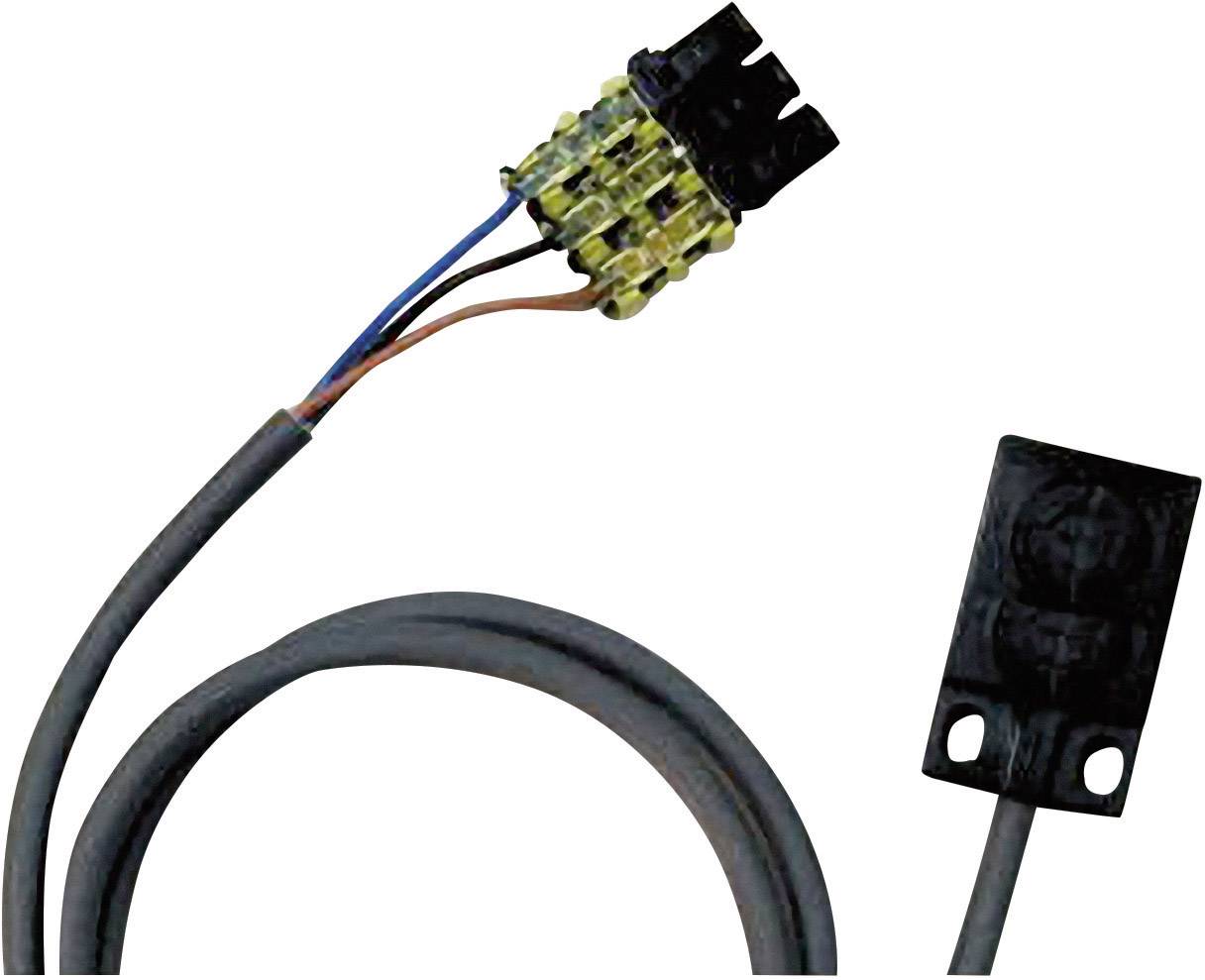

Elektrický kábel s čiernou zástrčkou je pripojený ku konektoru. Vedľa napravo je vidieť ďalšiu čiernu zástrčku.

Ukazuje mostík konektora a kábel. Hore: Ťahanie a posúvanie mostíka konektora. Dole: Zavedenie kábla do konektora.

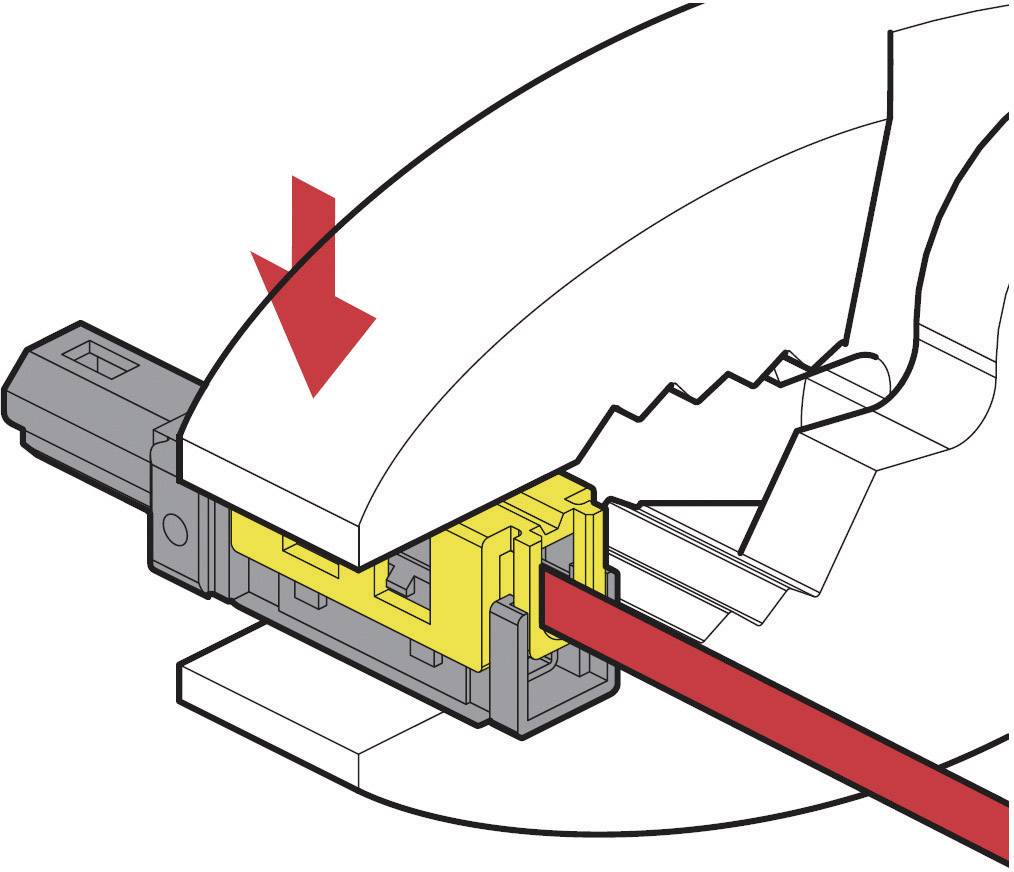

Kábel sa vloží do krimpovacie nástroja, kde sa koniec kábla pomocou tlaku pripojí so žltým konektorom.

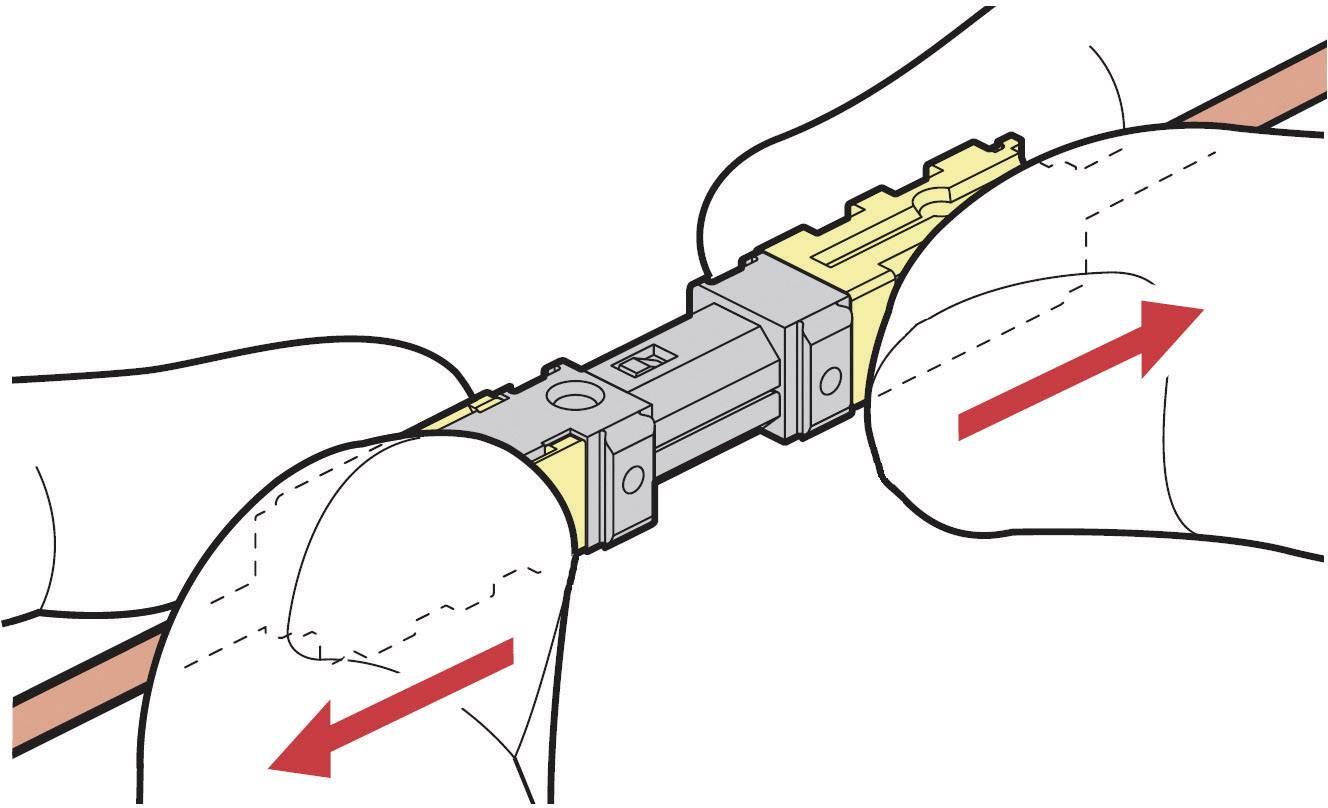

Dve ruky stláčajú kabelový konektor. Červené šípky ukazujú smer pohybu pri stláčaní spojenia.

1/8

Kategória výrobku

rýchlospojka

Prierez flexibilné (min.)

0.2 mm²

Flexibilné priemer (max.)

0.5 mm²

Prierez pevný (min.)

0.2 mm²

Pevný prierez (max.)

0.5 mm²

Datasheety: (PDF)

Doručenie: Pi 2. 10.

157 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,46 € / kus)

1,46 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektory s posunom izolácie

Bez odizolovania
Možno použiť ako zástrčku a zásuvku

Dodatočné informácie:

Technické parametre

Kategória výrobku: rýchlospojka

Prierez flexibilné (min.): 0.2 mm²

Flexibilné priemer (max.): 0.5 mm²

Prierez pevný (min.): 0.2 mm²

Pevný prierez (max.): 0.5 mm²

Pólov: 2

Farba: čierna
žltá

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Obsah: 1 ks

Rozmer.: (d x š) 25.8 mm x 5.6 mm

Číslo výrobcu: 3924N

: 24 - 20

Pripojenie: IDC

Materiál kontaktu: bez kadmia (Ag-Leg.)

Menovité napätie: 100 V

Šírka: 5.6 mm

Dĺžka: 25.8 mm

Spĺňa RoHS: áno

Prevádzková teplota: -20 - +75 °C

Na stiahnutie

Datasheet

Datasheet 788802 Vogt Verbindungstechnik 3924N, IDC 3924N, rýchlospojka, 0.2-0.5 mm², kontakty 2, čierna, žltá, 1 ks

Popis

Jediný konektor možno použiť ako zástrčku alebo zásuvku. Dva konektory sú navzájom spojené otočením o 180° proti sebe a ich zasunutím. Spojenie možno opäť uvoľniť roztiahnutím. Pre viacpólové pripojenie je možné spojiť ľubovoľný počet konektorov. K tomu sa jednotlivé diely jednoducho nasunú pomocou vodiacej lišty na seba.
Aplikácia: Vďaka technológii LSA nie je potrebné odizolovanie. Kábel sa jednoducho zasunie až na doraz, kontakt sa vytvorí stlačením kliešťami. So 4 upevňovacími hákmi sa už spojenie nedá uvoľniť.

Tento text bol preložený strojovo.
