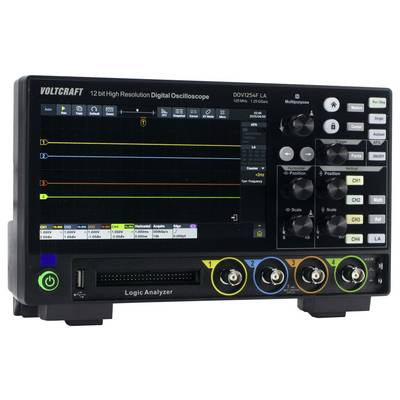

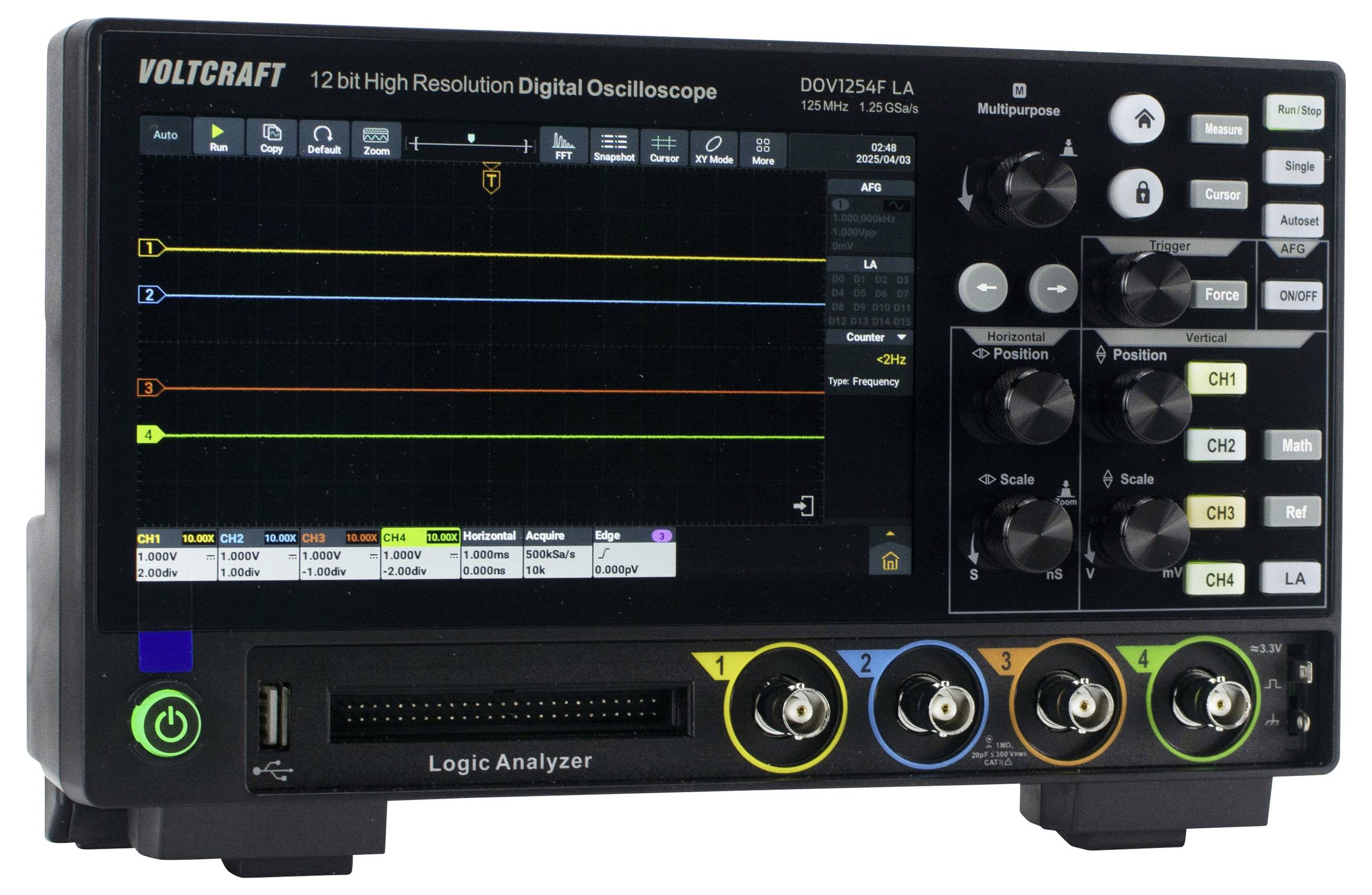

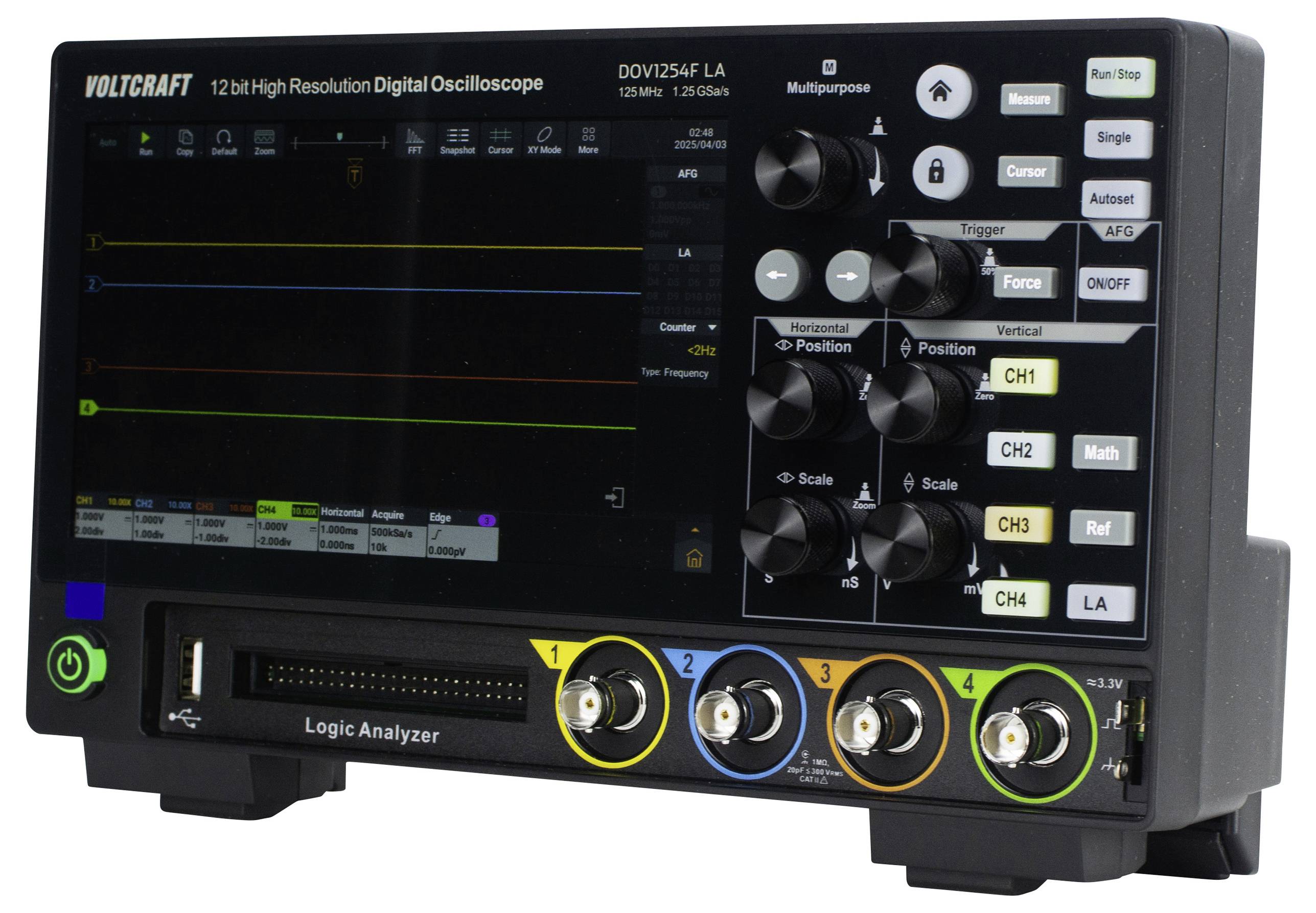

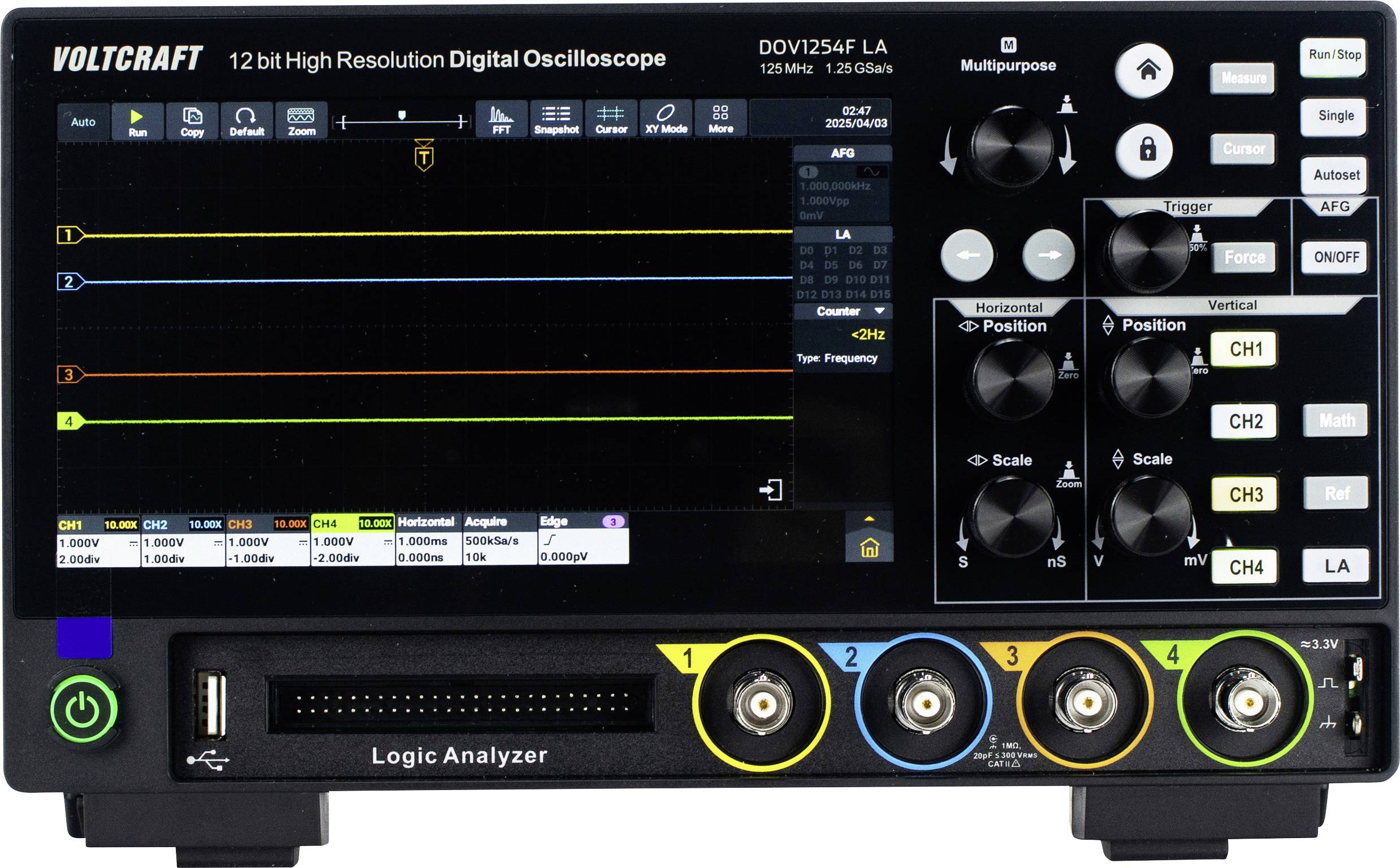

VOLTCRAFT DOV1254F LA digitálny osciloskop Kalibrované podľa (DAkkS) 125 MHz 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťo
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 093,50 € / kus)
1 093,50 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Digitálny osciloskop DAkkS VOLTCRAFT DOV1254F LA 125 MHz 4-kanálový 12 bit
- Šírka pásma 125 MHz
- Maximálny počet analógových vstupov: 4
- Dotyková obrazovka s uhlopriečkou 17,78 cm (7 palcov) s podporou ovládania gestami
- Získavanie vzoriek v reálnom čase rýchlosťou 50 000 wfms/s, získavanie segmentov rýchlosťou 700 000 wfms/s
- 16-kanálový logický analyzátor
- ADC s vysokým 12-bitovým rozlíšením
- Vzorkovacia frekvencia: Jeden kanál (1,25 Gsa/s), dva kanály (625 MSa/s alebo 1,25 Gsa/s), všetky kanály (625 MSa/s)
- Integrovaný AWG
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
125 MHz
- Vzorkovacej frekvencie na kanál
1.25 GSa/s
- Rozlíšenie
12 Bit
- Veľkosť obrazovky
17.78 cm
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
generátor funkcií
logický analyzátor
- Časová základňa
1 ns/div – 1000 s/div, krok po 1-2-5
- Počet analógových vstupov
4
DAkkS
- Kategória merania
CAT II
- Vertikálna odchýlka
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/diel – 10 V/diel)
- Vstupná impedancia
1 MΩ ± 2%
- Vstupné spojenie
DC, AC, uzemnenie
- Vstupné napätie
300 V
- Napájanie
12V 4A typ C
- Rozmer.
(d x š x v) 160 x 260 x 78 mm
- Hmotnosť
1.5 kg
- Displej
1024 x 600 pixelov
- Šírka
260 mm
- V
78 mm
- Dĺžka
160 mm

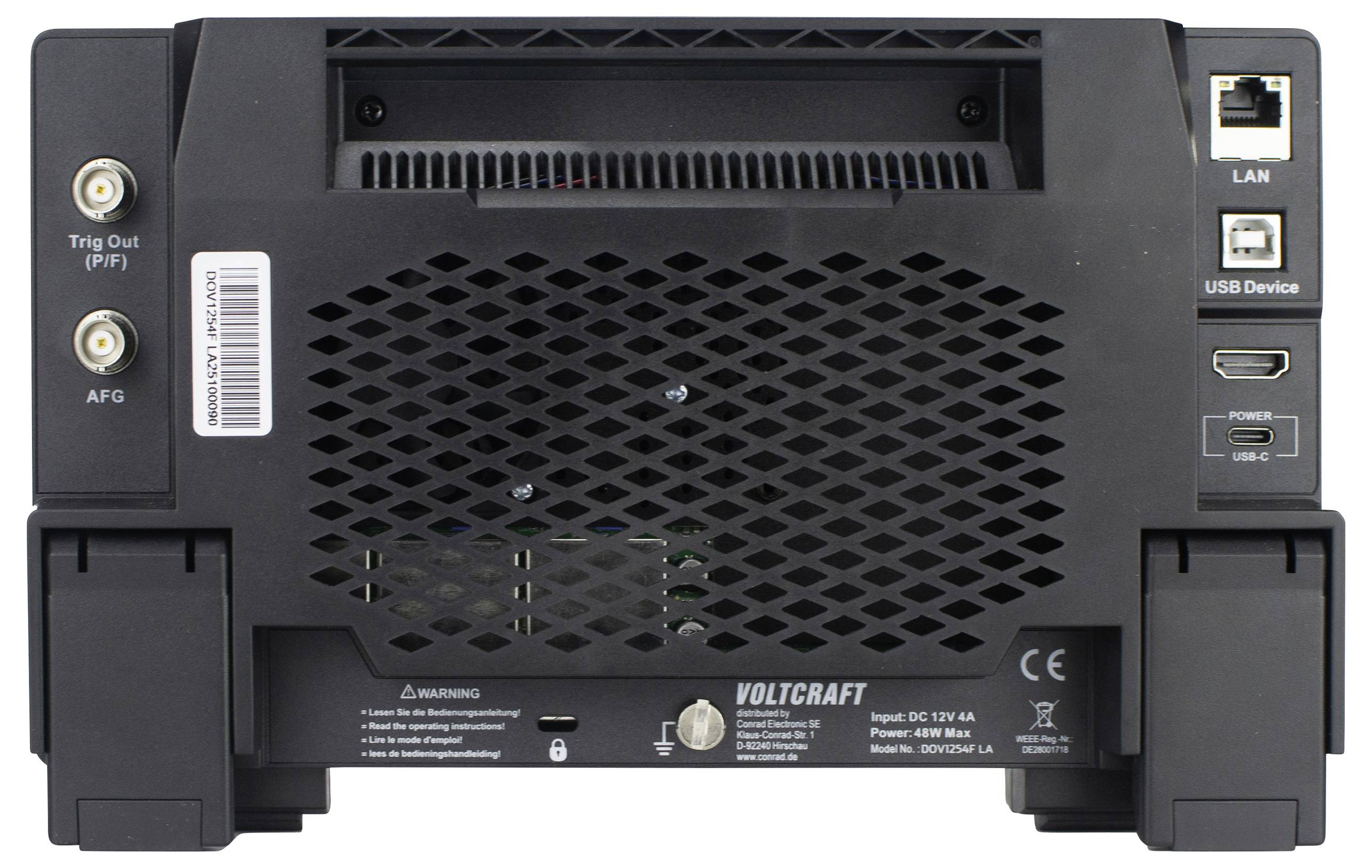

- Rozhranie
USB-C
USB zariadenia
hostiteľský port USB
HDMI

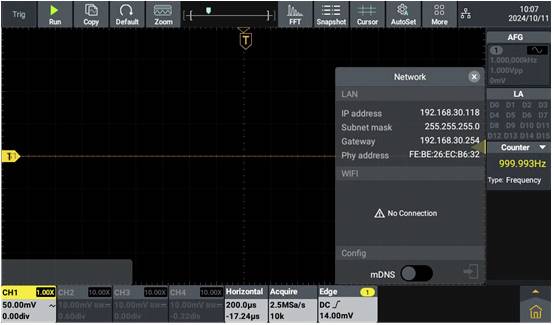

LAN
- Hĺbka pamäte na kanál (Mpts)
100 Mpts
- Typ
DOV1254F LA
- Typ balenia
obaly bez plastov
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3768299 VOLTCRAFT DOV1254F LA digitálny osciloskop Kalibrované podľa (DAkkS) 125 MHz 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťo
Záručné podmienky
Záručné podmienky 3768299 VOLTCRAFT DOV1254F LA digitálny osciloskop Kalibrované podľa (DAkkS) 125 MHz 1.25 GSa/s 100 Mpts 12 Bit digitálne pamäťo
Popis
Vysokokvalitný, inovatívny a kompaktný

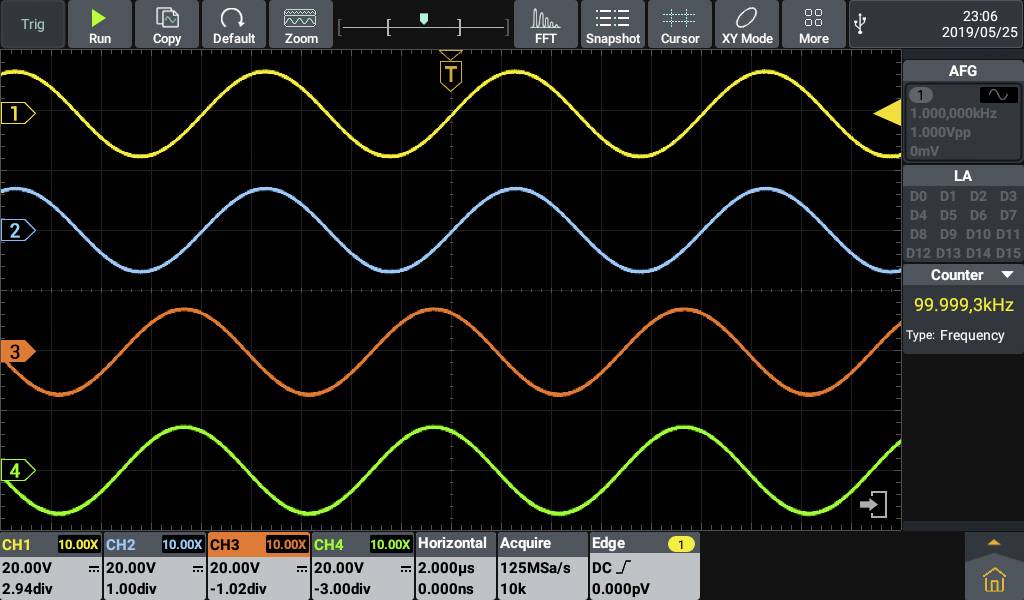

Séria osciloskopov Voltcraft DOV zaujme celou škálou technických vymožeností a maximálnym jednoduchým používaním: Súčasťou základného vybavenia je analógovo-digitálny prevodník s 12-bitovým rozlíšením, rovnako ako rozhrania USB, LAN a HDMI. Ústredným prvkom je 7-palcový dotykový displej s rozlíšením 1024 x 600 pixelov. Reaguje nielen na dotyk, ale aj na gestá, vďaka čomu je zdĺhavá navigácia v menu do značnej miery zbytočná.
Vynikajúce technické špecifikácie
Všetky digitálne osciloskopy Voltcraft DOV pracujú s maximálnou vzorkovacou frekvenciou 1,25 GSA/s. Zber údajov v reálnom čase je pri rýchlosti 50 000 wfms/s a segmentový zber údajov je pri rýchlosti 700 000 wfms/s, čo umožňuje rýchle a presné zachytenie aj nepravidelných signálov. Horizontálna vzorkovacia frekvencia sa pohybuje od 1 ns/div do 1000 s/div (kroky 1-2-5).
Početné spúšťacie funkcie
Jednou zo silných stránok série DOV od spoločnosti Voltcraft sú rozsiahle spúšťacie funkcie. Vďaka typom spúšťania: hrana, video, impulz, sklon, priebeh, okno, časový limit, N-tý deň, logika, RS232/UART, I2C, SPI, CAN, LIN je možné zachytiť aj signály, ktoré je ťažké spustiť.
Špecifikácie Voltcraft DOV1254F LA
DOV1254F LA má šírku pásma 125 MHz a štyri analógové vstupy. Dĺžka záznamu signálu je 100 m a pre jasnú prezentáciu a vyhodnotenie je možné zobraziť priebeh signálu v reálnom čase na počítači. Ako zdroje spúšťania sú k dispozícii štyri vstupy CH1 až CH4 a 16-kanálový logický analyzátor. Používatelia si môžu vybrať z nasledujúcich režimov snímania: Vzorka, Vrchol, Vysoké rozlíšenie, Priemer a Segmentácia. Vertikálna citlivosť je nastaviteľná od 200 µV/div do 10 V/div.
Integrovaný generátor ľubovoľných funkcií
Pre špecifické vyhľadávanie porúch je integrovaný generátor ľubovoľných tvarov signálu (AWG) so vzorkovacou frekvenciou 160 MSa/a, vertikálnym rozlíšením 14 bitov a maximálnou frekvenciou 30 MHz.
Dodací balíček s príslušenstvom
Voltcraft DOV1254F LA sa dodáva s napájacím zdrojom USB typu C, káblom USB, štyrmi testovacími sondami a dvoma sadami na nastavenie vzoriek. Balenie obsahuje aj BNC kábel, softvér s anglickými pokynmi na CD, stručnú úvodnú príručku a kartu bezpečnostných údajov.
Tento text bol preložený strojovo.
Prevedenie
- Dĺžka záznamu 100 m
- Zobrazenie signálovej vlny v reálnom čase na PC
- Rozhrania: USB, LAN, HDMI
- Rozlíšenie displeja: 1024 x 600 pixelov, 16:9
- Horizontálna vzorkovacia frekvencia: 1 ns/div - 1000 s/div, 1-2-5 krokov
- Akvizičné funkcie: Vzorka, vrchol, vysoké rozlíšenie, priemer, segmentácia
- Zdroje spúšťačov: CH1, CH2, CH3, CH4, LA
- Typ spúšťania: Hrana, Video, Pulz, Sklon, Priebeh, Okno, Časový limit, N-tý, Logika, N-tý, Logika, RS232/UART, I2C, SPI, CAN, LIN spúšťanie
- Vertikálna citlivosť: 200 µV/div - 10 V/div
- Vzorkovacia frekvencia AFG: 160 MSa/a
- Vertikálne rozlíšenie AFG: 14 bitov
- Maximálna frekvencia AFG: 30 MHz

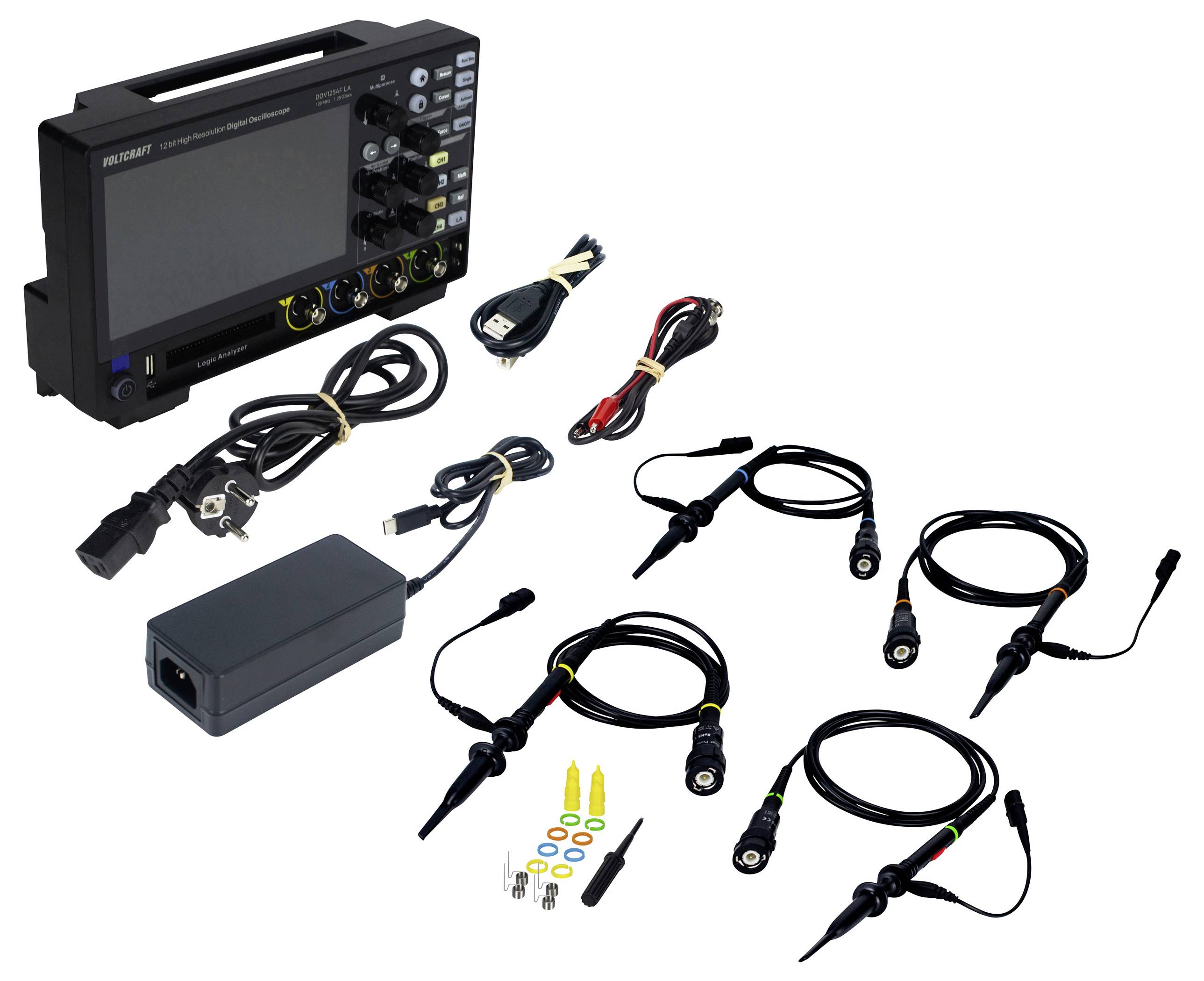

Rozsah dodávky
- osciloskop
- Napájací adaptér USB typu C
- USB kábel
- 4 testovacie sondy
- 2 x sady na nastavenie vzoriek
- BNC kábel
- Softvér + anglický návod na CD
- Krátky návod
- Karta bezpečnostných údajov
Rady
Kábel logického analyzátora VOLTCRAFT DOV-PP116 sa v prípade potreby objednáva samostatne
- HDMI® je zavedená značka HDMI Licensing L.L.C.
