VOLTCRAFT DSA-3100 Ručný osciloskop 100 MHz 2-kanálová 500 Msa/s 8 kpts 8 Bit ručné zariadenie, funkcie multimetra, spek
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
174 Ks
Počet
Celkom (503,25 € / kus)
503,25 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Digitálny osciloskop VOTCRAFT DSA-3100 3 v 1
- Osciloskop, multimeter a spektrálny analyzátor 3 v 1
- 8,89 cm (3,5 palcový) farebný LCD displej (320 x 240 pixelov)
- Rozhranie USB-C®
Technické parametre
- Osciloskop:
- Šírka pásma 100 MHz, 2 kanály
- Max. vzorkovacia frekvencia 500 MSa/s
- Maximálna dĺžka nahrávania 8 K
- Obnovovacia frekvencia 10 000 wfms/s
- Rozhranie USB-C®, podpora powerbankov, pripojenie k PC softvéru a funkcia autokalibrácie
- Multimeter:
- KAT II 1000 V
- 20 000 počtov
- Automatické ovládanie rozsahu
- Skutočná efektívna hodnota (RMS)
- Meracie funkcie - napätie, prúd, odpor, test diód, test zapnutia/vypnutia, test kontinuity
- Funkcia podržania
- Funkcia relatívneho merania
- Spektrálny analyzátor:
- frekvenčný rozsah 9 kHz - 3 GHz.
- Frekvenčné rozlíšenie: 100 Hz
- Max. vstupné jednosmerné napätie: 50 VDC
- + DANL: (Vstupný útlm 0 dB, PA VYPNUTÝ, rozlíšenie šírky pásma 100 kHz, normalizácia na 1 Hz, 20 °C – 30 °C)
- 10 MHz až 2 GHz -130 dBm (typicky), <-120 dBm
- 2 GHz až 3 GHz -125 dBm (typicky), <-115 dBm
- Kategória výrobku
Ručný osciloskop
- Šírka pásma
100 MHz
- Vzorkovacej frekvencie na kanál
500 Msa/s
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
8.89 cm
- Vlastnosti osciloskopu
ručné zariadenie
funkcie multimetra
spektrálny analyzátor
- Počet analógových vstupov
2
bez certifikátu
- Kategória merania
CAT II
- Vertikálna odchýlka
10 mV/div～10 V/div
- Vstupná impedancia
1 MΩ±2%, parallel zu 16 pF±10 pF
- Vstupné spojenie
AC, uzemnenie
- Vstupné napätie
Max. 400 V (jednosmerný + striedavý prúd, PK - PK)
- Napájanie
DC 5VDC, 2A
- Rozmer.
(d x š x v) 198 x 38 x 96 mm
- Hmotnosť
0.6 kg
- Šírka
38 mm
- V
96 mm
- Dĺžka
198 mm
- Rozhranie
1 x USB 2.0 Device
- Hĺbka pamäte na kanál (Mpts)
8 kpts
- Typ
DSA-3100
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3393783 VOLTCRAFT DSA-3100 Ručný osciloskop 100 MHz 2-kanálová 500 Msa/s 8 kpts 8 Bit ručné zariadenie, funkcie multimetra, spek
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3393783 VOLTCRAFT DSA-3100 Ručný osciloskop 100 MHz 2-kanálová 500 Msa/s 8 kpts 8 Bit ručné zariadenie, funkcie multimetra, spek
Záručné podmienky
Záručné podmienky 3393783 VOLTCRAFT DSA-3100 Ručný osciloskop 100 MHz 2-kanálová 500 Msa/s 8 kpts 8 Bit ručné zariadenie, funkcie multimetra, spek
Na stiahnutie
Na stiahnutie 3393783 VOLTCRAFT DSA-3100 Ručný osciloskop 100 MHz 2-kanálová 500 Msa/s 8 kpts 8 Bit ručné zariadenie, funkcie multimetra, spek
Popis
Digitálny osciloskop s trojitou funkciou
Digitálny osciloskop Voltcraft DSA-3100 je ideálny na mobilné použitie: Praktický a robustný, s protišmykovou ochranou hrán, je ideálnym spoločníkom na zvládnutie širokej škály požiadaviek. Protišmykové tlačidlá uľahčujú ovládanie a prehľadný farebný LCD displej s uhlopriečkou 8,89 cm (3,5 palca) uľahčuje vyhodnotenie na mieste.

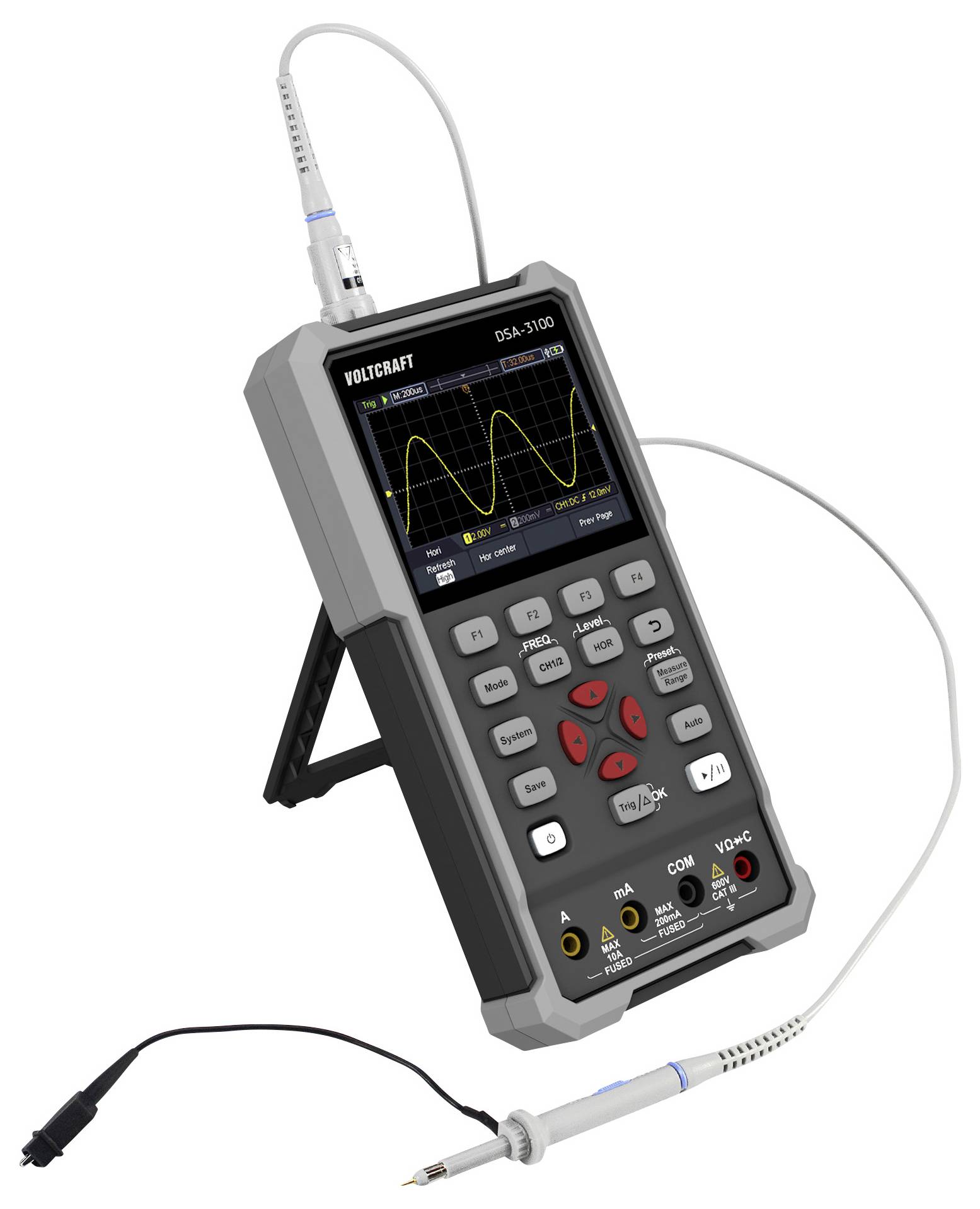

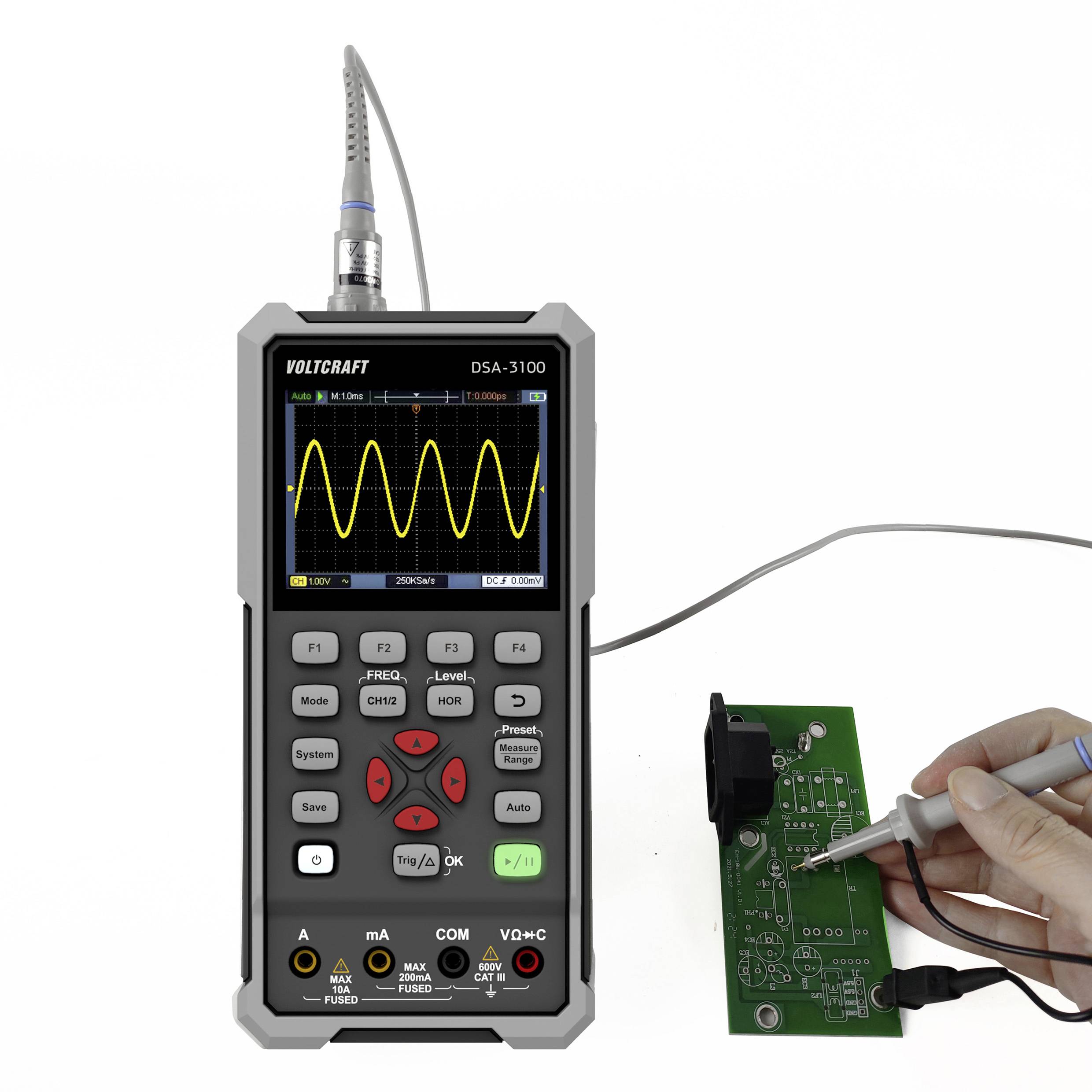

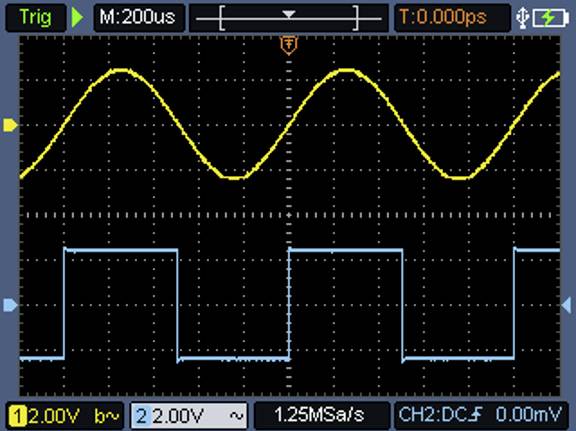

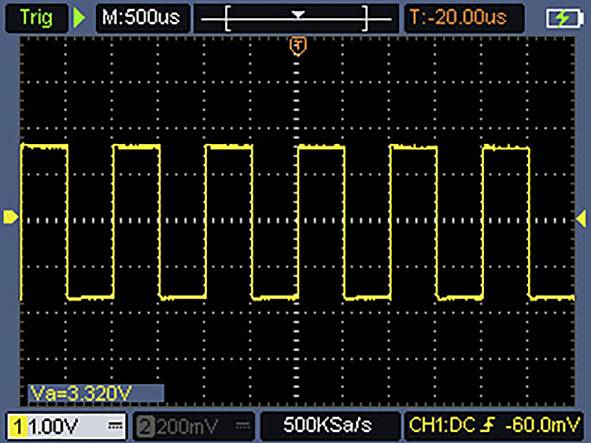

Funkcia 1: Osciloskop
DSA-3100 ponúka dva kanály so šírkou pásma 100 MHz, maximálnou vzorkovacou frekvenciou 500 MS/s a dĺžkou záznamu 8K. Obnovovacia frekvencia je 10 000 wfms/s. Integrované rozhranie USB-C® podporuje powerbanky, ako aj pripojenie k počítačovému softvéru a funkcie samokalibrácie.

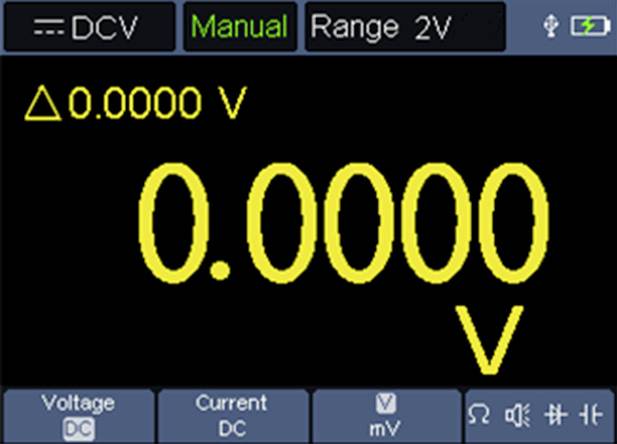

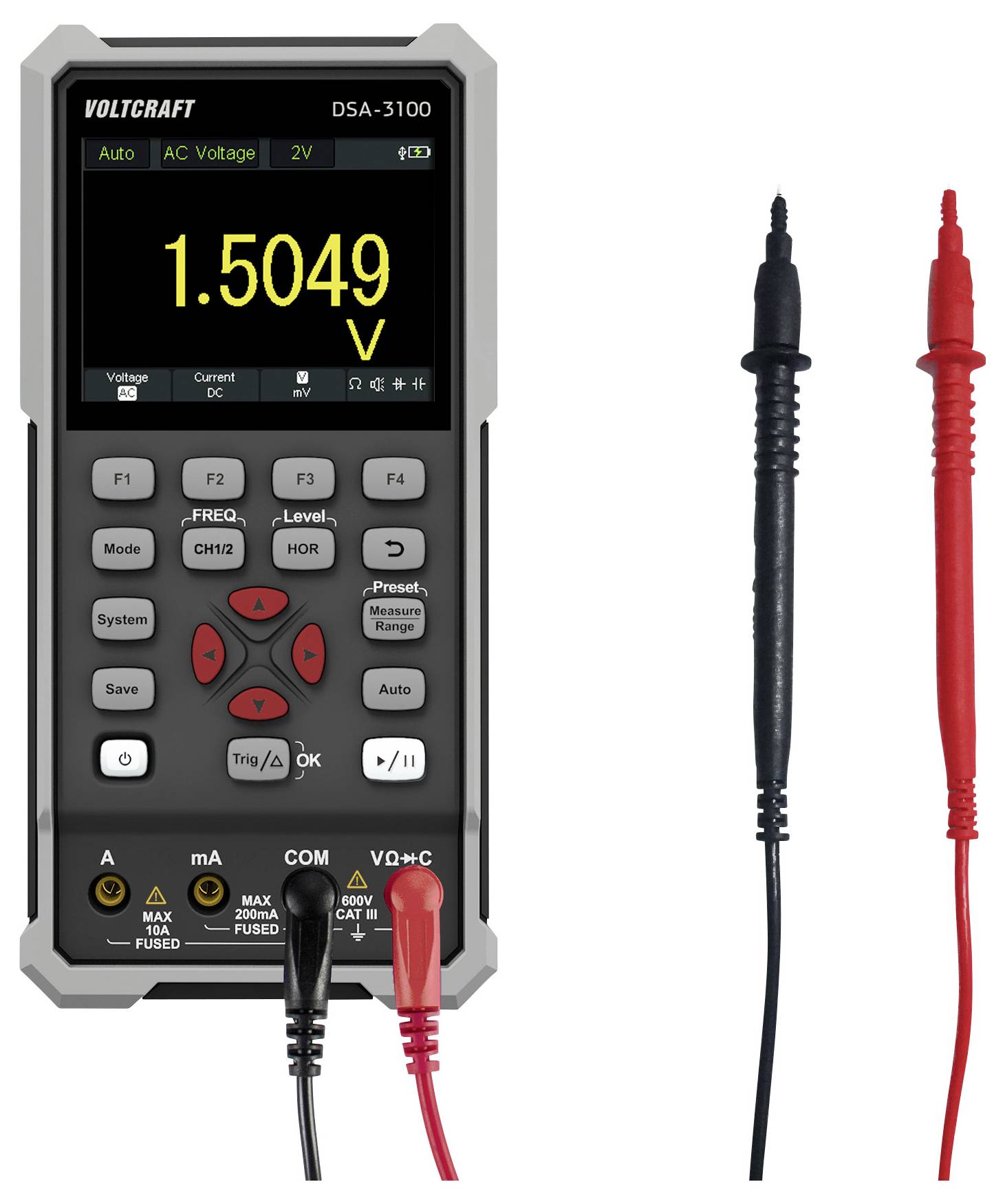

Funkcia 2: Multimeter
Multimeter je možné použiť v meracej kategórii CATII 1000 V na testy kontinuity, napätia, prúdu, odporu, merania funkcie diód, ako aj na testy zapínania a vypínania. Možné sú aj relatívne merania. Funkcie Hold a Auto zjednodušujú pracovné postupy a TRMS zaisťuje spoľahlivé namerané hodnoty. Displej má 20 000 zobrazení.

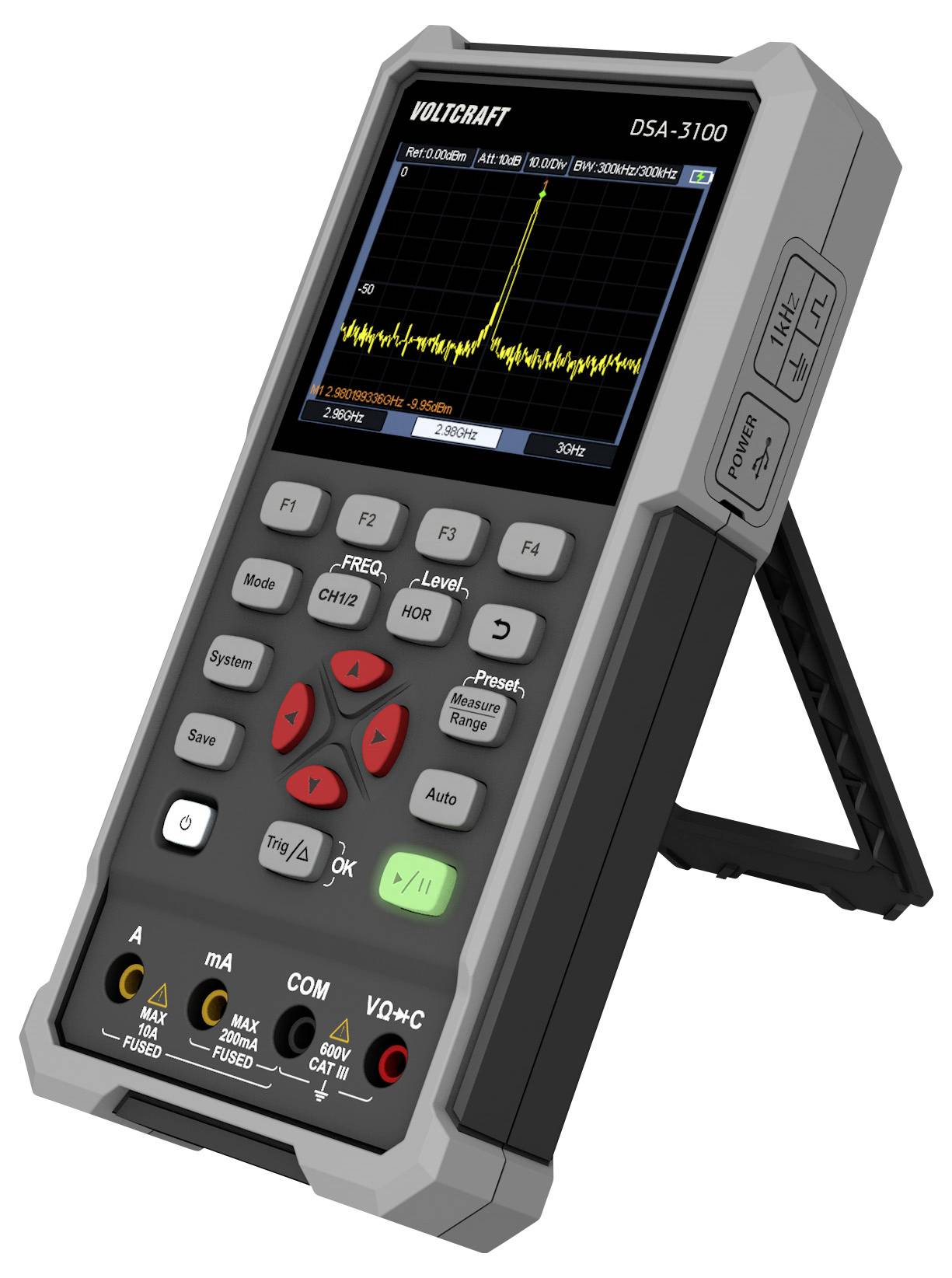

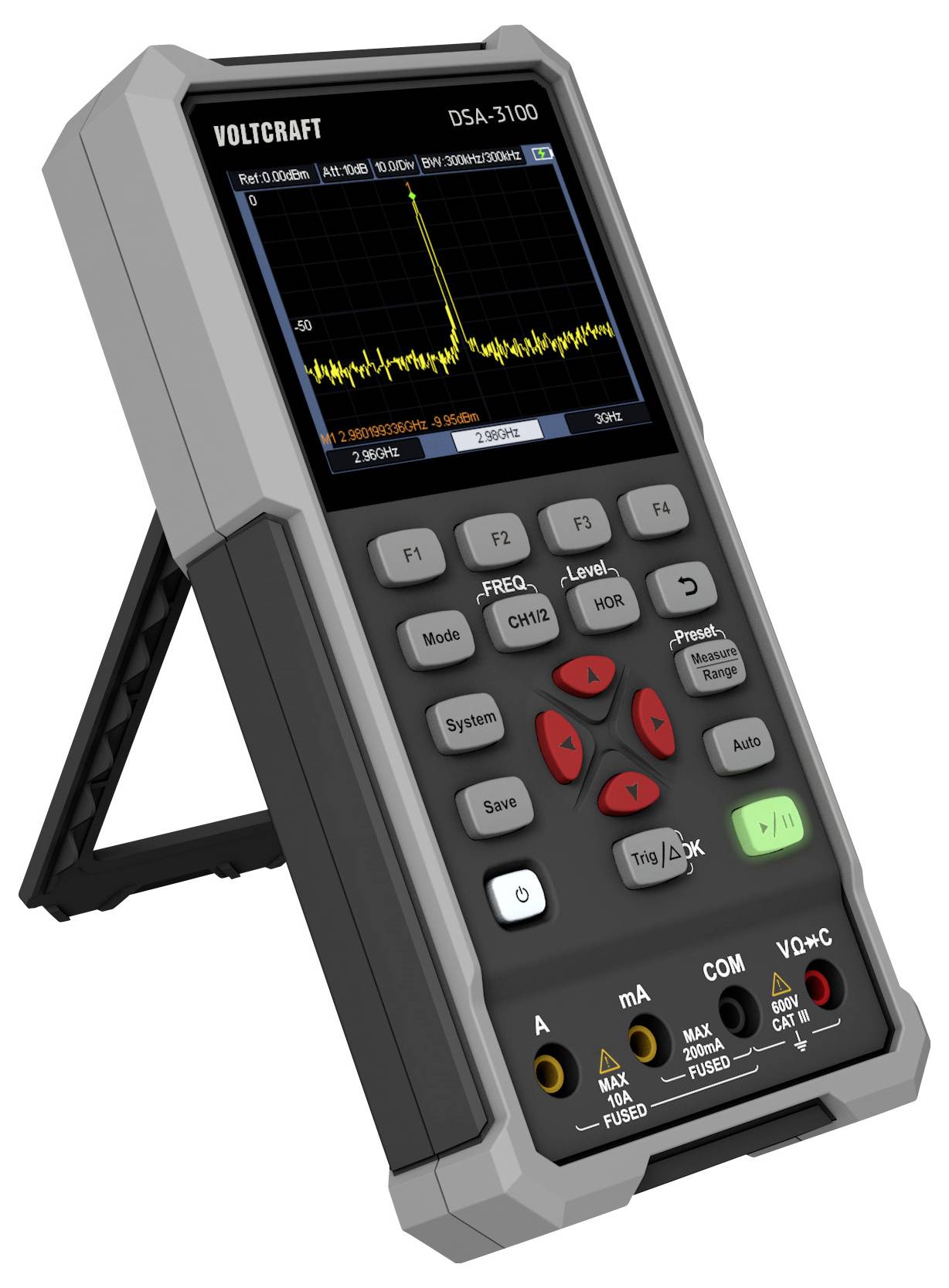

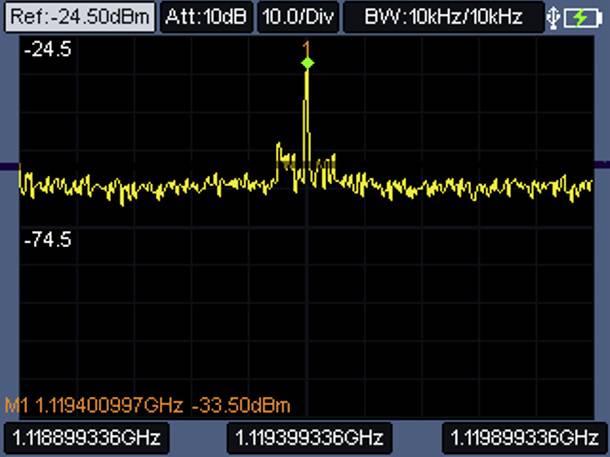

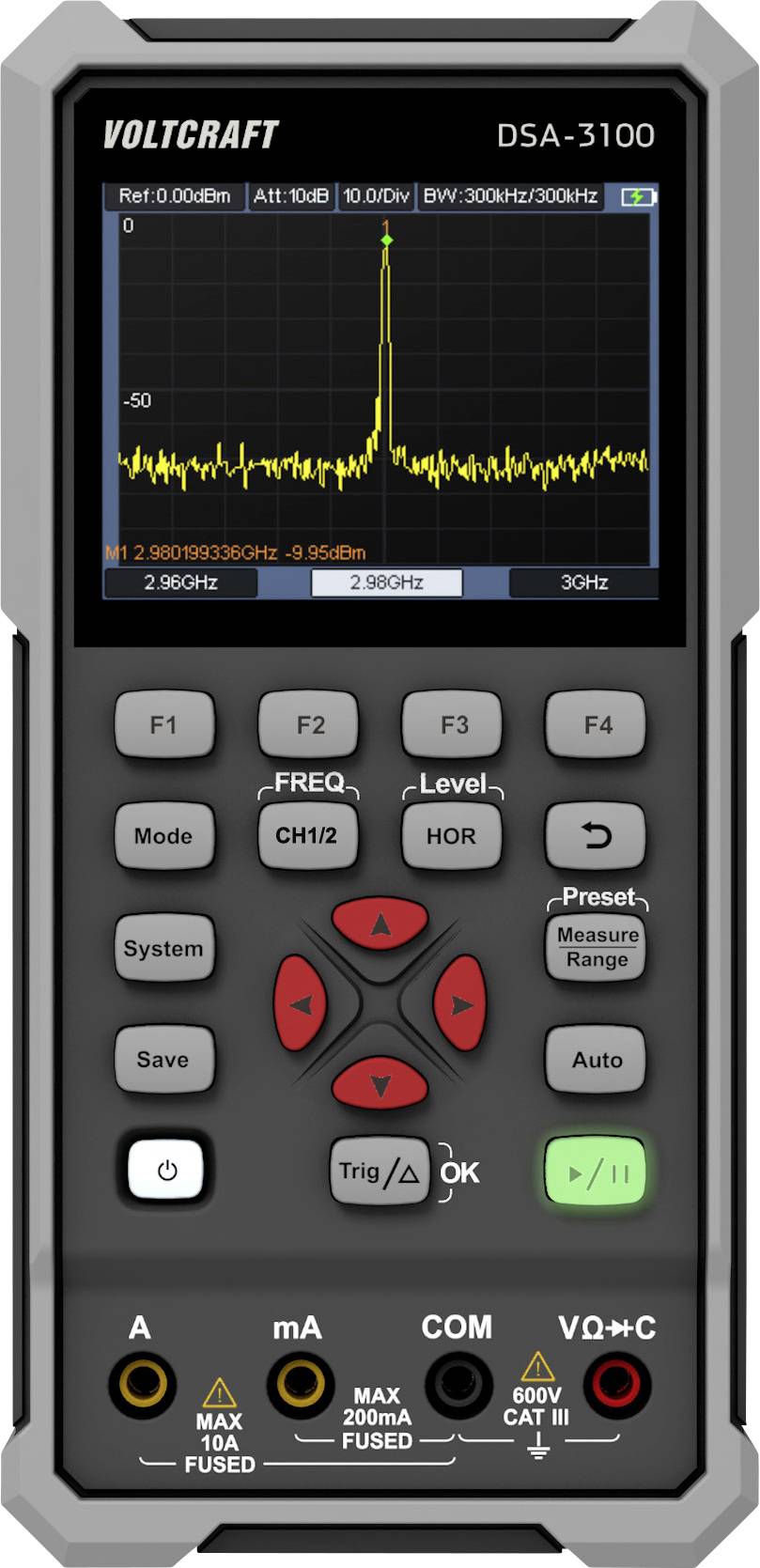

Funkcia 3: Spektrálny analyzátor
Spektrálny analyzátor Voltcraft DSA-3100 pracuje vo frekvenčnom rozsahu 9 až 3 GHz s frekvenčným rozlíšením 100 Hz. Maximálne vstupné jednosmerné napätie je 50 VDC. Priemerná hladina šumu, ktorá udáva citlivosť spektrálneho analyzátora, sa špecifikuje ako zobrazená priemerná hladina šumu (DANL) – pre Voltcraft DSA-3100 s frekvenciou 10 MHz až 2 GHz -130 dBm (typicky), <-120 dBm a pre frekvenciu 2 GHz až 3 GHz -125 dBm (typicky), <-115 dBm.
Rozsiahle príslušenstvo
Okrem digitálneho osciloskopu obsahuje balenie USB kábel, dva meracie hroty, nastavovač meracích hrotov, pár meracích káblov multimetra (červený a čierny), CD so softvérom a návodom na obsluhu a praktické prenosné puzdro. Okrem toho je súčasťou balenia aj stručný návod na obsluhu a karta bezpečnostných údajov.
Tento text bol preložený strojovo.
Prevedenie
- Osciloskop:
- Šírka pásma 100 MHz, 2 kanály
- Max. vzorkovacia frekvencia 500 MSa/s
- Maximálna dĺžka nahrávania 8 K
- Obnovovacia frekvencia 10 000 wfms/s
- Rozhranie USB-C®, podpora powerbankov, pripojenie k PC softvéru a funkcia autokalibrácie
- Multimeter:
- KAT II 1000 V
- 20 000 počtov
- Automatické ovládanie rozsahu
- Skutočná efektívna hodnota (RMS)
- Meracie funkcie - napätie, prúd, odpor, test diód, test zapnutia/vypnutia, test kontinuity
- Funkcia podržania
- Funkcia relatívneho merania
- Spektrálny analyzátor:
- frekvenčný rozsah 9 kHz - 3 GHz.
- Frekvenčné rozlíšenie: 100 Hz
- Max. vstupné jednosmerné napätie: 50 VDC
- + DANL: (Vstupný útlm 0 dB, PA VYPNUTÝ, rozlíšenie šírky pásma 100 kHz, normalizácia na 1 Hz, 20 °C – 30 °C)
- 10 MHz až 2 GHz -130 dBm (typicky), <-120 dBm
- 2 GHz až 3 GHz -125 dBm (typicky), <-115 dBm

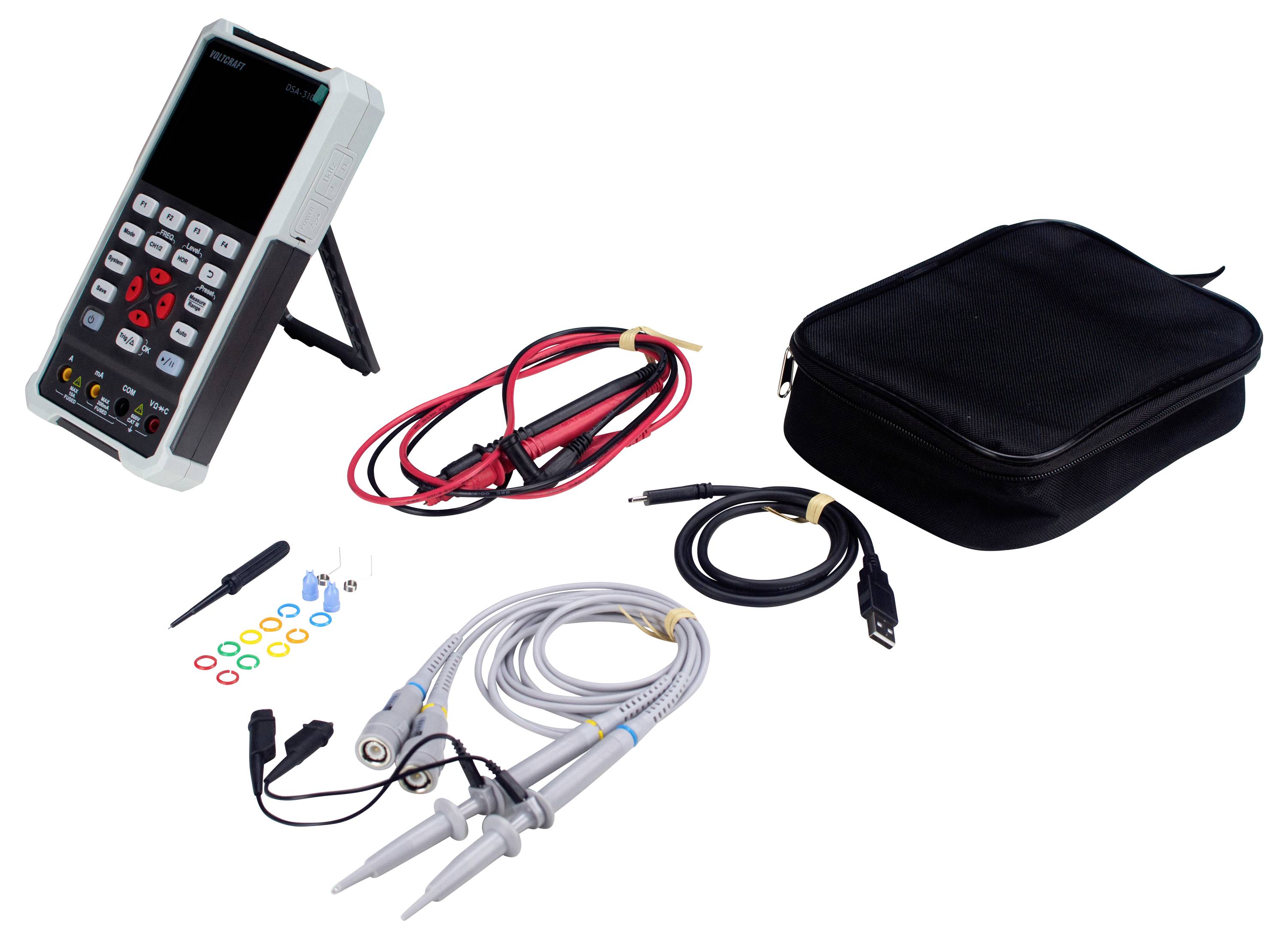

Rozsah dodávky
- Zariadenie
- USB kábel
- 2x testovacie sondy
- Nastavenie testovacej sondy
- 1x pár testovacích káblov multimetra (červený a čierny)
- CD (softvér + manuál)
- taška na prenos
- Tlačená stručná úvodná príručka
- Tlačená karta bezpečnostných údajov
