VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
13 Ks
Počet
Celkom (1 308,13 € / kus)
1 308,13 €
bez DPH.
Doprava zadarmo
Hlavné benefity
DIGITÁLNY OSCILLOSCOPE DSO-6204F
- 200 MHzBandwidth
- 20,32 cm 800 x 600 pixelová dotyková obrazovka (priblíženie ako na smartfóne)
- Režim farebnej teploty
- 25 MHz ľubovoľný generátor funkcie DDS
Technické parametre
- Matematické funkcie: + - * / FFT Intg Definované používateľom
- Obnovovacia frekvencia: 45 000 wfms / s
- Miera zvýšenia<1,75 ns
- Funkcia dekódovania zbernice BUS pre SPI, I²C, RS232, CAN
- Voliteľný slot pre batériu
- Generátor funkcií: 25 MHz, 125 MSa / s, 14-bitové vertikálne rozlíšenie
- Krivky: sínusový, štvorcový, rampový, pulzný
- Ľubovoľné funkcie: exponenciálne, hriech (x) / x, schody, hluk
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
200 MHz
- Vzorkovacej frekvencie na kanál
1 GSa/s
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
20,32 cm (8") cm
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
generátor funkcií
- Časová základňa
2 ns / div - 1 000 s / div
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT II
- Vertikálna odchýlka
1 mV / div - 10 V / div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC / AC / GND
- Vstupné napätie
1 MΩ<= 400 Vrms
- Napájanie
100 - 240 V / AC, 50/60 Hz, CAT II
- Rozmer.
(d x š x v) 90 x 340 x 178 mm
- Hmotnosť
2674 g
- Displej
LCD / 800 x 600 Pixel
- Šírka
340 mm
- V
178 mm
- Dĺžka
90 mm
- Rozhranie
USB
- Hĺbka pamäte na kanál (Mpts)
10 Mpts
- Typ
DSO-6204F
Na stiahnutie
Datasheet
Datasheet 1673266 VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1673266 VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
Prehlásenie o zhode
Prehlásenie o zhode 1673266 VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
Záručné podmienky
Záručné podmienky 1673266 VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
Na stiahnutie
Na stiahnutie 1673266 VOLTCRAFT DSO-6204F digitálny osciloskop 200 MHz 4-kanálová 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), gener
Popis

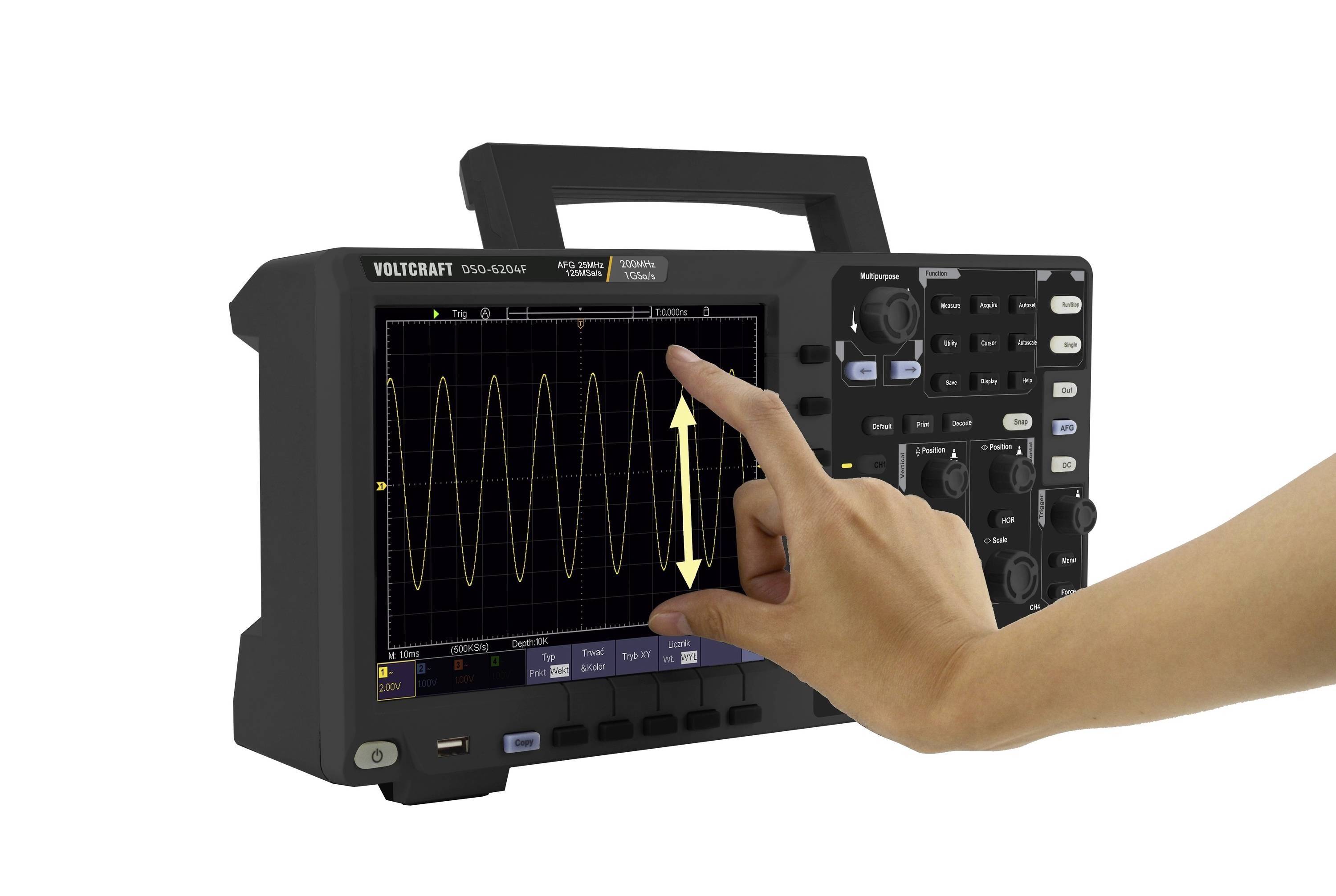

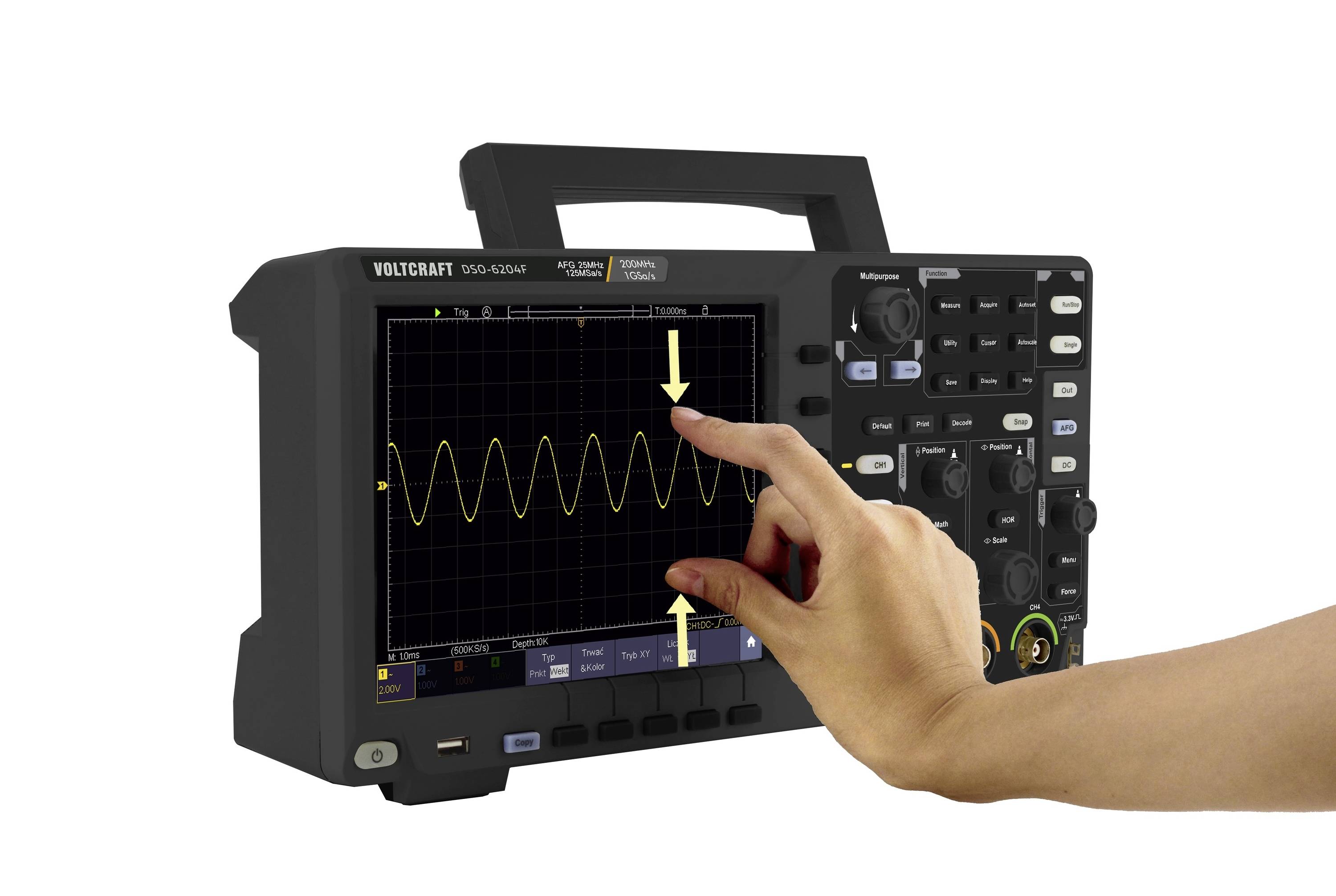

Digitálny pamäťový osciloskopDSO-6204Fje ideálny pre merania v laboratóriu, vo vývojových oddeleniach alebo pre servisné úlohy. Nastavenia je možné vykonať obvyklým spôsobom pomocou ovládacích tlačidiel alebo priamo na obrazovke. Pohybovanie a približovanie je rovnako intuitívne ako na smartfóne alebo tablete.
Zobrazenie farebnej teploty

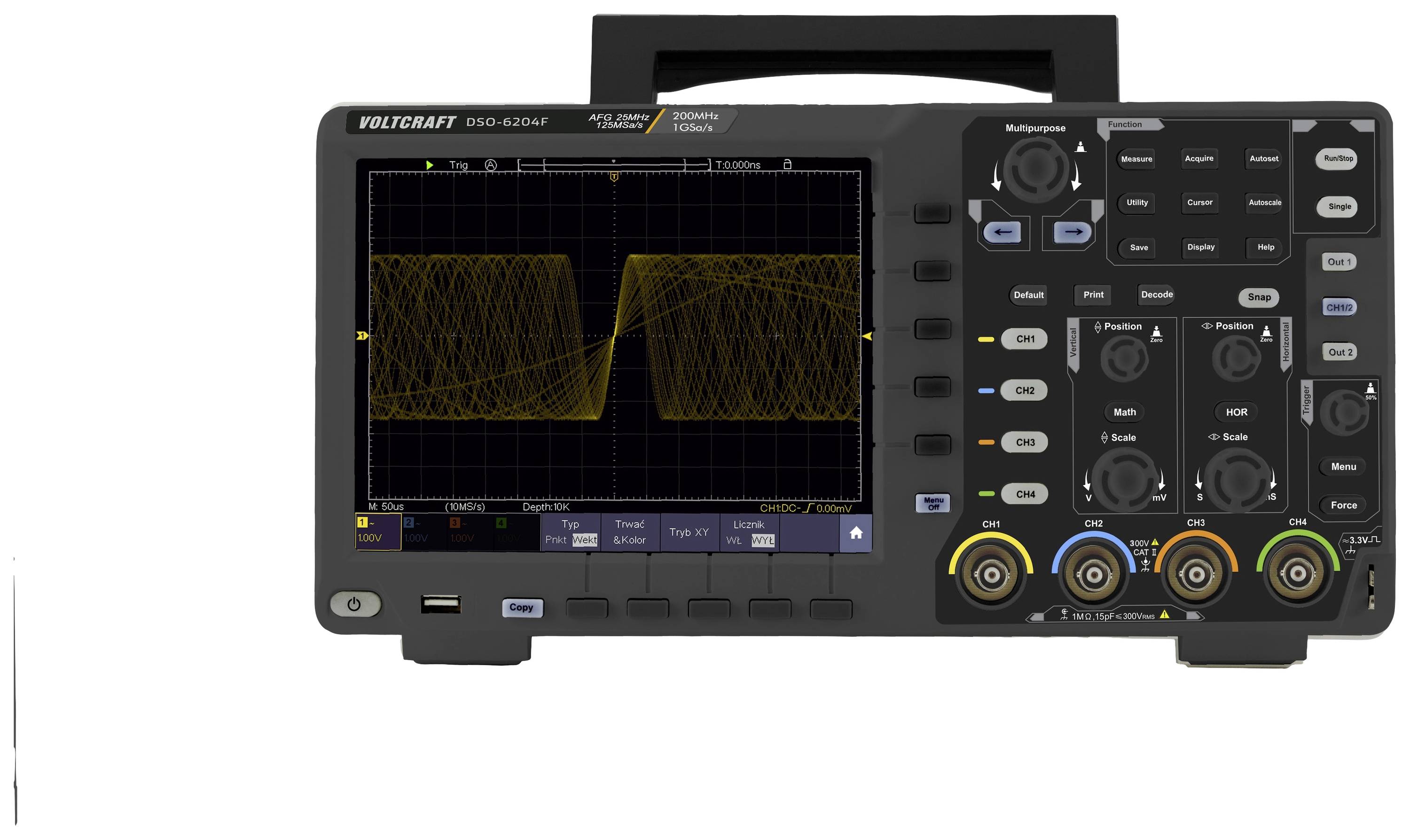

Keď sa frekvencia zmení, opakujúce sa krivky sa zobrazujú v dúhových farbách podľa ich frekvencie.
Dekódovanie zbernice
Signály zbernice SPI, I²C, RS232 a CAN je možné dekódovať. Dekódované hodnoty môžu byť zobrazené v binárnych, desatinných, hexadecimálnych alebo ASCII a aktualizovaných tabuľkách udalostí. Hodnoty dekódovaných signálov zbernice CAN sú zobrazené farebne. To uľahčuje rozlíšenie medzi údajmi, kódom dĺžky údajov a rámcovými informáciami. Kontrolné súčty zbernice CAN tiež menia farbu v prípade chyby.
Dokumenty a spracovateľské údaje
Všetky výsledky merania a obsah obrazovky môžu byť prenesené do PC cez USB alebo sieť a uložené na dokumentáciu. Pri ukladaní na dátové nosiče USB je možné na dotykový displej ľahko zadať názov súboru.
Funkčný generátor s dotykovým ovládaním
Generátor funkcií 25 MHz je možné ovládať pomocou dotykového panela alebo konvenčne pomocou tlačidiel. Je možné vyvolať sínusové, obdĺžnikové, rampové a pulzné vlnové formy. Preddefinovaných je ďalších 46 ľubovoľných priebehov vrátane exponenciálnych, sínusových funkcií, schodov a hluku. Vlastné ľubovoľné formuláre je možné uložiť.
Funkcia klonovania
Krivky na vstupe osciloskopu sa môžu klonovať do funkčného generátora. Výber časti, ktorá sa má klonovať, sa pohodlne uskutočňuje pomocou dotykovej obrazovky.

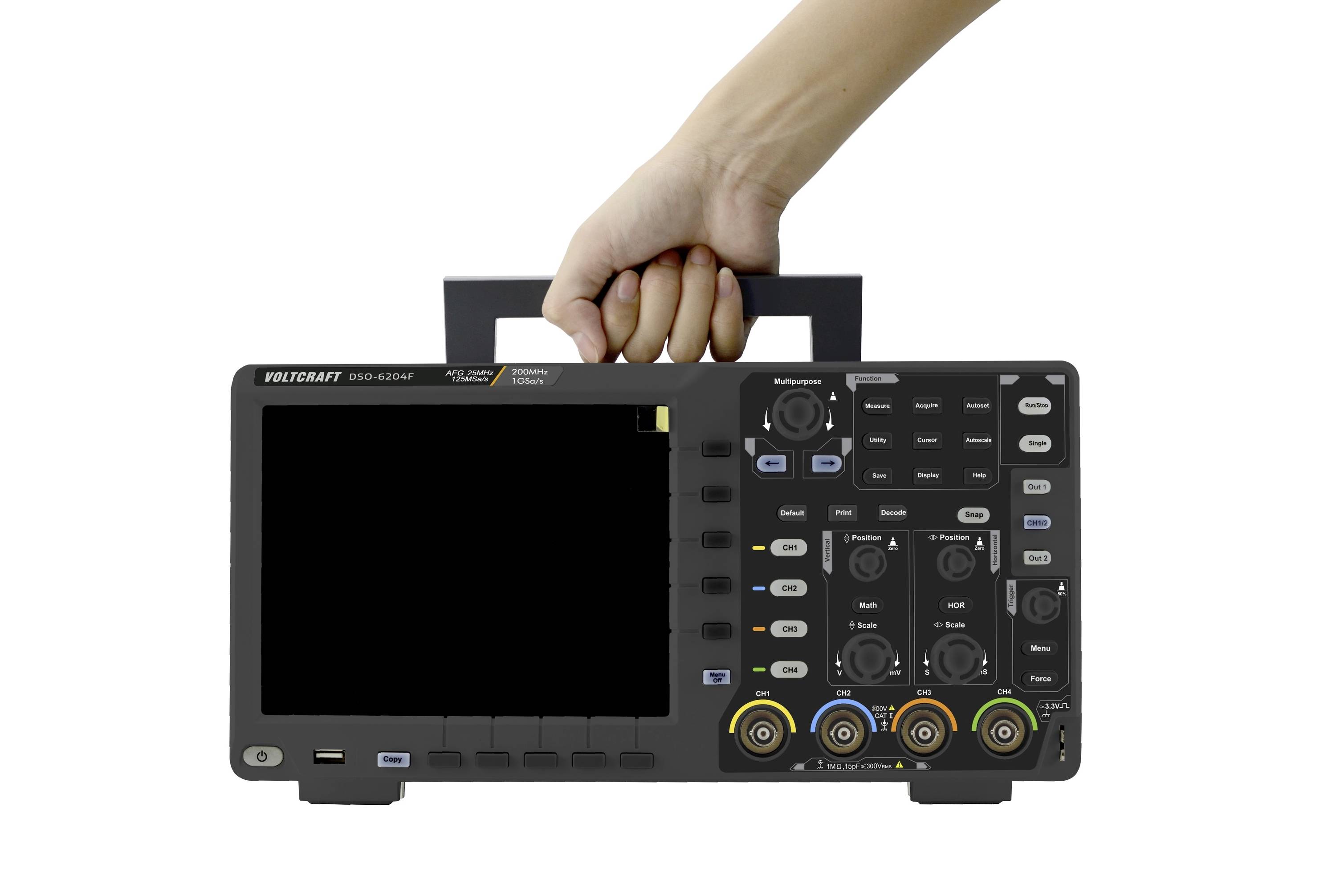

Pripravený na prevádzku z batérie
S voliteľnou LiIon batériou sa oblasť použitia značne rozširuje. Osciloskop s voliteľnou batériou sa dá ovládať aj intuitívne na cestách a umožňuje 3 hodiny nepretržitého používania bez ďalšieho napájania. Prevádzka na batériu je tiež užitočná v laboratóriu na odpojenie od sieťového potenciálu.

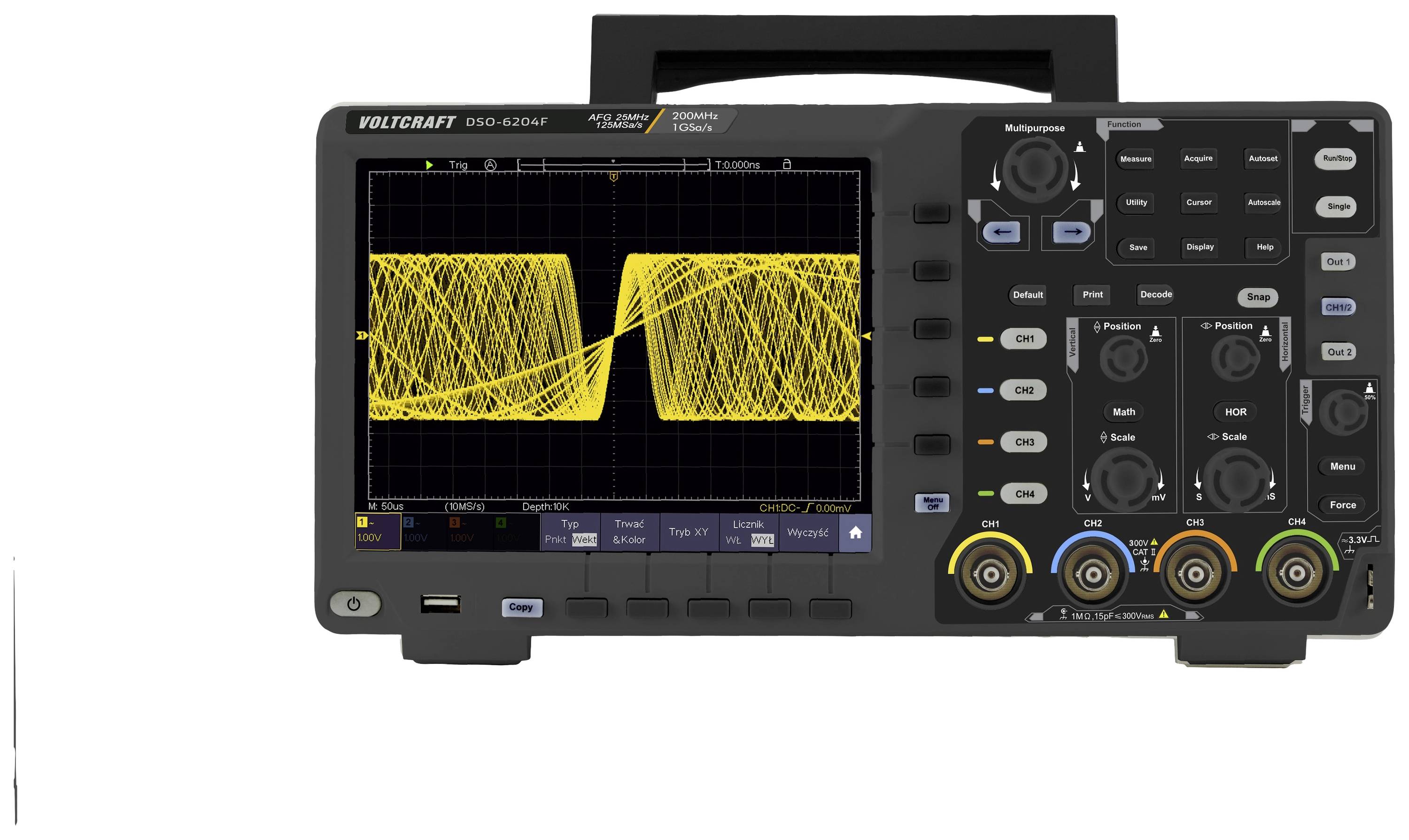

Zobrazenie farebnej teploty
Keď sa frekvencia zmení, opakujúce sa krivky sa zobrazujú v dúhových farbách podľa ich frekvencie.
Dekódovanie zbernice
Signály zbernice SPI, I²C, RS232 a CAN je možné dekódovať. Dekódované hodnoty môžu byť zobrazené v binárnych, desatinných, hexadecimálnych alebo ASCII a aktualizovaných tabuľkách udalostí. Hodnoty dekódovaných signálov zbernice CAN sú zobrazené farebne. To uľahčuje rozlíšenie medzi údajmi, kódom dĺžky údajov a rámcovými informáciami. Kontrolné súčty zbernice CAN tiež menia farbu v prípade chyby.
Dokumenty a spracovateľské údaje
Všetky výsledky merania a obsah obrazovky môžu byť prenesené do PC cez USB alebo sieť a uložené na dokumentáciu. Pri ukladaní na dátové nosiče USB je možné na dotykový displej ľahko zadať názov súboru.
Funkčný generátor s dotykovým ovládaním
Generátor funkcií 25 MHz je možné ovládať pomocou dotykového panela alebo konvenčne pomocou tlačidiel. Je možné vyvolať sínusové, obdĺžnikové, rampové a pulzné vlnové formy. Preddefinovaných je ďalších 46 ľubovoľných priebehov vrátane exponenciálnych, sínusových funkcií, schodov a hluku. Vlastné ľubovoľné formuláre je možné uložiť.
Funkcia klonovania
Krivky na vstupe osciloskopu sa môžu klonovať do funkčného generátora. Výber časti, ktorá sa má klonovať, sa pohodlne uskutočňuje pomocou dotykovej obrazovky.
Pripravený na prevádzku z batérie
S voliteľnou LiIon batériou sa oblasť použitia značne rozširuje. Osciloskop s voliteľnou batériou sa dá ovládať aj intuitívne na cestách a umožňuje 3 hodiny nepretržitého používania bez ďalšieho napájania. Prevádzka na batériu je tiež užitočná v laboratóriu na odpojenie od sieťového potenciálu.
Prevedenie
- Výstup USB kompatibilný s Pict Bridge
- Generátor ľubovoľných funkcií DDS
- Tento text bol preložený strojovo.

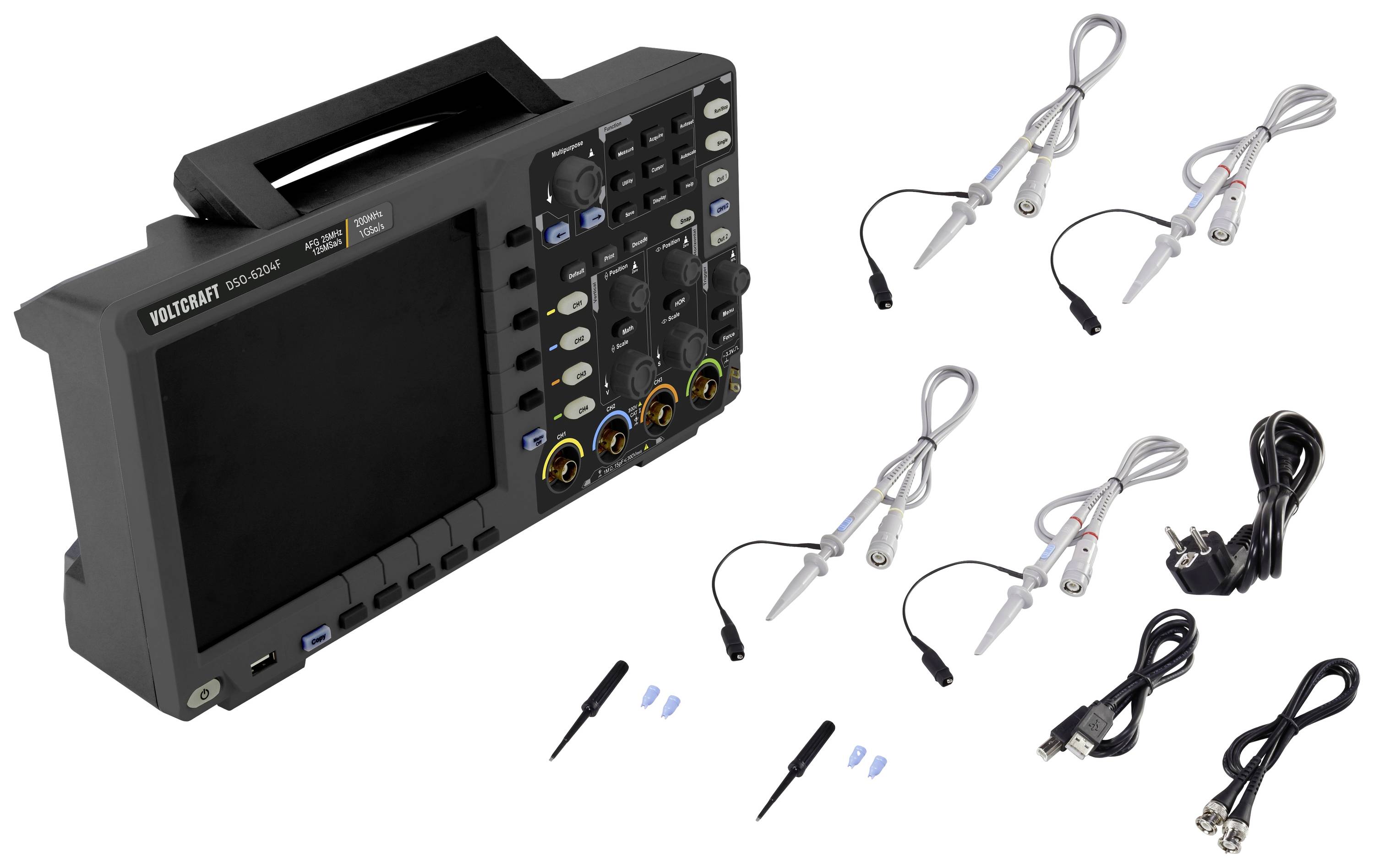

Rozsah dodávky
- Digitálny pamäťový osciloskop
- 4 sondy
- Nastavenie sondy
- sieťový diel
- USB kábel
- Kábel BNC 1m
- Softvérové CD s úplnými anglickými pokynmi
- Krátky návod
