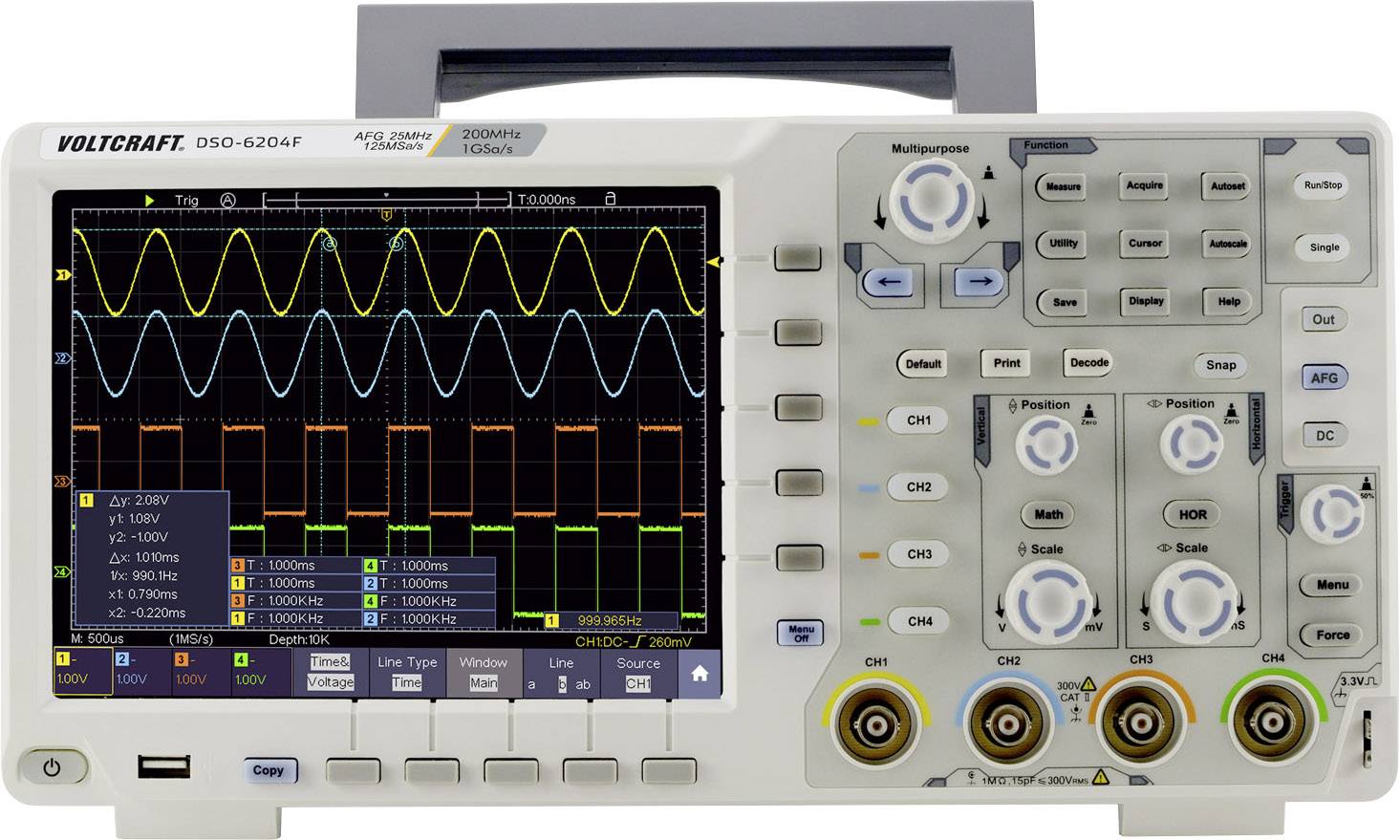

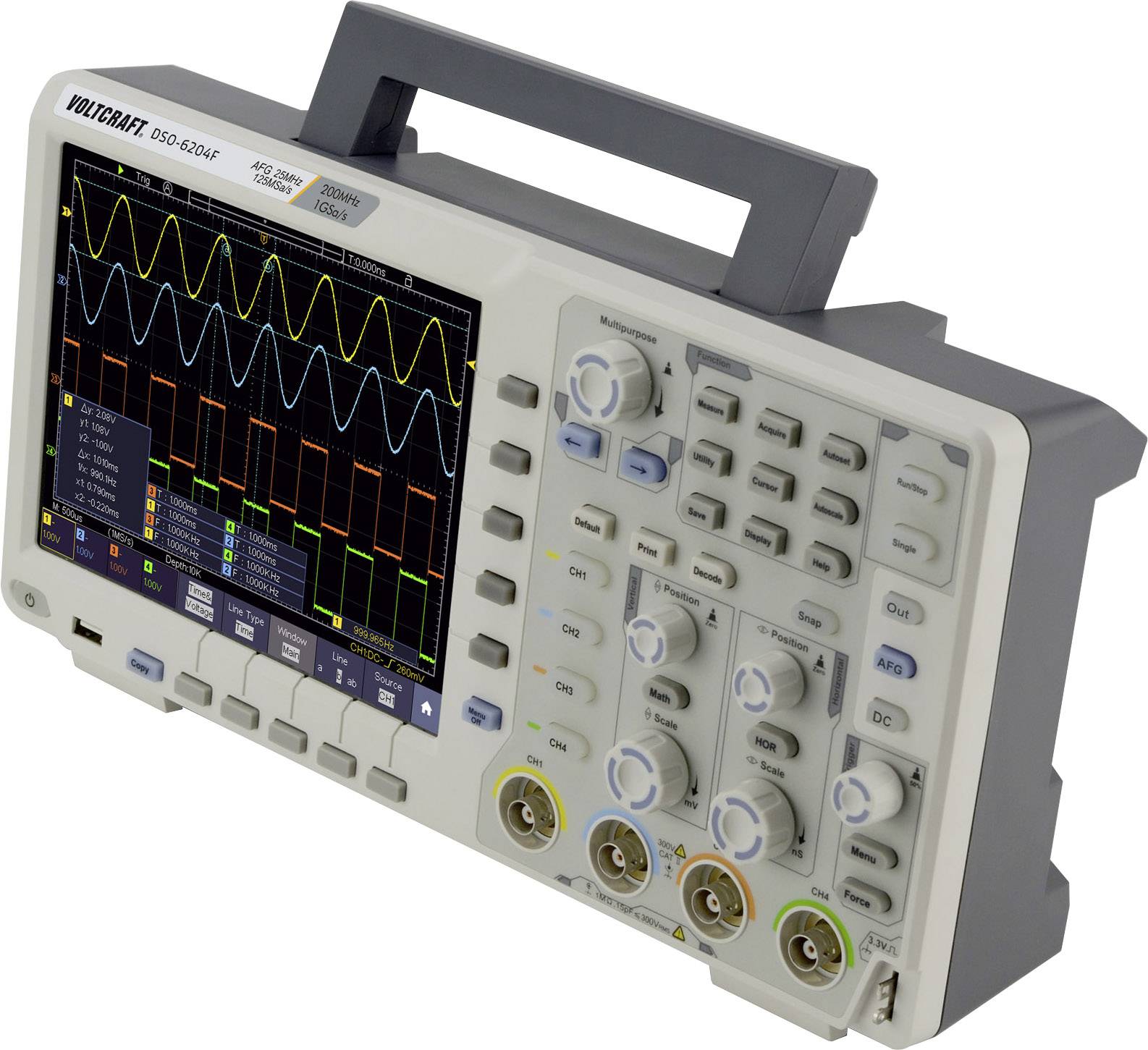

VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 540,65 € / kus)
1 540,65 €
bez DPH.
Doprava zadarmo
Hlavné benefity
DIGITÁLNY OSCILLOSCOPE DSO-6204F
- 200 MHzBandwidth
- 20,32 cm viacnásobná dotyková obrazovka s rozlíšením 800 x 600 pixelov (približovanie podobne ako na smartfóne)
- Režim farebnej teploty
- 25 MHz ľubovoľný generátor funkcie DDS
Technické parametre
- Matematické funkcie: + - * / FFT Intg Definované používateľom
- Obnovovacia frekvencia: 45 000 wfms / s
- Miera zvýšenia<1,75 ns
- Funkcia dekódovania zbernice BUS pre SPI, I²C, RS232, CAN
- Slot pre voliteľnú batériu
- Generátor funkcií: 25 MHz, 125 MSa / s, 14-bitové vertikálne rozlíšenie
- Krivky: sínusový, štvorcový, rampový, pulzný
- Ľubovoľné funkcie: exponenciálne, hriech (x) / x, schody, hluk
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
200 MHz
- Vzorkovacej frekvencie na kanál
1 GSa/s
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
20,32 cm (8") cm
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
generátor funkcií
- Časová základňa
2 ns / div - 1 000 s / div
- Počet analógových vstupov
4
DAkkS
- Kategória merania
CAT II
- Vertikálna odchýlka
1 mV / div - 10 V / div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC / AC / GND
- Vstupné napätie
1 MΩ<= 400 Vrms
- Napájanie
100 - 240 V / AC, 50/60 Hz, CAT II
- Rozmer.
(d x š x v) 90 x 340 x 178 mm
- Hmotnosť
2674 g
- Displej
LCD / 800 x 600 Pixel
- Možnosť kalibrácie
10 nameraných hodnôt v rozsahu do 500 MHz, kalibrácia bez dodávaných sond
- Šírka
340 mm
- V
178 mm
- Dĺžka
90 mm
- Rozhranie
USB
- Hĺbka pamäte na kanál (Mpts)
10000 kpts
- Typ
DSO-6204F
Na stiahnutie
Datasheet
Datasheet 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Informácie
Informácie 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Prehlásenie o zhode
Prehlásenie o zhode 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Záručné podmienky
Záručné podmienky 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Na stiahnutie
Na stiahnutie 1975034 VOLTCRAFT DSO-6204F digitálny osciloskop Kalibrované podľa (DAkkS) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitálne pamäťové m
Popis

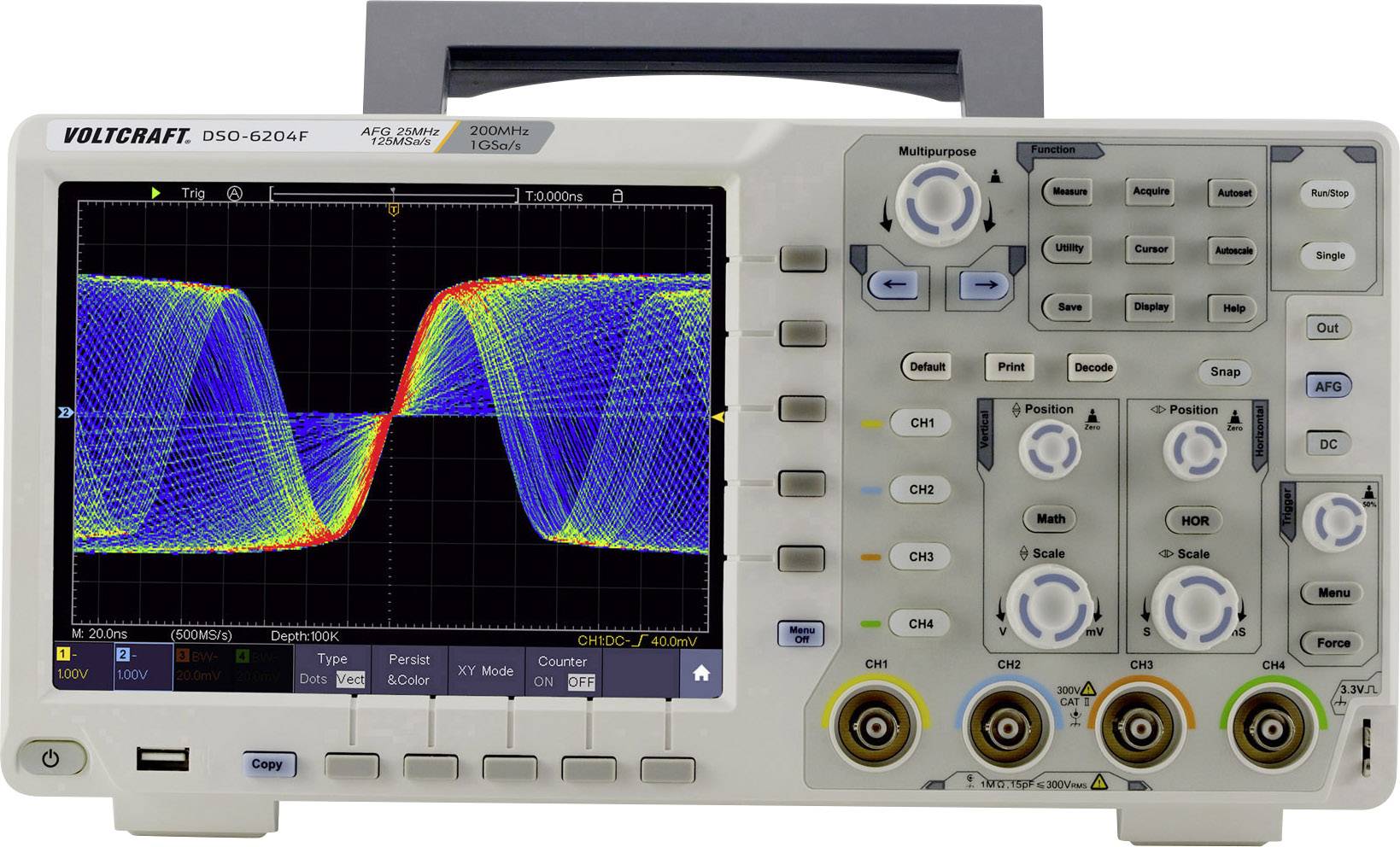

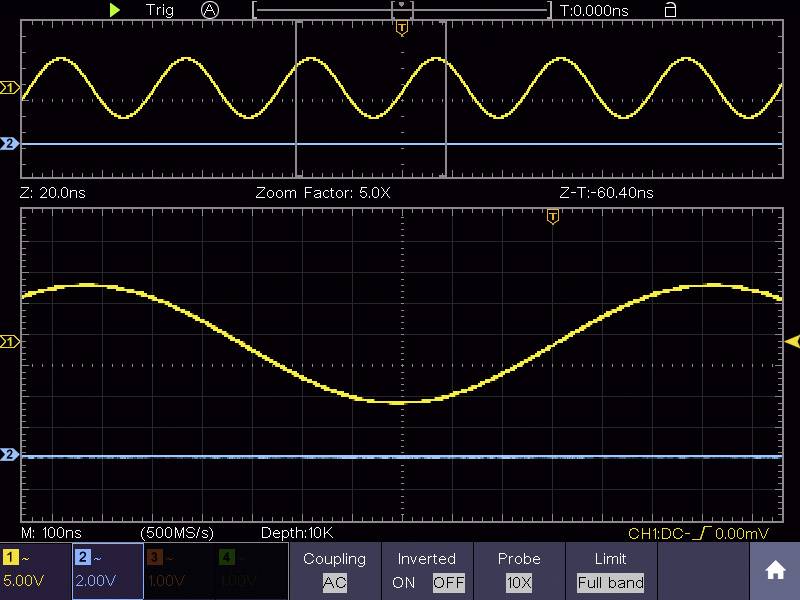

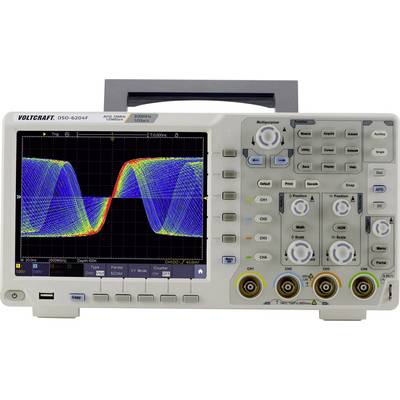

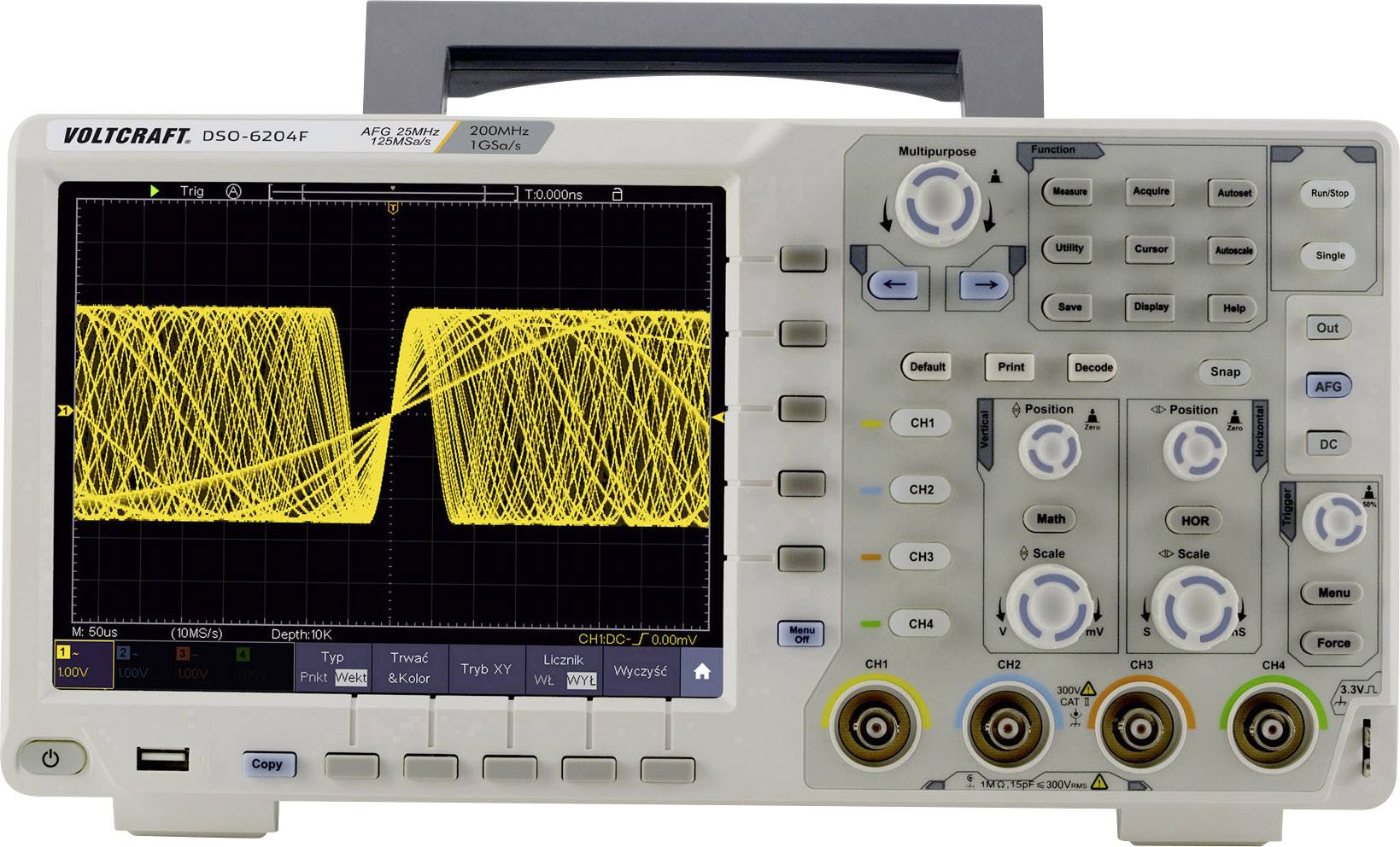

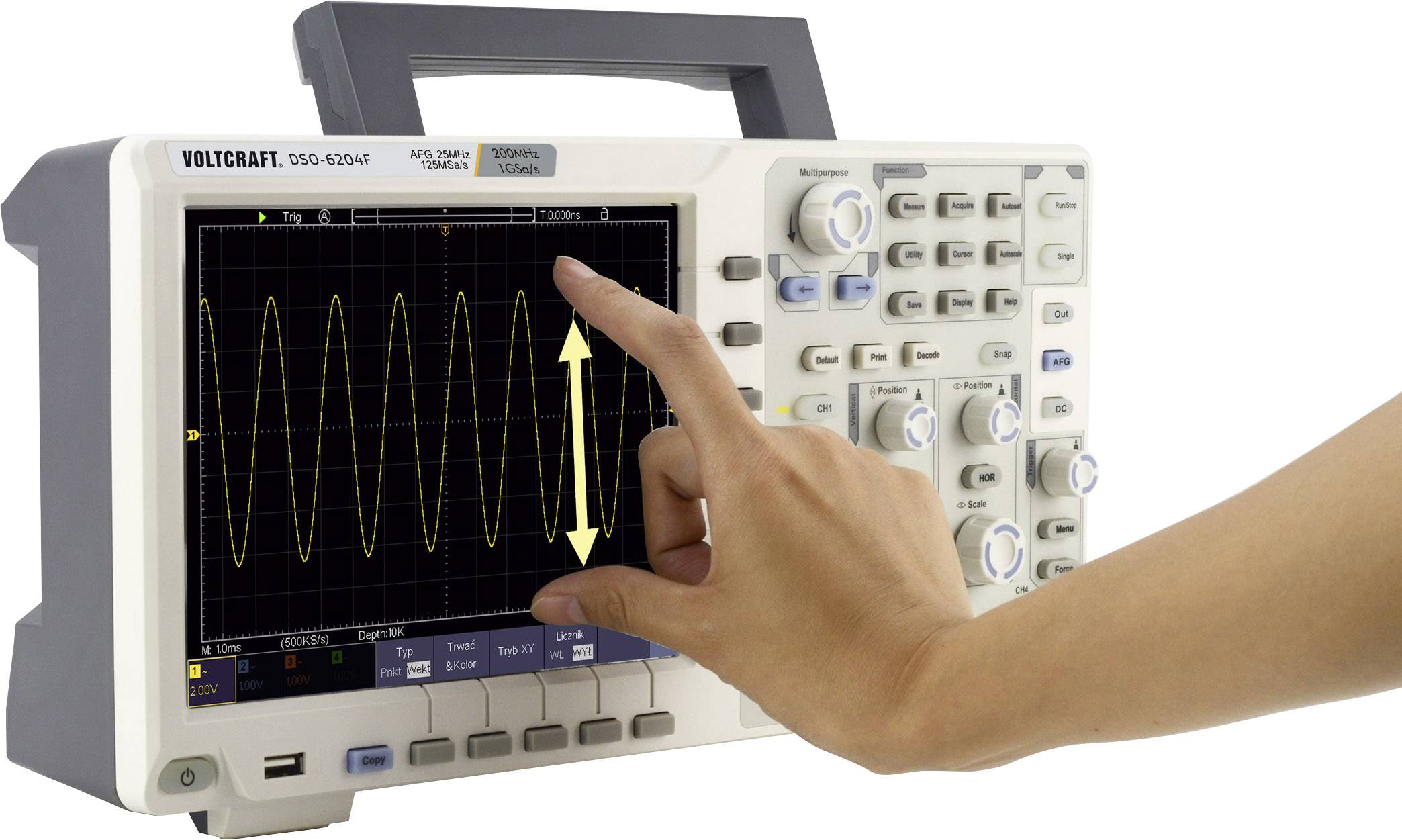

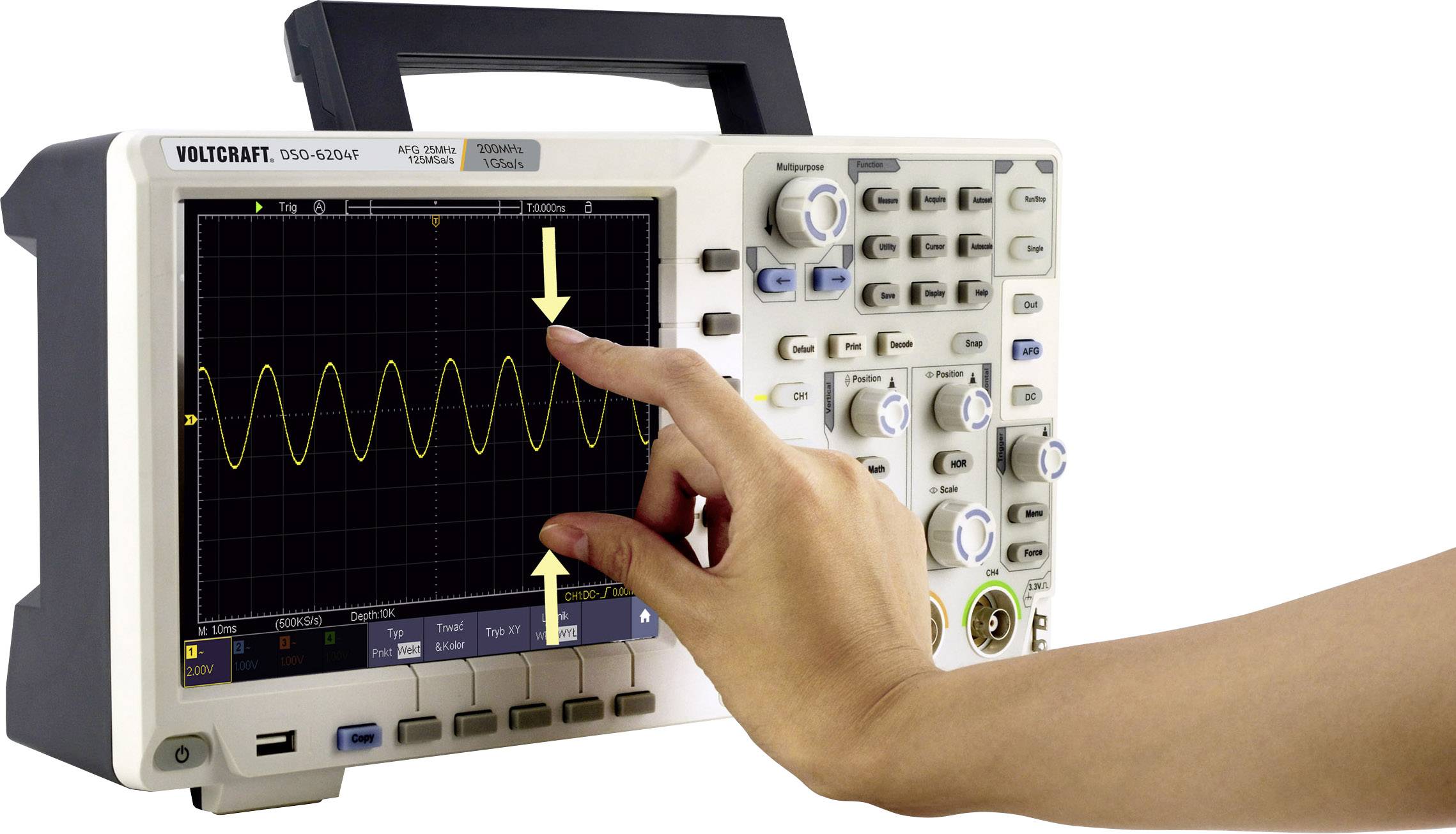

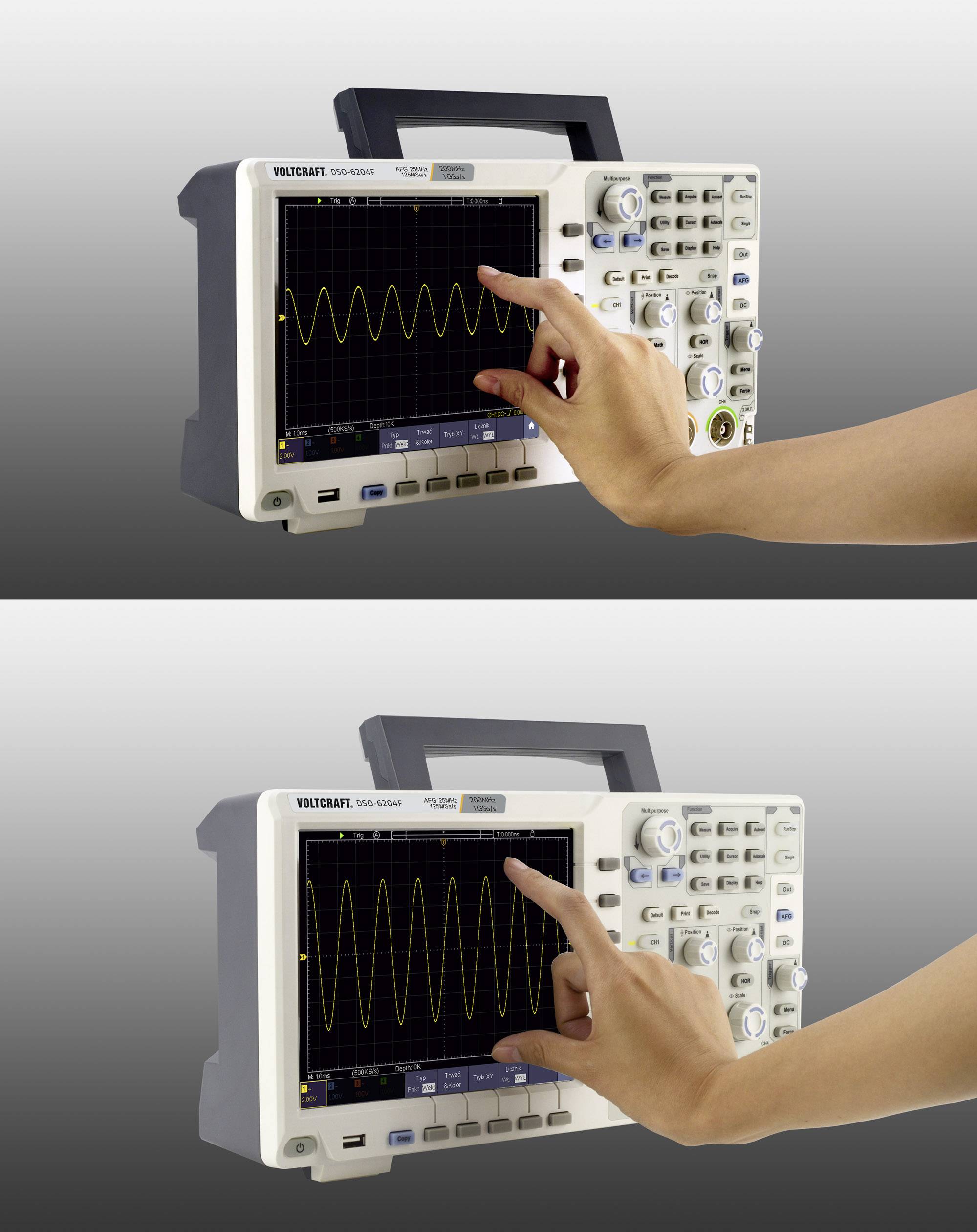

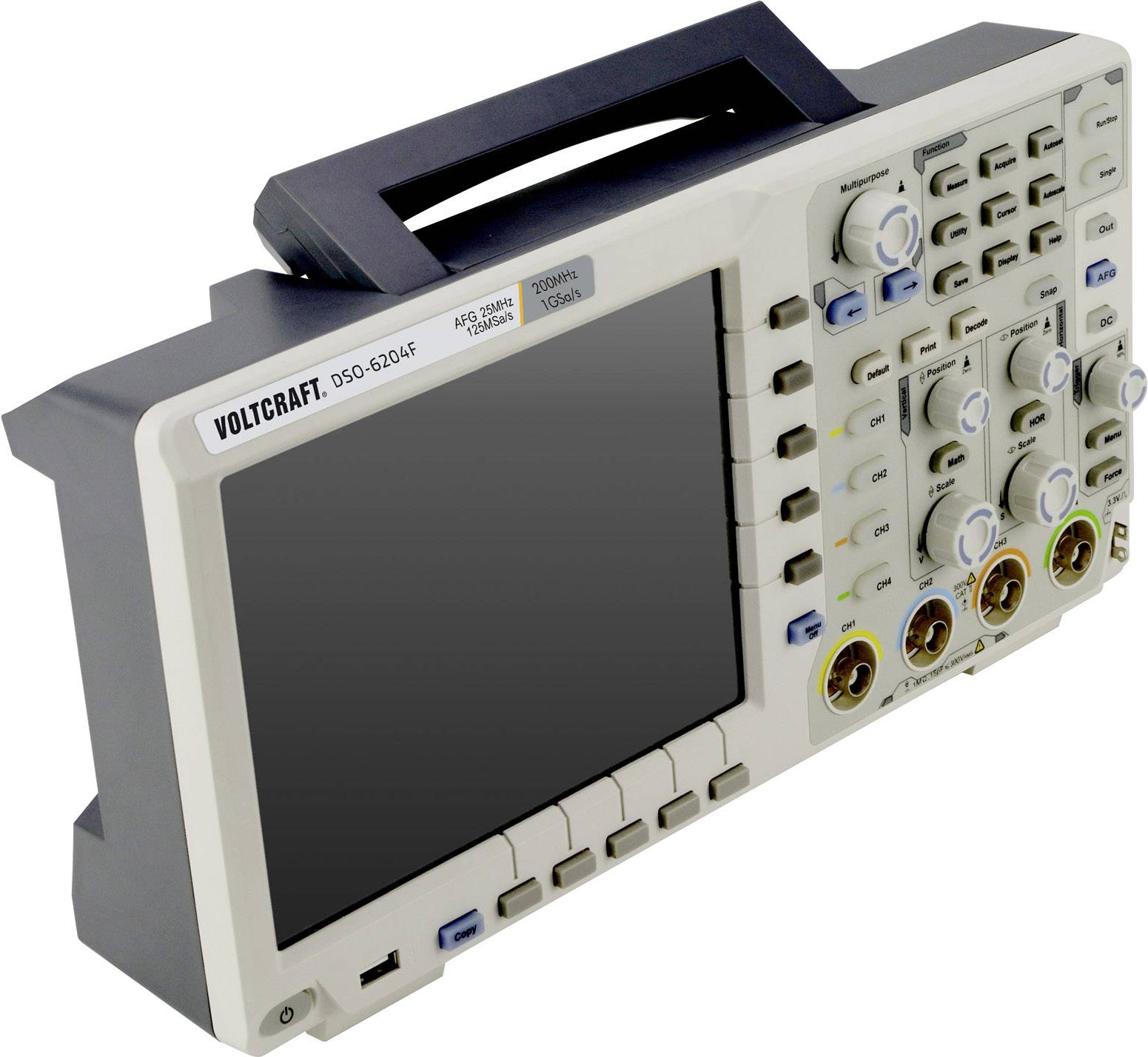

Digitálny pamäťový osciloskopDSO-6204Fje ideálny pre meranie v laboratóriu, vývojových oddeleniach alebo pre servisné úlohy. Nastavenia je možné vykonať obvyklým spôsobom pomocou ovládacích tlačidiel alebo priamo na obrazovke. Pohybovanie a približovanie je rovnako intuitívne ako na smartfóne alebo tablete.

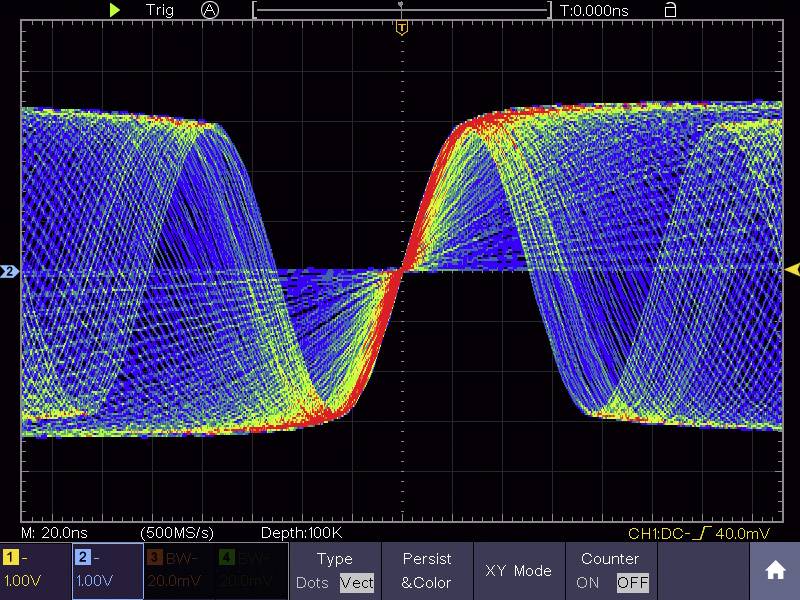

Zobrazenie farebnej teploty
Pri zmene frekvencie sa opakujúce sa krivky zobrazujú v dúhových farbách podľa ich frekvencie.
Dekódovanie zbernice
Signály zbernice SPI, I²C, RS232 a CAN je možné dekódovať. Dekódované hodnoty môžu byť zobrazené v binárnych, desatinných, hexadecimálnych alebo ASCII a aktualizovaných tabuľkách udalostí. Hodnoty dekódovaných signálov zbernice CAN sú zobrazené farebne. To uľahčuje rozlíšenie medzi údajmi, kódom dĺžky údajov a rámcovými informáciami. Kontrolné súčty zbernice CAN tiež menia farbu v prípade chyby.
Dokumenty a spracovateľské údaje

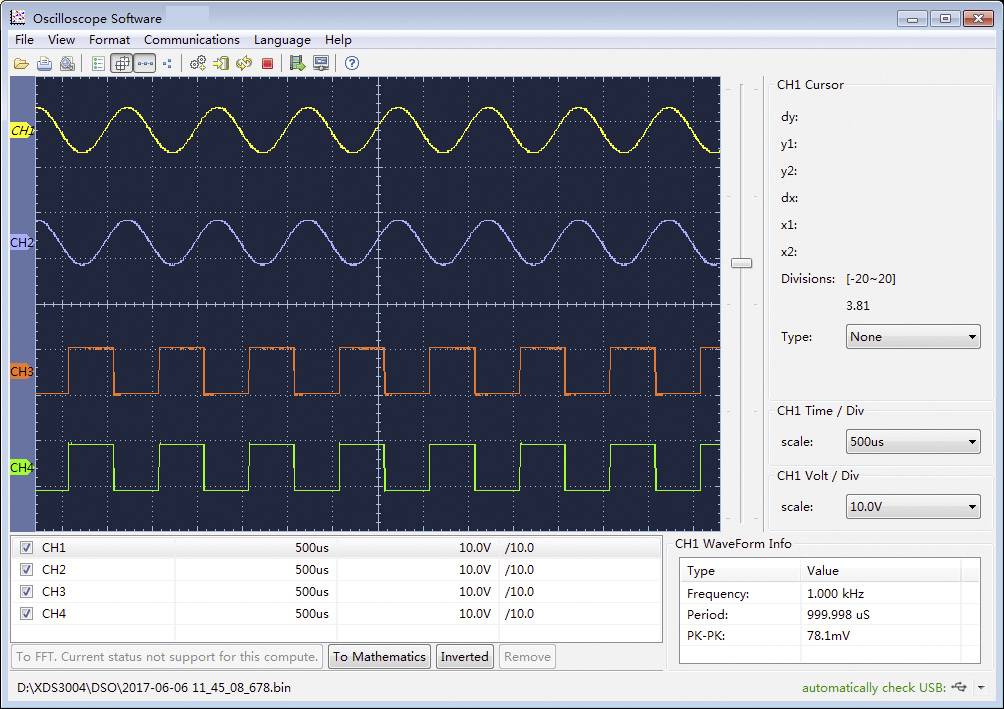

Všetky výsledky merania a obsah obrazovky je možné preniesť do PC cez USB alebo sieť a uložiť ich na účely dokumentácie. Pri ukladaní na dátový nosič USB môžete na dotykovom displeji pohodlne zadať názov súboru.
Funkčný generátor s dotykovým ovládaním
Generátor funkcií 25 MHz je možné ovládať pomocou dotykového panela alebo konvenčne pomocou tlačidiel. Je možné vyvolať sínusové, štvorcové, rampové a pulzné vlny. Preddefinovaných je ďalších 46 ľubovoľných priebehov vrátane exponenciálnych, sínusových funkcií, schodov a hluku. Vlastné ľubovoľné tvary je možné uložiť.
Funkcia klonovania
Krivky na vstupe osciloskopu je možné klonovať do funkčného generátora. Výber časti, ktorá sa má klonovať, sa pohodlne uskutočňuje pomocou dotykovej obrazovky.

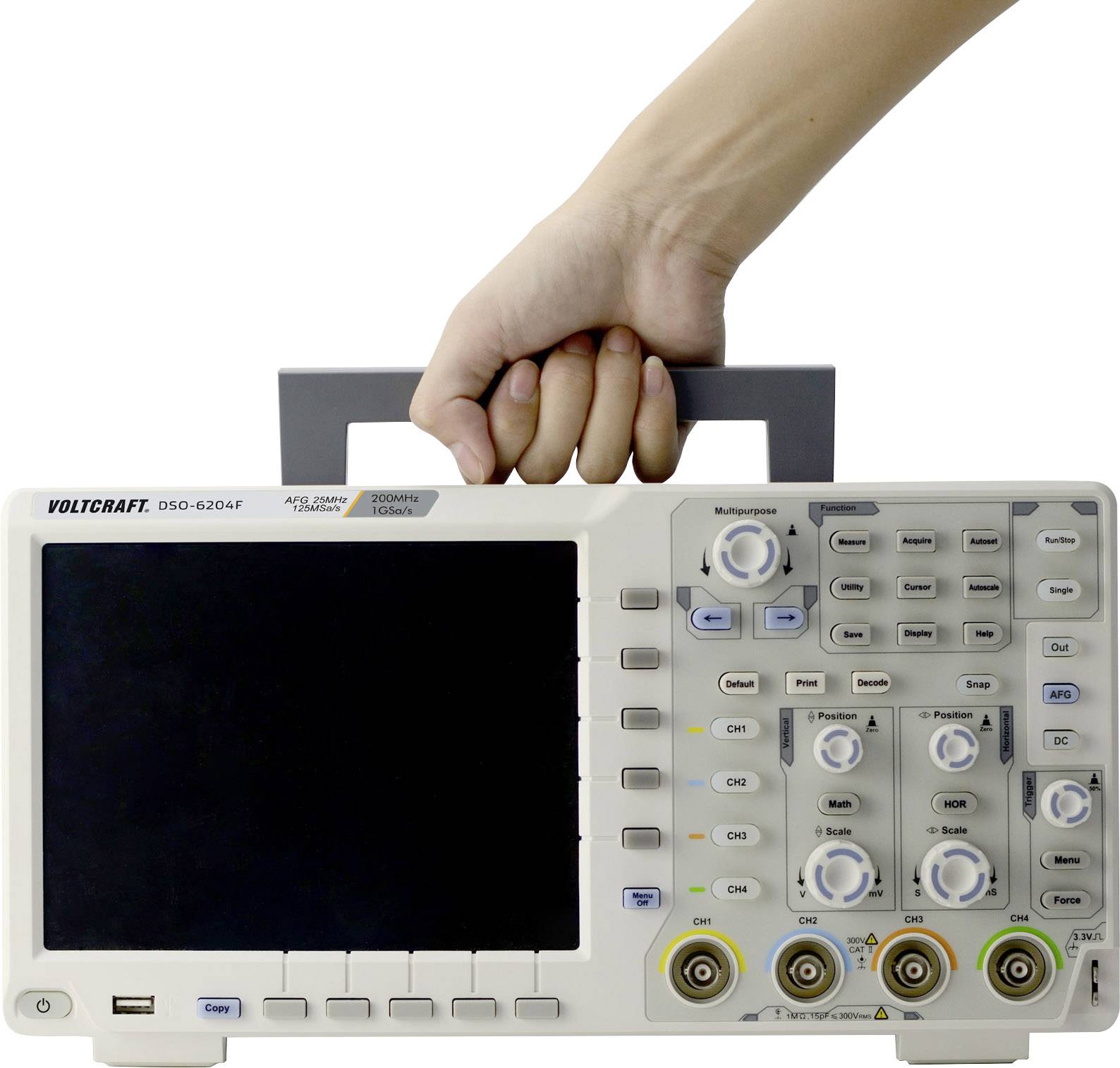

Pripravený na prevádzku z batérie
S voliteľnou LiIon batériou sa rozsah použitia značne rozširuje. Osciloskop s voliteľnou nabíjateľnou batériou sa dá intuitívne ovládať aj na cestách a umožňuje 3 hodiny nepretržitého používania bez akéhokoľvek dodatočného napájania. Prevádzka na batériu je tiež užitočná v laboratóriu na odpojenie od sieťového potenciálu.
Zobrazenie farebnej teploty
Pri zmene frekvencie sa opakujúce sa krivky zobrazujú v dúhových farbách podľa ich frekvencie.
Dekódovanie zbernice
Signály zbernice SPI, I²C, RS232 a CAN je možné dekódovať. Dekódované hodnoty môžu byť zobrazené v binárnych, desatinných, hexadecimálnych alebo ASCII a aktualizovaných tabuľkách udalostí. Hodnoty dekódovaných signálov zbernice CAN sú zobrazené farebne. To uľahčuje rozlíšenie medzi údajmi, kódom dĺžky údajov a rámcovými informáciami. Kontrolné súčty zbernice CAN tiež menia farbu v prípade chyby.
Dokumenty a spracovateľské údaje
Všetky výsledky merania a obsah obrazovky je možné preniesť do PC cez USB alebo sieť a uložiť ich na účely dokumentácie. Pri ukladaní na dátový nosič USB môžete na dotykovom displeji pohodlne zadať názov súboru.
Funkčný generátor s dotykovým ovládaním
Generátor funkcií 25 MHz je možné ovládať pomocou dotykového panela alebo konvenčne pomocou tlačidiel. Je možné vyvolať sínusové, štvorcové, rampové a pulzné vlny. Preddefinovaných je ďalších 46 ľubovoľných priebehov vrátane exponenciálnych, sínusových funkcií, schodov a hluku. Vlastné ľubovoľné tvary je možné uložiť.
Funkcia klonovania
Krivky na vstupe osciloskopu je možné klonovať do funkčného generátora. Výber časti, ktorá sa má klonovať, sa pohodlne uskutočňuje pomocou dotykovej obrazovky.
Pripravený na prevádzku z batérie
S voliteľnou LiIon batériou sa rozsah použitia značne rozširuje. Osciloskop s voliteľnou nabíjateľnou batériou sa dá intuitívne ovládať aj na cestách a umožňuje 3 hodiny nepretržitého používania bez akéhokoľvek dodatočného napájania. Prevádzka na batériu je tiež užitočná v laboratóriu na odpojenie od sieťového potenciálu.
Prevedenie
- Výstup USB kompatibilný s Pict Bridge
- Generátor ľubovoľnej funkcie DDS
- Tento text bol preložený strojovo.

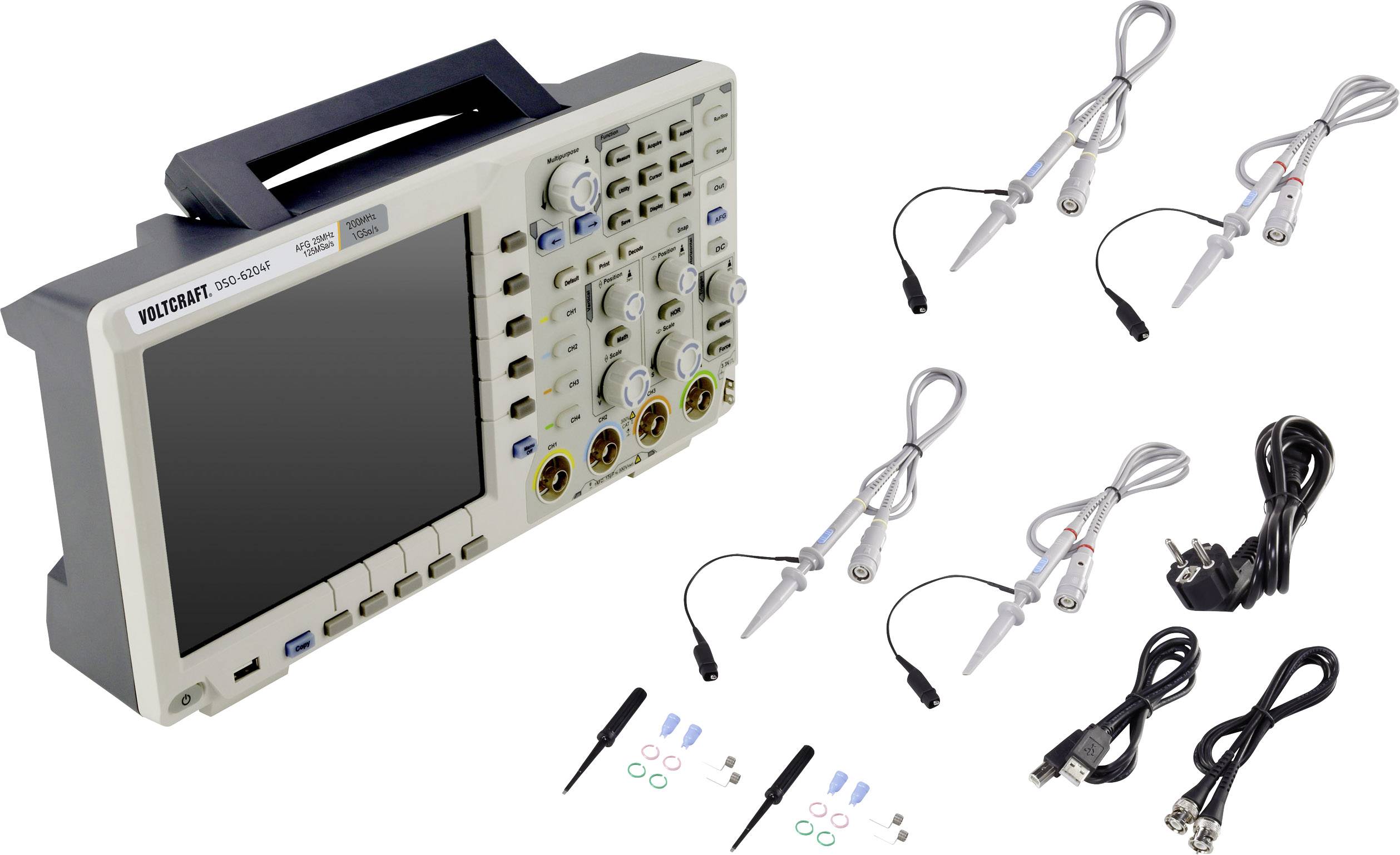

Rozsah dodávky
- Digitálny pamäťový osciloskop
- 4 sondy
- Nastavenie sondy
- sieťový diel
- USB kábel
- Kábel BNC 1m
- Softvérové CD s úplnými anglickými pokynmi
- Krátky návod
Rady
Rozsah kalibrácie je potrebné vziať do úvahy kalibračný certifikát uložený v časti „Stiahnutia“. Tento článok je vylúčený z práva na odstúpenie od zmluvy.
