VOLTCRAFT KT-300, VC-17497100 tester káblov, telekomunikácie, sieť

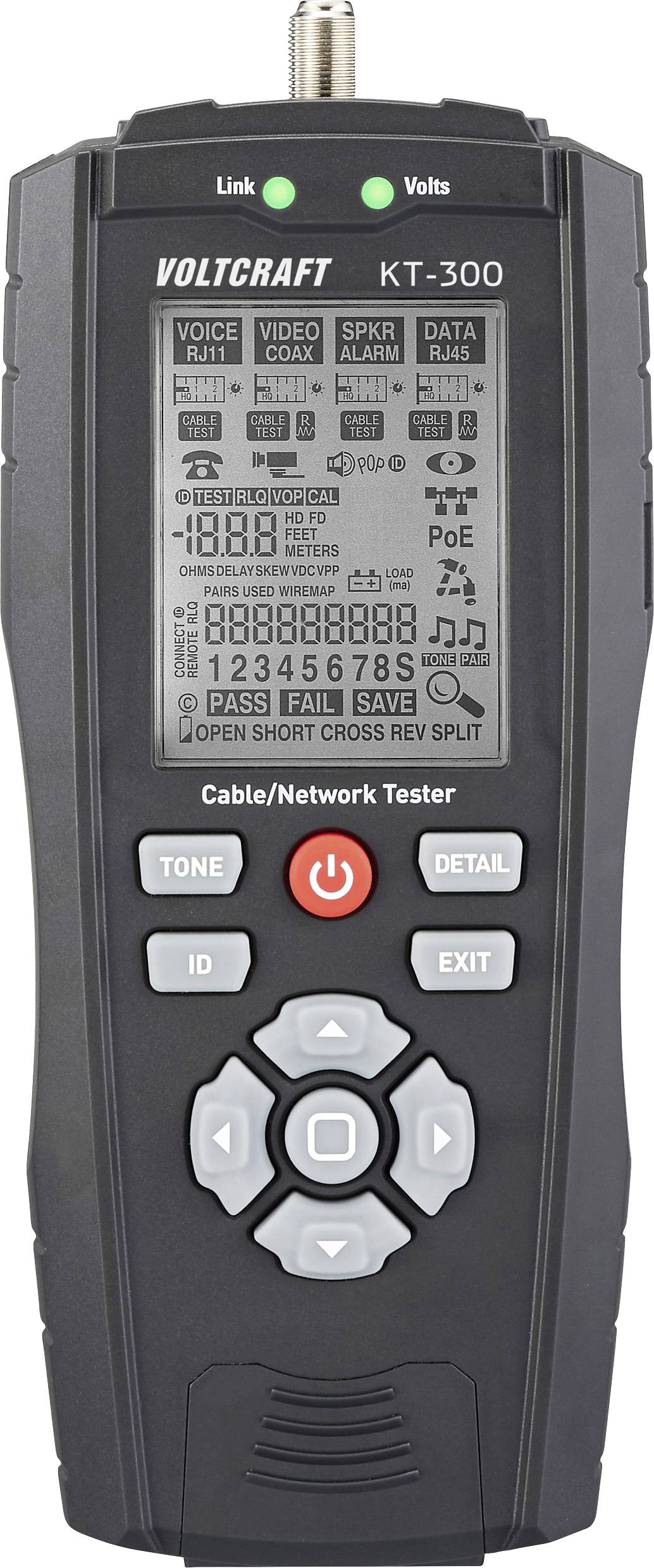

Kábel/Sieťové testovacie zariadenie s displejom zobrazujúcim rôzne stavy pripojenia, tlačidlové ovládanie na testovanie funkcií siete a káblov.

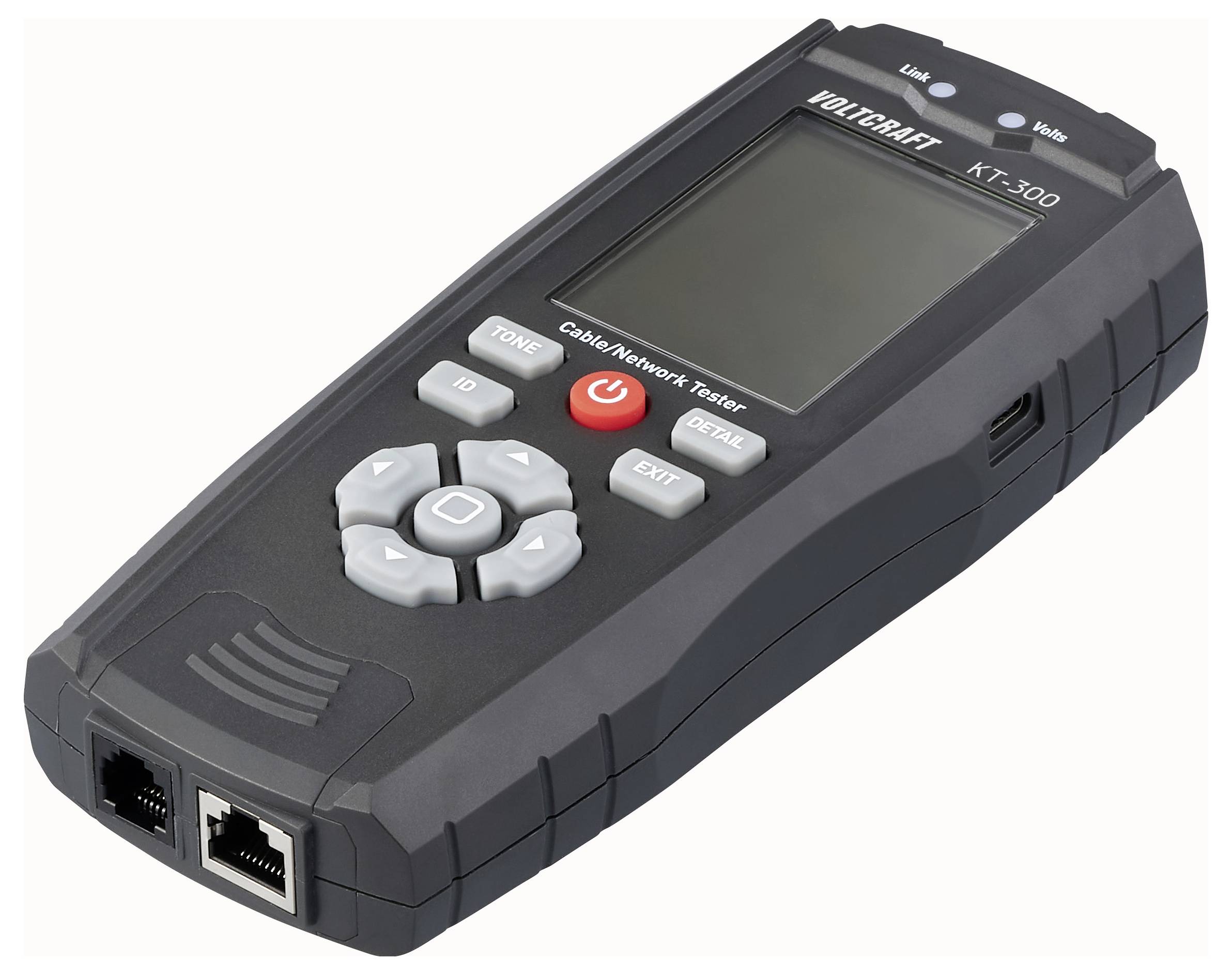

Prenosný kábľový sieťový tester s rôznymi tlačidlami označenými ako „Tone", „ID" a „Detail". Na spodnej časti sú viditeľné dva porty Ethernet.

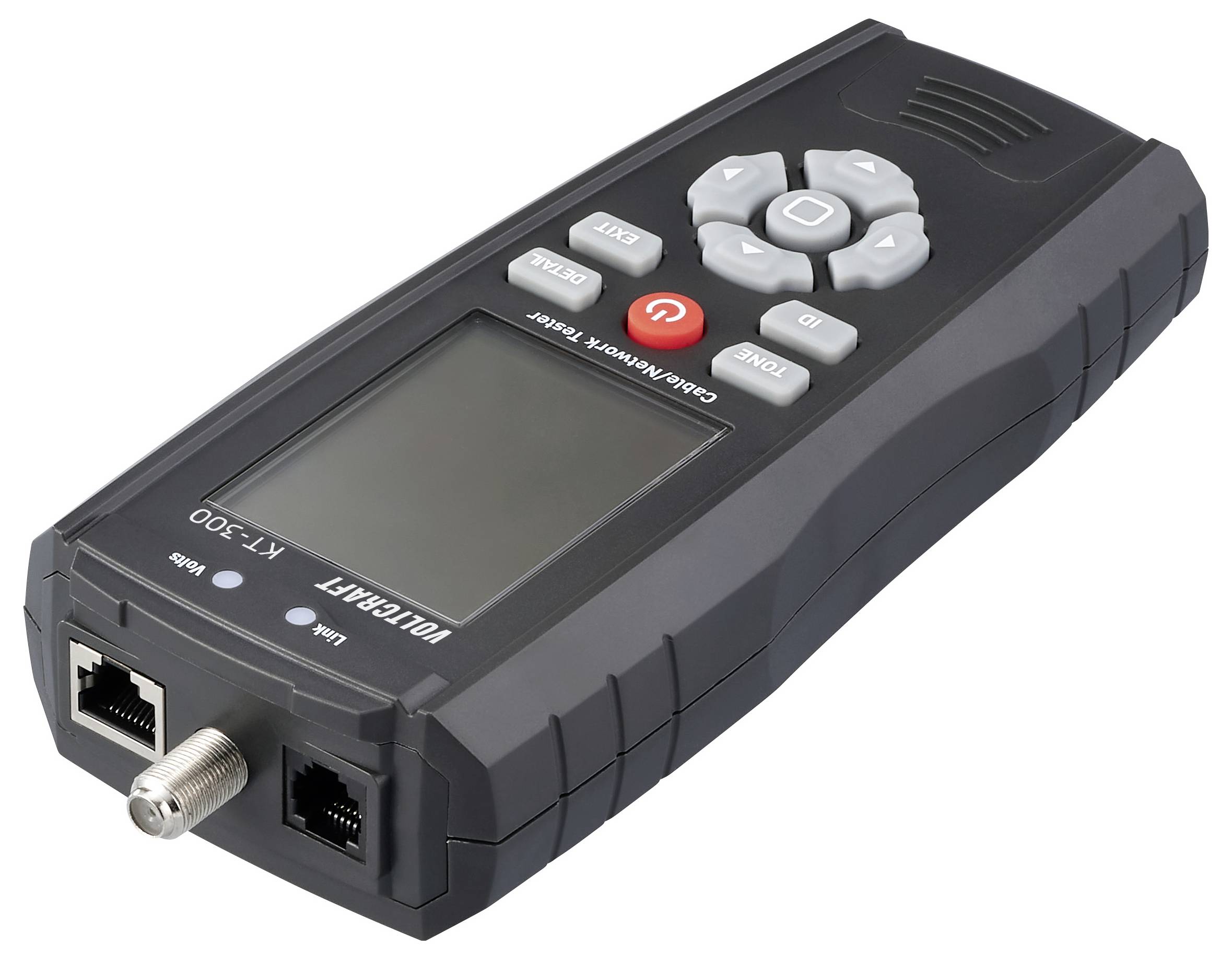

Zariadenie na testovanie káblov/siete s tlačidlami, malou obrazovkou a portami na pripojenie káblov, ktoré sa používa na diagnostiku problémov s pripojením.

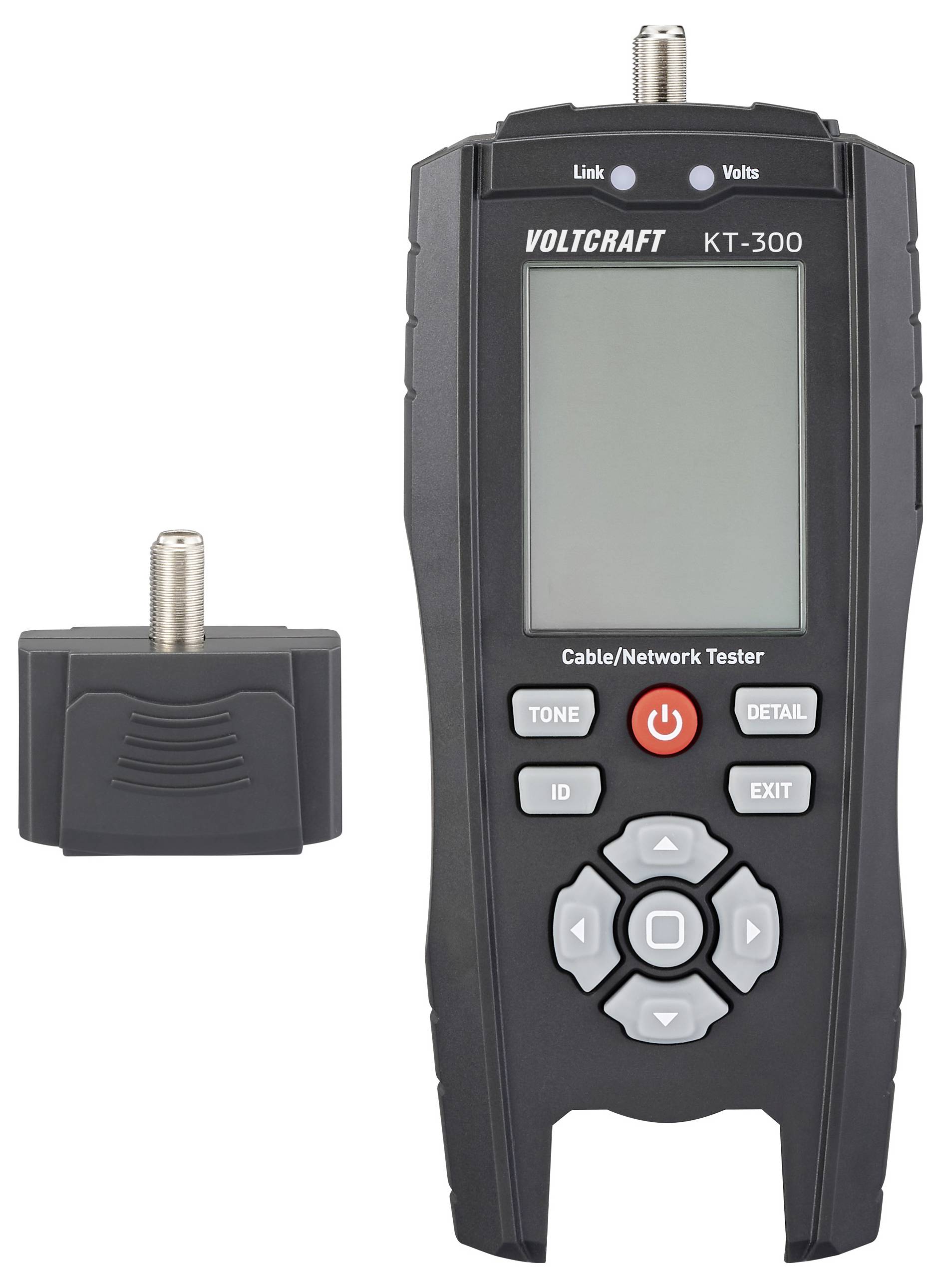

Voltcraft KT-300 tester káblov/siete s malou odpojenou súčasťou vedľa neho. Tester zobrazuje možnosti ako „Tón", „Detail" a „Ukončiť".

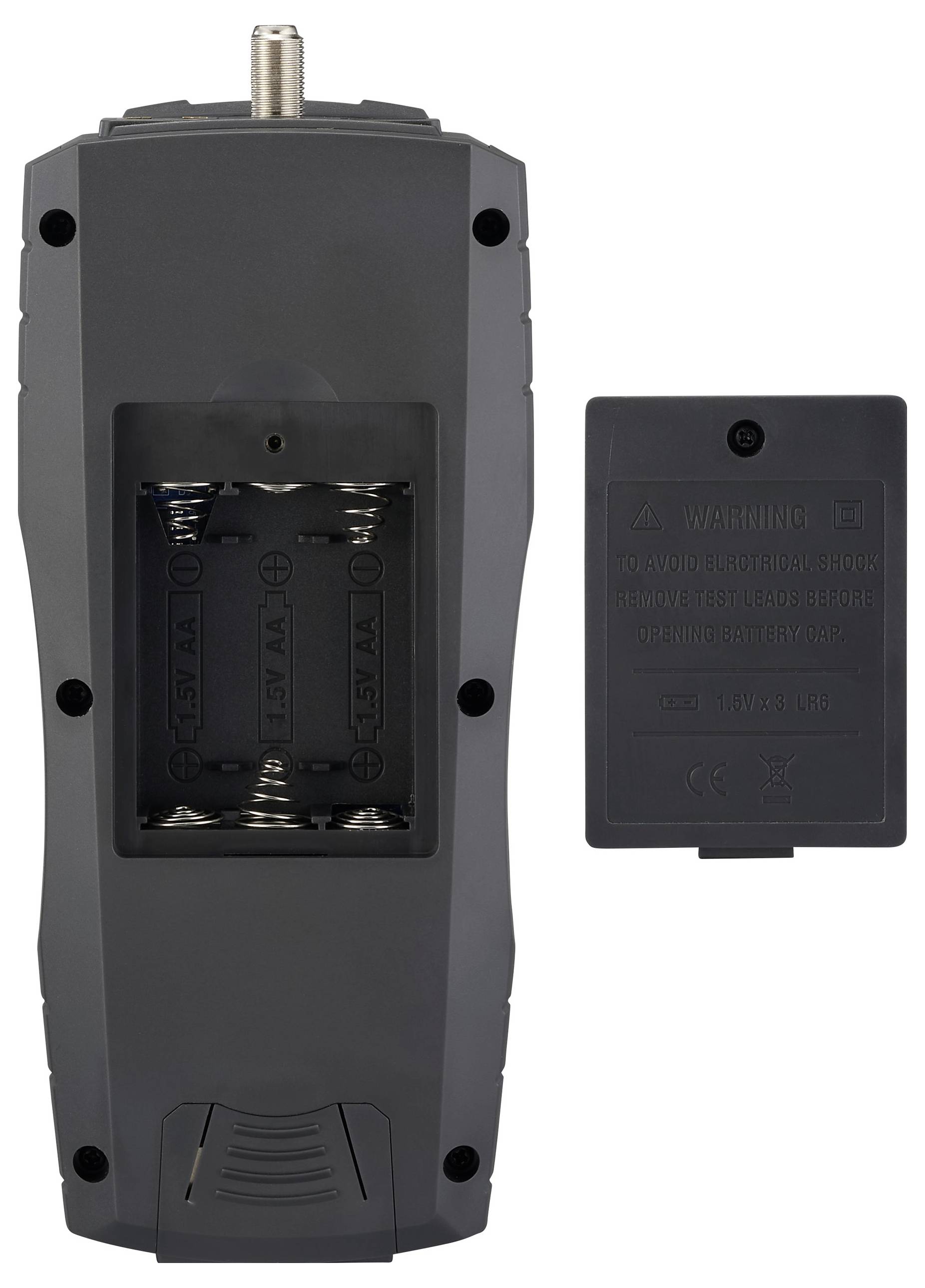

Zadný pohľad na prenosné zariadenie s otvoreným priestorom na batériu, ktorý zobrazuje dva prázdne sloty pre batérie AA. Kryt priehradky je umiestnený vedľa neho.

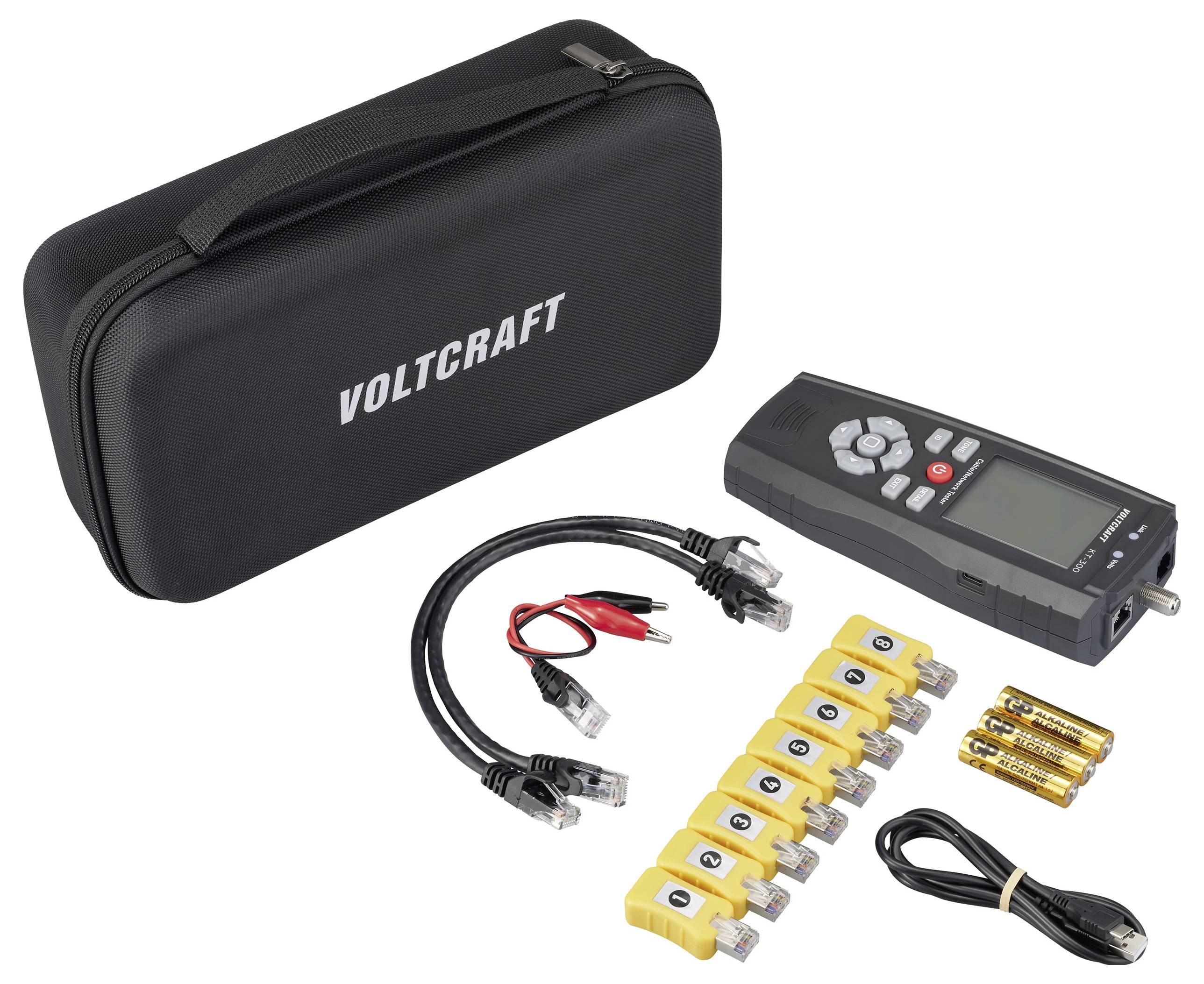

Puzdro značky „Voltcraft" s testerom káblov, testérmi siete, káblov a batériami, usporiadané pre jednoduchú identifikáciu a použitie.

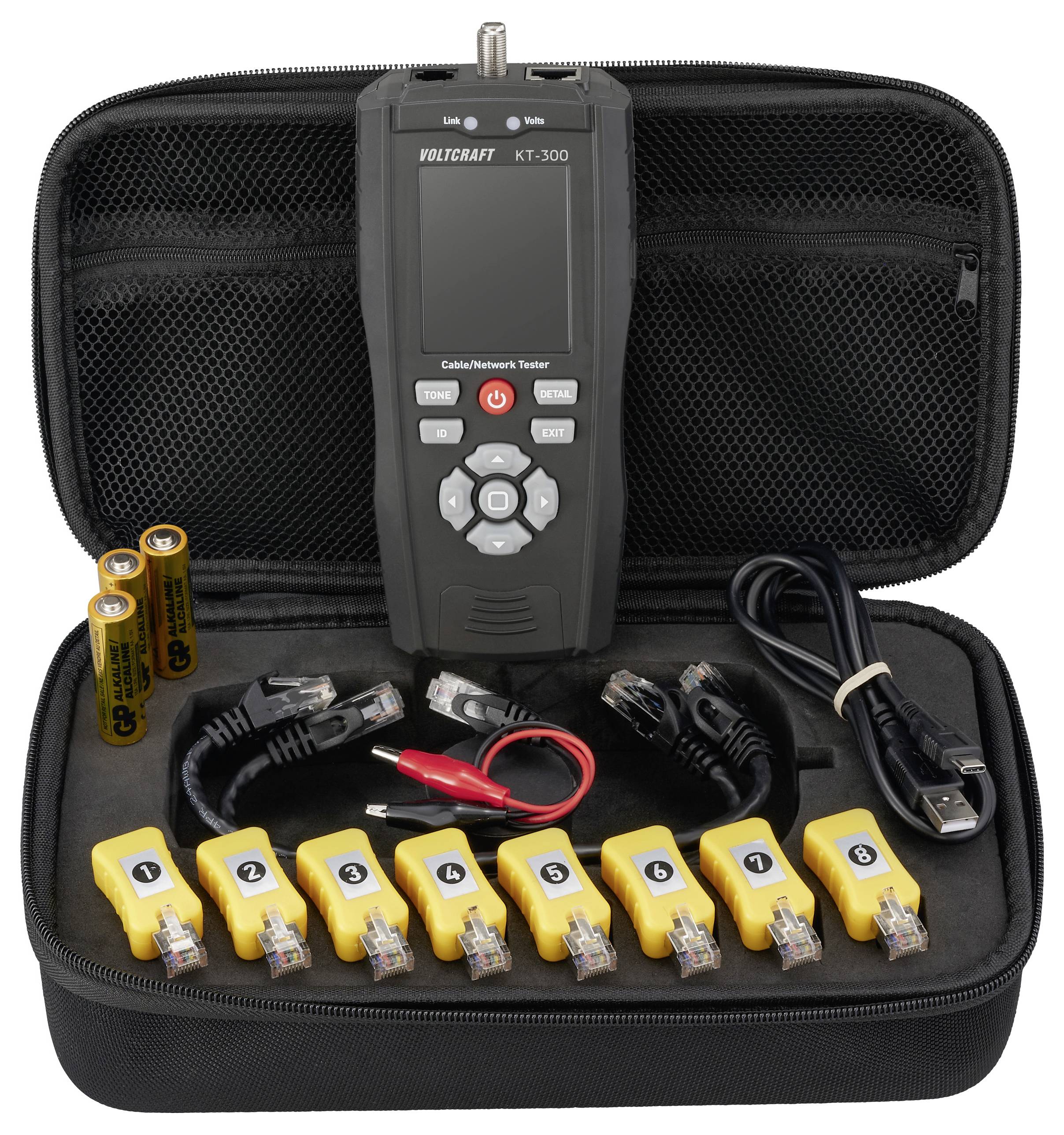

Sada na testovanie sieťových káblov v čiernom kufri, obsahujúca hlavné zariadenie, osem žltých konektorov, kábel USB, dve batérie a káble.

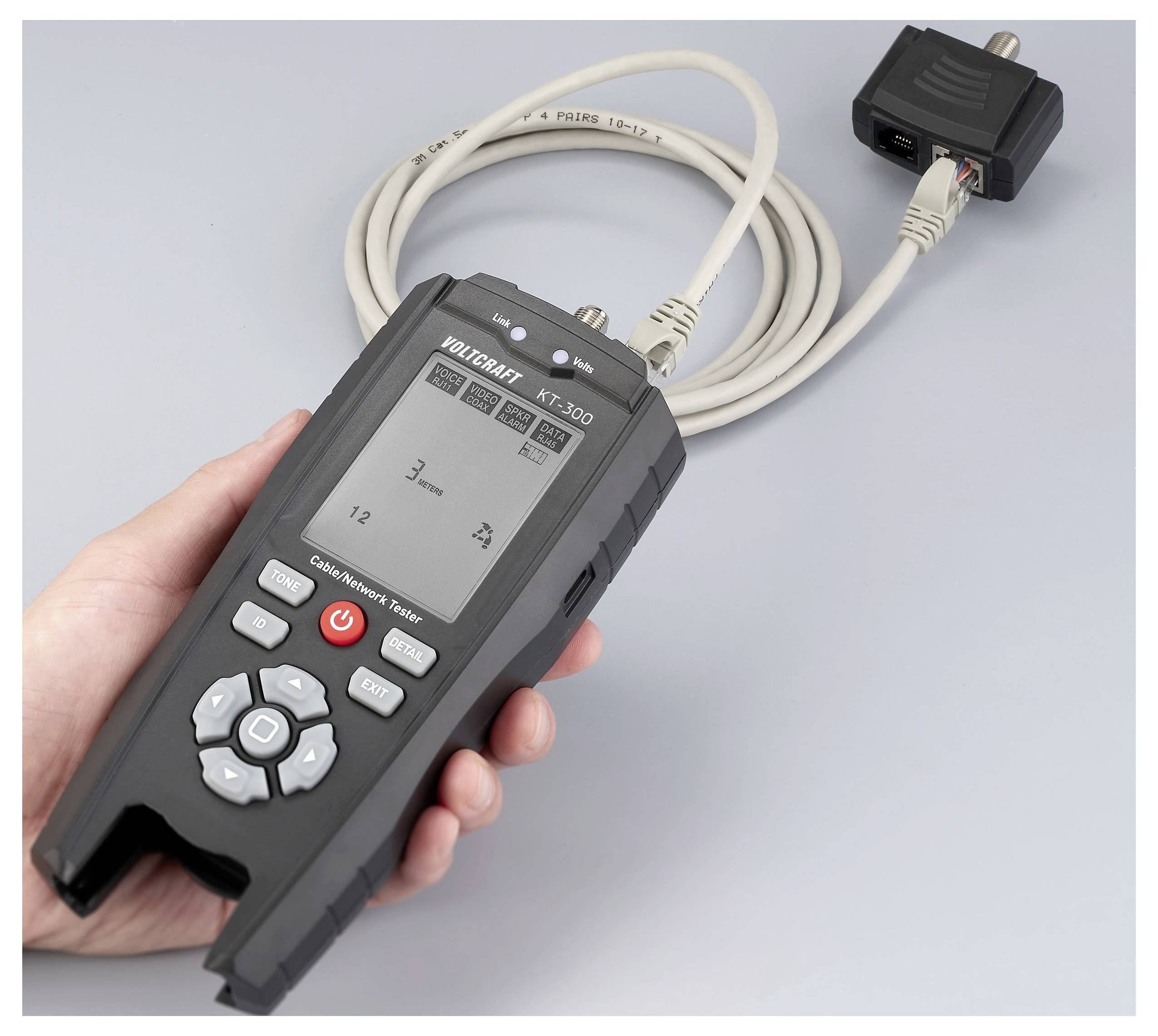

'Ruka držiaca sieťový tester s pripojeným kábľom, displej zobrazuje výsledky testu; nástroj používaný na kontrolu sieťových pripojení.'

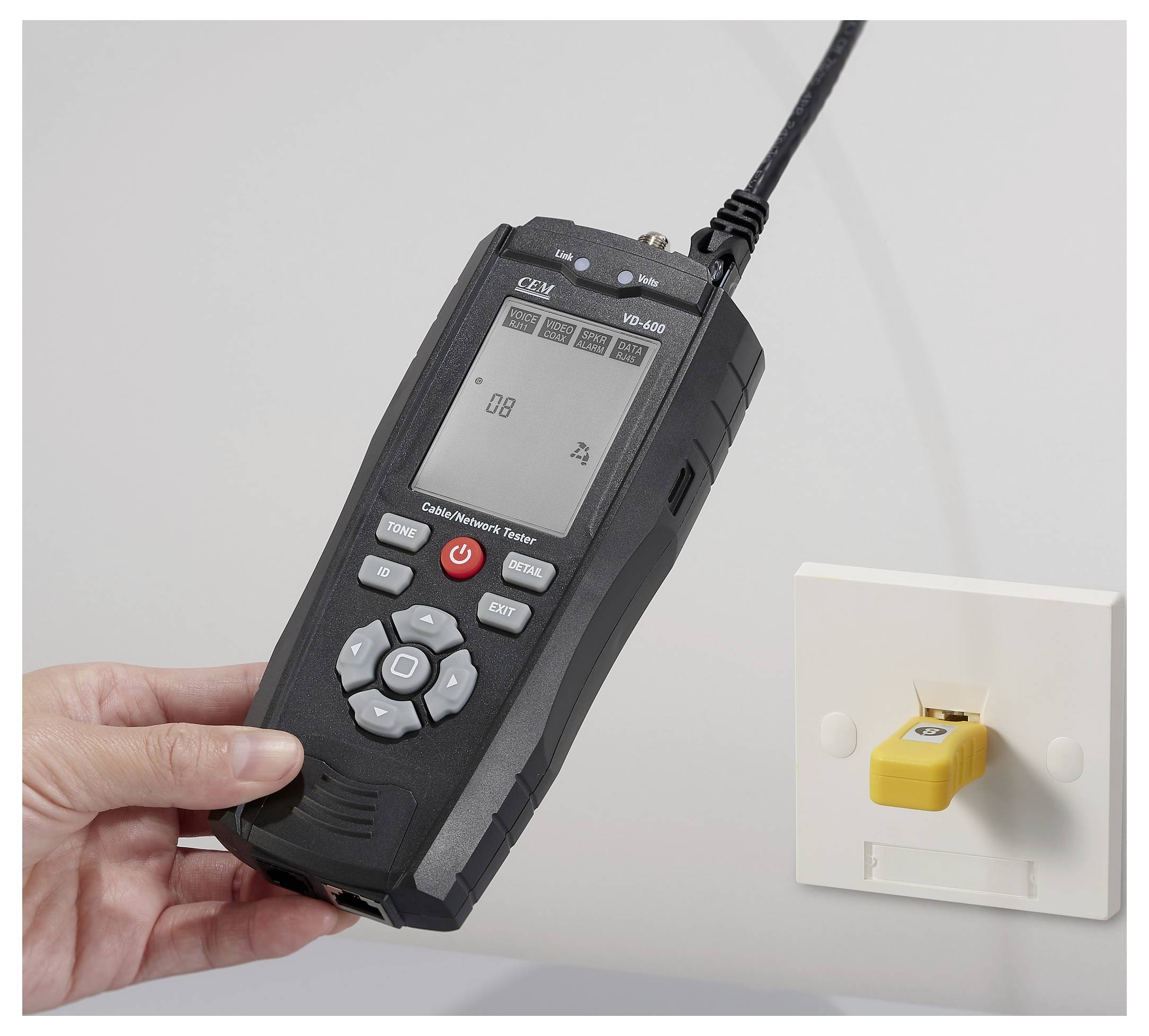

Ruka držiaca digitálny tester siete káblov pripojený k nástennej zásuvke, ktorý na obrazovke zobrazuje číselný výsledok, čo naznačuje testovacia aktivitu.

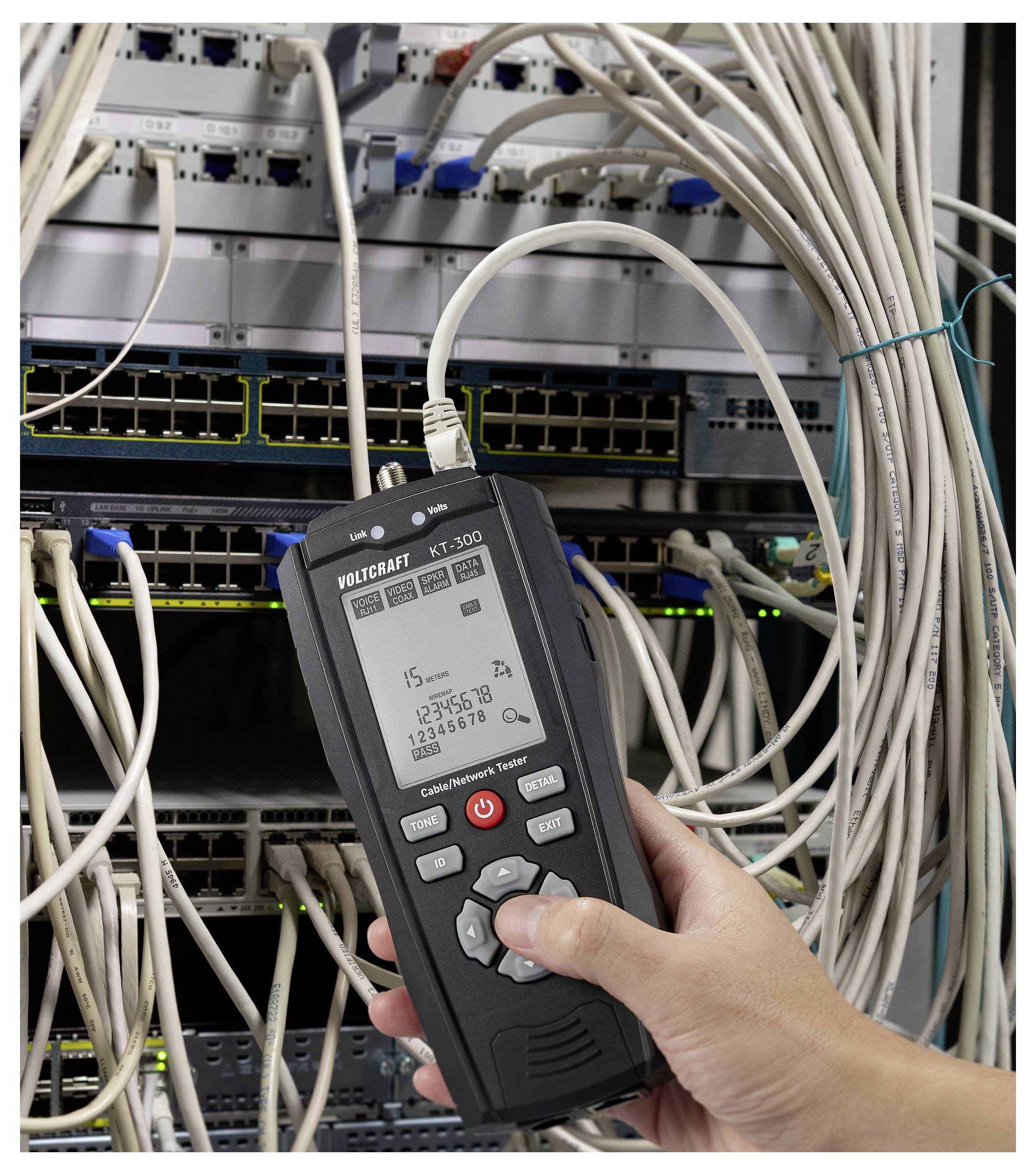

'Osoba drží testera sieťového kábla pri serveri s regálom, kontroluje konektivitu. Obrazovka zobrazuje údaje súvisiace so sieťou a čísla.'

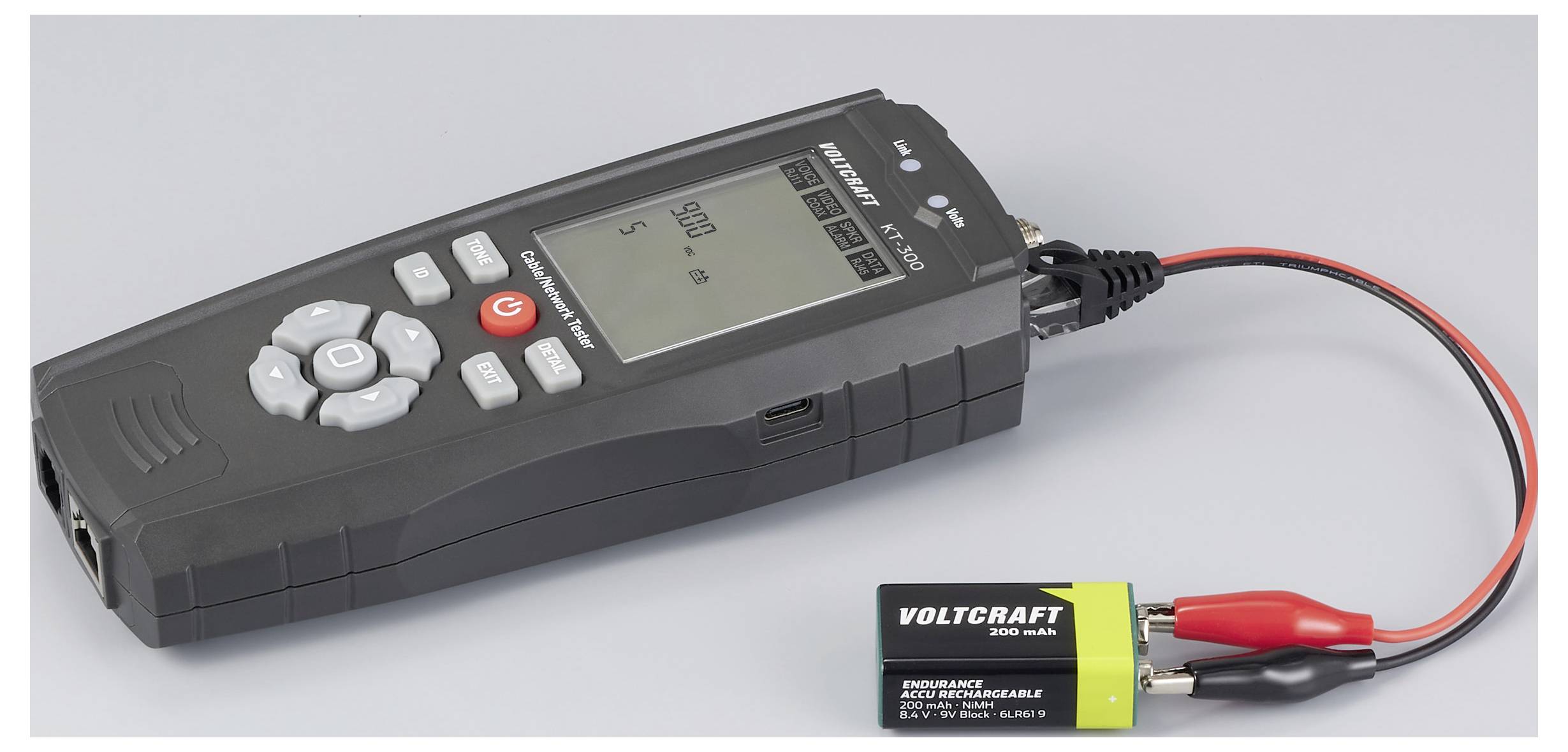

Digitálne meracie zariadenie s displejom zobrazujúcim „500", pripojené k batérii prostredníctvom červených a čiernych vodičov.

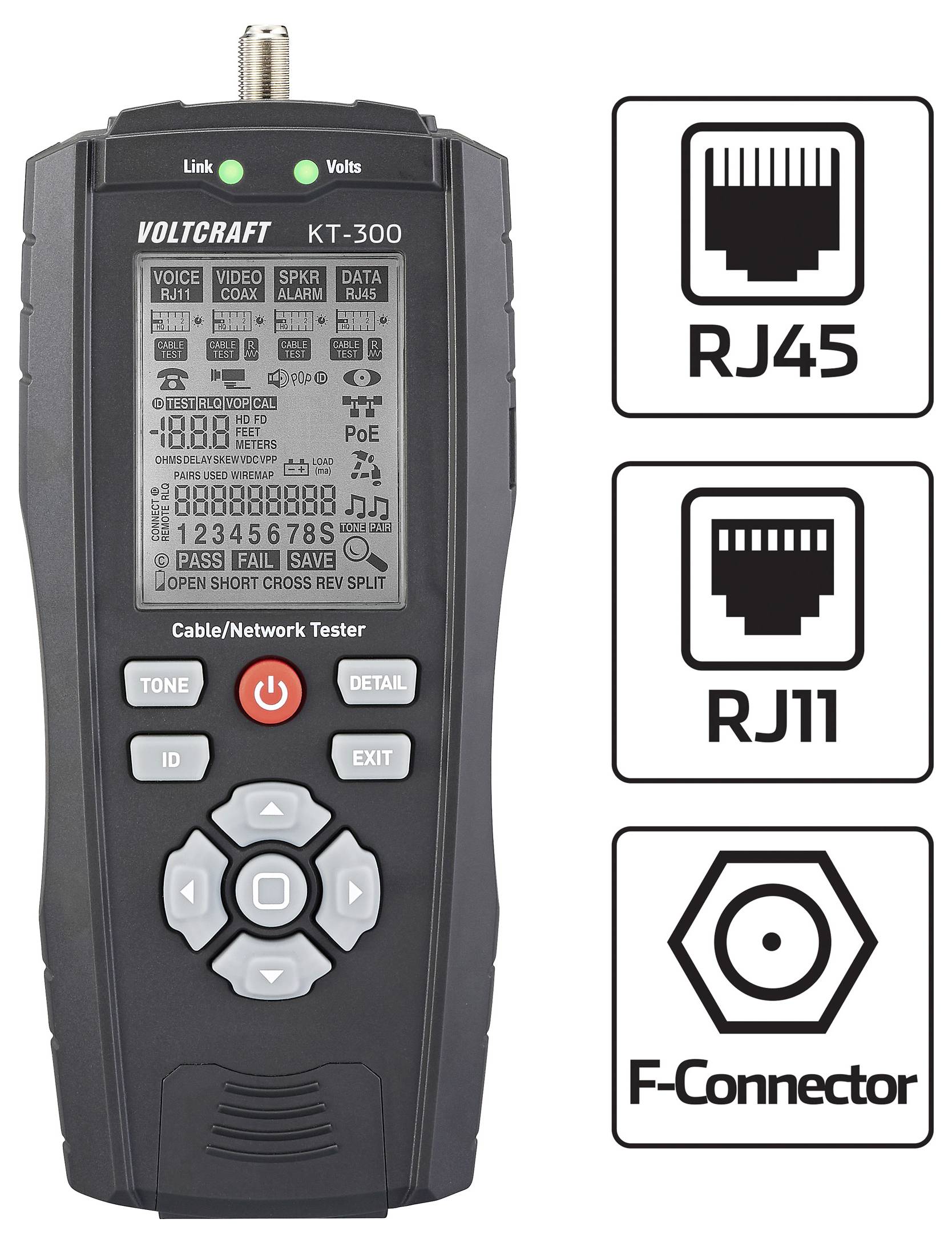

Čierny tester sieťových káblov označený ako "VOLTCRAFT KT-300" so symbolmi pre RJ45, RJ11 a F-konektor a malou obrazovkou zobrazujúcou detaily testu.

1/12

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Pi 2. 10.

117 Ks

Počet

Celkom (121,94 € / kus)

121,94 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Tester LAN káblov VOLTCRAFT KT-300

Kontrola a sledovanie krútených párov káblov CAT5E/6/6A/7 a koaxiálnych káblov
Nastaviteľná rýchlosť šírenia (VOP)
Testovanie kontinuity, prerušení/skratov, obrátenej polarity a oddelených párov vodičov v krútených pároch.
Meranie dĺžok káblov: metóda TDR (časovo-doménová reflektometria)
Detekcia PoE
Testy ethernetových portov
Protikusy RJ45: Testovanie až 8 káblov alebo identifikácia rozvodných krabíc
Integrovaný generátor tónov
Ukladanie a tlač až 250 správ

Technické parametre

Kategória výrobku: tester káblov

Hľadač vedenie - funkcie: sledovanie káblov
identifikácia
detekcia neprerušeného kábla

Max. dĺžka kábla: 610 m

Zvuková signalizácia: áno

Displej: LCD

Merač spotreby: RJ45

Rozmer.: (d x š x v) 37.2 x 81 x 193 mm

: bez certifikátu

Hmotnosť: 326 g

Plocha kábla: telekomunikácie
sieť

Vlastnosti: vr. vzdialených jednotiek RJ45
vr. testera PoE Pre
vr. funkcie exportu dát

Šírka: 81 mm

V: 193 mm

Dĺžka: 37.2 mm

Typ: KT-300

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3499420 VOLTCRAFT KT-300, VC-17497100 tester káblov, telekomunikácie, sieť

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3499420 VOLTCRAFT KT-300, VC-17497100 tester káblov, telekomunikácie, sieť

Záručné podmienky

Záručné podmienky 3499420 VOLTCRAFT KT-300, VC-17497100 tester káblov, telekomunikácie, sieť

Popis

Komplexná analýza vedenia a lokalizácia poruchy TDR
Každý, kto chce lokalizovať prerušené káble alebo znečistené spoje v elektrických systémoch, sa rýchlo stretne so zložitými problémami. Najmä pri práci s káblami uloženými pod omietkou je tester LAN káblov Voltcraft KT-300 nepostrádateľným nástrojom. Či už ide o krútené dvojlinky (CAT5E až CAT7), koaxiálne káble (50, 75 a 93 Ω) alebo telefónne a poplašné linky: Pomocou technológie TDR (Time Domain Reflectometry) sa vzdialenosti k poruchám presne lokalizujú v kábloch s dĺžkou od 0,5 do 610 metrov. Pre podrobnú diagnostiku sa presne určí odpor, oneskorenie šírenia a časový posun (posuny/skew) vrátane dĺžky a vzdialenosti k defektom. Vďaka VOP (nastaviteľná rýchlosť šírenia signálu) sa dosahuje vysoká presnosť merania so širokou škálou typov káblov, ako sú UTP, FTP alebo SSTP.
Overenie sieťových a PoE štruktúr
Pre zabezpečenie správneho zapojenia vytvára tester LAN káblov Voltcraft KT-300 kompletné mapy zapojenia a spoľahlivo identifikuje prerušenia vedenia, skraty, obrátenú polaritu a rozdelené páry. Okrem všeobecných testov ethernetového pripojenia tester obsahuje aj detekciu signálu PoE, ktorá rozlišuje medzi napájacími zdrojmi koncového a stredného rozpätia a zároveň detekuje súčasné použitie všetkých ôsmich vodičov. Pre funkčné testovanie poplašných systémov je integrovaný aj 100 mA záťažový test pre 12 V batérie, ktorý testuje zaťažiteľnosť v reálnych podmienkach.
Efektívne vyhľadávanie a dokumentácia káblov
Pre inštaláciu a riešenie problémov v zložitých prostrediach je k dispozícii integrovaný generátor tónov a osem protikusov RJ45. Tieto umožňujú súčasnú identifikáciu až ôsmich rozvodných skríň alebo káblových trás. Vnútorná pamäť ponúka priestor pre 250 správ, ktoré je možné čítať a tlačiť cez rozhranie USB.
Systémové vybavenie a príslušenstvo
Všetko potrebné na okamžité použitie testera LAN káblov Voltcraft KT-300 je súčasťou balenia: Rozsah dodávky zahŕňa testovacie zariadenie, tri batérie typu AA a robustné prenosné puzdro. Príslušenstvo obsahuje aj osem diaľkových jednotiek, dva pripojovacie káble RJ45, kábel USB a špeciálny adaptérový kábel z RJ45 na krokosvorky pre univerzálne pripojenie. Súčasťou balenia je návod na použitie.

Tento text bol preložený strojovo.

Prevedenie

Typy káblov: krútená dvojlinka UTP, FTP a SSTP, telefónne linky, linky pre reproduktorové alarmy,
Koaxiálny kábel 50Ω, 75Ω, 93Ω
Testovanie káblov: prerušenia vedenia, skraty, obrátená polarita, oddelené páry vodičov, mapy zapojenia, oneskorenia šírenia signálu, posuny,
Odpor, dĺžka a vzdialenosť k defektom
Rozsah testovania káblov: 0,5 – 610 m
Test batérie: záťažový test 100 mA pri alarme 12 V
Detekcia signálu PoE a identifikácia koncového rozpätia, stredného rozpätia alebo oboch.
Lokalizácia káblov

Rozsah dodávky

Tester káblov
3 x AA batérie
taška na prenos
8 x protiľahlých pozícií
2 x pripojovacie káble RJ45 / RJ45
Kábel s konektorom RJ45 na krokosvorkách
USB kábel
návod na použitie.
