VOLTCRAFT PP-406 meracia sonda pre osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Rôzne elektródové a sondové príslušenstvo pre medicínske zariadenie, vrátane farebných krúžkov, špičiek a káblov, zobrazené na bielom pozadí.

Zmiešané vzájomne vymeniteľné špičky zubného škálovača/ultrazvukového nástroja a rukávce zobrazené v rade, vrátane farebne kódovaných krúžkov a niekoľkých kovových a plastových rukovätí.

Medicínsky endoskopický senzor s kábel om a konektorom, zobrazený s čiernym nástrojom a niekoľkými farebnými doplnkovými krúžkami na bielom pozadí.

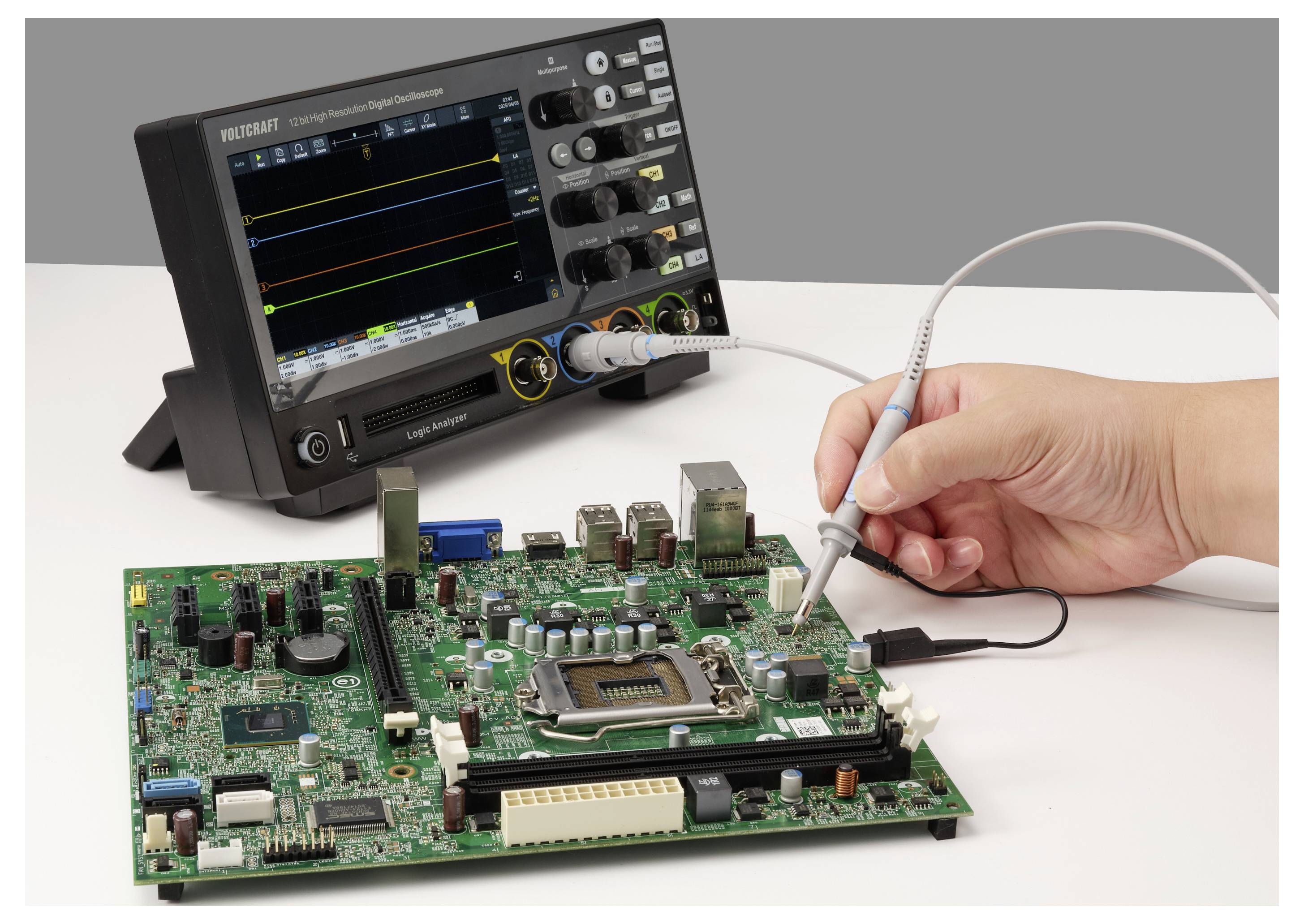

Ručné preskúmavanie obvodu dosky pomocou meracej sondy osciloskopa, pričom v pozadí digitálny osciloskop zobrazuje priebeh signálov.

1/4

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 16. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,12 € / kus)

8,12 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sonda VOLTCRAFT PP-406 60 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m

Tlmenie: 1:10
Vstupný odpor: 1 MΩ: 10 MΩ
Vstupná kapacita: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Šírka pásma systému: 1X: 6MHz, 10X: 60MHz
Rozsah kompenzácie: 10X: 5 pF – 30 pF
Maximálne vstupné prevádzkové napätie: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Bezpečnosť: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametre

Kategória výrobku: meracia sonda pre osciloskopy

Šírka pásma: 60 MHz

Deliaci pomer: 1:1
10:1

Menovité napätie: 600 V

Vstupná kapacita: 17.5 pF

: bez certifikátu

Hmotnosť: 55 g

Dĺžka kábla: 1.3 m

Kategória merania: CAT II 600 V

Špeciálny konektor: rovná
izolovaná

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3804133 VOLTCRAFT PP-406 meracia sonda pre osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3804133 VOLTCRAFT PP-406 meracia sonda pre osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Záručné podmienky

Záručné podmienky 3804133 VOLTCRAFT PP-406 meracia sonda pre osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Popis

Sonda VOLTCRAFT PP-406 je spoľahlivý prístroj pre každodenné meracie úlohy na osciloskopoch v dielňach a laboratóriách. Model kalibrovaný podľa továrenských noriem (bez certifikácie) ponúka šírku pásma až 60 MHz v režime 10X.

Flexibilný deliteľný pomer
Možnosť prepínať medzi útlmovými pomermi 1:1 a 10:1 umožňuje flexibilné použitie sondy pre rôzne úrovne napätia. Pri prevádzke 10X sa dosahuje maximálne vstupné prevádzkové napätie až 600 V pk.

Dizajn spĺňajúci bezpečnostné požiadavky
Kábel s dĺžkou 1,3 metra má rovnú, izolovanú zástrčku. Sonda je určená pre kategóriu merania CAT II (600 V v režime 10X), čo podporuje súlad s bezpečnostnými normami v komerčných meracích sériách.

Praktická sada príslušenstva

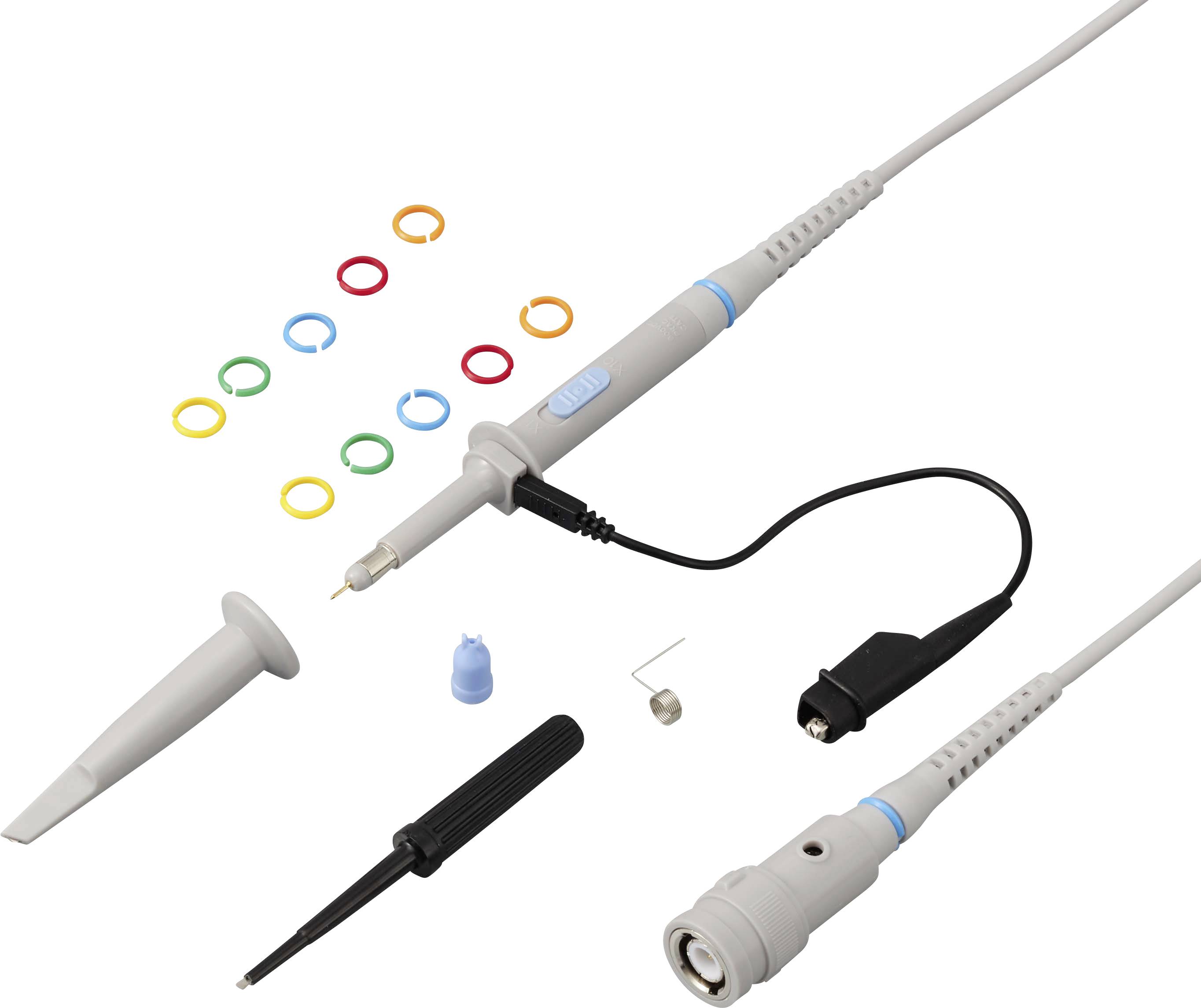

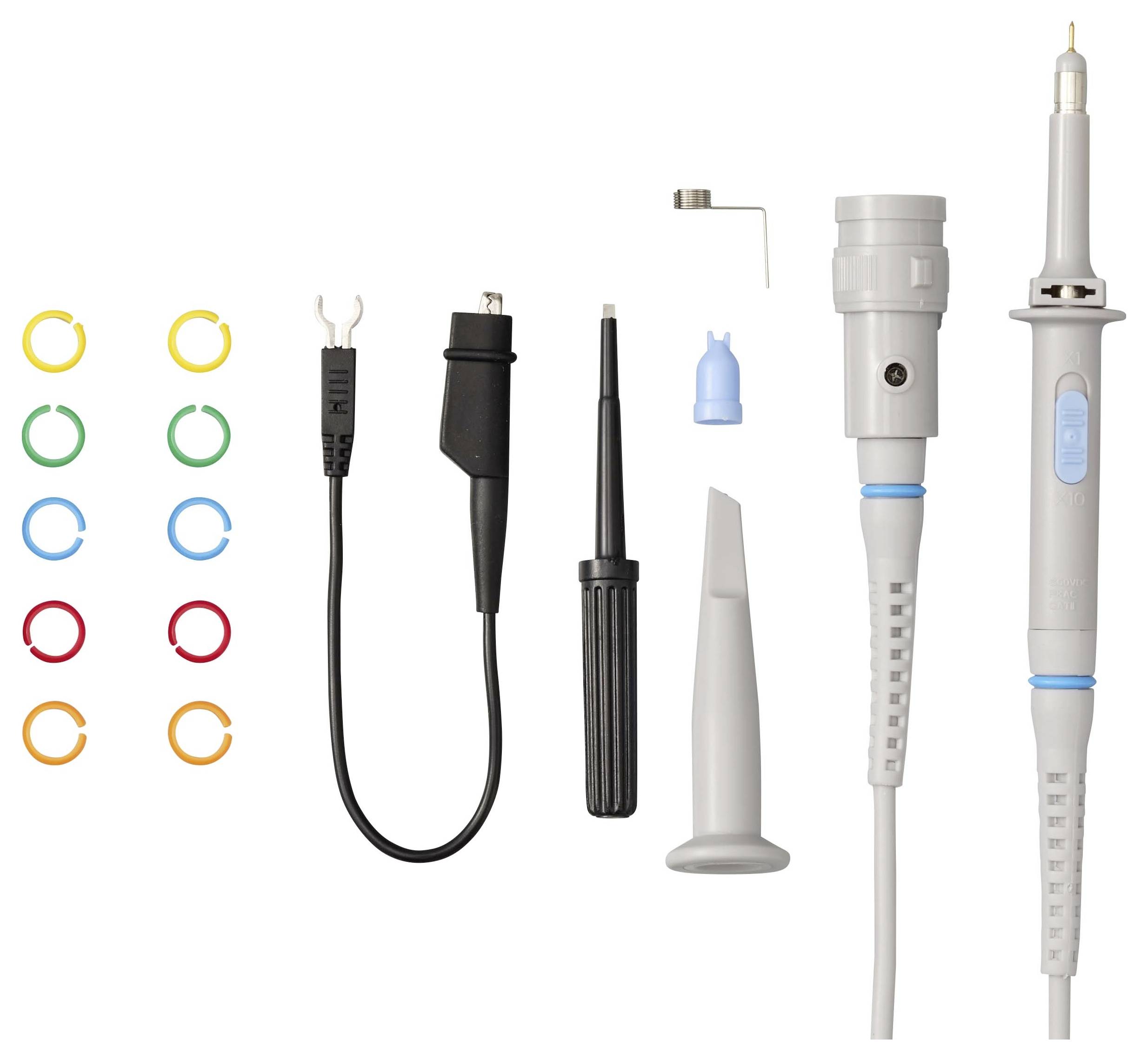

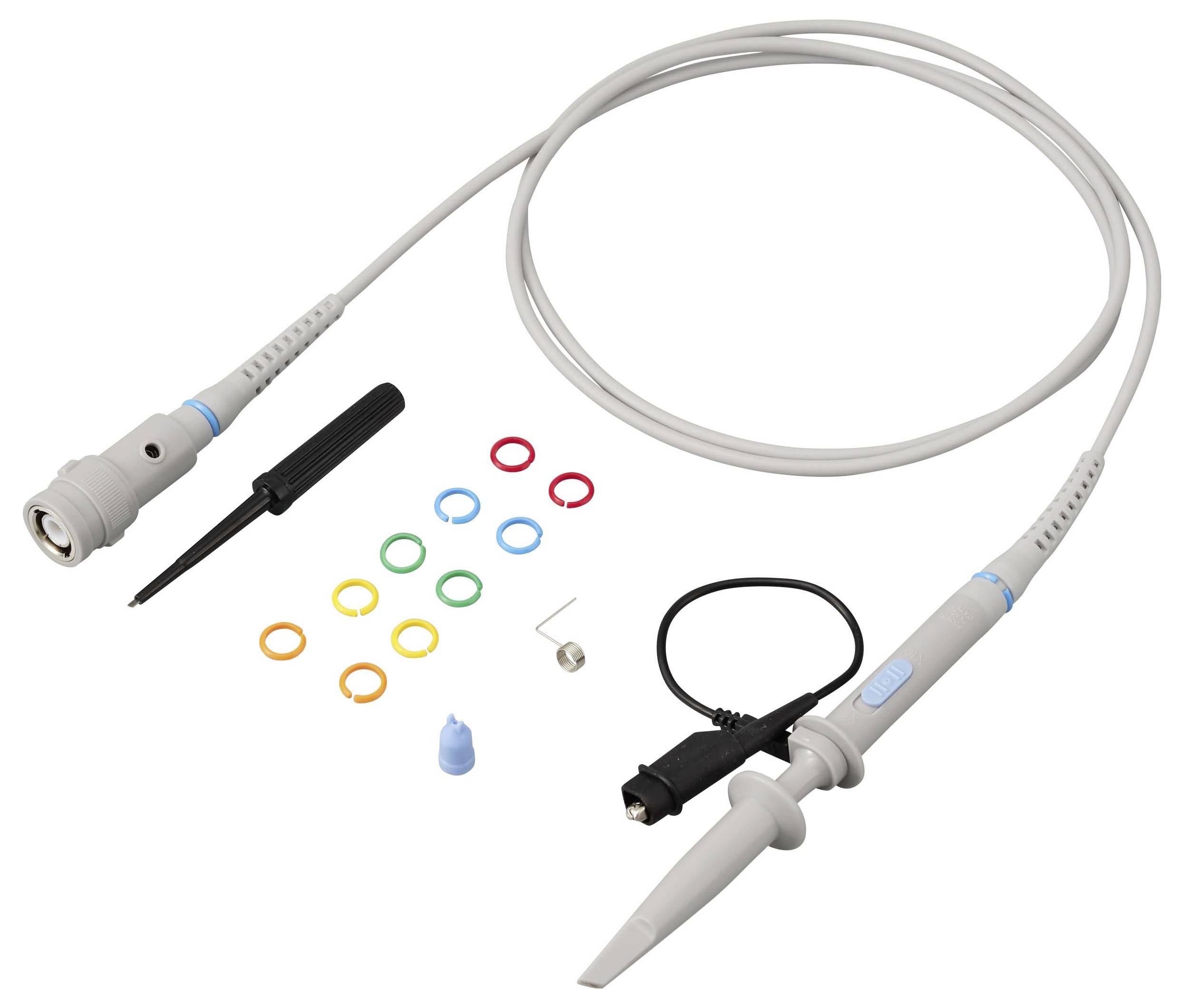

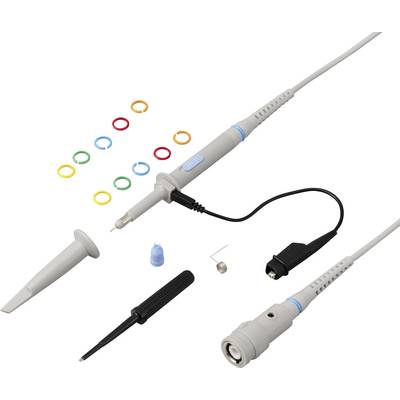

Rozsah dodávky okrem sondy obsahuje aj hákový hrot, uzemňovací kábel s krokosvorkou, hrot integrovaného obvodu a nástroj na nastavenie rozsahu kompenzácie (5 až 30 pF). Desať značkovacích krúžkov pomáha s rozlišovaním káblov na viackanálových osciloskopoch.
