VOLTCRAFT PP-410 meracia sonda pre osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Elektrokirurgická rukoväť s vymeniteľnými farebnými špičkami v tvare slučky, ochranným uzáverom a príslušným konektormi zobrazené na bielom pozadí.

Súprava vzájomne vymeniteľných zubných/elektronických príslušenstiev a rukovätí usporiadaná na bielom pozadí, vrátane farebných O-krúžkov, špičiek a dvoch sivých ručných nástrojov.

Medicínsky endoskop s kábľom a príslušenstvom na špičke, zobrazený s farebnými O-krúžkami a malými prídavnými časťami na bielom pozadí.

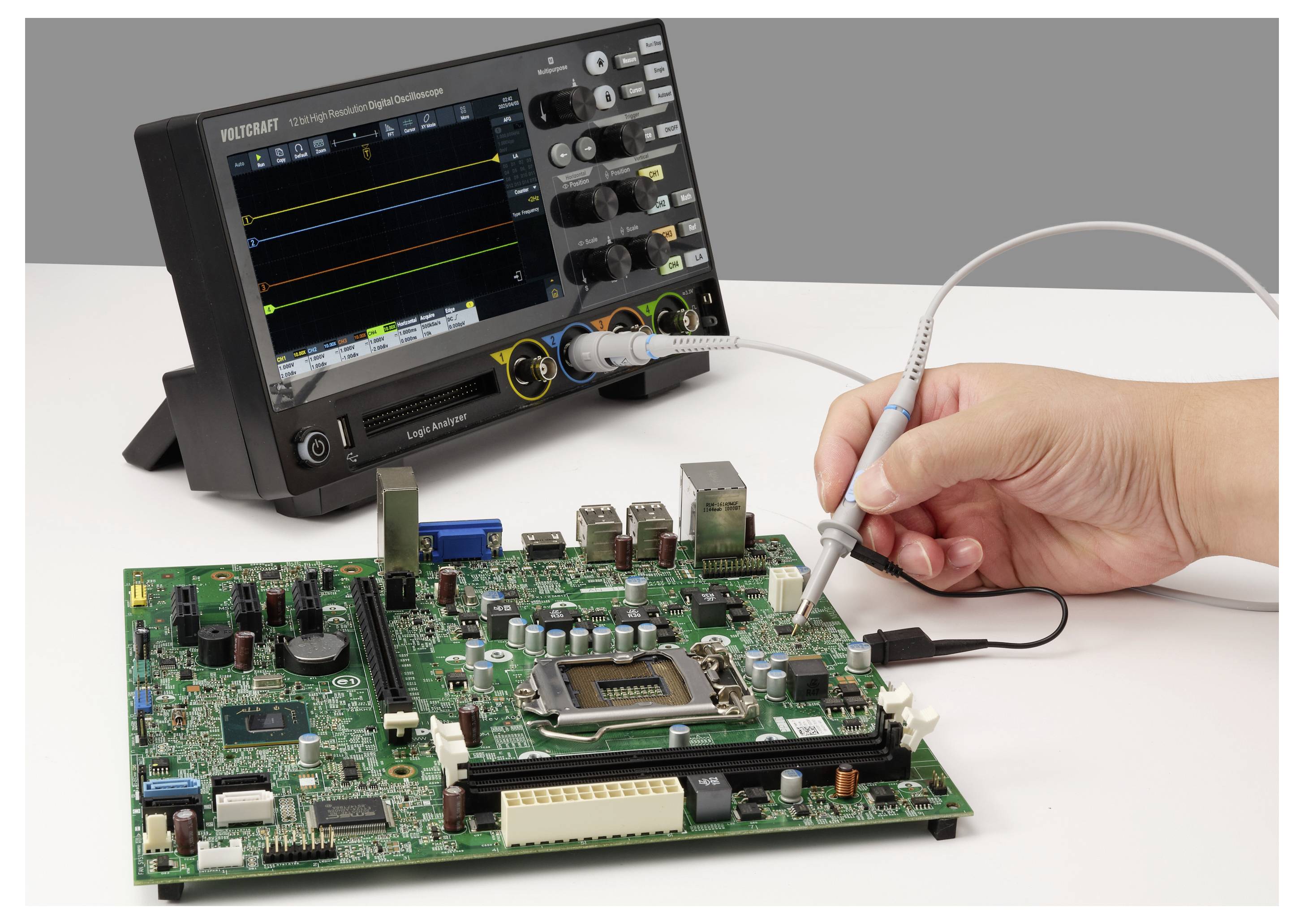

Ruka používajúca testovací hrot na doske s plošnými spojmi pripojený k osciloskopу zobrazujúcemu signálové stopy, čo naznačuje elektrickú diagnostiku.

1/4

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 16. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (12,19 € / kus)

12,19 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sonda VOLTCRAFT PP-410 100 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m

Tlmenie: 1:10
Vstupný odpor: 1 MΩ: 10 MΩ
Vstupná kapacita: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Šírka pásma systému: 1X: 6 MHz, 10X: 100 MHz
Rozsah kompenzácie: 10X: 5 pF – 30 pF
Maximálne vstupné prevádzkové napätie: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Bezpečnosť: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametre

Kategória výrobku: meracia sonda pre osciloskopy

Šírka pásma: 100 MHz

Deliaci pomer: 1:1
10:1

Menovité napätie: 600 V

Vstupná kapacita: 17.5 pF

: bez certifikátu

Hmotnosť: 55 g

Dĺžka kábla: 1.3 m

Kategória merania: CAT II 600 V

Špeciálny konektor: izolovaná
rovná

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3804135 VOLTCRAFT PP-410 meracia sonda pre osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3804135 VOLTCRAFT PP-410 meracia sonda pre osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Záručné podmienky

Záručné podmienky 3804135 VOLTCRAFT PP-410 meracia sonda pre osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Popis

Sonda VOLTCRAFT PP-410 je určená pre profesionálne použitie v priemyselnej meracej a testovacej technike. Model, kalibrovaný podľa výrobného štandardu (bez certifikátu), podporuje šírku pásma až 100 MHz v režime 10X pre presnú analýzu signálu.

Prepínateľné meracie rozsahy
Hlava sondy ponúka prepínateľné úrovne tlmenia 1:1 a 10:1. To dáva používateľovi možnosť merať rôzne sily signálu so vstupným napätím až do 600 V pk pokrytým v režime 10X.

Bezpečnosť v každodennej meracej praxi
Zariadenie je vybavené 1,3 metrovým káblom a izolovanou rovnou zástrčkou a spĺňa kategóriu merania CAT II (600 V pri prevádzke 10X). Tým sa zabezpečuje dodržiavanie dôležitých bezpečnostných pokynov počas opakovaných testovacích postupov.

Praktické vybavenie

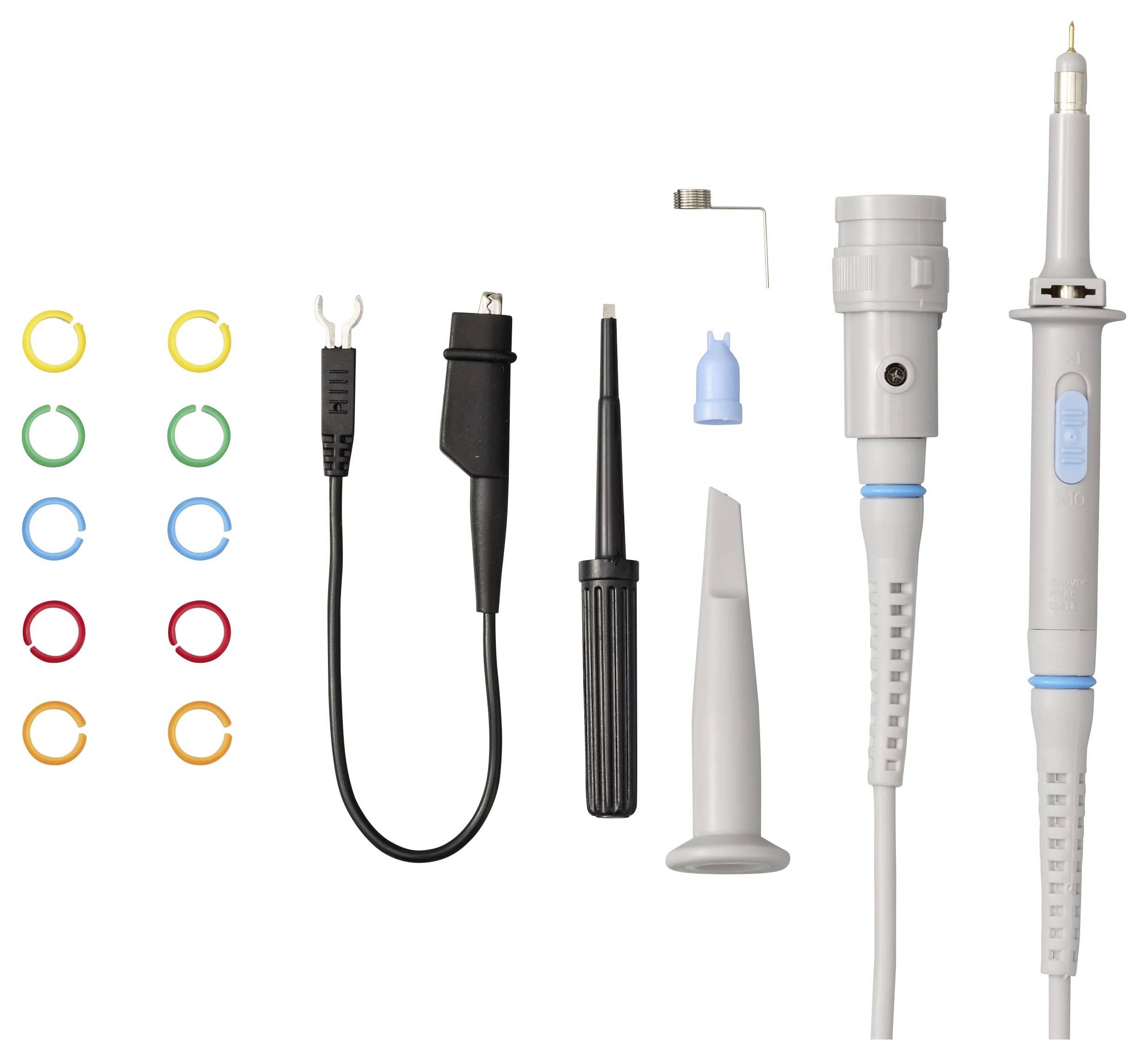

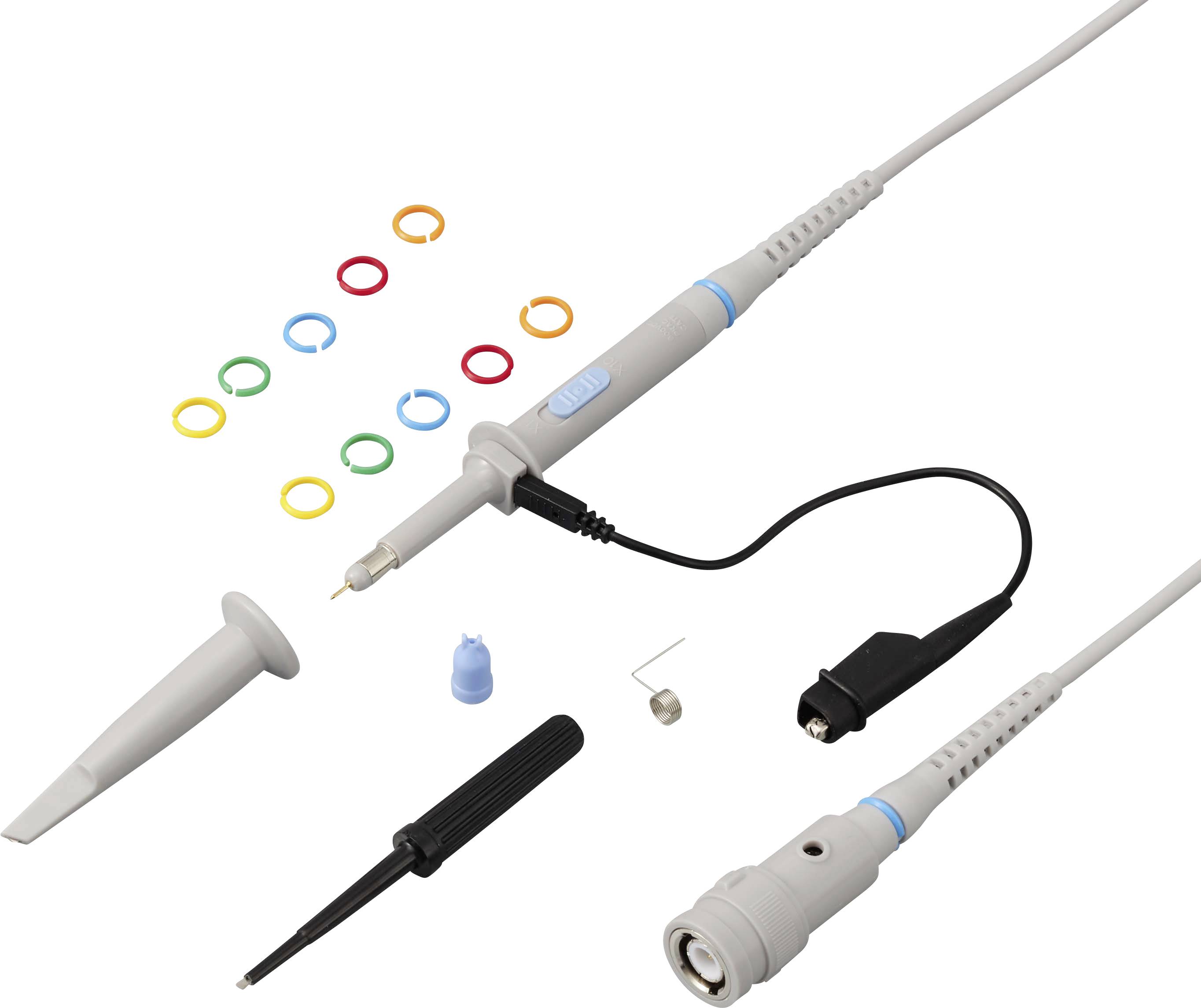

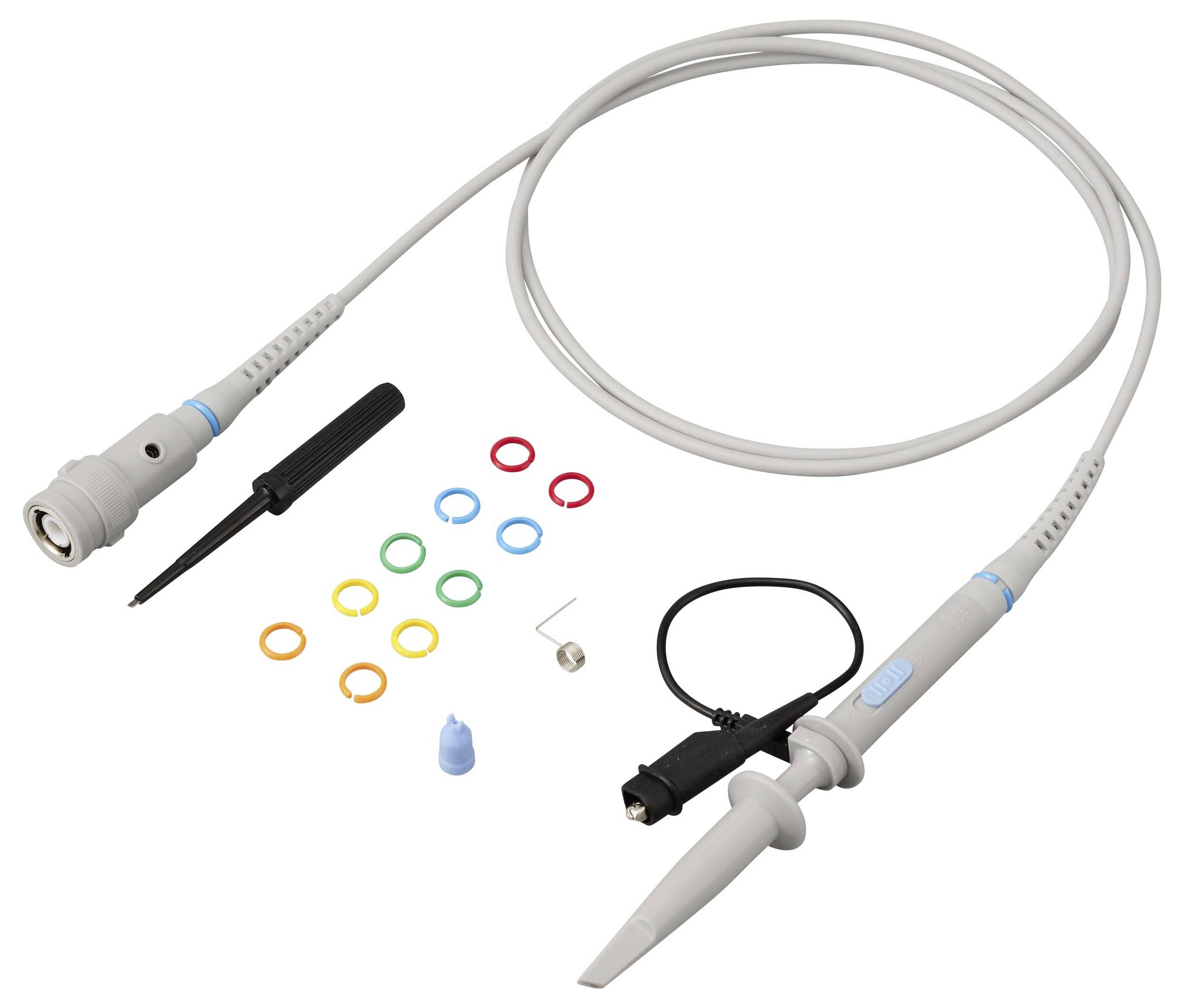

Rozsah kompenzácie (5 až 30 pF) je možné presne nastaviť pomocou dodaného nástroja. Súčasťou balenia je háčikový hrot, uzemňovací kábel s krokosvorkou, hrot IC a desať farebných značkovacích krúžkov zaisťujú bezpečný kontakt a jednoduché priradenie kanálov.
