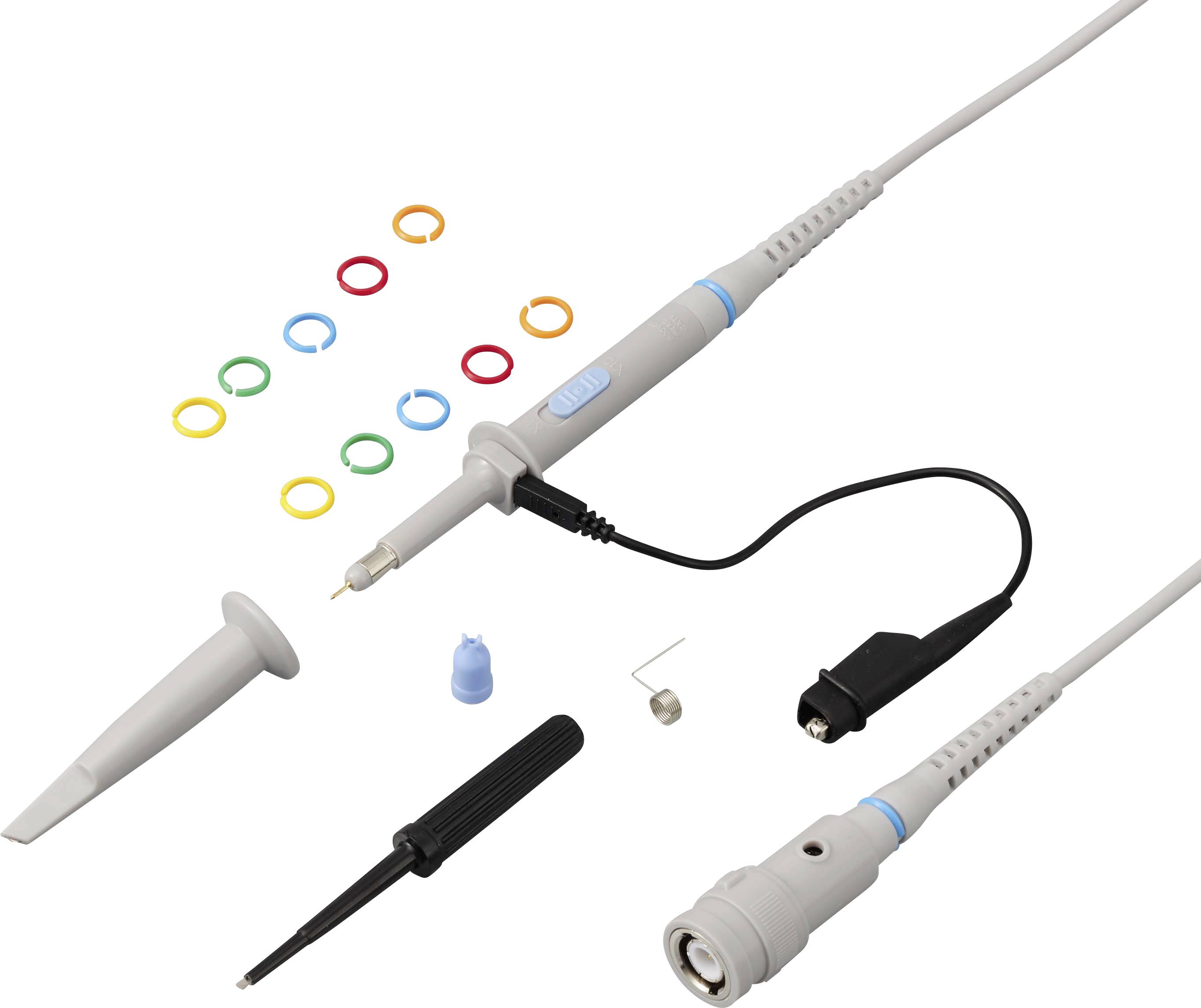

Rozmanité príslušenstvo sond a elektród s farebnými označovacími krúžkami, ochranným uzáverom, malým nástrojom a konektorovými kabelmi na bielom pozadí.

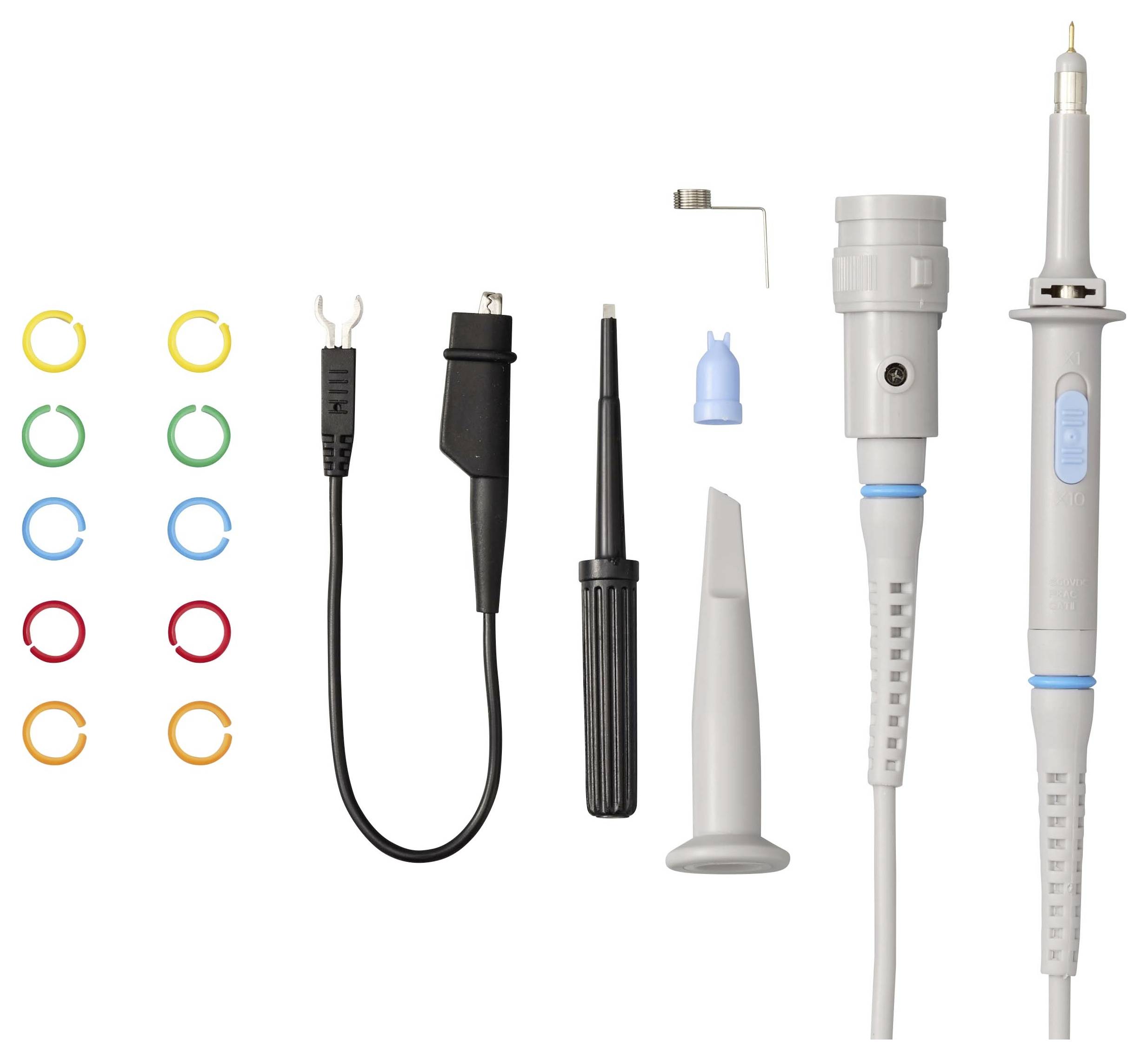

Rôzne zubné nástroje a špičky usporiadané v rade, vrátane farebných O-krúžkov, šnúr, ručných nástrojov a dvoch nasávacích alebo sondovacích zariadení.

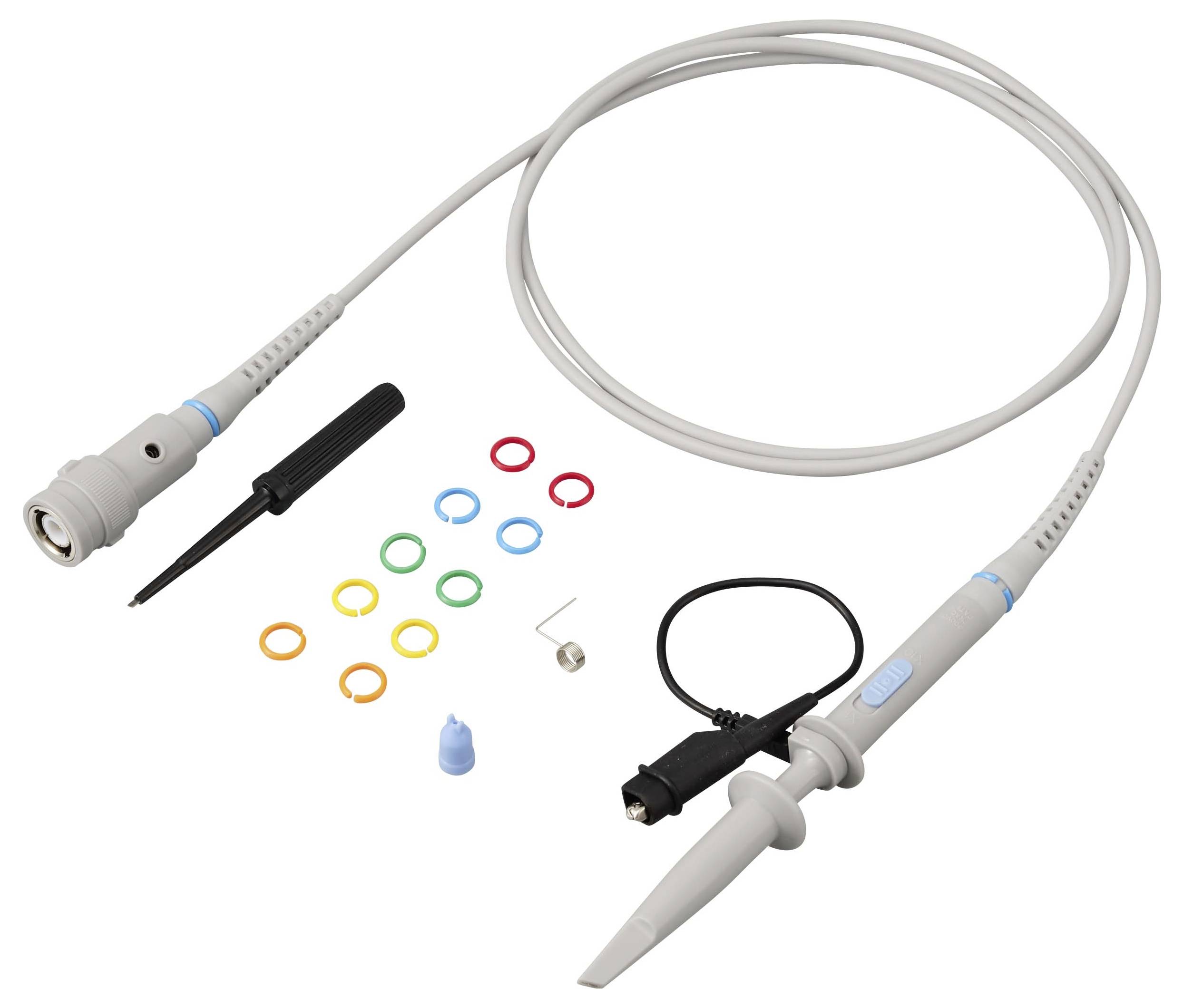

Medicínska vláknitá optická sonda s konektorovým kábalom a rôznymi farebnými krúžkami a príslušenstvom na bielom pozadí

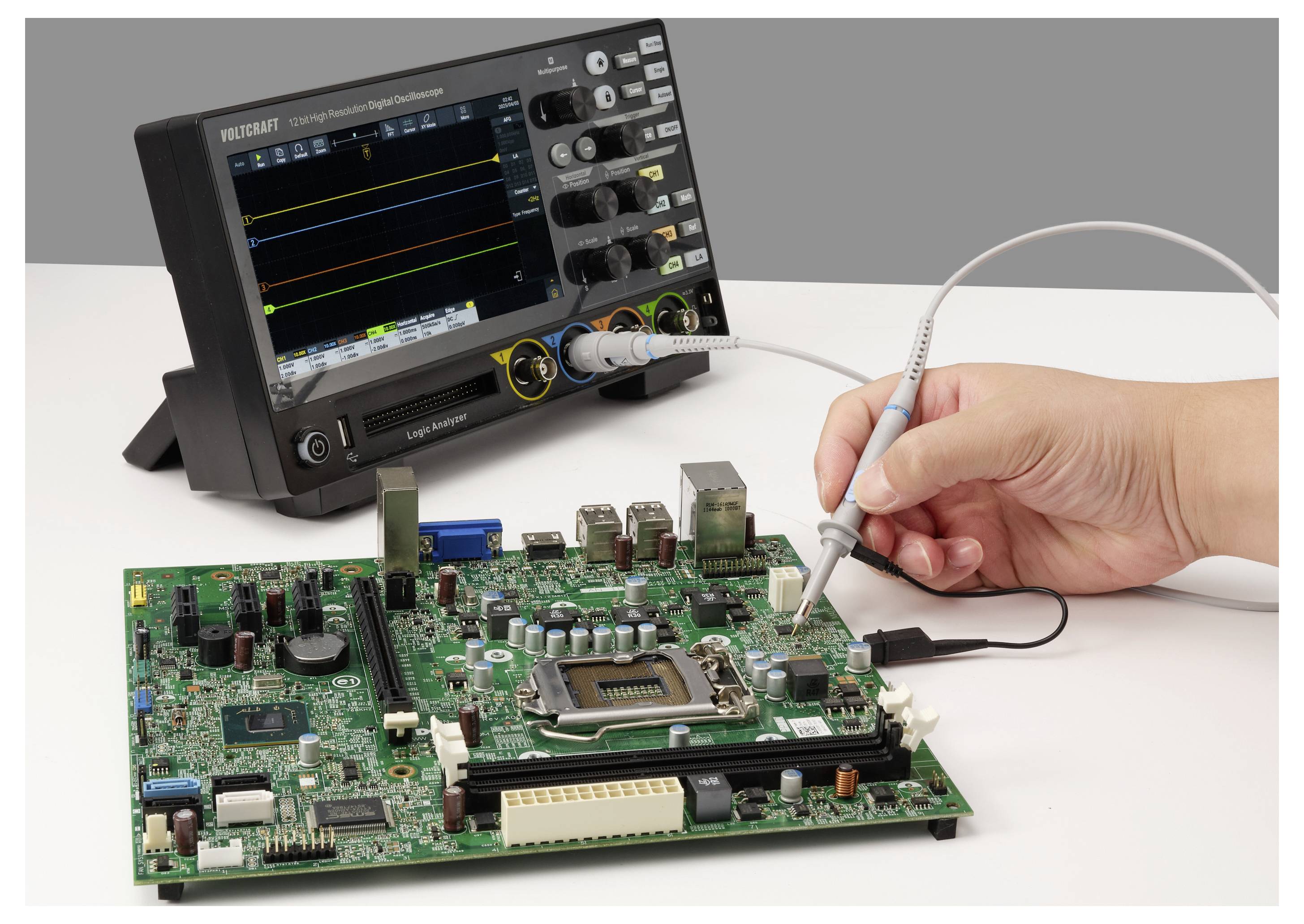

Ruka držiaca sondu osciloskopa na doske s plošnými spojmi, zatiaľ čo digitálny osciloskop v pozadí monitoruje signály.

1/4

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 16. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sonda VOLTCRAFT PP-420 200 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m

Tlmenie: 1:10
Vstupný odpor: 1 MΩ: 10 MΩ
Vstupná kapacita: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
Šírka pásma systému: 1X: 6 MHz, 10X: 200 MHz
Rozsah kompenzácie: 10X: 5 pF – 30 pF
Maximálne vstupné prevádzkové napätie: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
Bezpečnosť: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametre

Kategória výrobku: meracia sonda pre osciloskopy

Šírka pásma: 200 MHz

Deliaci pomer: 1:1
10:1

Menovité napätie: 600 V

Vstupná kapacita: 17.5 pF

: bez certifikátu

Hmotnosť: 55 g

Dĺžka kábla: 1.3 m

Kategória merania: CAT II 600 V

Špeciálny konektor: izolovaná
rovná

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3804134 VOLTCRAFT PP-420 meracia sonda pre osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3804134 VOLTCRAFT PP-420 meracia sonda pre osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Záručné podmienky

Záručné podmienky 3804134 VOLTCRAFT PP-420 meracia sonda pre osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Popis

Sonda VOLTCRAFT PP-420, kalibrovaná podľa výrobného štandardu (bez certifikátu), je určená pre detailnú analýzu signálu v sektore B2B. Na kompatibilných osciloskopoch poskytuje šírku pásma až 200 MHz v režime 10X.

Nastaviteľné tlmenie
Vďaka prepínateľnému deliacemu pomeru 1:1 a 10:1 sa ľahký model s hmotnosťou 55 g flexibilne prispôsobuje príslušným požiadavkám na meranie. V režime 10X je maximálne vstupné prevádzkové napätie 600 V pk, čo umožňuje široký rozsah úrovní signálu.

Bezpečná výstavba
Hlava sondy je vybavená 1,3 metrovým káblom a rovnou, izolovanou zástrčkou. Klasifikácia podľa kategórie merania CAT II (600 V pre 10X) ponúka potrebnú úroveň elektrickej bezpečnosti pre komerčné použitie.

Jednoduchý kontakt
Senzor je prispôsobený osciloskopu prostredníctvom kompenzačného rozsahu 5 až 30 pF. Priložená sada s hákovým hrotom, hrotom integrovaného obvodu, desiatimi značkovacími krúžkami, nastavovacím nástrojom a uzemňovacím káblom podporuje štruktúrovanú prácu na testovacích obvodoch.
