VOLTCRAFT PP-450 meracia sonda pre osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

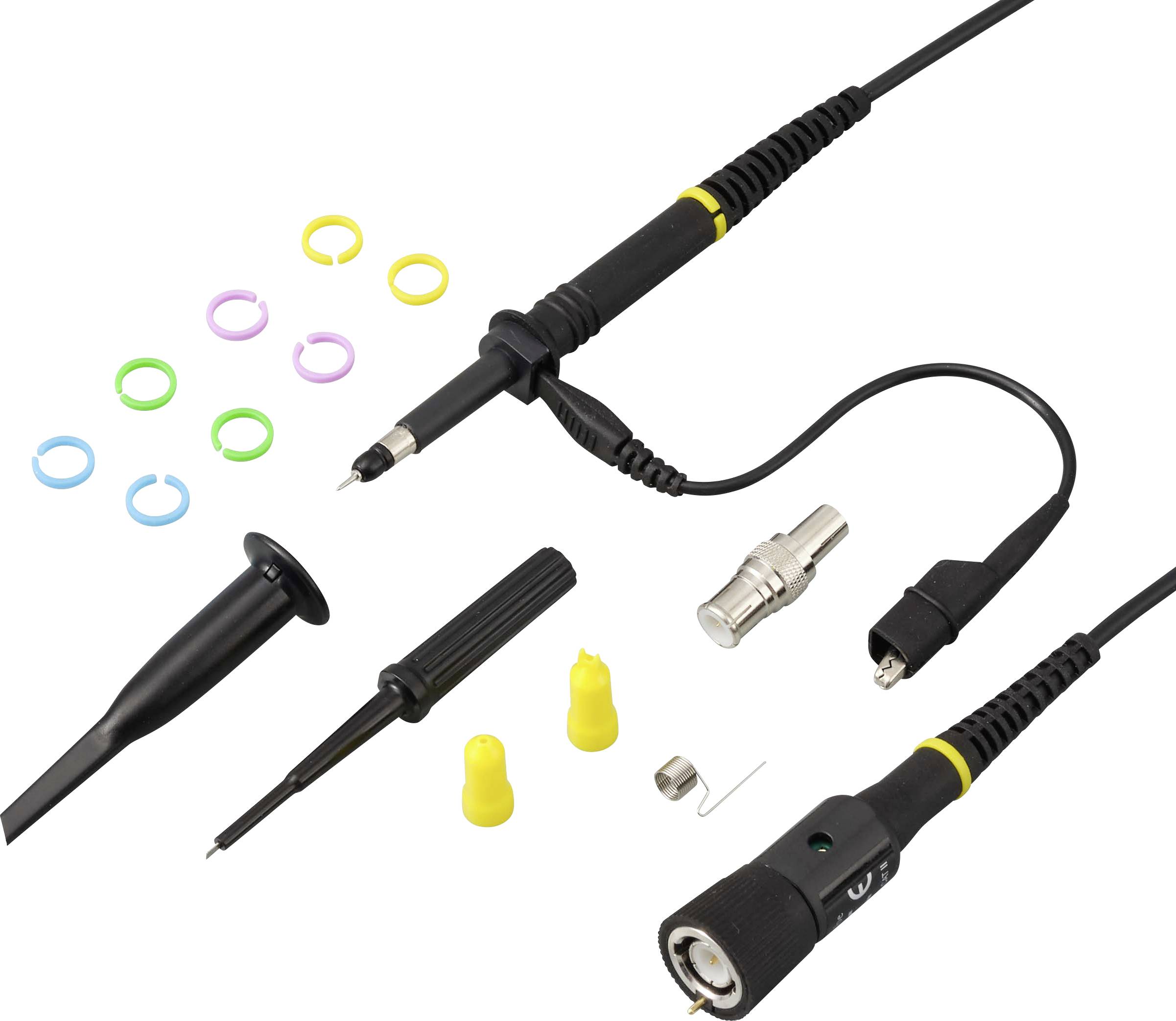

Sada spájkovacej páľky s pripevneným napájacím kábľom, vymeniteľnými hrotmi a malými farebnými príslušenstvom krúžkami a uzávermi na bielom pozadí.

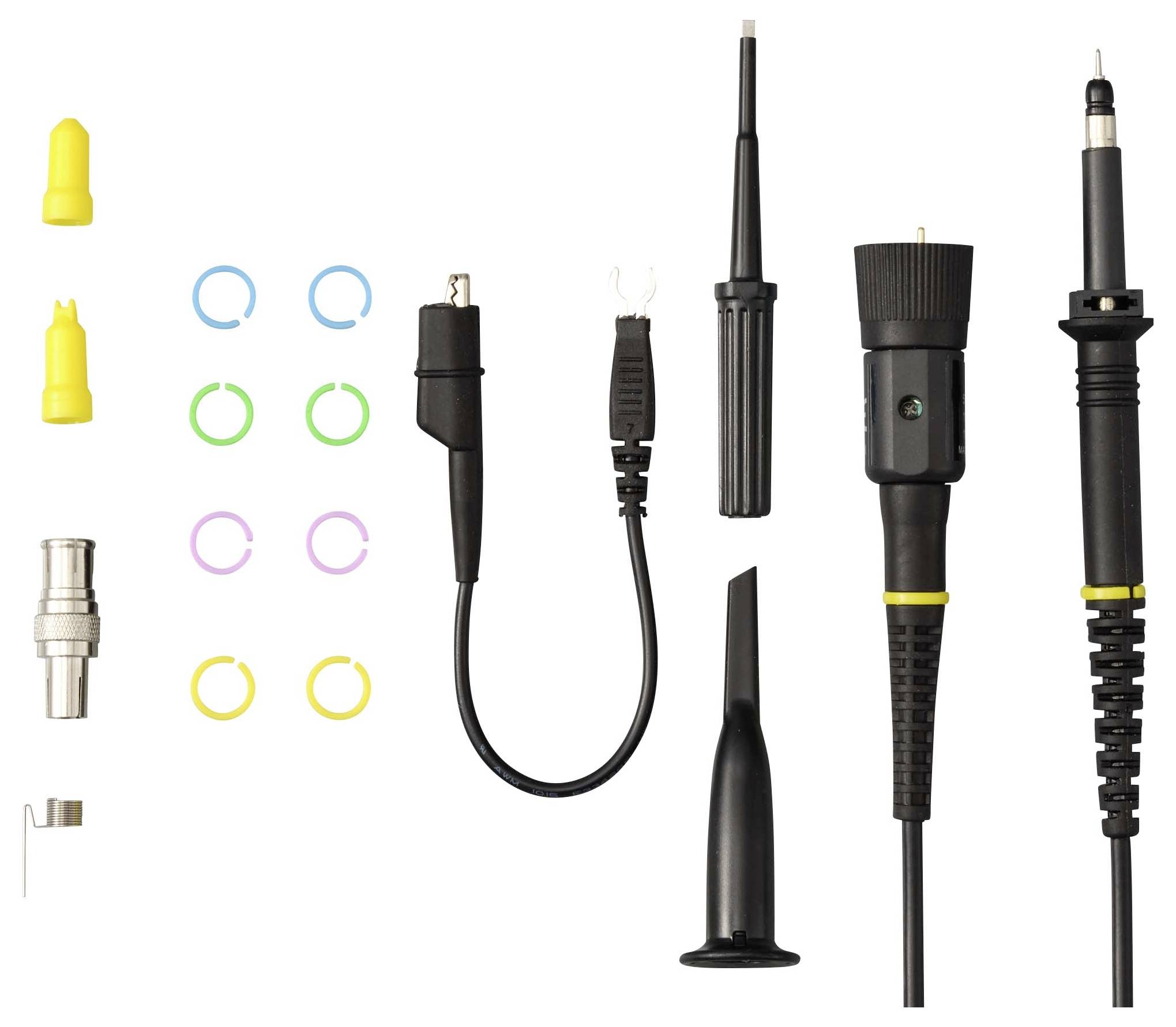

Súbor príslušenstva elektrickej testovacej sondy, vrátane izolovaných špičiek sondy, farebných značkovacích krúžkov a niekoľkých čiernych telies sondy s vodičmi a konektormi na bielom pozadí.

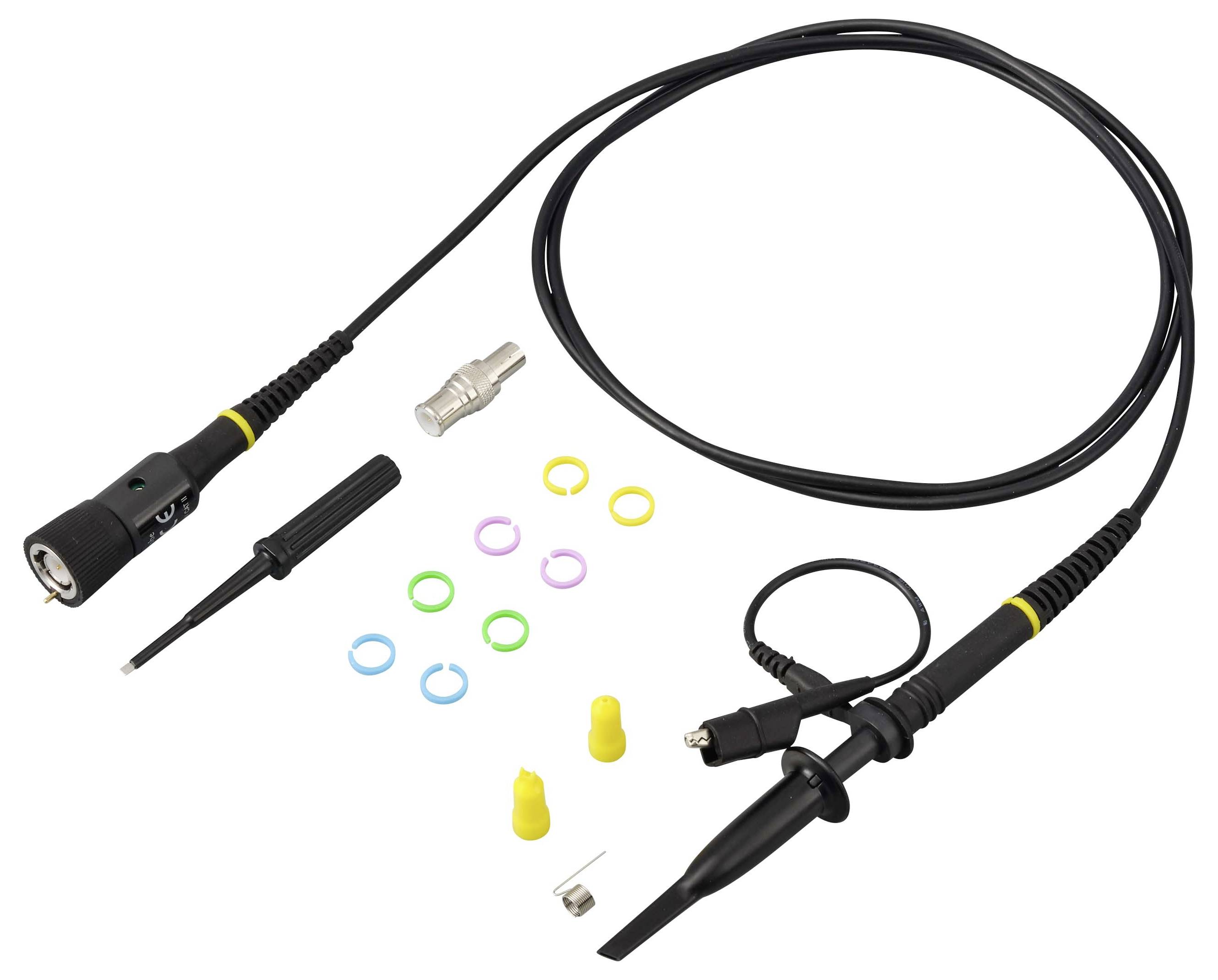

Sada príslušenstva s čiernymi kábľami s koaxiálnymi konektormi, kovovým adaptérom, malým nástrojom a farebnými O-krúžkami rozloženými na bielom pozadí.

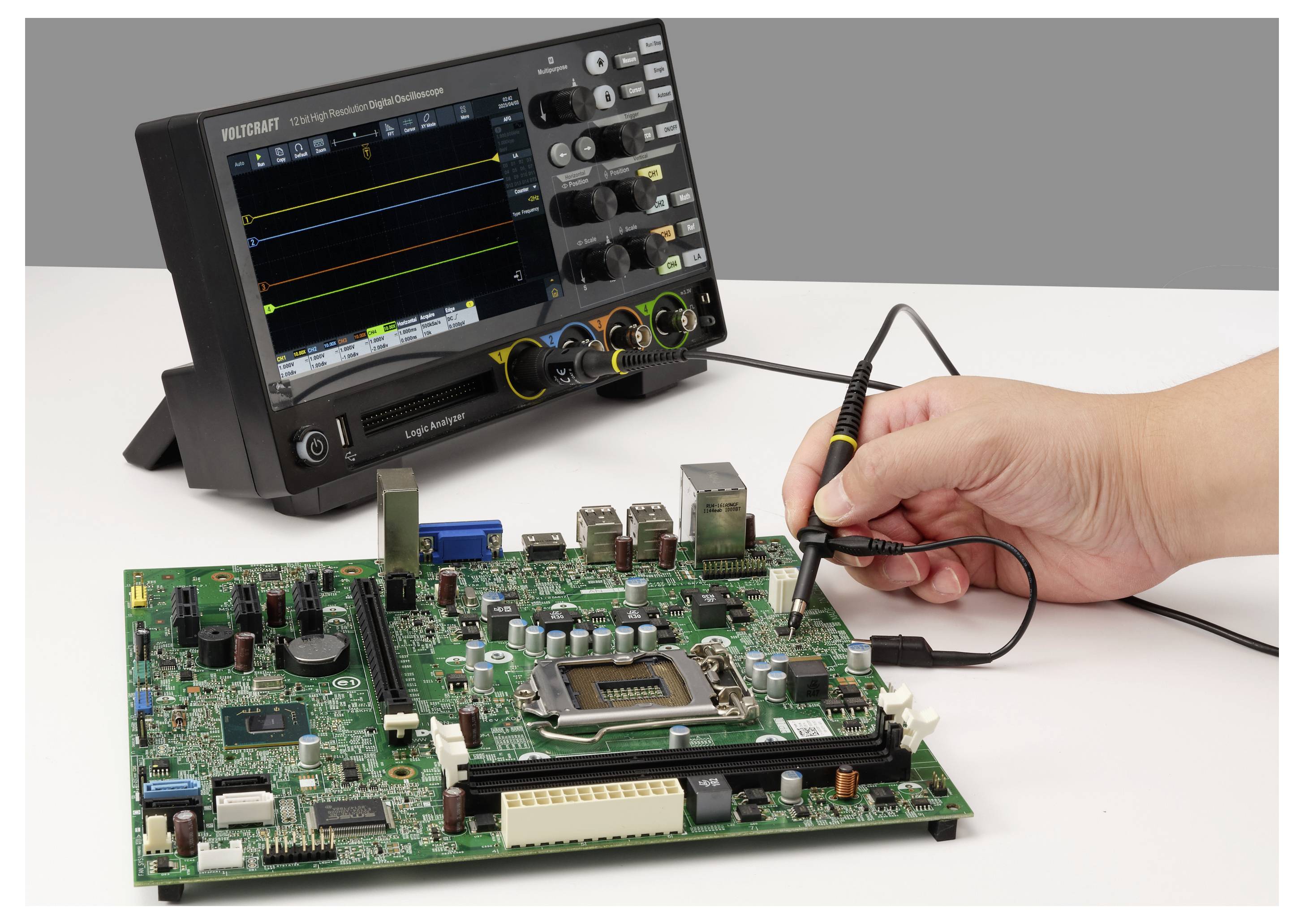

Testovanie obvodu doskou s osciloskopickou sondou, pričom v pozadí analyzátor signálu zobrazuje vlnové formy.

1/4

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (53,65 € / kus)

53,65 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sonda VOLTCRAFT PP-450 500 MHz 10:1 10 MΩ 12 pF 300 V 1,3 m

Tlmenie: 10
Vstupný odpor: 10 MΩ
Vstupná kapacita: 12 pF
Šírka pásma systému: 500 MHz
Rozsah kompenzácie: 9 pF – 25 pF
Maximálne vstupné prevádzkové napätie: 10X: ≤ 300 V RMS
Bezpečnosť: IEC-61010 CAT II 10X: 300 V AC

Technické parametre

Kategória výrobku: meracia sonda pre osciloskopy

Šírka pásma: 500 MHz

Deliaci pomer: 10:1

Doba zvýšenie: 0.7 ns

Menovité napätie: 300 V

Vstupná kapacita: 12 pF

: bez certifikátu

Hmotnosť: 55 g

Dĺžka kábla: 1.3 m

Kategória merania: CAT II 300 V

Špeciálny konektor: izolovaná
rovná

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3804130 VOLTCRAFT PP-450 meracia sonda pre osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3804130 VOLTCRAFT PP-450 meracia sonda pre osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Záručné podmienky

Záručné podmienky 3804130 VOLTCRAFT PP-450 meracia sonda pre osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Popis

Sonda VOLTCRAFT PP-450 je pasívna osciloskopická sonda určená pre profesionálne meracie úlohy v komerčnom prostredí. Ľahký model s hmotnosťou 55 g sa dodáva kalibrovaný podľa výrobných noriem (bez certifikátu) a ponúka šírku pásma systému 500 MHz.

Presný prenos signálu
S pevným deliacim pomerom 10:1, vstupným odporom 10 MΩ a vstupnou kapacitou 12 pF umožňuje sonda presné merania. Doba nábehu 0,7 ns zaisťuje detailné zobrazenie rýchlych hrán signálu.

Bezpečnosť a kompatibilita
Snímač je navrhnutý pre maximálne vstupné prevádzkové napätie 300 V RMS a zodpovedá kategórii merania CAT II (300 V). Kompenzačný rozsah 9 až 25 pF zaisťuje presné prispôsobenie 1,3 m dlhého kábla príslušnému osciloskopu.

Rozsiahle príslušenstvo
Pre priame a všestranné použitie na pracovisku obsahuje balenie okrem iného háčikový hrot, uzemňovací kábel s krokosvorkou, BNC adaptér a dva IC hroty. Sadu dopĺňa nastavovací nástroj a osem značkovacích krúžkov na priradenie kanálov.

Tento text bol preložený strojovo.
