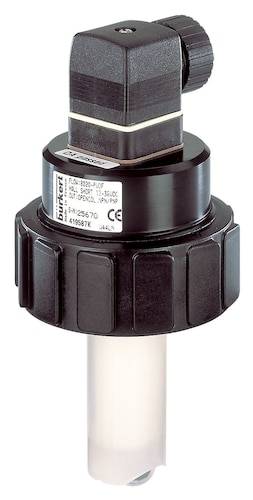

Vrtuľový prietokomer kvapalín INSERTION Bürkert 8020, 419587
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prietokový merač s lopatkovým kolesom
Min. prevádzkové napätie
12 V/DC
Prevádzkové napätie max.
36 V/DC
Merací rozsah
10 m/s
Typ
8020
Datasheety: (PDF)
1 Ks
Zobraziť alternatívy
Počet
Celkom (560,16 € / kus)
560,16 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Lopatkový prietokomer INSERTION na kvapaliny
- 3-vodičová frekvenčná impulzná verzia pre priame pripojenie k PLC (PNP a NPN)
- Lacný princíp merania
Technické parametre
- Pripojenie: prevlečná matica G2
- Spotreba prúdu so snímačom? 30 mA
- Tranzistor výstupnej frekvencie PNP / NPN, otvorený kolektor, max. 100 mA, frekvencia: 0 ... 300 Hz, pulzný pomer 1/2
- Verzia snímača pre krátku montáž (pozri typ S020)
- Relatívna vlhkosť ? 80%, bez kondenzácie
- Menovitá veľkosť potrubia DN 15 až DN 400 (pozri typ S020)
- Stredná teplota s PVC armatúrou 0 až 50 ° C, s PP armatúrou 0 až 80 ° C, s VA, MS, PVDF armatúrou -15 až 80 ° C
- Tlak kvapaliny max. PN 10
- Viskozita / znečistenie max. 300 cSt./max. 1% (veľkosť častíc max. 0,5 mm)
- Presnosť učenia? ± 1% konca meracieho rozsahu (pri 10 m / s), štandardný K-faktor? ± 1% z mer. Koniec meracieho rozsahu + 3% z nameranej hodnoty
- Lineárnosť? 0,5% z konca meracieho rozsahu (pri 10 m / s)
- Opakovateľnosť? 0,4% z nameranej hodnoty
- Kategória výrobku
prietokový merač s lopatkovým kolesom
- Typ
8020
- Min. prevádzkové napätie
12 V/DC
- Prevádzkové napätie max.
36 V/DC
- Prevádzkové napätie
12 - 36 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
ventilové konektory ISO 4400
- Výstupy
PNP
- Materiál
polyetylén
- Tesniaci materiál
FKM
- Materiál puzdra
PVDF
- Dĺžka kábla
50 m
- Menovitý priemer
15 mm
- Min. teplota média
-15 °C
- Max. teplota média
+80 °C
- Prevádzkový tlak (max.)
6 bar
- Meracie presnosť ±
1 %
- Min. merací rozsah
0.3 m/s
- Merací rozsah
10 m/s
- Merací rozsah
0.3 - 10 m/s
- Hmotnosť
0.500 kg
- Max. okolitá teplota
+60 °C
- Dĺžka
153 mm
- (Ø)
75 mm
- Rozmer.
(Ø x d) 75 mm x 153 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 625780 Vrtuľový prietokomer kvapalín INSERTION Bürkert 8020, 419587
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 625780 Vrtuľový prietokomer kvapalín INSERTION Bürkert 8020, 419587
Popis
Prevedenie
- Snímač prietoku obežného kolesa
- Verzia snímača impulzov
- Možno kombinovať s tvarovkami S020
- Materiál puzdra polyetylén
- Materiál spojovacej matice: polykarbonát
- Materiál káblového konektora polyamid
- Materiály navlhčené časťami: prsty, obežné koleso: PVDF, náprava, ložisko: keramika, tesnenie: FKM
- Zásuvka pre elektrické pripojenie podľa EN 175301-803
- Pripojovací kábel s prierezom 1,5 mm²; Max. 50 m dlhý, tienený
- Trieda ochrany IP65 s vloženým a utiahnutým káblovým konektorom
- Normy a smernice:
- EMC EN 61000-6-2, 61000-6-3
- Tlak podľa článku 3 §3 smernice 97/23 / CE
- Vibrácie EN 60068-2-6
- Šok EN 60068-2-27
- S ochranou proti prepólovaniu
Rady
Prietokový snímač sa skladá zo snímača typu 8020 a INSERTION fitingu typu S020 (je potrebné objednať zvlášť). Prietokový snímač je inštalovaný v potrubí spolu s armatúrou.
Minimálne vstupné a výstupné vzdialenosti musia byť dodržané v súlade s EN ISO 5167-1 (pozri typový list typ 8020).
